Ostberg

Вентиляторы и вентиляционное оборудование  OSTBERG


Канальный вентилятор RKC, переходник для RK под круглые воздуховоды Цена евро c НДС

RKC 200 (RK 400x200) 45
RKC 250 (RK 500x250) 56
RKC 315 (RK 500x250) 60
RKC 315 (RK 600x300) 74
RKC 355 (RK 600x350) 79
RKC 400 (RK 700x400)  95
RKC 500 (RK 800x500)  118
RKC 500 (RK 1000x500) 142

Канальные вентиляторы RKC 100, 125, 160


Все канальные вентиляторы и RKC оборудованы асинхронным двигателем с внешним ротором и уплотнёнными подшипниками, что увеличивает срок их службы. Корпус изготавливается из гальванизированной стали. Двигатель и рабочее колесо вентилятора расположены на откидывающейся пластине, что делает доступ к ним лёгким, быстрым и удобным.
Вентиляторы RKC предназначены для установки в круглых каналах диаметром от 100 до 160 мм.

Установка
Вентиляторы могут быть установлены в любом положении.

Регулирование скорости
Регулирование скорости всех вентиляторов осуществляется в диапазоне от 0 до 100% изменением подаваемого напряжения. Это достигается с помощью использования бесшагового тиристора или пятиступенчатого трансформатора. К одному тиристору или трансформатору можно подключить несколько вентиляторов при условии, что общий рабочий ток вентиляторов не превышает номинальный ток тиристора или трансформатора.

Защита двигателя
Все двигатели защищены термоконтактами. Однофазные вентиляторы имеют встроенный термоконтакт с автоматическим перезапуском. Трёхфазные вентиляторы имеют два подсоединительных вывода встроенного термоконтакта. Выводы термоконтактов (TW) должны подключаться к реле перегрузки или к клеммам TW трансформатора VRTT или VRDT.

Аксессуары
Регуляторы скорости, быстросъёмные муфты, обратный клапан, воздушный фильтр, глушитель, канальный нагреватель, воздухораспределительные и защитные решётки и т. д.

Технические канальных вентиляторов серии RKC:


Тип вентилятора

Напряжение,
В/Гц
Потр.
мощн.,
Вт

Ток,
А
Частота
вращ.,
об/мин

Макс.,
t, °C
Размеры, мм

Вес,
кг
Схема,
ел.
подкл.
a
b
c
Ød
e
RS 100 A 230/50 36 0,16 870 80 350 250 122 100 272 3,5 2
RS 100 B 230/50 77 0,34 1800 50 350 250 122 100 272 3,5 1
RS 125 A 230/50 47 0,21 1050 80 350 250 152 125 272 3,8 2
RS 125 B 230/50 100 0,44 1450 55 350 250 152 125 272 3,8 1
RS 160 B 230/50 122 0,55 1750 55 350 250 186 160 272 4,4 1
RS 160 D 230/50 162 0,72 2150 45 350 250 186 160 272 4,6 1



Шумовые характеристики канальных вентиляторов серии RKC:


Тип вентилятора
  LpA
ΔБ(А)
LwAtot LwA
63 125 250 500 1000 2000 4000 8000
RKC 100 A к входу 50 54 45 48 45 47 47 42 37 29
к выходу 54 58 43 47 49 51 55 49 42 33
к окружению 40 44 28 33 38 35 37 34 32 32
RKC 100 B к входу 58 62 50 57 56 54 54 51 50 41
к выходу 63 67 53 57 60 59 62 60 55 49
к окружению 47 51 28 34 46 43 44 42 40 38
RKC 125 A к входу 56 60 46 50 52 54 55 50 44 31
к выходу 59 63 47 51 56 57 60 53 48 38
к окружению 45 49 29 35 41 41 44 42 36 33
RKC 125 B к входу 62 66 53 57 58 61 60 57 51 41
к выходу 66 70 53 57 61 63 66 62 57 49
к окружению 51 55 30 37 47 47 51 49 44 39
RKC 160 B к входу 66 70 54 60 63 65 64 56 53 45
к выходу 67 71 55 60 65 65 66 62 60 51
к окружению 52 56 33 41 49 51 50 47 41 38
RKC 160 D к входу 68 72 54 63 66 68 65 58 57 49
к выходу 70 74 57 62 67 67 67 66 63 55
к окружению 52 56 33 39 46 51 51 48 44 41

LwAtot   -   общий уровень шума (дБ);
LwA   -   уровень шума в октавном диапазоне (дБ);
LpA   -   уровень звукового давления (дБ) от вентилятора, работающего при максимальной нагрузке в помещении с эквивалентной зоной поглощения 10 m2 на расстоянии 1,4 м, что соответствует помещению объёмом 40 м3 с нормальным звукопоглощением. Для перерасчёта величины  LpA  для условий эквивалентной зоны поглощения в 20 м2 и расстояния 3 м необходимо из табличного значения уровня звукового давления в окружающую среду  LpA  вычесть 17 дБ.



Аэродинамические характеристики канальных вентиляторов серии RKC:

            RKC 100

            RKC 125

аэродинамические характеристики RKC 100 A, RKC 100 B аэродинамические характеристики RKC 125 A, RKC 125 B


            RKC 160



аэродинамические характеристики RKC 160 B, RKC 160 D



Монтаж

  • Все вентиляторы поставляются полностью в собранном виде, готовые к подключению.
  • Электрическое подключение и монтаж должны выполняться только квалифицированным персоналом в соответствии с инструкцией по монтажу.
  • Электрические параметры должны соответствовать спецификации на табличке вентилятора.
  • Вся электропроводка и соединения должны быть выполнены в соответствии c правилами техники безопасности.
  • Электрическое подключение должно выполняться в соответствии со схемой подключения, приведённой на клеммной коробке, согласно маркировке клемм.
  • Вентиляторы должны быть заземлены.
  • Вентилятор должен быть установлен в соответствии с направлением потока воздуха (см. стрелку на вентиляторе).
  • Вентиляторы должны быть смонтированы таким образом, чтобы имелся доступ для безопасного обслуживания.

Условия работы

  • Вентиляторы не должны эксплуатироваться во взрывоопасных помещениях, недопустимо соединение с дымоходами.
  • Вентиляторы не допускается использовать для перемещения взрывчатых газов, пыли, сажи, муки и т. п.
  • Вентиляторы предназначены для непрерывной работы. Не рекомендуется производить частое включение и выключение вентиляторов.

Обслуживание

Единственное требуемое обслуживание — очистка. Рекомендуется производить осмотр и очистку вентилятора каждые шесть месяцев непрерывной эксплуатации для предотвращения дисбаланса или преждевременного выхода из строя.

Перед обслуживанием убедитесь, что

  • Прекращена подача напряжения.
  • Рабочее колесо вентилятора полностью остановилось.
  • Двигатель и рабочее колесо полностью остыли.

При очистке вентилятора

  • Не используйте агрессивные моющие средства, острые предметы и устройства, работающие под высоким давлением.
  • Следите, чтобы не нарушилась балансировка рабочего колеса вентилятора и отсутствовали его перекосы.
  • В случае ненормально высокого шума работы вентилятора проверьте рабочее колесо на перекос.
  • Подшипники, в случае повреждения, подлежат замене.

В случае неисправности

  • Проверить, поступает ли напряжение на вентилятор.
  • Отключить напряжение и убедиться, что рабочее колесо не заблокировано и не сработало устройство защиты двигателя (термоконтакт).
  • Проверить подключение конденсатора. Если после проверки вентилятор не включается или перезапускается термоконтакт, свяжитесь с вашим поставщиком.
  • В случае возврата вентилятора — очистить лопасти; двигатель и соединительные провода не должны иметь повреждений; обязательно наличие письменного описания неисправности — заявления.

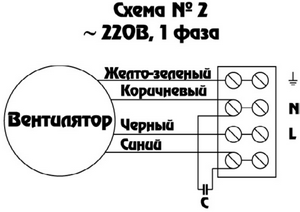

Схемы подключения вентиляторов:

Схема подключения вентилятора Схема подключения вентилятора
