Вентиляторы для обдува радиодеталей ВН-2
ОПИСАНИЕ
Вентилятор ВН-2 (влагостойкий) используют для вентиляции бытовых и офисных помещений.
Вентиляторы ВН-2 предназначены для охлаждения, в системах управления станков с ЧПУ и
для снижения температуры в приборах и блоках управления.
Благодаря подшипникам качения надежно и тихо работает не создавая помех.
Корпус вентилятора ВН-2 изготовлен из алюминиевого сплава, а лопасти - из пластика.
Питание осуществляется от однофазной сети переменного тока 220В, 50Гц.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ХАРАКТЕРИСТИКА | ЗНАЧЕНИЕ |
Напряжение питания (частота 50±1Гц) | 220 В |
Частота вращения | 2200 мин-1 |
Производительность | 144 м3/час |
Статистическое давление | 40 Па |
Потребляемая мощность | 18 Вт |
Потребляемый ток | 95 мА |
Рабочий диапазон температур | от -10 до 60°С |
Уровень акустических шумов, не более | 55 дБ |
Наработка на отказ, не менее | 25 000 ч |
Габаритные размеры | 130 × 130 × 39,5 мм |
Масса | 0,53 кг |

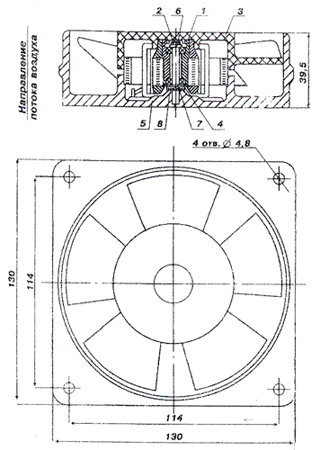

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ
УСЛОВНЫЕ ОБОЗНАЧЕНИЯ: 1 - заглушка; 2 - стопорная шайба; 3 - ротор с крильчаткой; 4 - подшипник; 5 - корпус; 7 - пружинная шайба; 8 - втулка. |
УСЛОВИЯ ЭКСПЛУАТАЦИИ
- Вентилятор допускается устанавливать в аппаратуру, в которую он входит, в любом положении;
- Вращение крыльчатки - против часовой стрелки;
- Для выполнения требований по аэродинамическим характеристикам и уровню шумов вентилятор устанавливать не ближе 30 мм к элементам конструкции, создающим сопротивление потоку воздуха на шумопоглощающих опорах;
- Категорически ЗАПРЕЩАЕТСЯ подвергать вентилятор механическим ударам в процессе контроля, межцеховой транспортировки и монтажа в изделиях;
- Ввод в эксплуатацию и измерения проводить после распаковки вентилятора и выдержке не менее 6 часов при температуре 20°С±10°С и влажности от 45% до 80%;
- Перед включением вентилятор необходимо заземлить, для чего клемму соединяют медным проводом сечением не менее 1 мм2 с земляной шиной.
