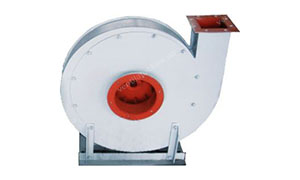

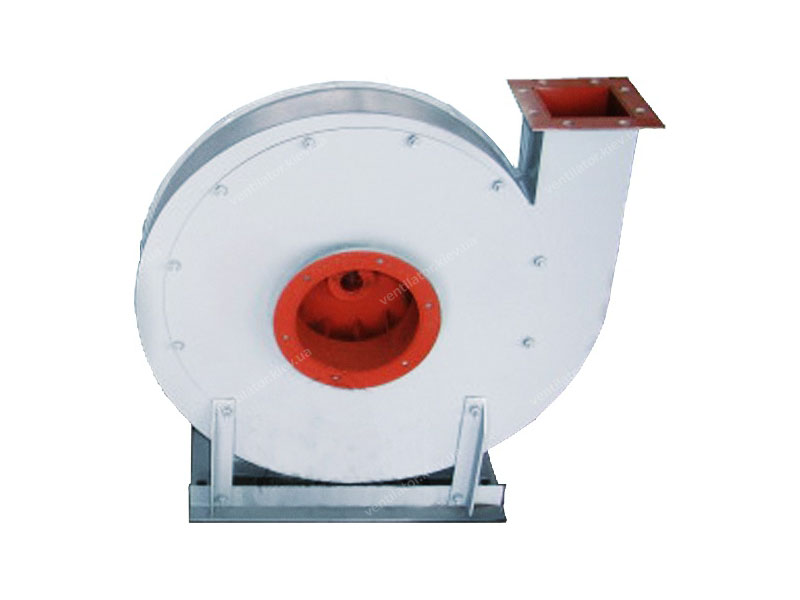

Центробежные вентиляторы (радиальные вентиляторы) высокого давления ВВД

вентиляторы ВВД № 5,0 - 11,0 (вентилятор ВР 154-21) из углеродистой по схеме исполнения № 1, 5

Общие сведения о вентиляторах ВВД

Вентиляторы центробежные (радиальные) высокого давления серии ВВД №5,0 – 11,0 (ВР 154-21 №5,0 – 11,0) перемещения воздуха, других газовых смесей, и может работать как на всасывание воздуха так и на нагнетание при рабочем интервале температур от -16 до +40 °С, не содержащих липких и длинноволокнистых веществ. Содержание пыли в среде не должно превышать 150 мг/м3. Вентиляторы высокого давления серии ВВД (ВР 154-21) применяются для эксплуатации в районах с умеренным климатом (У) и изготавливаются в соответствии с ТУ 27-32-2148-77.

Вентиляторы изготавливаются из разных материалов: углеродистая сталь, нержавеющая сталь (под заказ), а также из разнородных материалов (под заказ).

Центробежный (радиальный) вентилятор ВВД №4 – 10 состоит из следующих узлов, которые можно приобрести отдельно:

  • рабочее колесо;
  • корпус спиральный;
  • электродвигатель АИР
  • патрубок входной;
  • подшипниковый узел (ходовая часть);
  • станина;
  • рама;
  • клиноременная передача: клиновые ремни, ведущий и ведомый шкивы (в случае исполнения №5);
  • салазки с натяжным устройством (в случае исполнения №5);
  • ограждение клиноременной передачи (в случае исполнения №5).

Общие сведения о радиальных (центробежных) вентиляторах ВВД №4 – 10

Центробежные (радиальные) вентиляторы ВВД:

  • высокого давления;
  • одностороннего всасывания;
  • корпус спиральный поворотный;
  • вперед загнутые лопатки;
  • количество лопаток - 12 шт.;
  • направление вращения – правое и левое;
  • материал изготовления: углеродистая сталь;
  • схемы исполнения:
    • № 1 (муфтовое исполнение) – рабочее колесо на валу двигателя;
    • № 5 (клиноременное исполнение) – с использованием клиноременной передачи (клиновые ремни, ведущий и ведомый шкивы);
  • вентиляторы изготавливаются в соответствие с ГОСТ 10616-90 и ТУ 27-32-2148-77.

Назначение центробежных (радиальных) вентиляторов ВВД №4-10

Данный вентилятор предназначен для перемещения воздуха, других газовых смесей, и может работать как на всасывание воздуха так и на нагнетание при рабочем интервале температур от -16 до +40 °С, не содержащих липких и длинноволокнистых веществ.

Область применения центробежных вентиляторов ВВД

Центробежные вентиляторы ВР 154-21 применяются:

  • для подачи сжатого атмосферного воздуха в форсунку сжигания жидкого топлива в зерносушилках, в вагранки, печи; для вентиляции зерновых элеваторов и глубоких шахт, а также в установках пневмотранспорта эжекционного типа и установки других технологических систем.
  • в системах кондиционирования и вентиляции, а также для других санитарно-технических и производственных целей.

Центробежный вентилятор ВР 154-21 №4,0-10,0 с общепромышленными двигателями эксплуатируется в условиях умеренного климата, при температуре окружающей среды от -40°C до +40°C. Температура перемещаемой среды не должна превышать 80°C.

Комплектность центробежного вентилятора ВВД № 4,0-10,0

перемещение воздуха достигается за счет передачи ему энергии вращения рабочего колеса вентилятора. Общая конструкция представляет собой рабочее колесо, закрепленное на приводном валу (вал электродвигателя, или вал промежуточной опоры трансмиссии), которое установлено в корпусе; корпус смонтирован на рамной станине; вся конструкция сварная; на выходе с вентилятора находится коллектор с фланцем.

Положение корпуса радиальных вентиляторов правого (ПР) и левого (ЛЕВ) вращения:

Положение корпуса радиальных вентиляторов правого и левого вращения



    Вид со стороны всасывания




    Вид со стороны всасывания


ООО «Электродвигатели» предлагает на рынке следующие разновидности вентиляторов центробежных (радиальных) высокого давления серии ВВД (ВР):

вентилятор ВВД (ВР) ; ВВД (ВР) № 4; ВВД (ВР) № 5; ВВД (ВР) № 6.3; ВВД (ВР) № 8; ВВД (ВР) № 10.
вентилятор ВР 154-21 № 4; ВР 154-21 № 5; ВР 154-21 № 6.3; ВР 154-21 № 8; ВР 154-21 № 10.

Основные технические характеристики вентиляторов ВВД

ВВД №5 исполнение №1

Вентилятор / электродвигатель Рабочая точка вентилятора: Производительность, м3/ч Рабочая точка вентилятора: Давление, Па Частота вращения дв., об./мин Цена,
грн. с НДС
ВВД (ВР 154-21) № 5 / АИР80B4 (1,5 / 1500) 2000 1050 1500 Договорная
ВВД (ВР 154-21) № 5 / АИР100L2 (5,5 / 3000) 1650 5560 3000 Договорная
ВВД (ВР 154-21) № 5 / АИР132M2 (11,0 / 3000) 3700 4750 3000 Договорная

ВВД №5 исполнение №5

Вентилятор / электродвигатель Рабочая точка вентилятора: Производительность, м3/ч Рабочая точка вентилятора: Давление, Па Частота вращения дв., об./мин Цена,
грн. с НДС
ВВД (ВР 154-21) № 5 / АИР80B4 (1,5 / 1500) 1600 1780 1500 Договорная
ВВД (ВР 154-21) № 5 / АИР90L4 (2,2 / 1500) 2250 1580 1500 Договорная
ВВД (ВР 154-21) № 5 / АИР100S4 (3,0 / 1500) 2400 1900 1500 Договорная
ВВД (ВР 154-21) № 5 / АИР100L4 (4,0 / 1500) 2700 2350 1500 Договорная
ВВД (ВР 154-21) № 5 / АИР100L2 (5,5 / 3000) 2950 2900 3000 Договорная
ВВД (ВР 154-21) № 5 / АИР112M2 (7,5 / 3000) 3300 3500 3000 Договорная
ВВД (ВР 154-21) № 5 / АИР132M2 (11,0 / 3000) 3700 4750 3000 Договорная

ВВД №6,3 исполнение №1

Вентилятор / электродвигатель Рабочая точка вентилятора: Производительность, м3/ч Рабочая точка вентилятора: Давление, Па Частота вращения дв., об./мин Цена,
грн. с НДС
ВВД (ВР 154-21) № 6,3 / АИР100L4 (4,0 / 1500) 3400 1850 1500 Договорная
ВВД (ВР 154-21) № 6,3 / АИР132M2 (11,0 / 3000) 5000 3400 3000 Договорная

ВВД №6,3 исполнение №5

Вентилятор / электродвигатель Рабочая точка вентилятора: Производительность, м3/ч Рабочая точка вентилятора: Давление, Па Частота вращения дв., об./мин Цена,
грн. с НДС
ВВД (ВР 154-21) №6,3 / АИР100L6 (2,2 / 1000) 2970 1150 1000 Договорная
ВВД (ВР 154-21) №6,3 / АИР100L4 (4,0 / 1500) 3500 1800 1500 Договорная
ВВД (ВР 154-21) №6,3 / АИР112M4 (5,5 / 1500) 4000 2100 1500 Договорная
ВВД (ВР 154-21) №6,3 / АИР132S4 (7,5 / 1500) 4500 2700 1500 Договорная
ВВД (ВР 154-21) №6,3 / АИР132M4 (11,0 / 1500) 5000 3400 1500 Договорная
ВВД (ВР 154-21) №6,3 / АИР160S2 (15,0 / 3000) 5600 4100 3000 Договорная
ВВД (ВР 154-21) №6,3 / АИР160M2 (18,5 / 3000) 6000 5700 3000 Договорная
ВВД (ВР 154-21) №6,3 / АИР180S2 (22,0 / 3000) 6600 4900 3000 Договорная

ВВД №8 исполнение №1

Вентилятор / электродвигатель Рабочая точка вентилятора: Производительность, м3/ч Рабочая точка вентилятора: Давление, Па Частота вращения дв., об./мин Цена,
грн. с НДС
ВВД (ВР 154-21) № 8 / АИР132S6 (5,5 / 1000) 4800 1300 1000 Договорная
ВВД (ВР 154-21) № 8 / АИР160S4 (15,0 / 1500) 7600 3000 1500 Договорная

ВВД №8 исполнение №5

Вентилятор / электродвигатель Рабочая точка вентилятора: Производительность, м3/ч Рабочая точка вентилятора: Давление, Па Частота вращения дв., об./мин Цена,
грн. с НДС
ВВД (ВР 154-21) №8 / АИР132S6 (5,5 / 1000) 4600 2100 1000 Договорная
ВВД (ВР 154-21) №8 / АИР132M6 (7,5 / 1000) 6000 1900 1000 Договорная
ВВД (ВР 154-21) №8 / АИР132M4 (11,0 / 1500) 7000 2500 1500 Договорная
ВВД (ВР 154-21) №8 / АИР160S4 (15,0 / 1500) 7600 3000 1500 Договорная
ВВД (ВР 154-21) №8 / АИР160M4 (18,5 / 1500) 8200 3500 1500 Договорная
ВВД (ВР 154-21) №8 / АИР180S4 (22,0 / 1500) 8600 3800 1500 Договорная
ВВД (ВР 154-21) №8 / АИР180M4 (30,0 / 1500) 9500 4750 1500 Договорная
ВВД (ВР 154-21) №8 / АИР200M4 (37,0 / 1500) 11000 500 1500 Договорная

ВВД №9 исполнение №1

Вентилятор / электродвигатель Рабочая точка вентилятора: Производительность, м3/ч Рабочая точка вентилятора: Давление, Па Частота вращения дв., об./мин Цена,
грн. с НДС
ВВД (ВР 154-21) №9 / АИР132M6 (7,5 / 1000) 6950 1640 1000 Договорная
ВВД (ВР 154-21) №9 / АИР180S4 (22,0 / 1500) 9000 4200 1500 Договорная
ВВД (ВР 154-21) №9 / АИР180M4 (30,0 / 1500) 11500 3800 1500 Договорная

ВВД №9 исполнение №5

Вентилятор / электродвигатель Рабочая точка вентилятора: Производительность, м3/ч Рабочая точка вентилятора: Давление, Па Частота вращения дв., об./мин Цена,
грн. с НДС
ВВД (ВР 154-21) №9 / АИР132M6 (7,5 / 1000) 5800 2400 1000 Договорная
ВВД (ВР 154-21) №9 / АИР160S6 (11,0 / 1000) 8000 2100 1000 Договорная
ВВД (ВР 154-21) №9 / АИР160M6 (15,0 / 1000) 9000 2600 1000 Договорная
ВВД (ВР 154-21) №9 / АИР160M4 (18,5 / 1500) 9500 2900 1500 Договорная
ВВД (ВР 154-21) №9 / АИР180S4 (22,0 / 1500) 10000 3400 1500 Договорная
ВВД (ВР 154-21) №9 / АИР180M4 (30,0 / 1500) 10500 5000 1500 Договорная
ВВД (ВР 154-21) №9 / АИР200M4 (37,0 / 1500) 12000 4600 1500 Договорная
ВВД (ВР 154-21) №9 / АИР200L4 (45,0 / 1500) 12900 5400 1500 Договорная

ВВД №11 исполнение №1

Вентилятор / электродвигатель Рабочая точка вентилятора: Производительность, м3/ч Рабочая точка вентилятора: Давление, Па Частота вращения дв., об./мин Цена,
грн. с НДС
ВВД (ВР 154-21) №11 / АИР200M6 (22,0 / 1000) 13100 2500 1000 Договорная
ВВД (ВР 154-21) №11 / АИР200L4 (45,0 / 1500) 11500 6700 1500 Договорная
ВВД (ВР 154-21) №11 / АИР250S4 (75,0 / 1500) 19600 5900 1500 Договорная

ВВД №11 исполнение №5

Вентилятор / электродвигатель Рабочая точка вентилятора: Производительность, м3/ч Рабочая точка вентилятора: Давление, Па Частота вращения дв., об./мин Цена,
грн. с НДС
ВВД (ВР 154-21) №11 / АИР200L6 (30,0 / 1000) 1500 3000 1000 Договорная
ВВД (ВР 154-21) №11 / АИР225M6 (37,0 / 1000) 1600 3500 1000 Договорная
ВВД (ВР 154-21) №11 / АИР160M6 (15,0 / 1000) 7500 3550 1000 Договорная
ВВД (ВР 154-21) №11 / АИР180M6 (18,5 / 1000) 9500 3500 1000 Договорная
ВВД (ВР 154-21) №11 / АИР200M6 (22,0 / 1000) 11500 3300 1000 Договорная
ВВД (ВР 154-21) №11 / АИР250S6 (45,0 / 1000) 17500 3900 1000 Договорная
ВВД (ВР 154-21) №11 / АИР250M6 (55,0 / 1000) 18000 4500 1000 Договорная
ВВД (ВР 154-21) №11 / АИР280S6 (75,0 / 1000) 19700 6000 1000 Договорная
ВВД (ВР 154-21) №11 / АИР200L4 (45,0 / 1500) 11500 6700 1500 Договорная

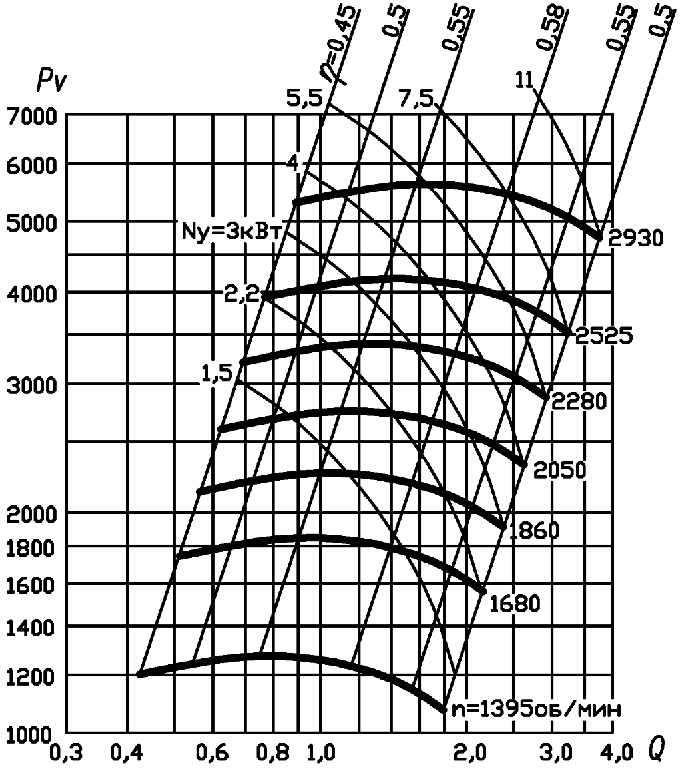

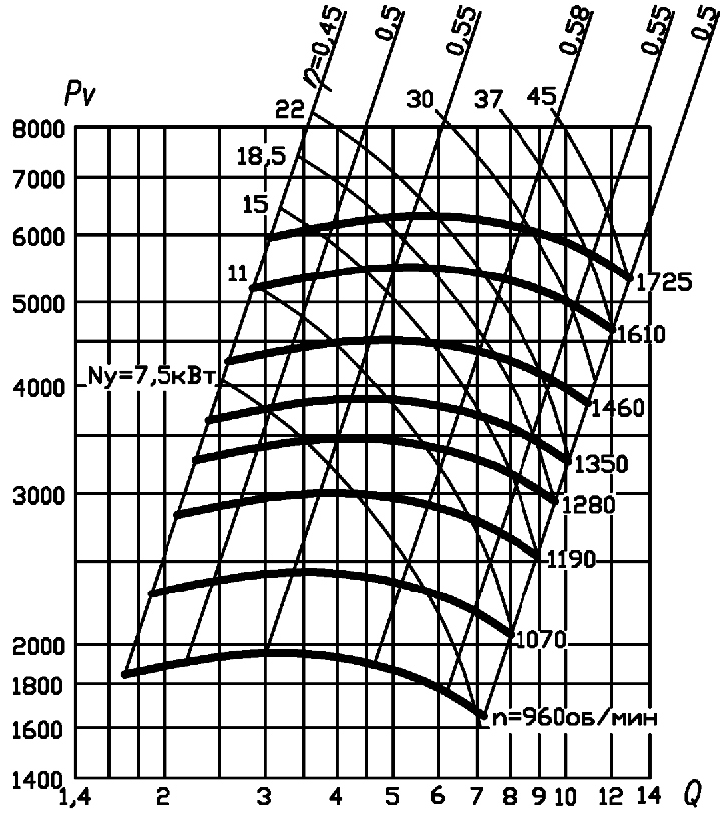

Аэродинамические характеристики вентиляторов ВВД

ВВД №5

Центробежный вентилятор ВВД (ВР 154-21): габаритные и присоединительные размеры
УСЛОВНЫЕ ОБОЗНАЧЕНИЯ:
Pv - полное давление,
Па;
Q - производительность,
тыс. м3/ч;
- установочная мощность,
кВт;
n - частота вращения
рабочего колеса, об/мин;
? - КПД.

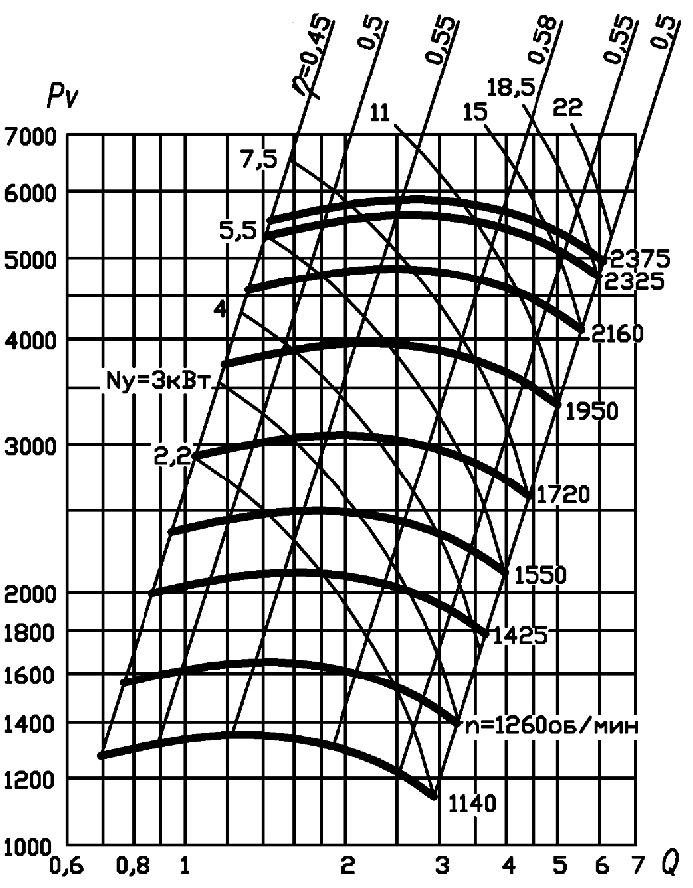

ВВД №6,3

Центробежный вентилятор ВВД (ВР 154-21): габаритные и присоединительные размеры
УСЛОВНЫЕ ОБОЗНАЧЕНИЯ:
Pv - полное давление,
Па;
Q - производительность,
тыс. м3/ч;
- установочная мощность,
кВт;
n - частота вращения
рабочего колеса, об/мин;
? - КПД.

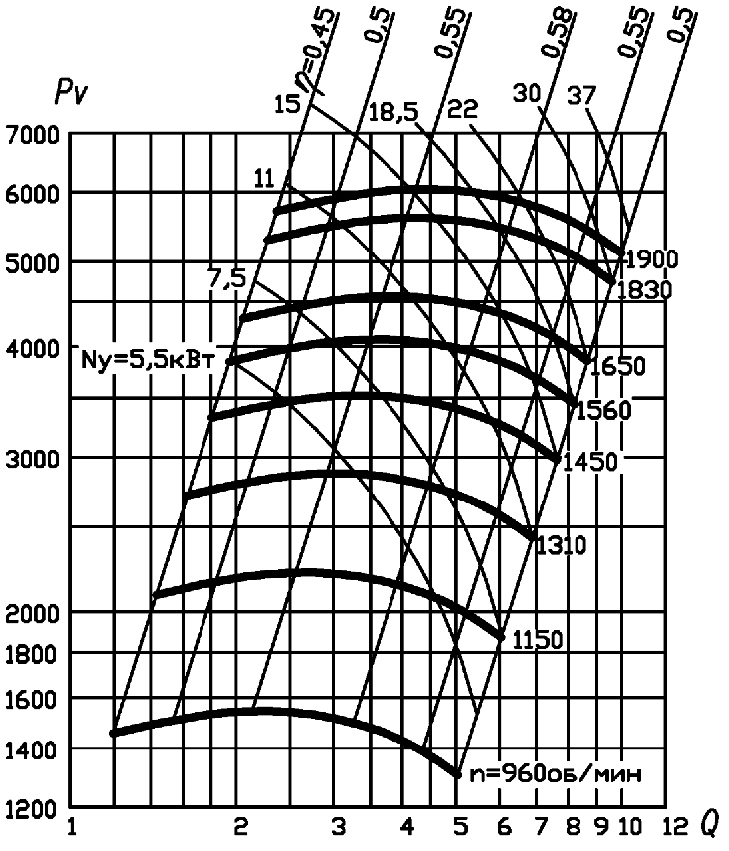

ВВД №8

Центробежный вентилятор ВВД (ВР 154-21): габаритные и присоединительные размеры
УСЛОВНЫЕ ОБОЗНАЧЕНИЯ:
Pv - полное давление,
Па;
Q - производительность,
тыс. м3/ч;
- установочная мощность,
кВт;
n - частота вращения
рабочего колеса, об/мин;
? - КПД.

ВВД №9

Центробежный вентилятор ВВД (ВР 154-21): габаритные и присоединительные размеры
УСЛОВНЫЕ ОБОЗНАЧЕНИЯ:
Pv - полное давление,
Па;
Q - производительность,
тыс. м3/ч;
- установочная мощность,
кВт;
n - частота вращения
рабочего колеса, об/мин;
? - КПД.

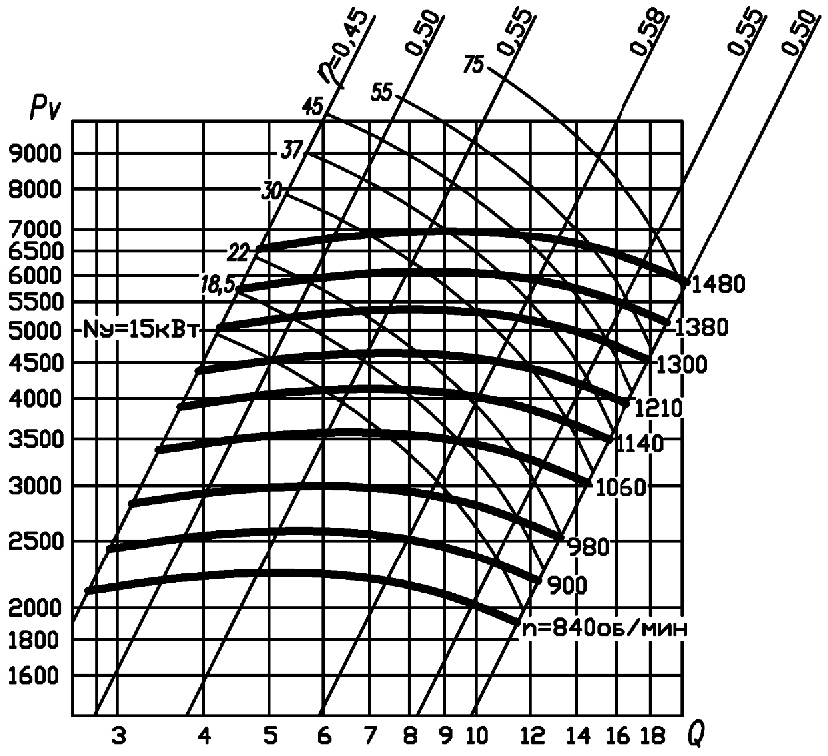

ВВД №11

Центробежный вентилятор ВВД (ВР 154-21): габаритные и присоединительные размеры
УСЛОВНЫЕ ОБОЗНАЧЕНИЯ:
Pv - полное давление,
Па;
Q - производительность,
тыс. м3/ч;
- установочная мощность,
кВт;
n - частота вращения
рабочего колеса, об/мин;
? - КПД.

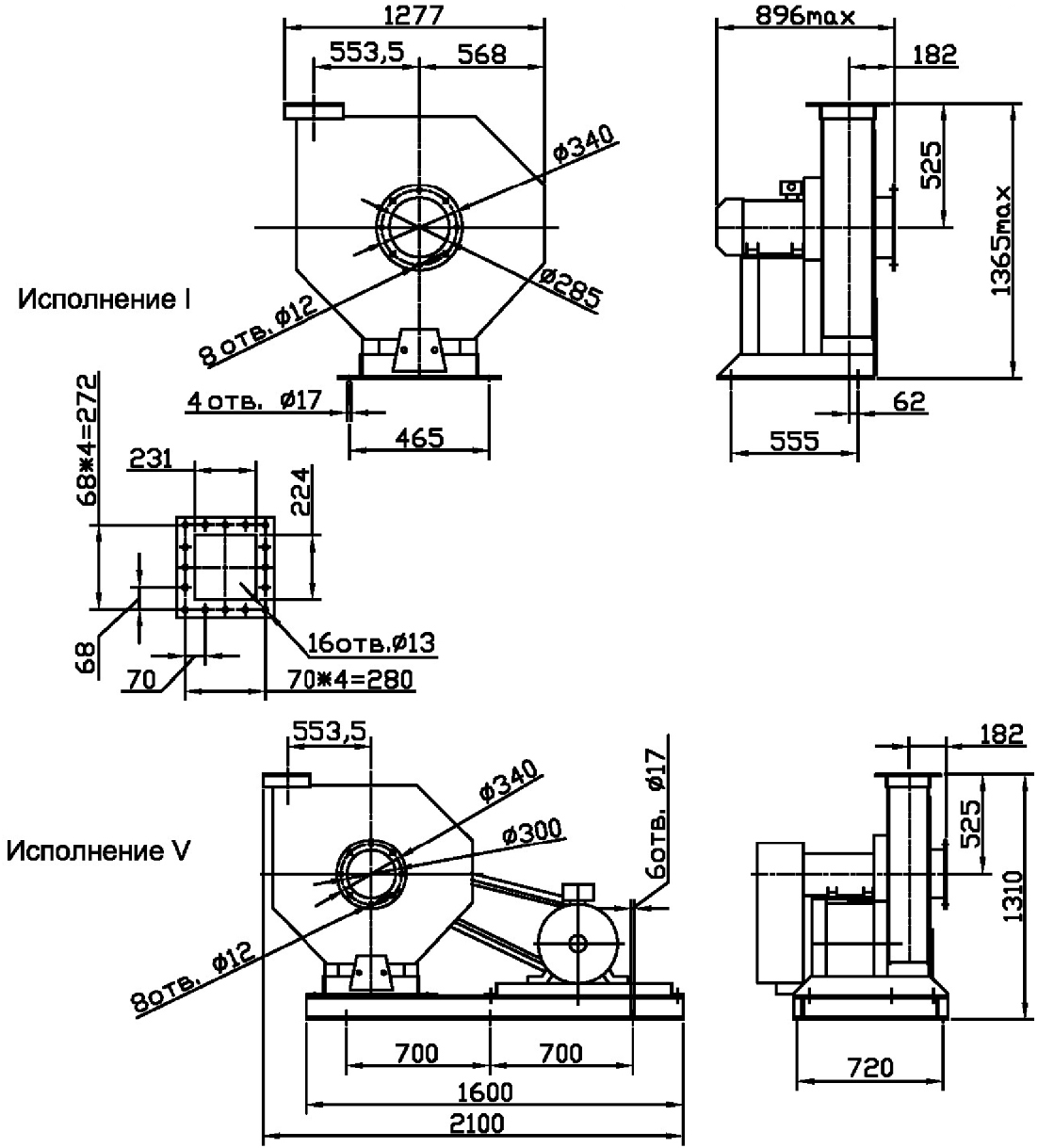

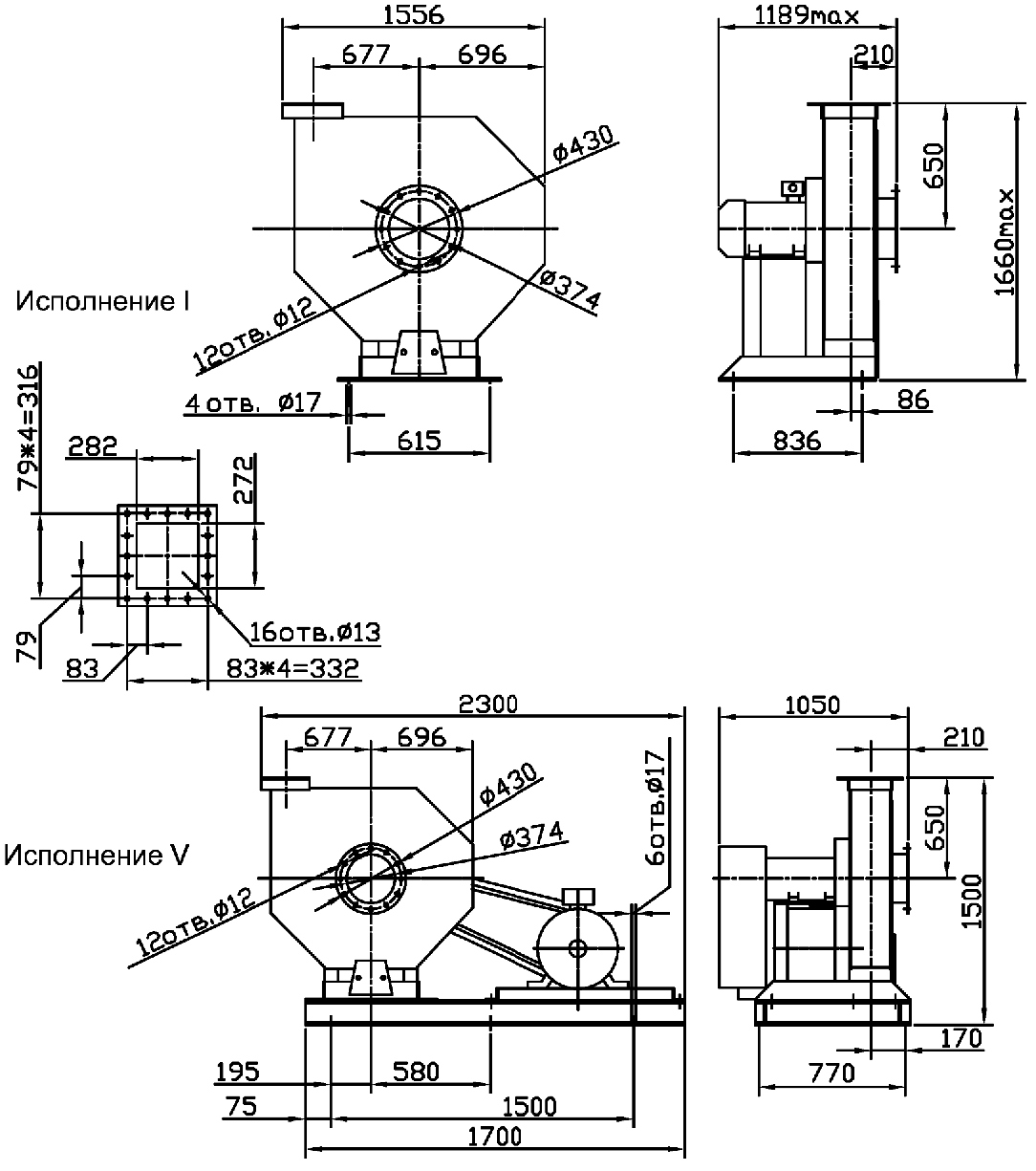

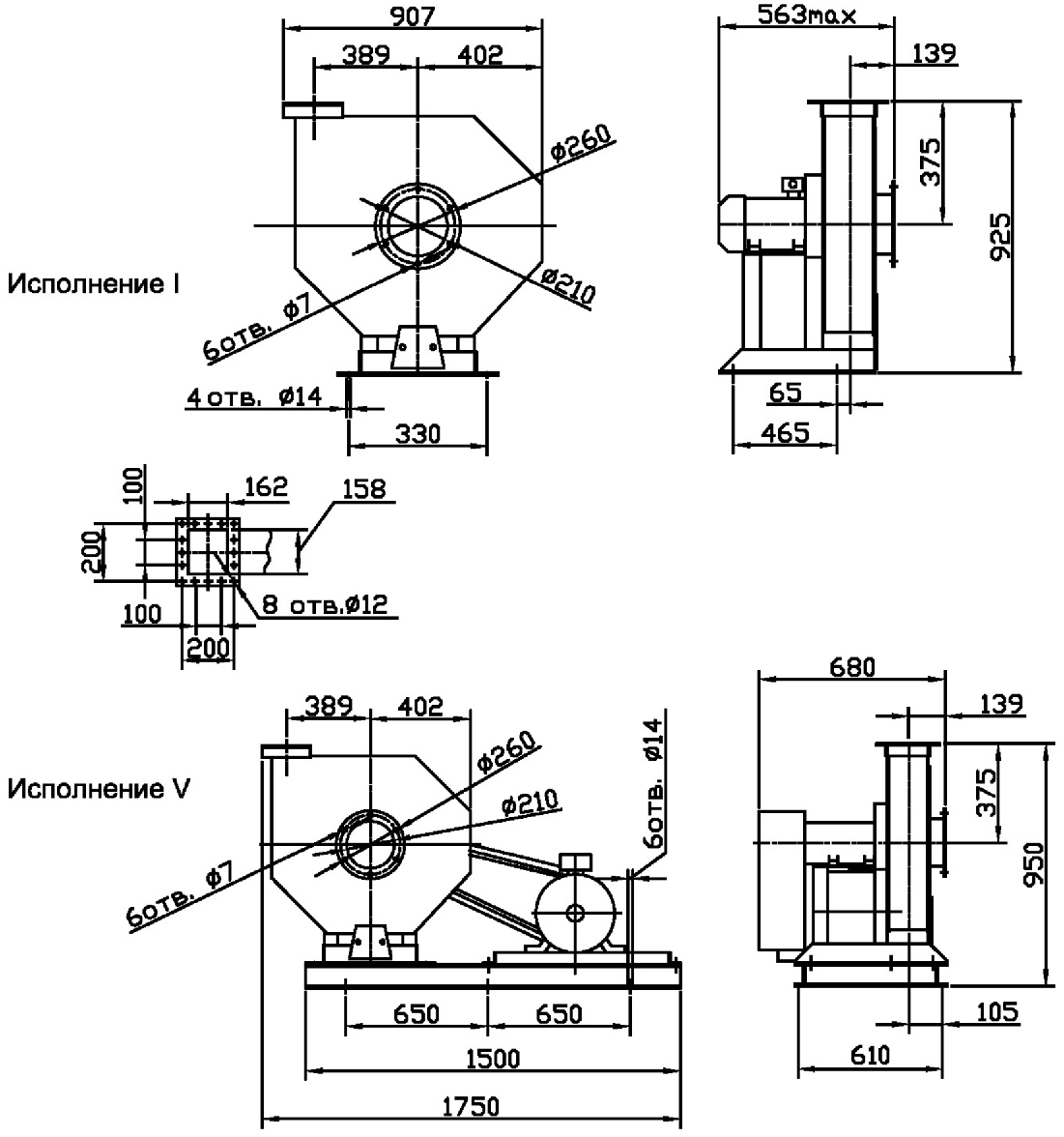

Габаритные и присоединительные размеры центробежных вентиляторов (радиальных вентиляторов) высокого давления ВВД

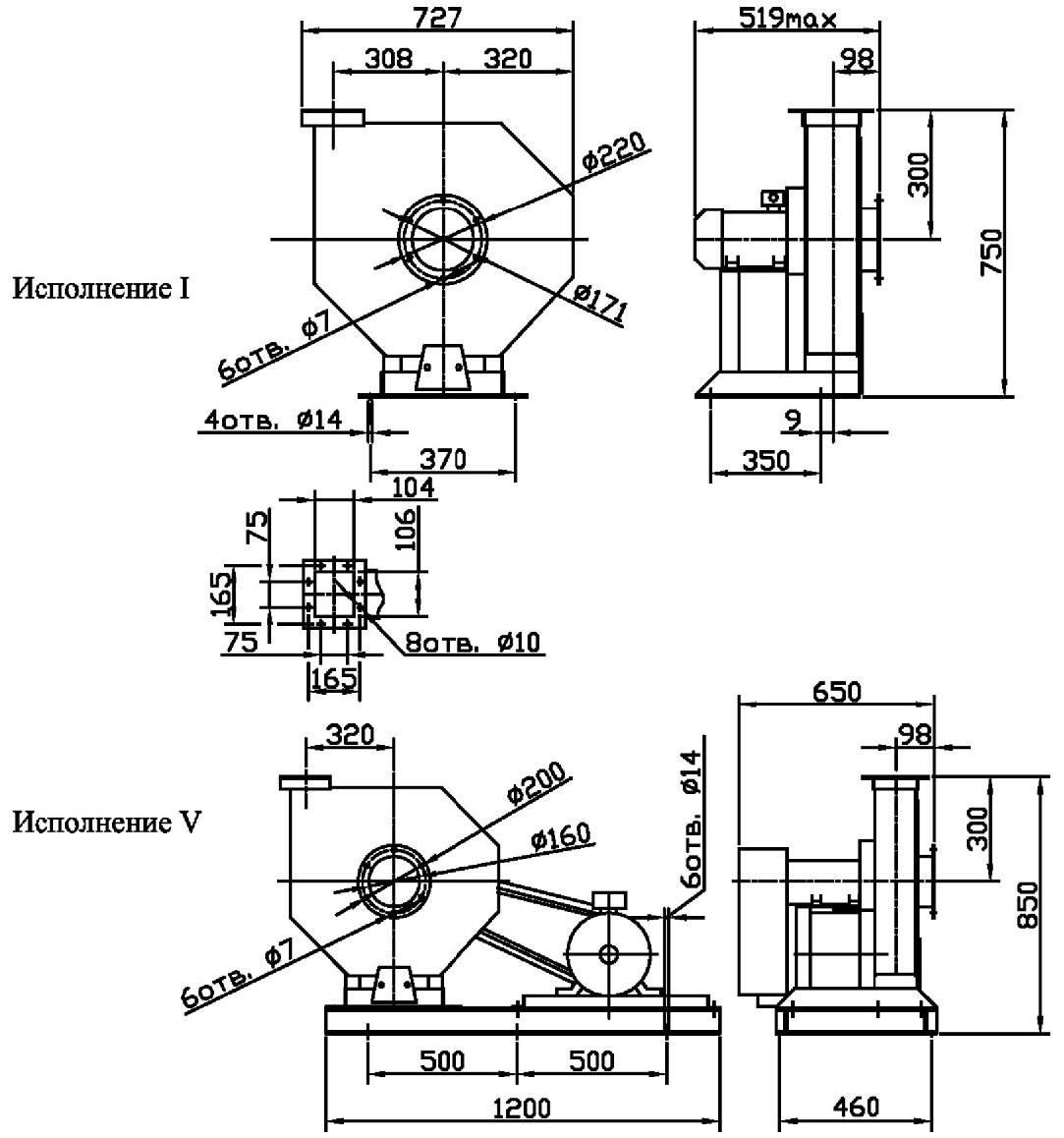

ВВД №5

Центробежный вентилятор ВВД (ВР 154-21): габаритные и присоединительные размеры

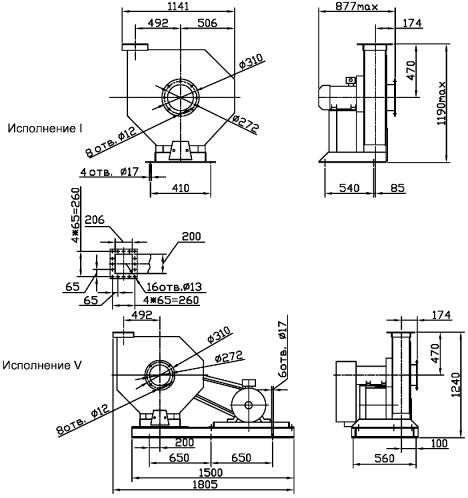

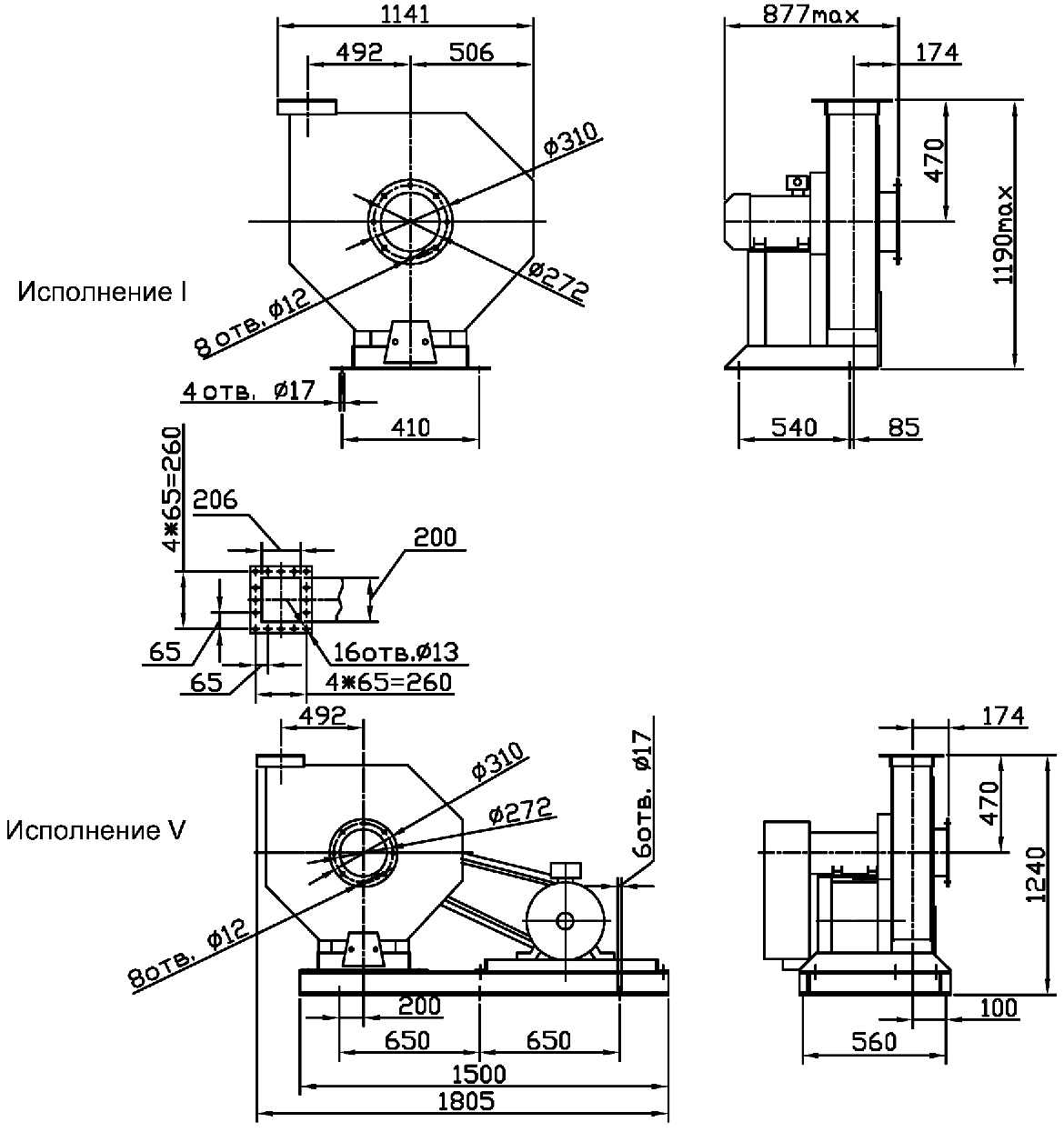

ВВД №6,3

Центробежный вентилятор ВВД (ВР 154-21): габаритные и присоединительные размеры

ВВД №8

ВВД №9

ВВД №11
