Агрегаты пылеулавливающие ИРП-1,5
Общие сведения о пылеуловителях ИРП-1,5

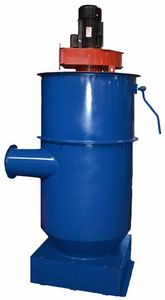

Инерционно-рукавный пылеуловитель ИРП-1,5 предназначен для улавливания сухой пыли, отсасываемой от укрытий абразивных кругов заточных, обдирочных и шлифовальных станков..
Общие сведения о конструкции пылеуловителей ИРП-1,5
Пылеуловитель состоит из верхнего и нижнего корпусов, в которых расположен блок рукавов с механизмом встряхивания, отражатели и поддон с крышкой. Нижний корпус имеет входной патрубок для подсоединения к воздуховодам, через который удаляется запыленный воздух от мест пылеобразования. Сверху на корпусе установлен вентилятор. Инерционно-рукавный пылеуловитель ИРП изготавливается и поставляется по ТУ У 29.2-24472991-003-20001.
Принцип действия пылеулавливателя ИРП-1,5
Агрегат осуществляет двухступенчатую очистку отсасываемого воздуха. Первая степень очистки - сухой циклон; вторая ступень - четырнадцатирукавный матерчатый фильтр.
При вращении рабочего колеса вентилятора создается разряжение в нижнем корпусе, и загрязненный воздух поступает через патрубок, соединенный с соплом местного отсоса в зазор между этим корпусом и кольцом. За счет центробежных сил крупные частицы пыли перемещаются к периферии корпуса и далее поступают через отражатели в поддон. Мелкие частицы пыли поступают в блок рукавов с внутренней стороны. За счет фильтрации через ткань рукавов воздух окончательно очищается от мелкой пыли и поступает через вентилятор в обслуживаемое помещение. Регенерация блока рукавов осуществляется путем перемещения рукоятки, которая, воздействуя на механизм встряхивания, очищает ткань рукавов от осевшей пыли, удаляемой также в поддон. Пылеуловитель работает по рециркуляционной схеме. Очищенный воздух поступает в обслуживаемое помещение.
ООО «Электродвигатели» предлагает на рынке следующие разновидности пылеуловителей ИРП-1,5:
пылеуловитель ИРП-1,5.
Основные технические характеристики пылеуловителей ИРП-1,5
Вентилятор / электродвигатель | Рабочая точка вентилятора: Производительность, м3/ч | Рабочая точка вентилятора: Давление, Па | Частота вращения дв., об./мин | Цена, грн. с НДС |
---|---|---|---|---|
ИРП-1,5 / АИР90L2 (3,0 / 3000) | Нет данных | Нет данных | 3000 | Договорная |
ИРП-1,5м / АИР80А2 (1,5 / 3000) | Нет данных | Нет данных | 3000 | Договорная |

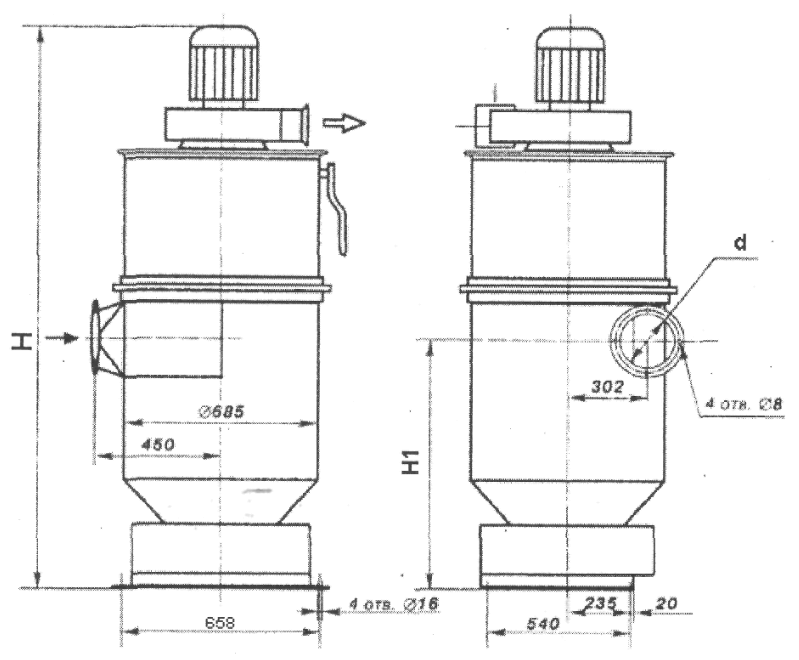

Габаритные и присоединительные размеры пылеуловителей ИРП-1,5
