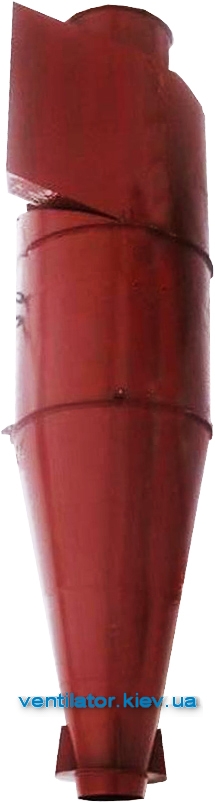

Циклон ЦМС-27


Циклон ЦМС-27. Продажа Киев, Украина ...
Циклон ЦОК

Цена грн.
  Акционная
Цена грн.

Цены уточняйте у менеджеров!


НАЗНАЧЕНИЕ


Циклон ЦМС-27 разработан специально для очистки дымовых газов в малых котельных и промышленных установках, работающих на естественной тяге дымовых труб.

ОПИСАНИЕ

Циклон ЦМС-27 используется для очистки дымовых газов с температурой до 400°С. Но если температура дымовых газов превышает 400°С, тогда внутреннюю поверхность цилиндрической и конической частей циклона следует футеровать огнеупорным материалом, а выхлопную трубу изготавливать из жаростойкой стали.

Циклоны ЦМС-27 имеют одиночное исполнение с левым и правым вращением газового потока.

Выходная камера для очищенного газа отсутствует.

Форма бункера - цилиндроконическая.


РЕЖИМНЫЕ ПАРАМЕТРЫ

 Концентрация пыли в очищаемом газе, г/м3, не более 5÷10

 Температура очищаемого газа для циклонов без футеровки,  °С, не более 400

Коефициент аэродинамического сопротивления 45
ЭФФЕКТИВНОСТЬ ПЫЛЕУЛАВЛИВАНИЯ

Эффективность пылеулавливания полидисперсных пылей циклонов ЦМС-27 при очистки дымовых газов от золы с крупностью частиц, характерной для топок паровых и отопительных котлов, работающих на естественной тяге, по данным ЦКТИ составляет 75÷85%.

АЭРОДИНАМИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Внутренний диаметр циклона,
D, мм
Q, м3/ч при Vц (Vвх), м/с и ΔР, Па (при tгаза = 20°С)
4,5 (10,3) 5,0 (11,5) 5,5 (12,6)
ΔР=546 Па (ζц=45) ΔР=675 Па (ζц=45) ΔР=816 Па (ζц=45)
300 1145 1272 1399
400 2035 2261 2487
500 3179 3533 3886
600 4578 5087 5595
700 6231 6924 7616
800 8139 9043 9948
900 10301 11445 12590
1000 12717 14130 15543
1200 18312 20347 22382
1400 24925 27695 30464
1600 32556 36173 39790
1800 41203 45781 50359
2000 50868 56520 62172

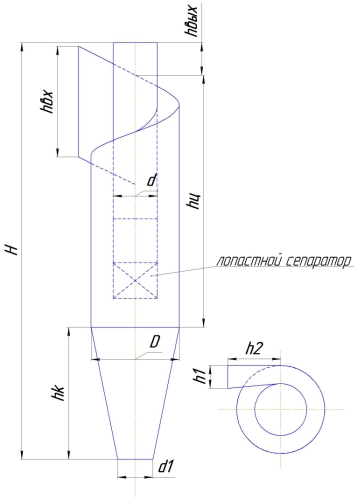

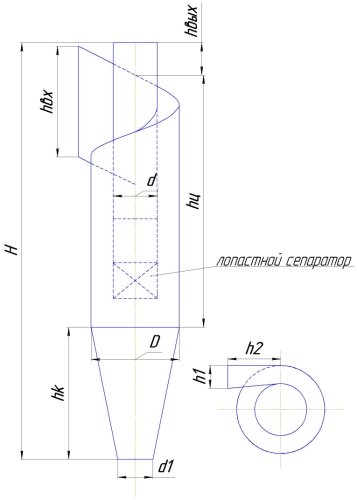

Чертеж циклона ЦМС-27


ГЕОМЕТРИЧЕСКИЕ РАЗМЕРЫ

D H h1 h2 d d1 hвх hвых
300 1383 858 450 78 180 150 120 377 75
400 1844 1144 600 104 240 200 140 503 100
500 2305 1430 750 130 300 250 170 629 125
600 2766 1716 900 156 360 300 200 754 150
700 3227 2002 1050 182 420 350 220 880 175
800 3688 2288 1200 208 480 400 240 1006 200
900 4149 2574 1350 234 540 450 270 1131 225
1000 4610 2860 1500 260 600 500 300 1257 250
1200 5532 3432 1800 312 720 600 360 1508 300
1400 6454 4004 2100 364 840 700 420 1760 350
1600 7376 4576 2400 416 960 800 480 2011 400
1800 8298 5148 2700 468 1080 900 540 2263 450
2000 9220 5720 3000 520 1200 1000 600 2514 500
