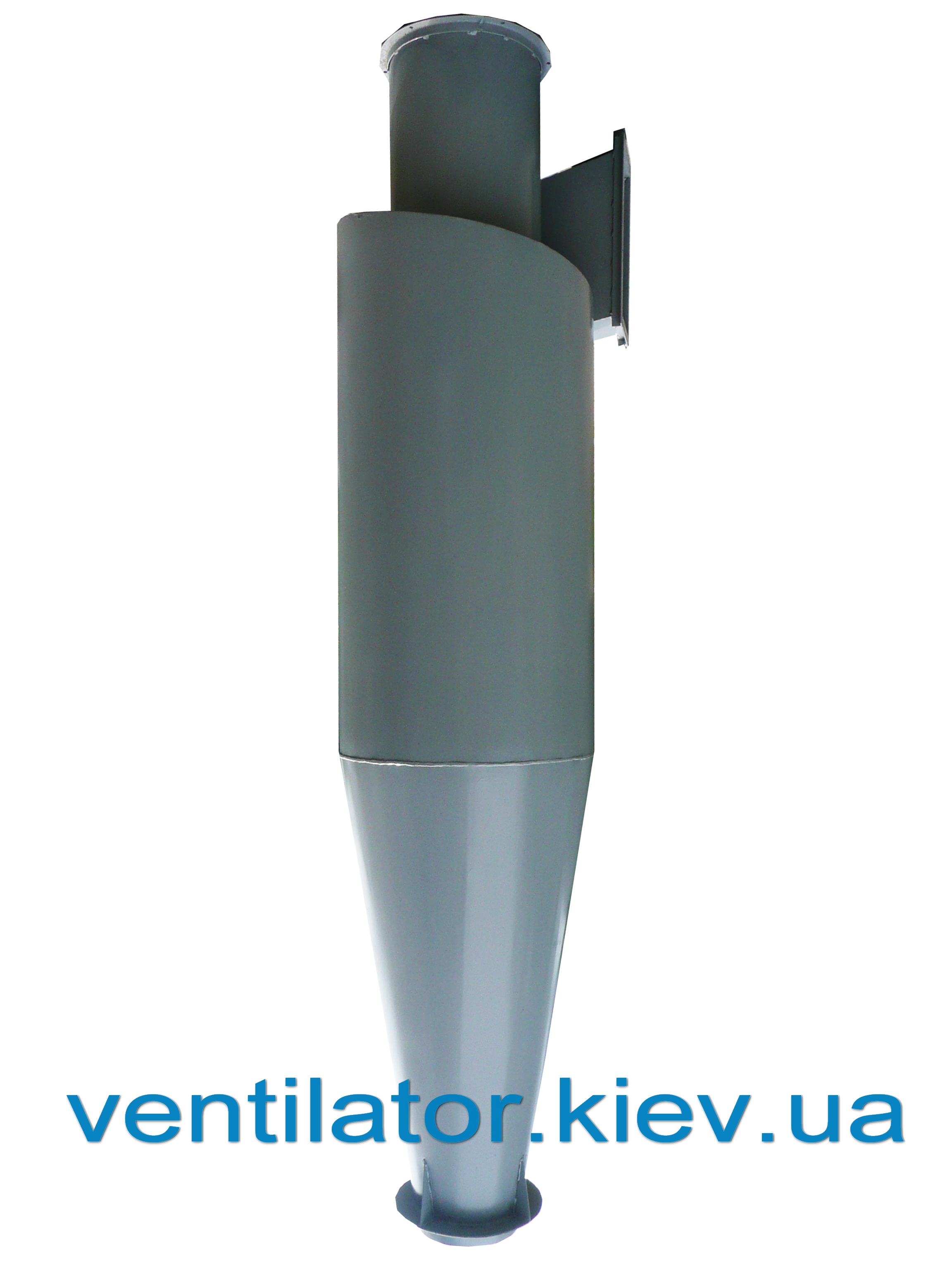

Циклон ЦН-15
|
Циклоны типа ЦН-15 (НИИОгаза) являются наиболее универсальным типом циклонов. Они предназначены для сухой очистки газов, выделяющихся при некоторых технологических процессах (сушке, обжиге, агломерации, сжигании топлива и т.д.), а также аспирационного воздуха в различных отраслях промышленности (черной и цветной металлургии, химической, нефтяной и машиностроительной промышленности, промышленности строительных материалов, энергетике и т.д.)
Назначение
Циклоны ЦН-11; ЦН-15; ЦН-15У; ЦН-24 используют для помольных и дробильных установках, при транспортировании сыпучих материалов, а также летучей золы, отличаютса углом подачи воздуха. ЦН – 15 более выгодный для предприятий учитывая его характеристики. Бывает взрывоопасного выполнения;
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЦИКЛОНОВ ЦН С БУНКЕРОМ.
Наименование |
Производительность по воздуху м3/ч |
Диаметр, мм |
Высота, мм |
Масса, кг |
|
Циклон ЦН-15-300 |
828-954 |
300 |
1368 |
40 |
|
Циклон ЦН-15-400 |
1450-1691 |
400 |
1824 |
72 |
|
Циклон ЦН-15-450 |
1835-2141 |
450 |
2052 |
91 |
|
Циклон ЦН-15-500 |
2270-2645 |
500 |
2280 |
112 |
|
Циклон ЦН-15-550 |
2740-3200 |
550 |
2508 |
136 |
|
Циклон ЦН-15-600 |
3262-3810 |
600 |
2736 |
162 |
|
Циклон ЦН-15-650 |
3825-4460 |
650 |
2964 |
190 |
|
Циклон ЦН-15-700 |
4400-5180 |
700 |
3192 |
220 |
|
Циклон ЦН-15-750 |
5100-5950 |
750 |
3420 |
253 |
|
Циклон ЦН-15-800 |
5800-6740 |
800 |
3648 |
288 |
|
Циклон ЦН-15-900 |
5700-9200 |
900 |
4104 |
364 |
|
Циклон ЦН-15-1000 |
7100-11300 |
1000 |
4560 |
450 |
|
Циклон ЦН-15-1200 |
10200-16200 |
1200 |
5472 |
647 |
