Центробежные вентиляторы горячего дутья ВГД, ВГДН

Общие сведения о вентиляторах ВГД, ВГДН

Центробежные вентиляторы горячего дутья одностороннего всасывания ВГД, ВГДН применяются для подачи воздуха, нагретого в воздухоподогревателях, в топки паровых стационарных котлов (вентиляторы первичного воздуха). Допускается применение вентиляторов в различных технологических установках для перемещения чистого воздуха и неагрессивных незапыленных газов с температурой 400°С.

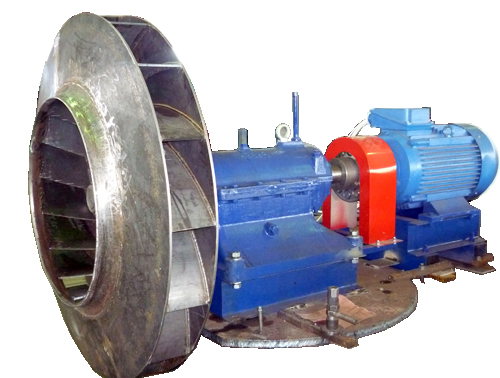

Центробежный (радиальный) вентилятор горячего дутья ВГД, ВГДН состоит из следующих узлов:
- рабочего колеса,
- спирального корпуса, - ходовой части,
- осевого направляющего аппарата,
- рам под ходовую часть,
- приводного электродвигателя с рамой.

Общие сведения о радиальных (центробежных) вентиляторах ВГД, ВГДН

Центробежные (радиальные) вентиляторы ВГД, ВГДН:

  • Одностороннего всасывания
  • Корпус спиральный поворотный
  • Вперёд загнутые лопатки
  • Количество лопаток -16
  • Направление вращения - правое и левое.

Назначение центробежных (радиальных) вентиляторов ВГД, ВГДН

вентилятор серии ВГД, ВГДН предназначен для подачи воздуха, нагретого в воздухоподогревателях, в топки паровых стационарных котлов (вентиляторы первичного воздуха). Вентиляторами комплектуются пылеугольные и газомазутные котлы с уравновешенной тягой различной паропроизводительности.

Допускается применение вентиляторов в технологических установках различных отраслей народного хозяйства для перемещения чистого воздуха и неагрессивных незапыленных сред с температурой 200...400° С.

Применение вентиляторов в системах аспирации, вентиляции, сушки, обдувки, охлаждения и других не допускаются.

Область применения центробежных вентиляторов ВГД, ВГДН

Центробежные вентиляторы ВГД, ВГДН применяются:

  • в топках паровых стационарных котлов;
  • в пылеугольных и газомазутных котлах;
  • в технологических установках.

Комплектность центробежного вентилятора горячего дутья ВГД, ВГДН

Вентиляторы горячего дутья ВГД, ВГДН предназначены для долговременной работы на открытом воздухе и в помещении (вне здания под защитой от атмосферных осадков) в условиях умеренного климата (исполнение У, категория размещения 2). Разрешается температура окружающей среды не ниже -30°С. Предельная температура воздуха перед вентагрегатом не должна превышать 400°С.

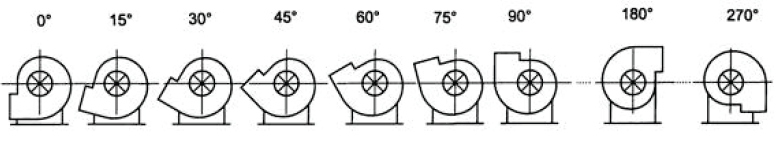

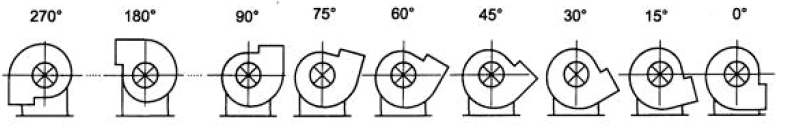

Углы разворота корпуса вентиляторов ВГД, ВГДН:

    Правого вращения (со стороны электродвигателя)

Углы разворота корпуса вентиляторов ВГД, ВГДН







    Левого вращения (со стороны электродвигателя)

Углы разворота корпуса вентиляторов ВГД, ВГДН





ООО «Электродвигатели» предлагает на рынке следующие разновидности вентиляторов центробежных (радиальных) горячего дутья ВГД, ВГДН:

вентилятор ВГД; вентилятор ВГДН.

Основные технические характеристики вентиляторов ВГД, ВГДН

ВГД, ВГДН

ВентиляторПолное давление, ПаПроизводи­тельность, м3/часМощность двигателя, кВтЧастота вращения двигателя, об./мин Цена,
грн. с НДС
ВГД-15,5 2940 90000 37-200 1000 Договорная
ВГД-20 2906 154000 75 750 Договорная
ВГДН-15 1755-3950 51700-77600 75-315 1000-1500 Договорная
ВГД-15 3950 78000 75-315 1000-1500 Договорная
ВГД-13,5 2250 59800 110-200 1000 Договорная
ВГДН-17 2227-5010 75300-113000 132-400 1000-1500 Договорная
ВГДН-19 2628 105000 200-250 1000 Договорная
ВГДН-21 3217 142000 400 1000 Договорная

Аэродинамические характеристики вентиляторов ВГД, ВГДН

ВГД-15,5

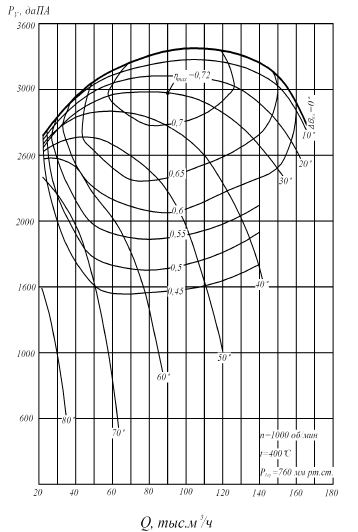

Центробежный вентилятор ВГД-15,5: аэродинамические характеристики
УСЛОВНЫЕ ОБОЗНАЧЕНИЯ
Q - Производительность, тыс. м3
Pv - Полное давление, даПа

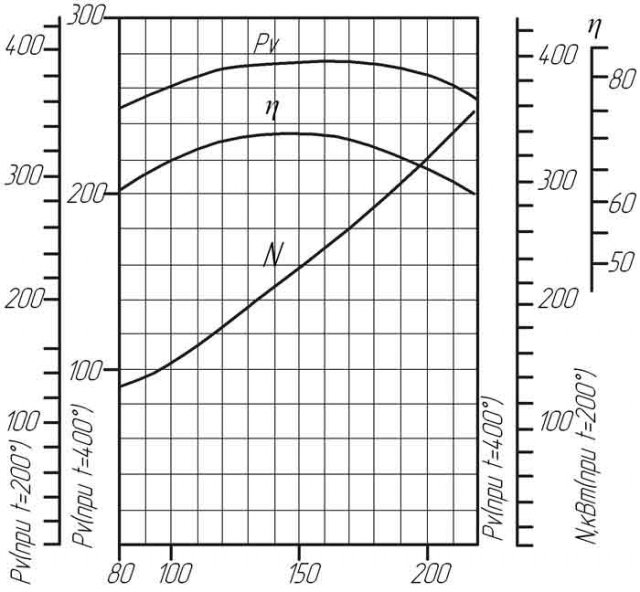

ВГД-20

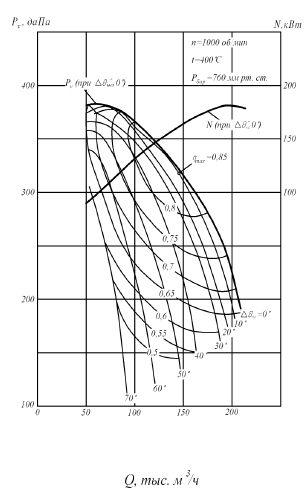

Центробежный вентилятор ВГД-20: аэродинамические характеристики
УСЛОВНЫЕ ОБОЗНАЧЕНИЯ
Q - Производительность, тыс. м3
Pv - Полное давление, даПа

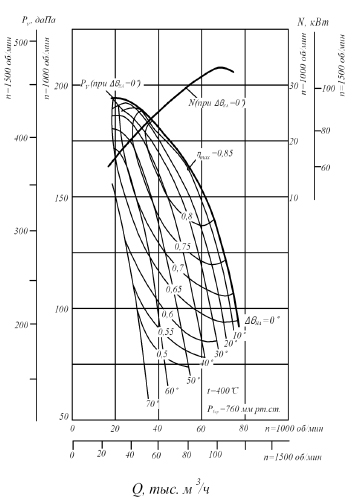

ВГДН-15

Центробежный вентилятор ВГДН-15: аэродинамические характеристики
УСЛОВНЫЕ ОБОЗНАЧЕНИЯ
Q - Производительность, тыс. м3
Pv - Полное давление, даПа

ВГД-15

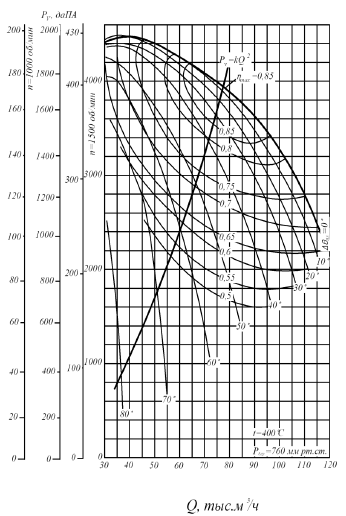

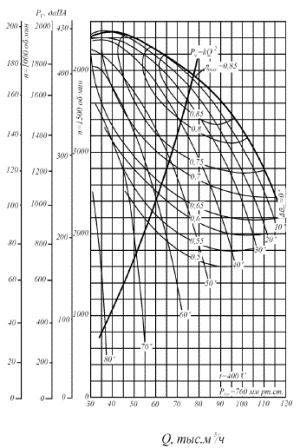

Центробежный вентилятор ВГД-15: аэродинамические характеристики
УСЛОВНЫЕ ОБОЗНАЧЕНИЯ
Q - Производительность, тыс. м3
Pv - Полное давление, даПа

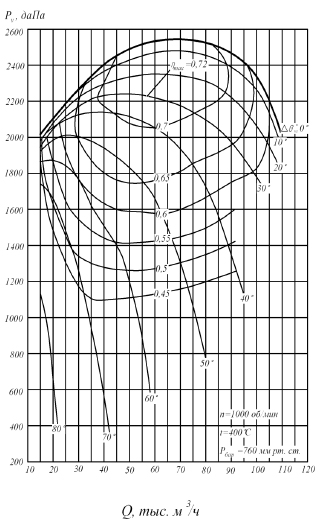

ВГД-13,5

Центробежный вентилятор ВГД-13,5: аэродинамические характеристики
УСЛОВНЫЕ ОБОЗНАЧЕНИЯ
Q - Производительность, тыс. м3
Pv - Полное давление, даПа

ВГДН-17

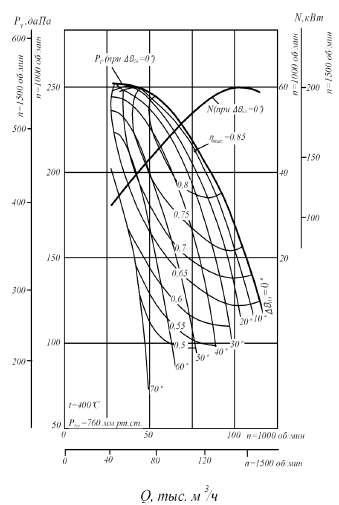

Центробежный вентилятор ВГДН-17: аэродинамические характеристики
УСЛОВНЫЕ ОБОЗНАЧЕНИЯ
Q - Производительность, тыс. м3
Pv - Полное давление, даПа

ВГДН-19

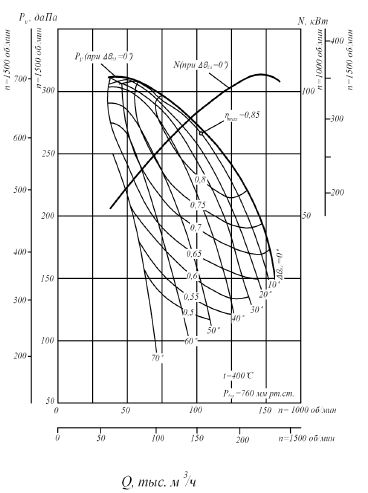

Центробежный вентилятор ВГДН-19: аэродинамические характеристики
УСЛОВНЫЕ ОБОЗНАЧЕНИЯ
Q - Производительность, тыс. м3
Pv - Полное давление, даПа

ВГДН-21

Центробежный вентилятор ВГДН-21: аэродинамические характеристики
УСЛОВНЫЕ ОБОЗНАЧЕНИЯ
Q - Производительность, тыс. м3
Pv - Полное давление, даПа

Габаритные и присоединительные размеры центробежных вентиляторов горячего дутья ВГД, ВГДН

ВГД-15,5

Центробежный вентилятор ВГД-15,5: габаритные и присоединительные размеры

С4, С5, С6 – размеры уточняются при выборе электродвигателя

Модель Габаритные размеры, мм
h H H1 B I Lmax A
ВГД-15,5 601 1085 2385 2725 816 2511 940

Модель Присоединительные размеры, мм
A1 A2 a1 a2 t1 t2 N N1 n1 n2 K K1 D D1
ВГД-15,5 1000 662 907 580 125 132 26 16 7 6 15 15 1100 1176

ВГД-20

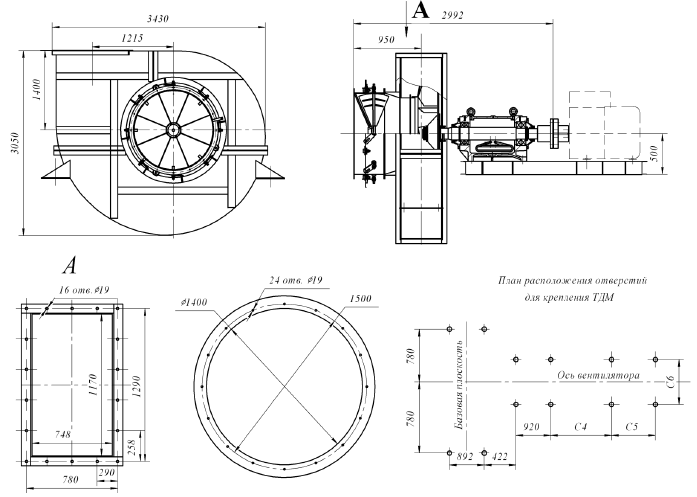

Центробежный вентилятор ВГД-20: габаритные и присоединительные размеры

С4, С5, С6 – размеры уточняются при выборе электродвигателя

ВГДН-15

С4, С5, С6 – размеры уточняются при выборе электродвигателя

Модель Габаритные размеры, мм
h H H1 B I Lmax A
ВГДН-15 626 950 2300 2640 752 2510 975

Модель Присоединительные размеры, мм
A1 A2 a1 a2 t1 t2 N N1 n1 n2 K K1 D D1
ВГДН-15 842 640 750 560 168 160 18 16 5 4 19 19 970 1070

Модель Крепёжные размеры, мм
N2 K2 C C1 C2 C3 C7 L1 L2
ВГДН-15 12 24 450 450 579 670 890 1517 1762

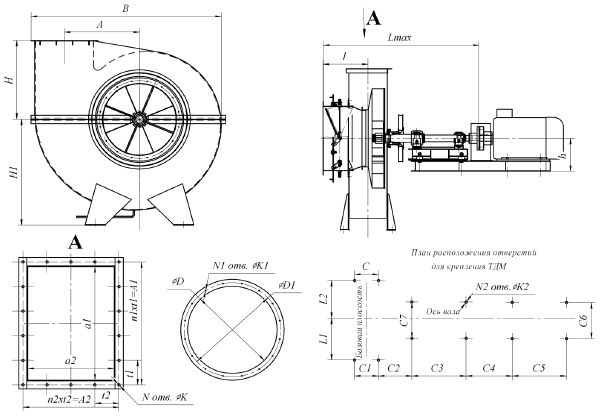

ВГД-15

С4, С5, С6 – размеры уточняются при выборе электродвигателя

Модель Габаритные размеры, мм
h H H1 B I Lmax A
ВГД-15 626 950 2300 2640 752 2500 975

Модель Присоединительные размеры, мм
A1 A2 a1 a2 t1 t2 N N1 n1 n2 K K1 D D1
ВГД-15 842 640 750 360 168 160 18 16 5 4 19 19 970 1070

Модель Крепёжные размеры, мм
N2 K2 C C1 C2 C3 C7 L1 L2
ВГД-15 12 24 450 450 579 670 890 1517 1762

ВГД-13,5

С4, С5, С6 – размеры уточняются при выборе электродвигателя

Модель Габаритные размеры, мм
h H H1 B I Lmax A
ВГД-13,5 601 945 2145 2100 777 2430 821

Модель Присоединительные размеры, мм
A1 A2 a1 a2 t1 t2 N N1 n1 n2 K K1 D D1
ВГД-13,5 880 590 788 440 176 147 18 16 5 4 14 14 1100 1176

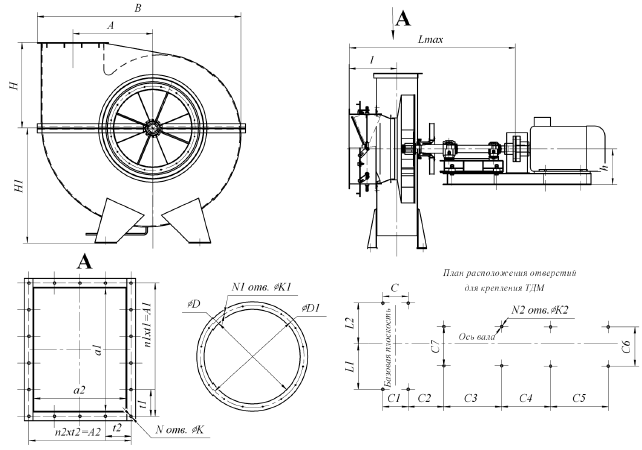

ВГДН-17

С4, С5, С6 – размеры уточняются при выборе электродвигателя

Модель Габаритные размеры, мм
h H H1 B I Lmax A
ВГДН-17 626 1050 2582 3274 917 2605 1105

Модель Присоединительные размеры, мм
A1 A2 a1 a2 t1 t2 N N1 n1 n2 K K1 D D1
ВГДН-17 942 720 850 680 188 180 18 16 5 4 19 19 1100 1200

ВГДН-19

С4, С5, С6 – размеры уточняются при выборе электродвигателя

Модель Габаритные размеры, мм
h H H1 B I Lmax A
ВГДН-19 545 1200 2780 3610 918 2953 1235

Модель Присоединительные размеры, мм
A1 A2 a1 a2 t1 t2 N N1 n1 n2 K K1 D D1
ВГДН-19 1070 810 699 710 280 270 16 12 5 3 19 19 1235 1325

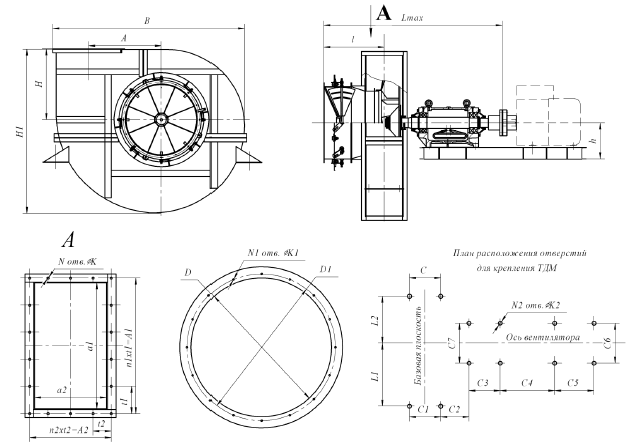

ВГДН-21

С4, С5, С6 – размеры уточняются при выборе электродвигателя

Модель Габаритные размеры, мм
h H H1 B I Lmax A
ВГДН-21 545 1286 3080 3930 935 2993 1365

Модель Присоединительные размеры, мм
A1 A2 a1 a2 t1 t2 N N1 n1 n2 K K1 D D1
ВГДН-21 1170 900 1050 780 292 300 14 24 4 3 19 19 1400 1500
