Циклон ОЭКДМ К
|
Циклон ОЭКДМ К предназначены для систем пневмотранспорта измельченной древесины, коры, витой и сырой стружки, сырых опилок) В сельском хозяйстве
Описание
Циклоны ОЭКДМ предназначены для систем пневмотранспорта измельченной древесины с содержанием пыли: щепа, дробленка, кора, витая стружка, сырая стружка, сырые опилки.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЦИКЛОНОВ ОЭКДМ К
Наименование | Производительность по воздуху м3/ч |
Диаметр, мм | Высота, мм | Масса, кг | |
Циклон ОЭКДМ К-8 | 1900-2300 | 800 | 2450 | 76 | |
Циклон ОЭКДМ К-10 | 2700-3300 | 1000 | 3125 | 170 | |
Циклон ОЭКДМ К-12 | 3860-4730 | 1200 | 3780 | 263 | |
Циклон ОЭКДМ К-14 | 5520-6750 | 1400 | 4315 | 363 | |
Циклон ОЭКДМ К-16 | 6200-8000 | 1600 | 4915 | 473 | |
Циклон ОЭКДМ К-18 | 8000-10500 | 1800 | 5565 | 629 | |
Циклон ОЭКДМ К-20 | 9800-12900 | 2000 | 6150 | 1060 | |
Циклон ОЭКДМ К-22 | 11600-15200 | 2200 | 6505 | 1280 | |
Циклон ОЭКДМ К-24 | 14100-18550 | 2400 | 7295 | 1350 | |
Циклон ОЭКДМ К-30 | 14400-19200 | 3000 | 9160 | 1650 |

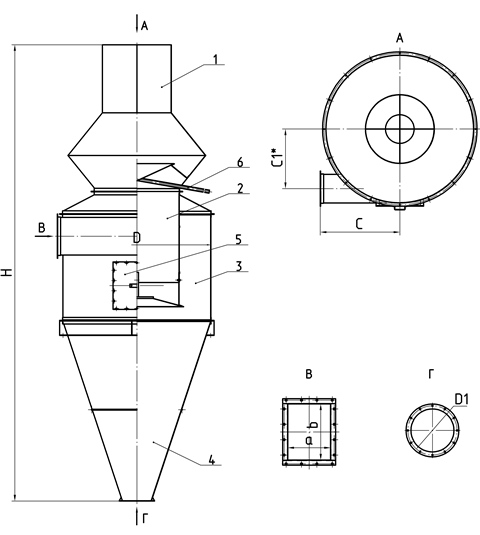

Общий вид и габаритные размеры циклона ОЭКДМ К
1 - рассекатель | |
2 - корпус нижний | |
3 - корпус верхний | |
4 - труба выхлопная | |
5 - сборник осадков | |
6 - труба сливная | |
7 - корпус циклона | |
8 - конус циклона | |
9 - внутренний стакан | |
