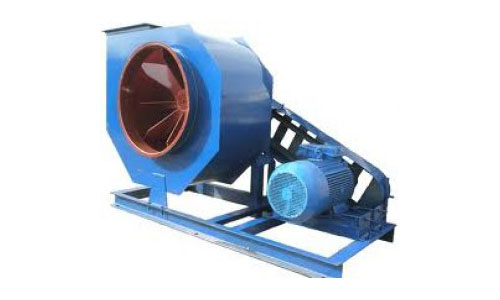

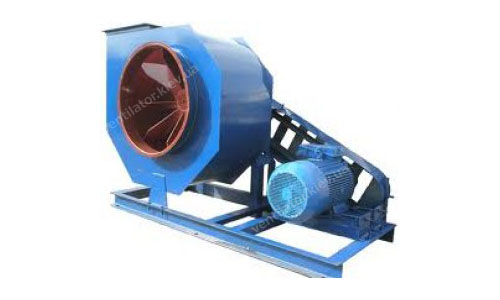

Центробежные вентиляторы (радиальные вентиляторы) пылевые ВЦП 6-45

вентиляторы ВЦП 6-45 № 4,0 - 8,0 из углеродистой по схеме исполнения № 5

Общие сведения о вентиляторах ВЦП 6-45

Вентиляторы центробежные (радиальные) пылевые серии ВЦП 6-45 №4,0 – 8,0 предназначены для перемещения взрывобезопасных неабразивных пылегазовоздушных смесей, имеющих температуру воздуха не выше 80°С, агрессивность которых по отношению к углеродистым сталям обыкновенного качества не выше агрессивности воздуха; не содержащих липких веществ и волокнистых материалов. Содержание механических примесей в перемещаемой среде до 1000000 мг/м3 (1 кг/м3).

Вентилятор пылевой ВЦП 6-45 предназначен для удаления стружки, металлической пыли от станков, в санитарно-технических и производственных целях в стационарных условиях.Вентиляторы изготавливаются в соответствии с ТУ 22-4577-79 и выполнен по конструкционной схеме согласно ГОСТ 5976-73.

Вентилятор пылевой ВЦП 6-45 предназначен для удаления древесной пыли и стружки от деревообрабатывающих станков, для удаления металлической пыли и стружки от металлообрабатывающих станков, в санитарно-технических и производственных целях в стационарных условиях. Вентиляторы изготавливаются в соответствии с ТУ 22-4577-79 и выполнен по конструкционной схеме согласно ГОСТ 5976-73.

Вентиляторы изготавливаются из разных материалов: углеродистая сталь, нержавеющая сталь (под заказ), а также из разнородных материалов (под заказ).

Центробежный (радиальный) вентилятор ВЦП 6-45 №4,0 – 8,0 состоит из следующих узлов, которые можно приобрести отдельно:

  • рабочее колесо;
  • корпус спиральный;
  • электродвигатель АИР
  • патрубок входной;
  • подшипниковый узел (ходовая часть);
  • станина;
  • рама;
  • клиноременная передача: клиновые ремни, ведущий и ведомый шкивы (в случае исполнения №5).

Общие сведения о радиальных (центробежных) вентиляторах ВЦП 6-45 №4 – 10

Центробежные (радиальные) вентиляторы ВЦП 6-45:

  • одностороннего всасывания;
  • корпус спиральный поворотный;
  • радиальные прямые лопатки;
  • количество лопаток – 8 шт.;
  • направление вращения – правое и левое;
  • схема исполнения: № 5 - с использованием клиноременной передачи;
  • вентиляторы изготавливаются в соответствии с ТУ 22-4577-79.

Назначение центробежных (радиальных) пылевых вентиляторов ВЦП 6-45 №4,0-8,0

Данный вентилятор предназначен предназначен для перемещения взрывобезопасных неабразивных пылегазовоздушных смесей, имеющих температуру воздуха не выше 80°С, агрессивность которых по отношению к углеродистым сталям обыкновенного качества не выше агрессивности воздуха; не содержащих липких веществ и волокнистых материалов.

Область применения центробежных вентиляторов ВЦП 6-45

Центробежные вентиляторы ВЦП 6-45 применяются:

  • в системах пылеочистных установок;
  • в системах пневмотранспорта;
  • для удаления древесной пыли и стружки от деревообрабатывающих станков;
  • для удаления металлической пыли и стружки от металлообрабатывающих станков;
  • в других санитарно-технических и производственных целях.

Положение корпуса радиальных вентиляторов правого (ПР) и левого (ЛЕВ) вращения:

Положение корпуса радиальных вентиляторов правого и левого вращения



    Вид со стороны всасывания




    Вид со стороны всасывания


ООО «Электродвигатели» предлагает на рынке следующие разновидности вентиляторов центробежных (радиальных) пылевые серии ВЦП 6-45 (ВР):

вентилятор ВЦП 6-45; ВЦП 6-45 № 4; ВЦП 6-45 № 5; ВЦП 6-45 № 6.3; ВЦП 6-45 № 8.

Основные технические характеристики вентиляторов ВЦП 6-45

ВЦП 6-45 №4 исполнение №5

Вентилятор / электродвигатель Рабочая точка вентилятора: Производительность, м3/ч Рабочая точка вентилятора: Давление, Па Частота вращения дв., об./мин Цена,
грн. с НДС
ВЦП 6-45 №4 / АИР100S4 (3,0 / 1500) нет данных нет данных 1500 Договорная
ВЦП 6-45 №4 / АИР112M2 (7,5 / 3000) нет данных нет данных 3000 Договорная
ВЦП 6-45 №4 / АИР132M2 (11,0 / 3000) нет данных нет данных 3000 Договорная

ВЦП 6-45 №5 исполнение №5

Вентилятор / электродвигатель Рабочая точка вентилятора: Производительность, м3/ч Рабочая точка вентилятора: Давление, Па Частота вращения дв., об./мин Цена,
грн. с НДС
ВЦП 6-45 №5 / АИР100L4 (4,0 / 1500) 5400 1250 1500 Договорная
ВЦП 6-45 №5 / АИР112M4 (5,5 / 1500) 6000 1620 1500 Договорная
ВЦП 6-45 №5 / АИР132S4 (7,5 / 1500) 6300 2150 1500 Договорная
ВЦП 6-45 №5 / АИР132M4 (11,0 / 1500) 8000 2450 1500 Договорная
ВЦП 6-45 №5 / АИР160S4 (15,0 / 1500) 10500 2150 1500 Договорная

ВЦП 6-45 №6,3 исполнение №5

Вентилятор / электродвигатель Рабочая точка вентилятора: Производительность, м3/ч Рабочая точка вентилятора: Давление, Па Частота вращения дв., об./мин Цена,
грн. с НДС
ВЦП 6-45 №6,3 / АИР132M4 (11,0 / 1500) 9000 2300 1500 Договорная
ВЦП 6-45 №6,3 / АИР160S4 (15,0 / 1500) 11700 2400 1500 Договорная
ВЦП 6-45 №6,3 / АИР160M4 (18,5 / 1500) 12000 2800 1500 Договорная
ВЦП 6-45 №6,3 / АИР180S4 (22,0 / 1500) 15000 2450 1500 Договорная
ВЦП 6-45 №6,3 / АИР180M4 (30,0 / 1500) 17800 2100 1500 Договорная

ВЦП 6-45 №8 исполнение №5

Вентилятор / электродвигатель Рабочая точка вентилятора: Производительность, м3/ч Рабочая точка вентилятора: Давление, Па Частота вращения дв., об./мин Цена,
грн. с НДС
ВЦП 6-45 №8 / АИР160S4 (15,0 / 1500) 14000 1900 1500 Договорная
ВЦП 6-45 №8 / АИР180M4 (30,0 / 1500) 15000 3500 1500 Договорная
ВЦП 6-45 №8 / АИР160M4 (18,5 / 1500) 17500 2450 1500 Договорная
ВЦП 6-45 №8 / АИР180S4 (22,0 / 1500) 18300 2400 1500 Договорная
ВЦП 6-45 №8 / АИР200M4 (37,0 / 1500) 21500 3100 1500 Договорная
ВЦП 6-45 №8 / АИР200L4 (45,0 / 1500) 29000 2750 1500 Договорная

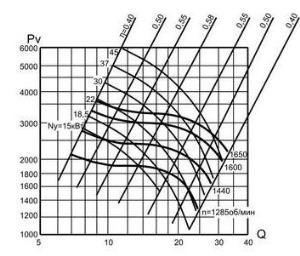

Аэродинамические характеристики вентиляторов ВЦП 6-45

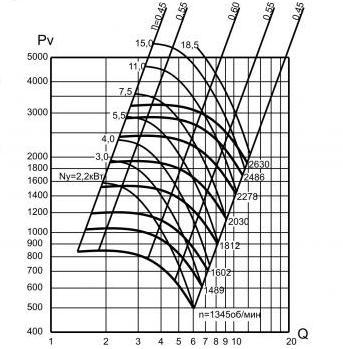

ВЦП 6-45 №5

Центробежный вентилятор ВЦП 6-45 (ВР 154-21): габаритные и присоединительные размеры
УСЛОВНЫЕ ОБОЗНАЧЕНИЯ:
Pv - полное давление,
Па;
Q - производительность,
тыс. м3/ч;
- установочная мощность,
кВт;
n - частота вращения
рабочего колеса, об/мин;
? - КПД.

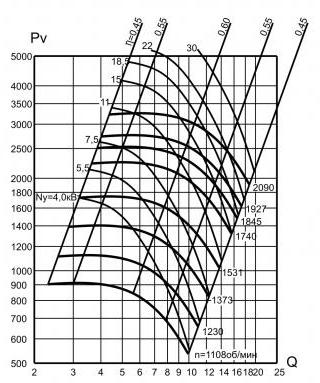

ВЦП 6-45 №6,3

Центробежный вентилятор ВЦП 6-45 (ВР 154-21): габаритные и присоединительные размеры
УСЛОВНЫЕ ОБОЗНАЧЕНИЯ:
Pv - полное давление,
Па;
Q - производительность,
тыс. м3/ч;
- установочная мощность,
кВт;
n - частота вращения
рабочего колеса, об/мин;
? - КПД.

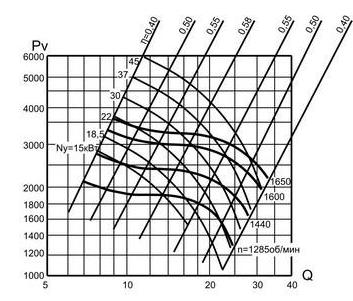

ВЦП 6-45 №8

Центробежный вентилятор ВЦП 6-45 (ВР 154-21): габаритные и присоединительные размеры
УСЛОВНЫЕ ОБОЗНАЧЕНИЯ:
Pv - полное давление,
Па;
Q - производительность,
тыс. м3/ч;
- установочная мощность,
кВт;
n - частота вращения
рабочего колеса, об/мин;
? - КПД.

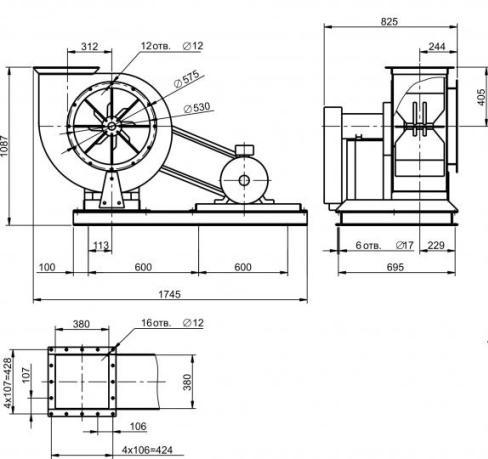

Габаритные и присоединительные размеры центробежных вентиляторов (радиальных вентиляторов) пылевые ВЦП 6-45

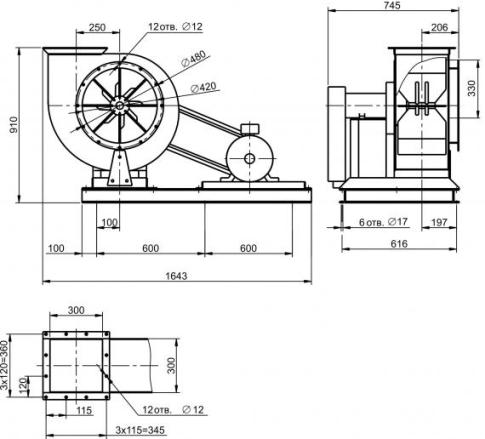

ВЦП 6-45 №5

Центробежный вентилятор ВЦП 6-45 (ВР 154-21): габаритные и присоединительные размеры

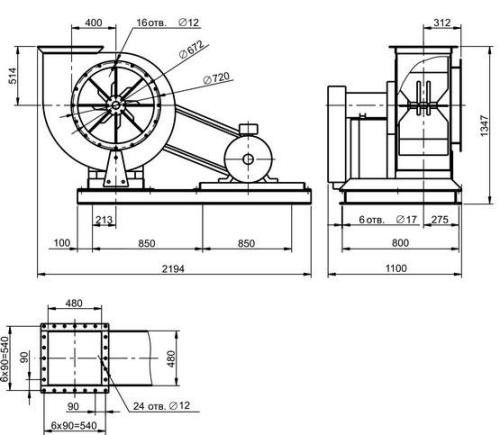

ВЦП 6-45 №6,3

Центробежный вентилятор ВЦП 6-45 (ВР 154-21): габаритные и присоединительные размеры

ВЦП 6-45 №8
