Дымососы типа ДН - НЖ:


Центробежные дымососы одностороннего всасывания типа ДН - НЖ предназначены для отсасывания из печей обжига металлургического концентрата дымовых газов с запыленностью до 1 г/м3, содержащих до 11 % сернистого ангидрида.

Перемещаемые дымовые газы должны иметь температуру на входе не выше +400 °С. Условия эксплуатации: умеренный климат, 1, 2, 3 и 4, ГОСТ15150-69.

Запуск дымососов разрешается при температуре в улитке не ниже -30 °С и не выше +400 °С. Все дымососы изготавливаются правого и левого вращения. Правым считается вращение рабочего колеса по часовой стрелке (если смотреть со стороны электродвигателя). Углы разворота улитки 0 °С, 90 °С, 180 С° и 270 °С.

Элементы проточной части дымососов, подвергающиеся воздействию агрессивных газов, изготавливаются из нержавеющей стали 12Х18 Н10Т ГОСТ 5632 - 72 и требует дополнительного охлаждения вала ходовой части (для защиты подшипников от нагрева теплом, распространяющимся вдоль вала от рабочего колеса во время работы машины).

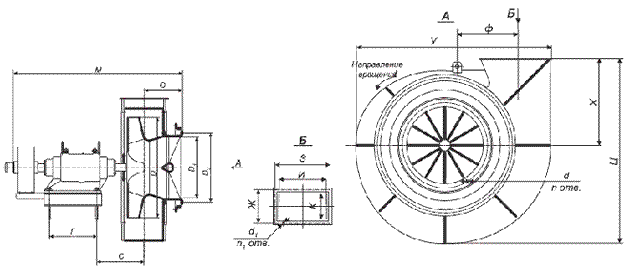

Габаритные и присоединительные размеры.



Тип Размеры, мм
D D1 D2 M O С Г У Ф X И К Ж 3 Ц d d1 n n1
ДН -15 НЖ 1500 1085 1170 2532 746 568 720 2639 950 1091 750 558 638 822,5 2375 18 18 24 18
ДН -17 НЖ 1700 2655 798 603 2750 1105 1048 850 632 712 930 2421 22
ДН -19 НЖ 1900 1235 1325 3200 695 674 850 3265 1229 1230 970 710 790 1050 2775 21 19 24 30
ДН -21 НЖ 2100 1400 1500 3300 960 918 3549 1358 1288 1050 780 870 1130 2984


Технические характеристики

Характеристика ДН-19БНЖ ДН-17НЖ ДН-15НЖ
Диаметр рабочего колеса, мм 1900 1700 1500
Маховой момент ротора, кгс•м?, не более 3800 670 410
Частота вращения, об/мин, не более 1000 1500 1500
Температура газов на входе в дымосос, ° С, не более 400 450 450
Аэродинамические параметры при плотности газов на входе в дымосос 0,525 кг/м? :
производительность, тыс. м?/ч 108 113 77,4
полное давление, даПа 256 500 387
мощность на валу, кВт 93 180 96
номинальная частота вращения, об/мин 985 1480 1480
максимальный КПД, % 82 82 82
Суммарные уровни звуковой мощности, дБ :
шум нагнетания 110,5 127,5 123,5
шум всасывания 107,5 127 123
шум от корпуса 98,5
Габаритные размеры при ?=90°  (без электродвигателя), мм, не более :
длина (вдоль вала) 3168 2575 2715
ширина 3610 3450 3130
высота 2775 2430 2150
Масса (без электродвигателя), т, не более 4,13 3,06 2,76
