Центробежные вентиляторы горячего дутья ВДН
Общие сведения о тягодутьевых вентиляторах ВДН

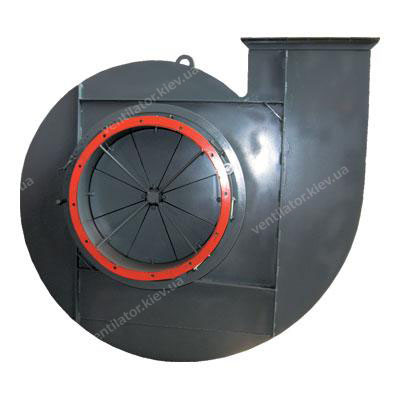

Центробежные вентиляторы горячего дутья одностороннего всасывания ВДН применяются для подачи воздуха в топочные камеры котлоагрегатов котельных цехов тепловых электростанций или крупных промышленных котельных установок. Такими вентиляторами комплектуются котлы с уравновешенной тягой паропроизводительностью 1-25 т/ч, а также газомазутные водогрейные котлы теплопроизводительностью 0,5-16 Гкал/ч. Допускается применение вентиляторов в технологических установках различных отраслей народного хозяйства для перемещения чистого воздуха, а также в качестве дымососов на газомазутных котлах с уравновешенной тягой.
Центробежный (радиальный) вентилятор горячего дутья ВДН состоит из следующих узлов:
- рабочего колеса,
- спирального корпуса,
- всасывающий патрубок,
- электродвигатель,
- привод,
- рама (опора).
Общие сведения о радиальных (центробежных) вентиляторах ВДН
Центробежные (радиальные) вентиляторы ВДН:
- Среднего и высокого давления
- Одностороннего всасывания
- Вперёд загнутые лопатки
- Количество лопаток - 32
- Направление вращения - правое и левое.
Назначение центробежных (радиальных) вентиляторов ВДН
вентилятор серии ВДН предназначены для подачи воздуха в топочные камеры котлоагрегатов котельных цехов тепловых электростанций или крупных промышленных котельных установок.
Центробежные дутьевые вентиляторы ВДН предназначены для перемещения у воздуха и невзрывоопасных неагрессивных газовоздушных смесей с температурой от -30°С до +200°С, запыленностью до 0,1 г/м3, не содержащих липких, волокнистых и абразивных включений. Рассчитаны на продолжительный режим работы в помещении и на открытом воздухе (вне помещения под навесом) в условиях умеренного климата (климатическое исполнение У, категория размещения 1,2,3,4 ГОСТ 15150-69).
Применение центробежного вентилятора горячего дутья ВДН
Вентиляторы горячего дутья ВДН используются как дымосос на больших котлах со стабильной тягой. К вентилятору сразу может быть изготовлен специальный лопастной направляющий аппарат, благодаря которому можно регулировать расход и давление воздуха.
Углы разворота корпуса вентиляторов ВДН:
Правого вращения (со стороны электродвигателя)
Левого вращения (со стороны электродвигателя)
ООО «Электродвигатели» предлагает на рынке следующие разновидности вентиляторов центробежных (радиальных) горячего дутья ВДН:
вентилятор ВДН.
Основные технические характеристики вентиляторов ВДН
ВДН-6,3 |
625-1380 |
3400-5100 |
3-7,5 |
1000-1500 |
Договорная |
ВДН-8 |
640-2730 |
2400-15360 |
11-15 |
1000-1500 |
Договорная |
ВДН-9 |
780-3430 |
3960-22420 |
11-22 |
1000-1500 |
Договорная |
ВДН-10 |
1030-4290 |
4790-30490 |
11-37 |
1000-1500 |
Договорная |
ВДН-11,2 |
1290-5400 |
6020-42680 |
22-55 |
1000-1500 |
Договорная |
ВДН-12,5 |
1570-6600 |
4690-59470 |
37-90 |
1000-1500 |
Договорная |
ВДН-15 |
1170-9700 |
14510-116200 |
55-315 |
750-1500 |
Договорная |
ВДН-18 |
1317-4210 |
82980-214500 |
90-200 |
750-1000 |
Договорная |
ВДН-17 |
1510-12580 |
20740-168800 |
90-630 |
750-1500 |
Договорная |
ВДН-13 |
1260 |
80000 |
132 |
1500 |
Договорная |
ВДН-20 |
1600-5198 |
115000-309000 |
160-400 |
750-1000 |
Договорная |
ВДН-22 |
3330 |
210000 |
250 |
750 |
Договорная |
ВДН-21 |
3800 |
143000 |
315 |
1000 |
Договорная |
ВДН-26 |
4610 |
350000 |
315-800 |
600-750 |
Договорная |
ВДН-24 |
3950 |
275000 |
400 |
750 |
Договорная |
ВДН-19 |
6550 |
130000 |
400 |
1000 |
Договорная |
ВДН-24х2 |
4380 |
500000 |
400-630 |
600-750 |
Договорная |
ВДН-28 |
5050 |
430000 |
400-800 |
600-750 |
Договорная |
ВДН-31,5 |
9415 |
367000 |
800-1250 |
600-750 |
Договорная |
ВДН-32 |
6030 |
475000 |
1000-1600 |
750-1000 |
Договорная |
ВДН-36х2 |
12300 |
730000 |
2000-4000 |
600-750 |
Договорная |
ВДН-25х2 |
8750 |
500000 |
2500 |
1000 |
Договорная |
ВДН-25х2-І |
9540 |
504000 |
2500 |
750-1000 |
Договорная |
ВДН-25х2-ІІ |
10175 |
500000 |
2500 |
1000 |
Договорная |
ВДН-28х2-І |
12300 |
730000 |
3150 |
1000 |
Договорная |
|
Аэродинамические характеристики вентиляторов ВДН

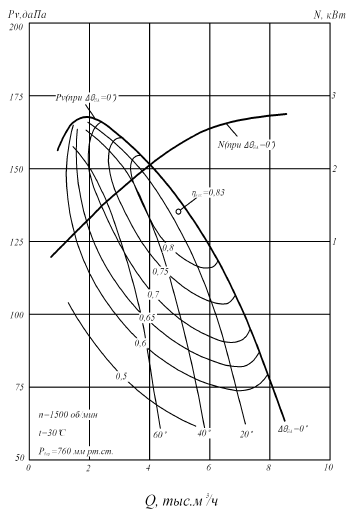

ВДН-6,3
УСЛОВНЫЕ ОБОЗНАЧЕНИЯ |
Q |
- Производительность, тыс. м3/ч |
Pv |
- Полное давление, даПа |
N |
- Установочная мощность, кВт |

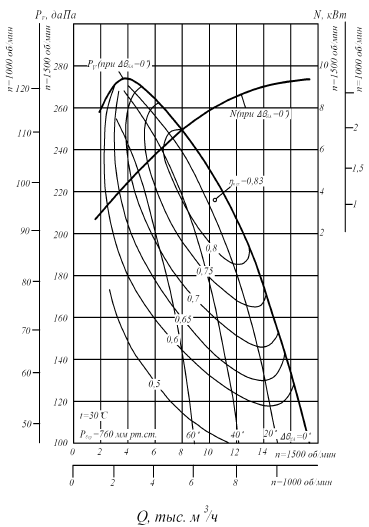

ВДН-8
УСЛОВНЫЕ ОБОЗНАЧЕНИЯ |
Q |
- Производительность, тыс. м3/ч |
Pv |
- Полное давление, даПа |
N |
- Установочная мощность, кВт |

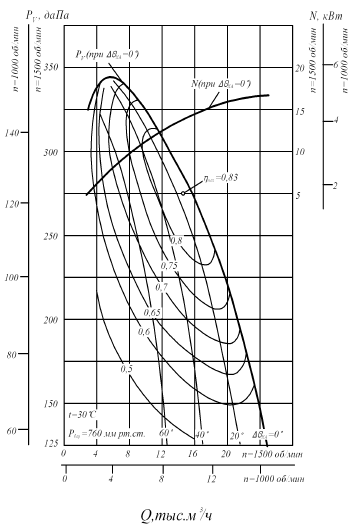

ВДН-9
УСЛОВНЫЕ ОБОЗНАЧЕНИЯ |
Q |
- Производительность, тыс. м3/ч |
Pv |
- Полное давление, даПа |
N |
- Установочная мощность, кВт |
η |
- КПД |

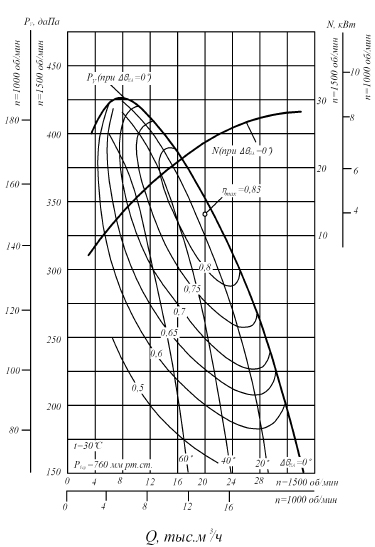

ВДН-10
УСЛОВНЫЕ ОБОЗНАЧЕНИЯ |
Q |
- Производительность, тыс. м3/ч |
Pv |
- Полное давление, даПа |
N |
- Установочная мощность, кВт |
η |
- КПД |

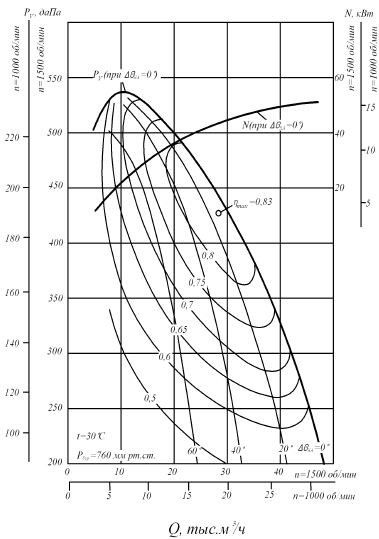

ВДН-11,2
УСЛОВНЫЕ ОБОЗНАЧЕНИЯ |
Q |
- Производительность, тыс. м3/ч |
Pv |
- Полное давление, даПа |
N |
- Установочная мощность, кВт |
η |
- КПД |

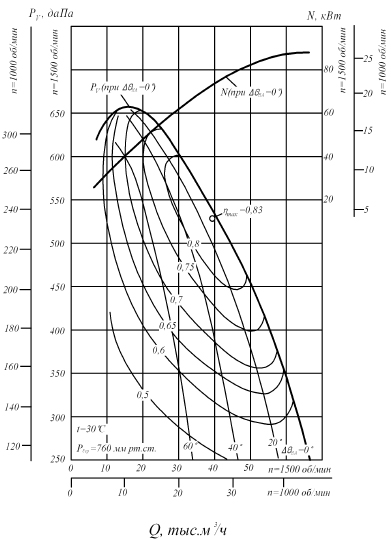

ВДН-12,5
УСЛОВНЫЕ ОБОЗНАЧЕНИЯ |
Q |
- Производительность, тыс. м3/ч |
Pv |
- Полное давление, даПа |
N |
- Установочная мощность, кВт |
η |
- КПД |

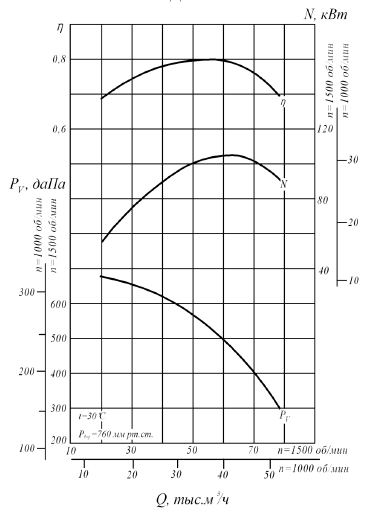

ВДН-13
УСЛОВНЫЕ ОБОЗНАЧЕНИЯ |
Q |
- Производительность, тыс. м3/ч |
Pv |
- Полное давление, даПа |
N |
- Установочная мощность, кВт |
η |
- КПД |

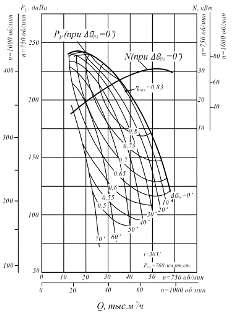

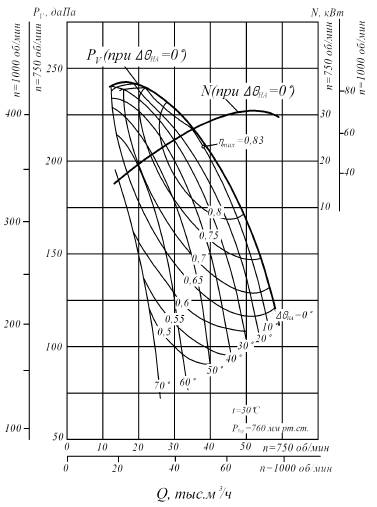

ВДН-15
УСЛОВНЫЕ ОБОЗНАЧЕНИЯ |
Q |
- Производительность, тыс. м3/ч |
Pv |
- Полное давление, даПа |
N |
- Установочная мощность, кВт |
η |
- КПД |

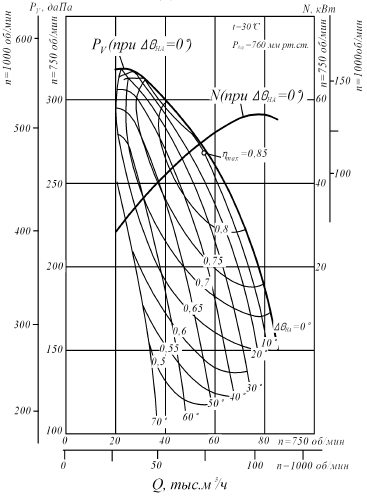

ВДН-17
УСЛОВНЫЕ ОБОЗНАЧЕНИЯ |
Q |
- Производительность, тыс. м3/ч |
Pv |
- Полное давление, даПа |
N |
- Установочная мощность, кВт |
η |
- КПД |

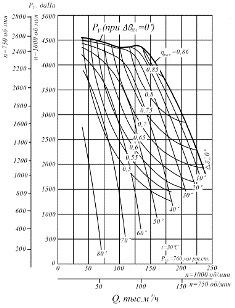

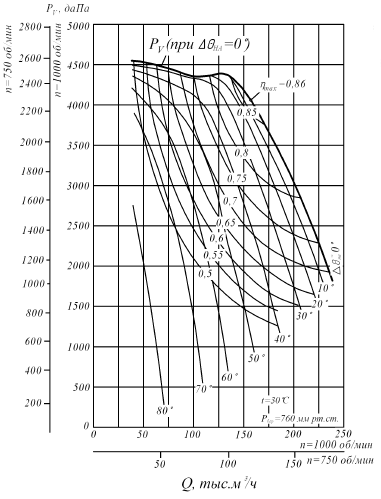

ВДН-18
УСЛОВНЫЕ ОБОЗНАЧЕНИЯ |
Q |
- Производительность, тыс. м3/ч |
Pv |
- Полное давление, даПа |
N |
- Установочная мощность, кВт |
η |
- КПД |

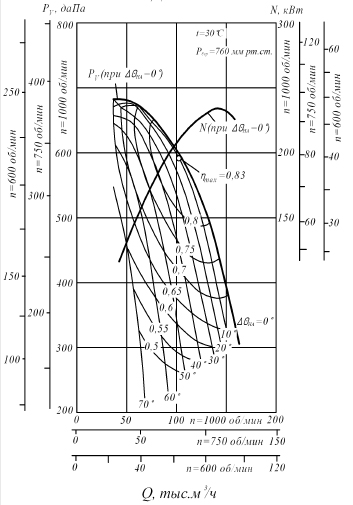

ВДН-19
УСЛОВНЫЕ ОБОЗНАЧЕНИЯ |
Q |
- Производительность, тыс. м3/ч |
Pv |
- Полное давление, даПа |
N |
- Установочная мощность, кВт |
η |
- КПД |

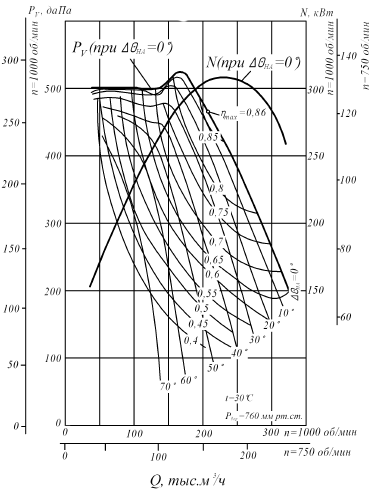

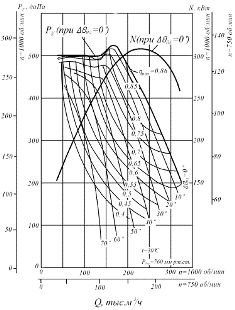

ВДН-20
УСЛОВНЫЕ ОБОЗНАЧЕНИЯ |
Q |
- Производительность, тыс. м3/ч |
Pv |
- Полное давление, даПа |
N |
- Установочная мощность, кВт |
η |
- КПД |

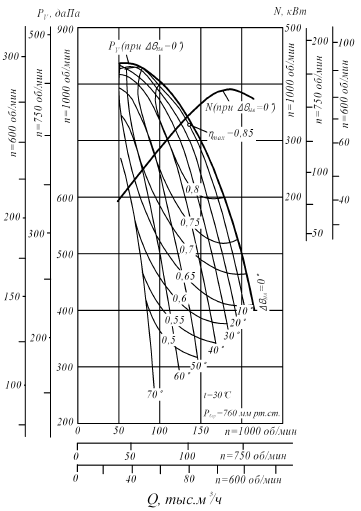

ВДН-21
УСЛОВНЫЕ ОБОЗНАЧЕНИЯ |
Q |
- Производительность, тыс. м3/ч |
Pv |
- Полное давление, даПа |
N |
- Установочная мощность, кВт |
η |
- КПД |

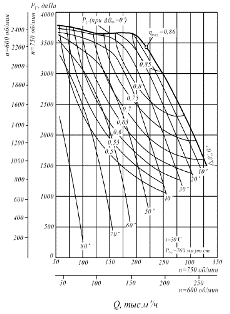

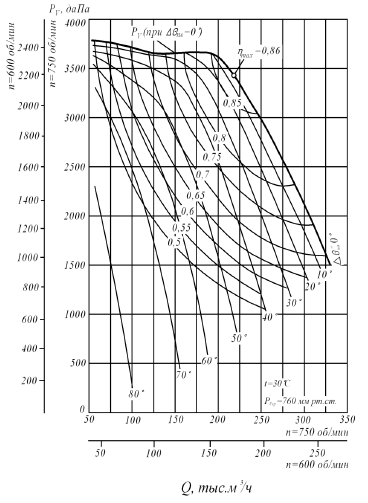

ВДН-22
УСЛОВНЫЕ ОБОЗНАЧЕНИЯ |
Q |
- Производительность, тыс. м3/ч |
Pv |
- Полное давление, даПа |
N |
- Установочная мощность, кВт |
η |
- КПД |

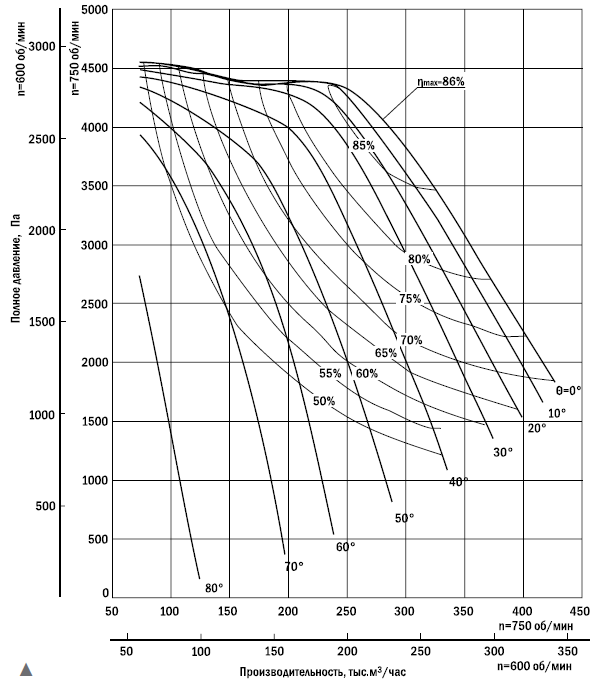

ВДН-24
УСЛОВНЫЕ ОБОЗНАЧЕНИЯ |
ηmax |
- КПД |

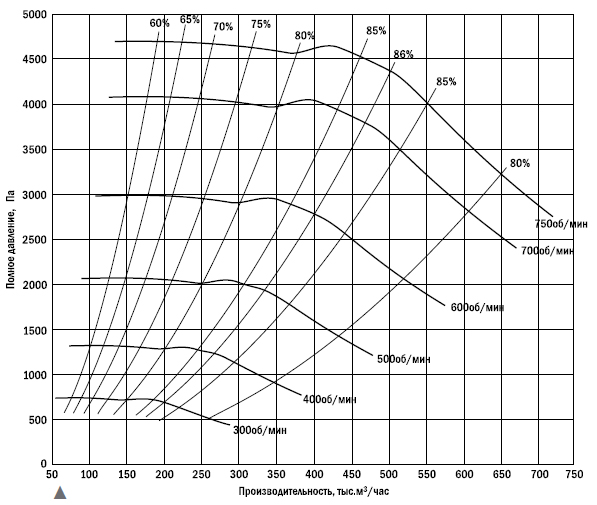

ВДН-24х2
УСЛОВНЫЕ ОБОЗНАЧЕНИЯ |
ηmax |
- КПД |

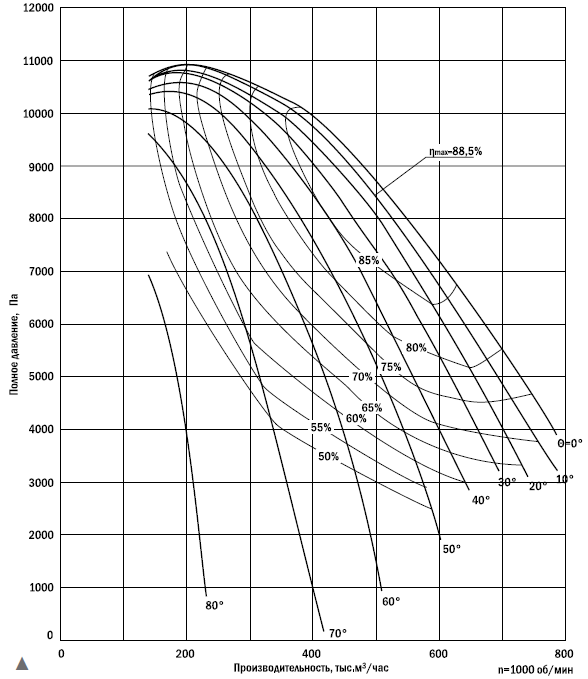

ВДН-25х2
УСЛОВНЫЕ ОБОЗНАЧЕНИЯ |
ηmax |
- КПД |

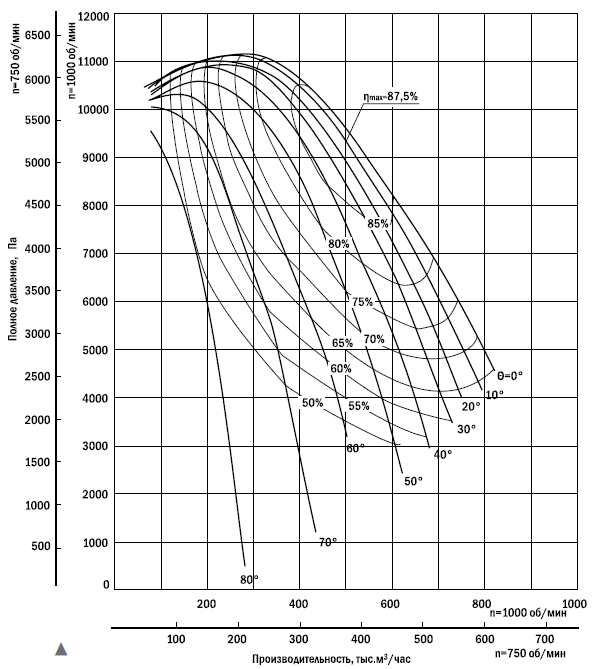

ВДН-25х2-І
УСЛОВНЫЕ ОБОЗНАЧЕНИЯ |
ηmax |
- КПД |

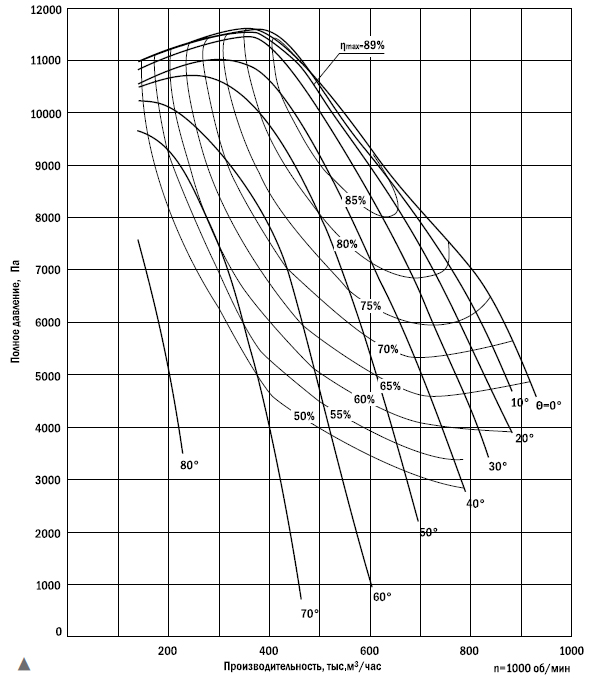

ВДН-25х2-ІІ
УСЛОВНЫЕ ОБОЗНАЧЕНИЯ |
ηmax |
- КПД |

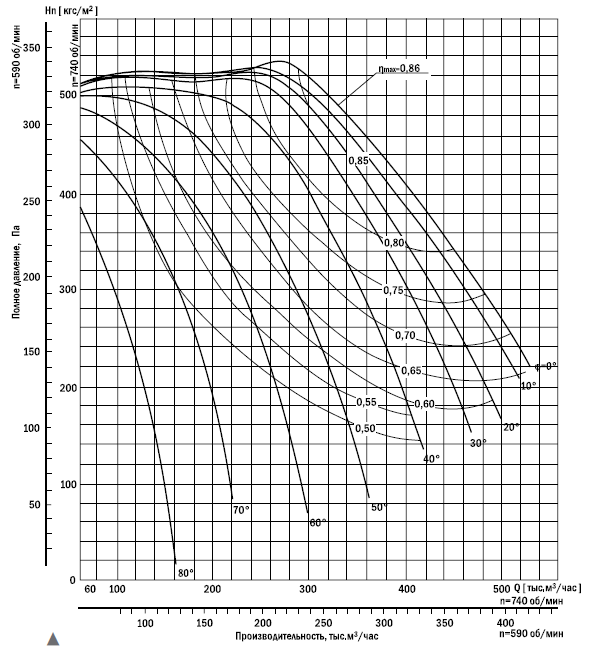

ВДН-26
УСЛОВНЫЕ ОБОЗНАЧЕНИЯ |
ηmax |
- КПД |

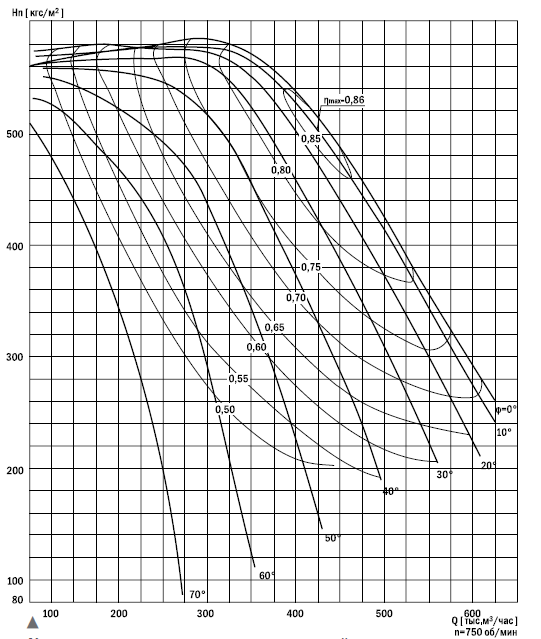

ВДН-28
УСЛОВНЫЕ ОБОЗНАЧЕНИЯ |
ηmax |
- КПД |

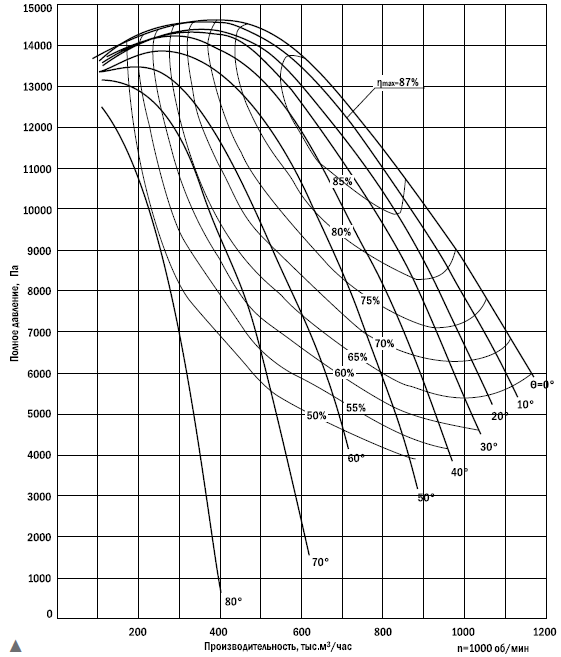

ВДН-28х2-І
УСЛОВНЫЕ ОБОЗНАЧЕНИЯ |
ηmax |
- КПД |

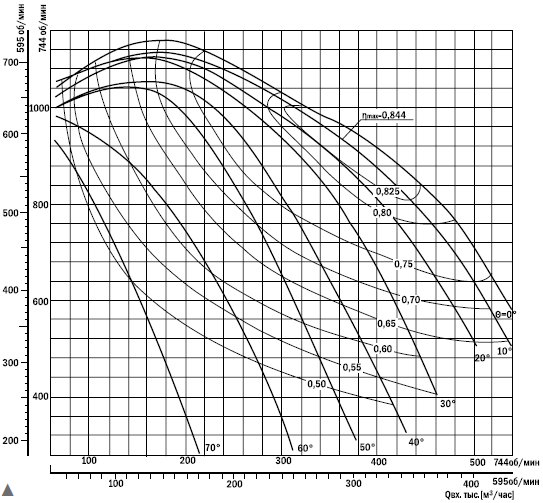

ВДН-31,5
УСЛОВНЫЕ ОБОЗНАЧЕНИЯ |
ηmax |
- КПД |

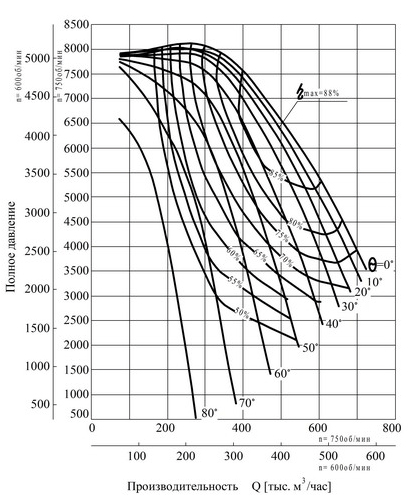

ВДН-32
УСЛОВНЫЕ ОБОЗНАЧЕНИЯ |
ηmax |
- КПД |

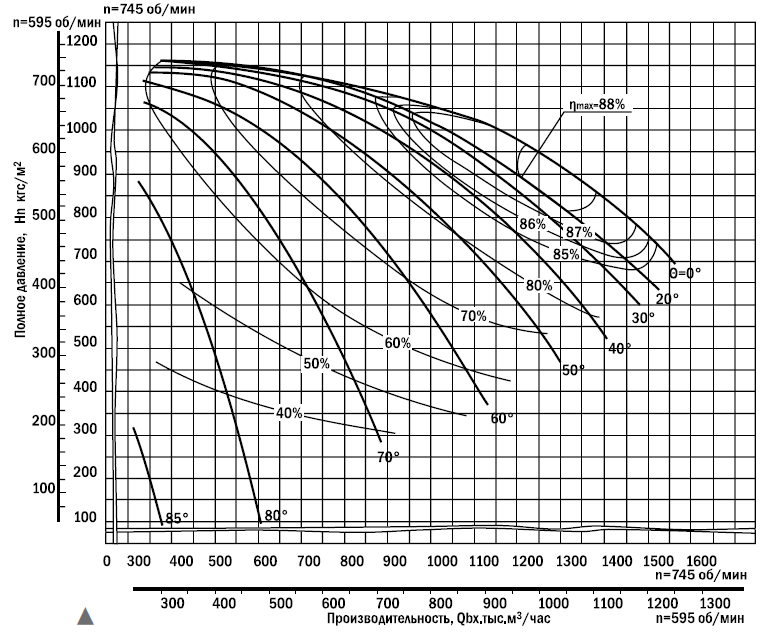

ВДН-36х2
УСЛОВНЫЕ ОБОЗНАЧЕНИЯ |
ηmax |
- КПД |

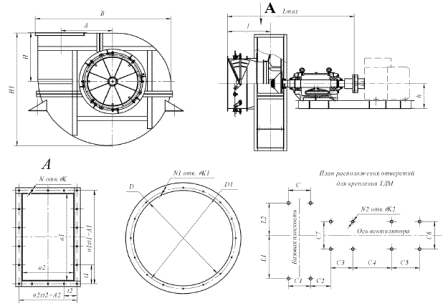

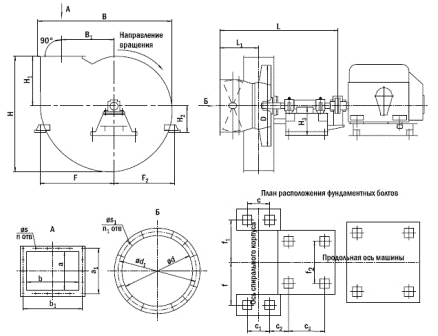

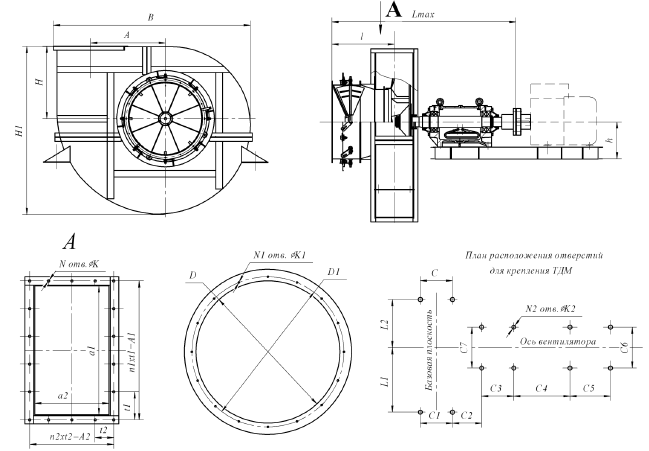

Габаритные и присоединительные размеры центробежных вентиляторов горячего дутья ВДН
ВДН-6,3
Модель |
Габаритные размеры, мм |
h |
H |
H1 |
B |
I |
Lmax |
A |
ВДН-6,3 |
430 |
460 |
964 |
1033 |
380 |
883 |
395 |
Модель |
Присоединительные размеры, мм |
A1 |
A2 |
a1 |
a2 |
t1 |
t2 |
N |
N1 |
n1 |
n2 |
K |
K1 |
D |
D1 |
ВДН-6,3 |
354 |
276 |
309 |
118 |
59 |
69 |
20 |
12 |
6 |
4 |
14 |
12 |
404 |
440 |
Модель |
Крепёжные размеры, мм |
N2 |
K2 |
C |
C1 |
C2 |
ВДН-6,3 |
4 |
26 |
244 |
610 |
310 |
ВДН-8
<
Модель |
Габаритные размеры, мм |
h |
H |
H1 |
B |
I |
Lmax |
A |
ВДН-8 |
582 |
560 |
1218 |
1338 |
470 |
1210 |
520 |
Модель |
Присоединительные размеры, мм |
A1 |
A2 |
a1 |
a2 |
t1 |
t2 |
N |
N1 |
n1 |
n2 |
K |
K1 |
D |
D1 |
ВДН-8 |
460 |
350 |
400 |
300 |
58 |
70 |
26 |
12 |
8 |
5 |
14 |
12 |
530 |
570 |
Модель |
Крепёжные размеры, мм |
N2 |
K2 |
C |
C1 |
C2 |
ВДН-8 |
4 |
26 |
277 |
610 |
330 |
ВДН-9
Модель |
Габаритные размеры, мм |
h |
H |
H1 |
B |
I |
Lmax |
A |
ВДН-9 |
1030 |
630 |
1370 |
1510 |
489 |
2080 |
585 |
Модель |
Присоединительные размеры, мм |
A1 |
A2 |
a1 |
a2 |
t1 |
t2 |
N |
N1 |
n1 |
n2 |
K |
K1 |
D |
D1 |
ВДН-9 |
512 |
390 |
450 |
338 |
64 |
78 |
28 |
12 |
8 |
6 |
14 |
12 |
530 |
570 |
Модель |
Крепёжные размеры, мм |
N2 |
K2 |
C |
C1 |
C2 |
ВДН-9 |
6 |
26 |
700 |
1000 |
850 |
ВДН-10
Модель |
Габаритные размеры, мм |
h |
H |
H1 |
B |
I |
Lmax |
A |
ВДН-10 |
602 |
700 |
1520 |
1670 |
555 |
1400 |
650 |
Модель |
Присоединительные размеры, мм |
A1 |
A2 |
a1 |
a2 |
t1 |
t2 |
N |
N1 |
n1 |
n2 |
K |
K1 |
D |
D1 |
ВДН-10 |
572 |
438 |
500 |
375 |
63 |
88 |
28 |
12 |
8 |
6 |
14 |
12 |
660 |
702 |
Модель |
Крепёжные размеры, мм |
N2 |
K2 |
C |
C1 |
C2 |
ВДН-10 |
4 |
26 |
315 |
610 |
330 |
ВДН-11,2
Модель |
Габаритные размеры, мм |
h |
H |
H1 |
B |
I |
Lmax |
A |
ВДН-11,2 |
702 |
785 |
1705 |
1880 |
579 |
1543 |
728 |
Модель |
Присоединительные размеры, мм |
A1 |
A2 |
a1 |
a2 |
t1 |
t2 |
N |
N1 |
n1 |
n2 |
K |
K1 |
D |
D1 |
ВДН-11,2 |
640 |
480 |
560 |
420 |
80 |
80 |
28 |
12 |
8 |
6 |
14 |
12 |
660 |
702 |
Модель |
Крепёжные размеры, мм |
N2 |
K2 |
C |
C1 |
C2 |
ВДН-11,2 |
4 |
26 |
343 |
760 |
565 |
ВДН-12,5
Модель |
Габаритные размеры, мм |
h |
H |
H1 |
B |
I |
Lmax |
A |
ВДН-12,5 |
732 |
875 |
1885 |
2100 |
667 |
1751 |
813 |
Модель |
Присоединительные размеры, мм |
A1 |
A2 |
a1 |
a2 |
t1 |
t2 |
N |
N1 |
n1 |
n2 |
K |
K1 |
D |
D1 |
ВДН-12,5 |
704 |
540 |
625 |
470 |
64 |
90 |
34 |
16 |
11 |
6 |
14 |
12 |
830 |
875 |
Модель |
Крепёжные размеры, мм |
N2 |
K2 |
C |
C1 |
C2 |
ВДН-12,5 |
4 |
26 |
368 |
760 |
565 |

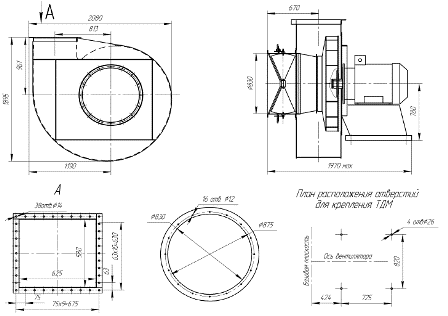

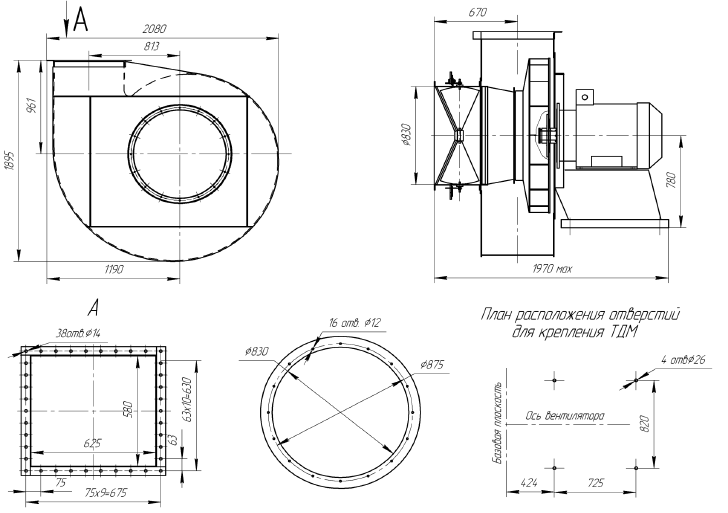

ВДН-13
ВДН-15
С4, С5, С6 – размеры уточняются при выборе электродвигателя
Модель |
Габаритные размеры, мм |
h |
H |
H1 |
B |
I |
Lmax |
A |
ВДН-15 |
626 |
950 |
2250 |
2640 |
752 |
2403 |
975 |
Модель |
Присоединительные размеры, мм |
A1 |
A2 |
a1 |
a2 |
t1 |
t2 |
N |
N1 |
n1 |
n2 |
K |
K1 |
D |
D1 |
ВДН-15 |
842 |
640 |
750 |
560 |
140 |
213 |
18 |
16 |
5 |
4 |
14 |
14 |
970 |
1070 |
Модель |
Крепёжные размеры, мм |
N2 |
K2 |
C |
C1 |
C2 |
C3 |
C7 |
L1 |
L2 |
ВДН-15 |
8 |
24 |
772 |
772 |
314 |
670 |
890 |
600 |
600 |
ВДН-17
<
С4, С5, С6 – размеры уточняются при выборе электродвигателя
Модель |
Габаритные размеры, мм |
h |
H |
H1 |
B |
I |
Lmax |
A |
ВДН-17 |
626 |
1050 |
2550 |
2950 |
817 |
2498 |
1105 |
Модель |
Присоединительные размеры, мм |
A1 |
A2 |
a1 |
a2 |
t1 |
t2 |
N |
N1 |
n1 |
n2 |
K |
K1 |
D |
D1 |
ВДН-17 |
942 |
720 |
850 |
630 |
157 |
240 |
18 |
16 |
5 |
4 |
14 |
19 |
1100 |
1200 |
Модель |
Крепёжные размеры, мм |
N2 |
K2 |
C |
C1 |
C2 |
C3 |
C7 |
L1 |
L2 |
ВДН-17 |
8 |
24 |
842 |
842 |
309 |
670 |
890 |
650 |
650 |
ВДН-18
С4, С5, С6 – размеры уточняются при выборе электродвигателя
Модель |
Габаритные размеры, мм |
h |
H |
H1 |
B |
I |
Lmax |
A |
ВДН-18 |
545 |
1375 |
3428 |
4287 |
1010 |
3171 |
1572 |
Модель |
Присоединительные размеры, мм |
A1 |
A2 |
a1 |
a2 |
t1 |
t2 |
N |
N1 |
n1 |
n2 |
K |
K1 |
D |
D1 |
ВДН-18 |
1750 |
1200 |
1620 |
1080 |
292 |
300 |
20 |
24 |
6 |
4 |
19 |
19 |
1650 |
1755 |
Модель |
Крепёжные размеры, мм |
N2 |
K2 |
C |
C1 |
C2 |
C3 |
C7 |
L1 |
L2 |
ВДН-18 |
8 |
28 |
830 |
830 |
454 |
850 |
975 |
1885 |
1370 |
ВДН-19
С4, С5, С6 – размеры уточняются при выборе электродвигателя
Модель |
Габаритные размеры, мм |
h |
H |
H1 |
B |
I |
Lmax |
A |
ВДН-19 |
545 |
1286 |
3075 |
3290 |
953 |
2893 |
1365 |
Модель |
Присоединительные размеры, мм |
A1 |
A2 |
a1 |
a2 |
t1 |
t2 |
N |
N1 |
n1 |
n2 |
K |
K1 |
D |
D1 |
ВДН-19 |
1170 |
900 |
1050 |
780 |
292 |
300 |
14 |
24 |
4 |
3 |
19 |
19 |
1400 |
1500 |
Модель |
Крепёжные размеры, мм |
N2 |
K2 |
C |
C1 |
C2 |
C3 |
C7 |
L1 |
L2 |
ВДН-19 |
8 |
28 |
670 |
670 |
380 |
850 |
975 |
1927 |
1585 |
ВДН-20
С4, С5, С6 – размеры уточняются при выборе электродвигателя
Модель |
Габаритные размеры, мм |
h |
H |
H1 |
B |
I |
Lmax |
A |
ВДН-20 |
545 |
1500 |
3840 |
4710 |
1140 |
3301 |
1720 |
Модель |
Присоединительные размеры, мм |
A1 |
A2 |
a1 |
a2 |
t1 |
t2 |
N |
N1 |
n1 |
n2 |
K |
K1 |
D |
D1 |
ВДН-20 |
1930 |
1320 |
1800 |
1200 |
322 |
264 |
22 |
24 |
6 |
5 |
19 |
19 |
1800 |
1905 |
Модель |
Крепёжные размеры, мм |
N2 |
K2 |
C |
C1 |
C2 |
C3 |
C7 |
L1 |
L2 |
ВДН-20 |
8 |
28 |
920 |
920 |
469 |
850 |
975 |
2127 |
1620 |
ВДН-21
С4, С5, С6 – размеры уточняются при выборе электродвигателя
Модель |
Габаритные размеры, мм |
h |
H |
H1 |
B |
I |
Lmax |
A |
ВДН-21 |
545 |
1286 |
4070 |
3205 |
953 |
2893 |
1365 |
Модель |
Присоединительные размеры, мм |
A1 |
A2 |
a1 |
a2 |
t1 |
t2 |
N |
N1 |
n1 |
n2 |
K |
K1 |
D |
D1 |
ВДН-21 |
1170 |
900 |
1050 |
780 |
292 |
300 |
14 |
24 |
4 |
3 |
19 |
19 |
1400 |
1500 |
Модель |
Крепёжные размеры, мм |
N2 |
K2 |
C |
C1 |
C2 |
C3 |
C7 |
L1 |
L2 |
ВДН-21 |
8 |
28 |
670 |
670 |
380 |
850 |
975 |
1386 |
1095 |
ВДН-22
С4, С5, С6 – размеры уточняются при выборе электродвигателя
Модель |
Габаритные размеры, мм |
h |
H |
H1 |
B |
I |
Lmax |
A |
ВДН-22 |
630 |
1650 |
4110 |
5100 |
1250 |
3721 |
1865 |
Модель |
Присоединительные размеры, мм |
A1 |
A2 |
a1 |
a2 |
t1 |
t2 |
N |
N1 |
n1 |
n2 |
K |
K1 |
D |
D1 |
ВДН-22 |
2112 |
1450 |
1980 |
1320 |
302 |
290 |
24 |
24 |
7 |
5 |
19 |
19 |
2020 |
2119 |
Модель |
Крепёжные размеры, мм |
N2 |
K2 |
C |
C1 |
C2 |
C3 |
C7 |
L1 |
L2 |
ВДН-22 |
8 |
28 |
920 |
920 |
649 |
920 |
105 |
2450 |
1850 |
ВДН-24
Модель |
Габаритные размеры, мм |
B |
B1 |
D |
H |
H1 |
H2 |
H3 |
L |
L1 |
ВДН-24 |
5402 |
2040 |
2400 |
4515 |
1710 |
3300 |
630 |
3899 |
1365 |
Модель |
Присоединительные размеры, мм |
a |
a1 |
b |
b1 |
d |
d1 |
n |
n1 |
s |
s1 |
ВДН-24 |
1490 |
1600 |
2160 |
2292 |
2100 |
2180 |
26 |
24 |
22 |
19 |
Модель |
Установочные размеры, мм |
c |
c1 |
c2 |
c3 |
f |
f1 |
f2 |
ВДН-24 |
1270 |
1760 |
300 |
920 |
1325 |
1860 |
1050 |
ВДН-24х2
<
Модель |
Габаритные размеры, мм |
B |
B1 |
D |
H |
H1 |
H2 |
H3 |
H4 |
L |
L1 |
ВДН-24х2 |
2040 |
2780 |
2400 |
1770 |
1450 |
1450 |
- |
880 |
5900 |
4748 |
Модель |
Присоединительные размеры, мм |
a |
a1 |
a2 |
a3 |
b |
b1 |
b2 |
b3 |
n |
n1 |
s |
s1 |
ВДН-24х2 |
2880 |
3000 |
2160 |
2280 |
1300 |
1410 |
3900 |
4020 |
24 |
40 |
19 |
19 |
Модель |
Установочные размеры, мм |
c |
c' |
c1 |
c1' |
c2 |
c2' |
c3 |
c3' |
c4 |
f |
f1 |
f2 |
f3 |
f4 |
ВДН-24х2 |
3630 |
3630 |
245 |
245 |
- |
- |
805 |
805 |
430 |
1250 |
1250 |
900 |
900 |
1300 |
ВДН-25х2
Модель |
Габаритные размеры, мм |
B |
B1 |
D |
H |
H1 |
H2 |
H3 |
H4 |
L |
L1 |
ВДН-25х2 |
1867 |
2350 |
2500 |
1765 |
1380 |
1600 |
1505 |
980 |
5600 |
4785 |
Модель |
Присоединительные размеры, мм |
a |
a1 |
a2 |
a3 |
b |
b1 |
b2 |
b3 |
n |
n1 |
s |
s1 |
ВДН-25х2 |
2250 |
2358 |
1815 |
1925 |
1175 |
1275 |
3675 |
3783 |
32 |
36 |
22 |
22 |
Модель |
Установочные размеры, мм |
c |
c' |
c1 |
c1' |
c2 |
c2' |
c3 |
c3' |
c4 |
f |
f1 |
f2 |
f3 |
f4 |
ВДН-25х2 |
3000 |
3000 |
345 |
345 |
400 |
400 |
475 |
475 |
420 |
1200 |
1400 |
810 |
810 |
1300 |
ВДН-25х2-І
Модель |
Габаритные размеры, мм |
B |
B1 |
D |
H |
H1 |
H2 |
H3 |
H4 |
L |
L1 |
ВДН-25х2-І |
1867 |
2350 |
2500 |
1765 |
1380 |
1670 |
1225 |
980 |
5600 |
4785 |
Модель |
Присоединительные размеры, мм |
a |
a1 |
a2 |
a3 |
b |
b1 |
b2 |
b3 |
n |
n1 |
s |
s1 |
ВДН-25х2-І |
2250 |
2358 |
1815 |
1925 |
1175 |
1275 |
3675 |
3783 |
32 |
36 |
22 |
22 |
Модель |
Установочные размеры, мм |
c |
c' |
c1 |
c1' |
c2 |
c2' |
c3 |
c3' |
c4 |
f |
f1 |
f2 |
f3 |
f4 |
ВДН-25х2-І |
3000 |
3000 |
345 |
345 |
400 |
400 |
475 |
475 |
420 |
1640 |
910 |
810 |
810 |
1300 |
ВДН-25х2-ІІ
Модель |
Габаритные размеры, мм |
B |
B1 |
D |
H |
H1 |
H2 |
H3 |
H4 |
L |
L1 |
ВДН-25х2-ІІ |
1867 |
2350 |
2500 |
1765 |
1380 |
1670 |
1505 |
980 |
5600 |
4725 |
Модель |
Присоединительные размеры, мм |
a |
a1 |
a2 |
a3 |
b |
b1 |
b2 |
b3 |
n |
n1 |
s |
s1 |
ВДН-25х2-ІІ |
2250 |
2358 |
1815 |
1925 |
1175 |
1275 |
3675 |
3783 |
32 |
36 |
22 |
22 |
Модель |
Установочные размеры, мм |
c |
c' |
c1 |
c1' |
c2 |
c2' |
c3 |
c3' |
c4 |
f |
f1 |
f2 |
f3 |
f4 |
ВДН-25х2-ІІ |
3000 |
3000 |
345 |
345 |
400 |
400 |
475 |
475 |
420 |
1200 |
1400 |
810 |
810 |
1300 |
ВДН-26
Модель |
Габаритные размеры, мм |
B |
B1 |
D |
H |
H1 |
H2 |
H3 |
L |
L1 |
ВДН-26 |
5930 |
2210 |
2600 |
4730 |
1855 |
3650 |
630 |
4015 |
1450 |
Модель |
Присоединительные размеры, мм |
a |
a1 |
b |
b1 |
d |
d1 |
n |
n1 |
s |
s1 |
ВДН-26 |
1560 |
1600 |
2340 |
2472 |
2300 |
2370 |
28 |
24 |
22 |
19 |
Модель |
Установочные размеры, мм |
c |
c1 |
c2 |
c3 |
f |
f1 |
f2 |
ВДН-26 |
1270 |
1870 |
276 |
920 |
1550 |
2200 |
1050 |
ВДН-28
Модель |
Габаритные размеры, мм |
B |
B1 |
D |
H |
H1 |
H2 |
H3 |
L |
L1 |
ВДН-28 |
6400 |
2380 |
2800 |
5100 |
2000 |
1810 |
630 |
4248 |
1628 |
Модель |
Присоединительные размеры, мм |
a |
a1 |
b |
b1 |
d |
d1 |
n |
n1 |
s |
s1 |
ВДН-28 |
1680 |
1800 |
2520 |
2652 |
2500 |
2630 |
30 |
24 |
22 |
22 |
Модель |
Установочные размеры, мм |
c |
c1 |
c2 |
c3 |
f |
f1 |
f2 |
ВДН-28 |
2440 |
2440 |
45 |
920 |
1300 |
1850 |
1050 |
ВДН-28х2-І
Модель |
Габаритные размеры, мм |
B |
B1 |
D |
H |
H1 |
H2 |
H3 |
H4 |
L |
L1 |
ВДН-28х2-І |
2092 |
2410 |
2800 |
1980 |
1500 |
1500 |
1715 |
1230 |
6300 |
4880 |
Модель |
Присоединительные размеры, мм |
a |
a1 |
a2 |
a3 |
b |
b1 |
b2 |
b3 |
n |
n1 |
s |
s1 |
ВДН-28х2-І |
2240 |
2340 |
2035 |
2147 |
1315 |
1427 |
4115 |
4230 |
34 |
40 |
19 |
19 |
Модель |
Установочные размеры, мм |
c |
c' |
c1 |
c1' |
c2 |
c2' |
c3 |
c3' |
c4 |
f |
f1 |
f2 |
f3 |
f4 |
ВДН-28х2-І |
2990 |
2990 |
745 |
555 |
- |
- |
770 |
960 |
650 |
1500 |
1520 |
1320 |
720 |
1390 |
ВДН-31,5
Модель |
Габаритные размеры, мм |
B |
B1 |
D |
H |
H1 |
H2 |
H3 |
L |
L1 |
ВДН-31,5 |
5160 |
2002 |
3160 |
4725 |
2156 |
1350 |
830 |
3892 |
1188 |
Модель |
Присоединительные размеры, мм |
a |
a1 |
b |
b1 |
d |
d1 |
n |
n1 |
s |
s1 |
ВДН-31,5 |
1148 |
1280 |
1539 |
1673 |
2020 |
2110 |
24 |
24 |
22 |
19 |
Модель |
Установочные размеры, мм |
c |
c1 |
c2 |
c3 |
f |
f1 |
f2 |
ВДН-31,5 |
1898 |
1898 |
98 |
1300 |
1400 |
1400 |
1150 |
ВДН-32
Модель |
Габаритные размеры, мм |
B |
B1 |
D |
H |
H1 |
H2 |
H3 |
L |
L1 |
ВДН-32 |
6400 |
2380 |
3200 |
5100 |
2000 |
1810 |
830 |
4606 |
1628 |
Модель |
Присоединительные размеры, мм |
a |
a1 |
b |
b1 |
d |
d1 |
n |
n1 |
s |
s1 |
ВДН-32 |
1680 |
1800 |
2520 |
2652 |
2500 |
2630 |
30 |
24 |
22 |
22 |
Модель |
Установочные размеры, мм |
c |
c1 |
c2 |
c3 |
f |
f1 |
f2 |
ВДН-32 |
2440 |
2440 |
100 |
1300 |
1300 |
1850 |
1150 |
ВДН-36х2
Модель |
Габаритные размеры, мм |
B |
B1 |
D |
H |
H1 |
H2 |
H3 |
H4 |
L |
L1 |
ВДН-36х2 |
2690 |
3544 |
3600 |
2540 |
2040/2410 |
2040/2410 |
2084/1714 |
1230 |
7750 |
6420 |
Модель |
Присоединительные размеры, мм |
a |
a1 |
a2 |
a3 |
b |
b1 |
b2 |
b3 |
n |
n1 |
s |
s1 |
ВДН-36х2 |
3420 |
3552 |
2614 |
2750 |
1688 |
1820 |
5290 |
5423 |
44 |
48 |
22 |
22 |
Модель |
Установочные размеры, мм |
c |
c' |
c1 |
c1' |
c2 |
c2' |
c3 |
c3' |
c4 |
f |
f1 |
f2 |
f3 |
f4 |
ВДН-36х2 |
4232 |
4232 |
748 |
544 |
- |
- |
871 |
1075 |
650 |
1950 |
2730 |
2000 |
940 |
1390 |
