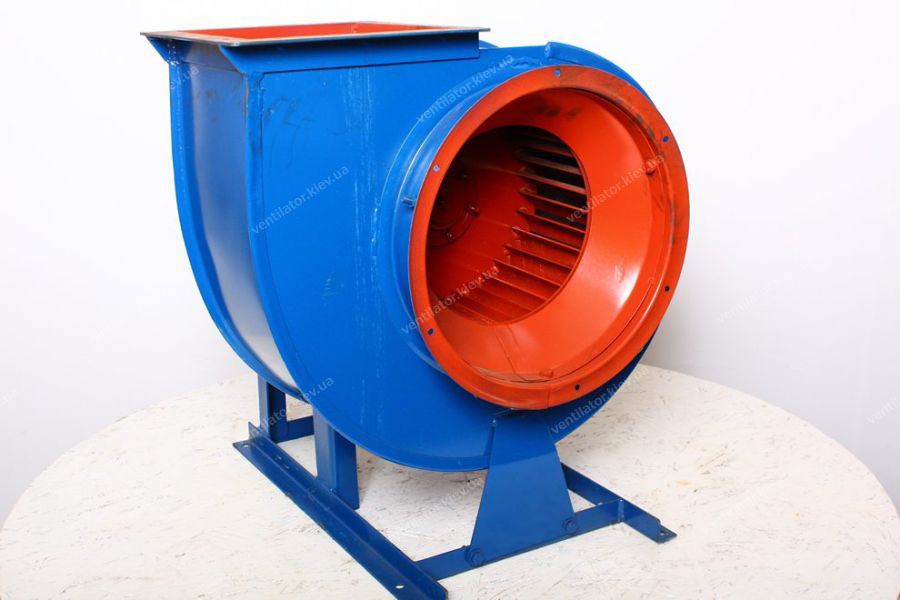

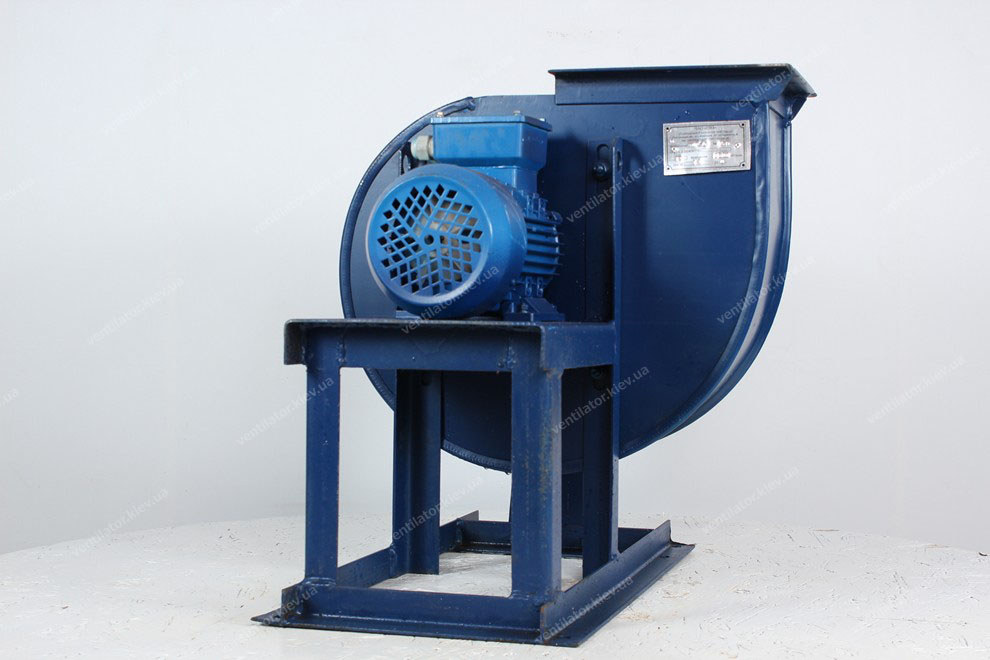

Центробежные вентиляторы (радиальные вентиляторы) среднего давления ВЦ 14-46
вентиляторы ВЦ 14-46 № 2,0 - 8,0 (вентилятор ВР 287-46, ВР 288-46) из углеродистой и нержавающей стали, а также из сплава алюминия и разнородных металлов по схеме исполнения № 1
Общие сведения о вентиляторах ВЦ 14-46
Вентиляторы центробежные (радиальные) среднего давления серии ВЦ 14-46 №2,0 – 8,0 (ВР 287-46 №2,0 – 8,0, ВР 288-46 №2,0 – 8,0) комплектуются общепромышленными электродвигателями АИР для обычной среды использования и взрывозащищенными электродвигателями АИММ, 4ВР, 3ВР для использования во взрывоопасной среде.
Вентиляторы изготавливаются из разных материалов: углеродистая сталь, нержавеющая сталь, сплав алюминия, а также из разнородных материалов (например, корпус из алюминия, рабочее колесо из углеродистой стали либо наоборот).
Радиальные вентиляторы (центробежные) предназначены как для систем вентиляции так и для систем кондиционирования воздуха и иных газовых смесей, агрессивность которых по отношению к углеродистым сталям не выше агрессивности воздуха с температурой до 80 °С, не содержащих липких веществ, волокнистых материалов, пыли и иных твердых примесей не более 100 мг/м3 в условиях умеренного (У) климата (3-я категория размещения) и тропического (Т) климата (2-я категория размещения) в соответствии с ГОСТ 15150.
Центробежный (радиальный) вентилятор ВЦ 14-46 №2 – 8 состоит из следующих узлов, которые можно приобрести отдельно:
- вентилятор ВЦ 14-46 №2 – 8 без электродвигателя;
- рабочее колесо вентилятора ВЦ 14-46 №2 – 8;
- обечайка (корпус) вентилятора ВЦ 14-46 №2 – 8;
- электродвигатель серии АИР, АИММ, 4ВР, 3ВР под вентилятор ВЦ 14-46 №2 – 8.
Общие сведения о радиальных (центробежных) вентиляторах ВЦ 14-46 №2 – 8
Центробежные (радиальные) вентиляторы ВЦ 14-46:
- Среднего давления;
- Одностороннего всасывания;
- Корпус спиральный поворотный
- Вперед загнутые лопатки;
- Количество лопаток - 32;
- Направление вращения - правое и левое;
- Угол поворота улитки 0, 90,180,270 градусов;
- Вентиляторы изготавливаются в соответствии с ТУ 22-54.36-83;
- Вентиляторы соединяются с двигателем с помощью вала (Схема исполнения 1);
Назначение центробежных (радиальных) вентиляторов ВЦ 14-46 №2-8
Центробежный вентилятор среднего давления ВЦ 14-46 предназначен для перемещения воздуха и других газовых смесей, агрессивность которых по отношению к углеродистой стали не выше агрессивности воздуха, не содержащих липких веществ, волокнистых материалов, а также пыли и других твердых примесей в количестве не больше 100 мг/м3.
Область применения центробежных вентиляторов ВЦ 14-46
Центробежные вентиляторы ВР 287-46 применяются:
- в системах кондиционирования воздуха;
- в системах вентиляции;
- в системах воздушного отопления;
- для других санитарно-производственных целей.
Центробежный вентилятор ВР 287 №2-8 с общепромышленными и взрывозащищенными двигателями эксплуатируется в условиях умеренного климата, при температуре окружающей среды от -40°C до +40°C. Температура перемещаемой среды не должна превышать 80°C.
Принцип работы центробежного вентилятора ВЦ 14-46 № 2-8
воздух путем передачи ему энергии лопаток рабочего колеса поступает в вентилятор под воздействием центробежной силы под углом 90 градусов и поступает в радиальном направлении в улитку спирального корпуса; в улитке, перемещаясь по спирально-образному корпусу, под давлением, направляется через выхлоп вентилятора.
Комплектность центробежного вентилятора ВЦ 14-46 № 2-8

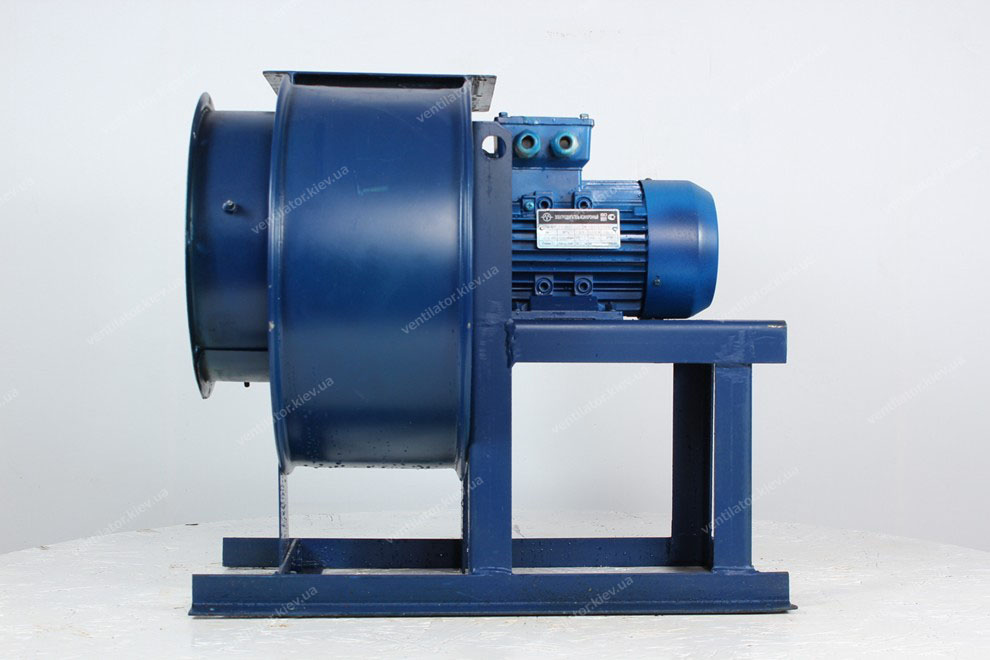

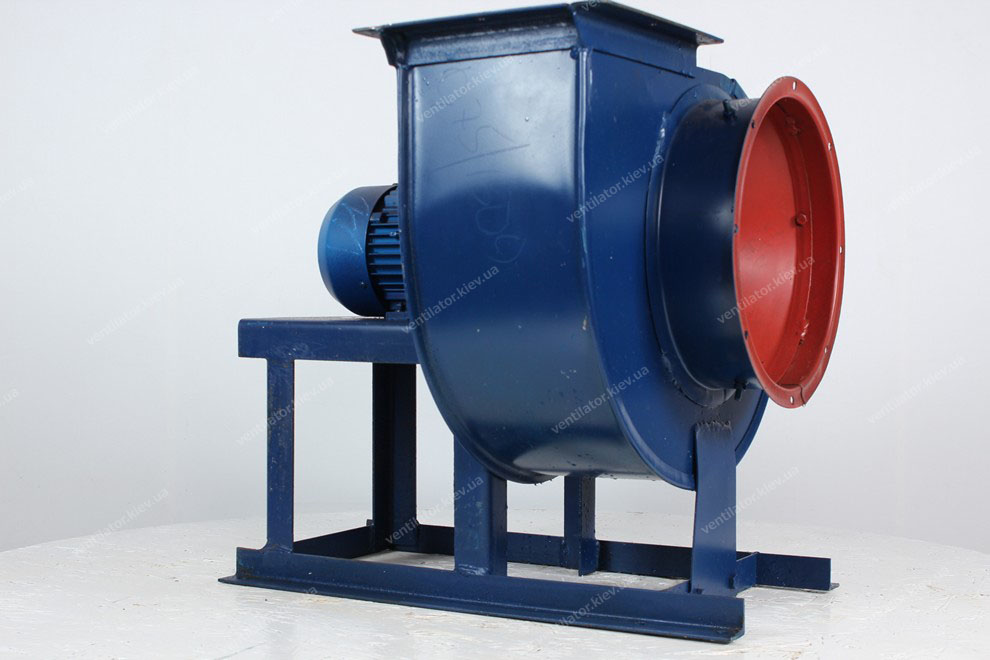

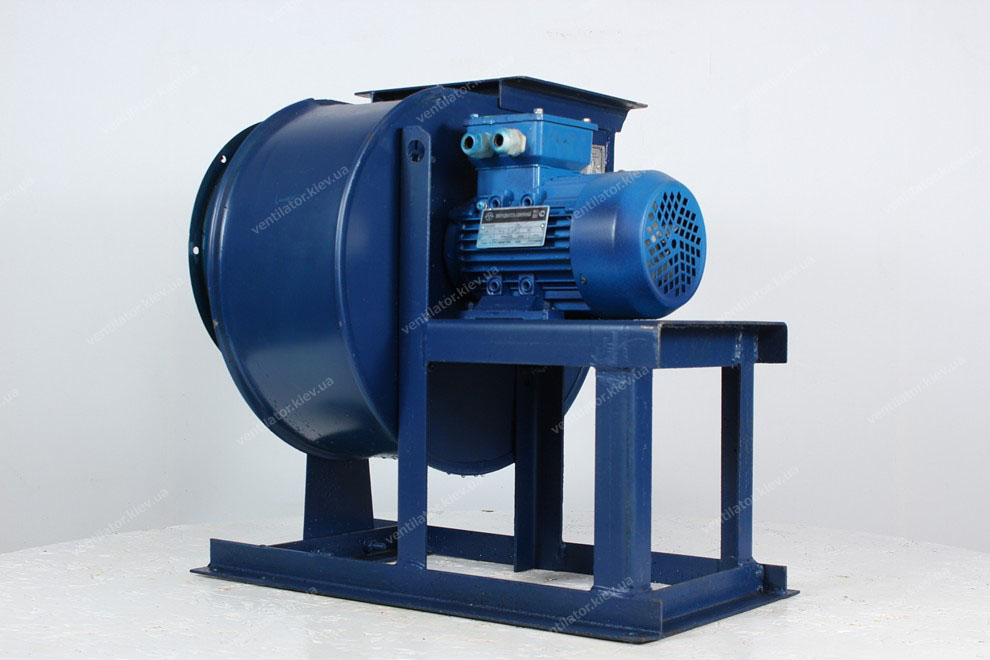

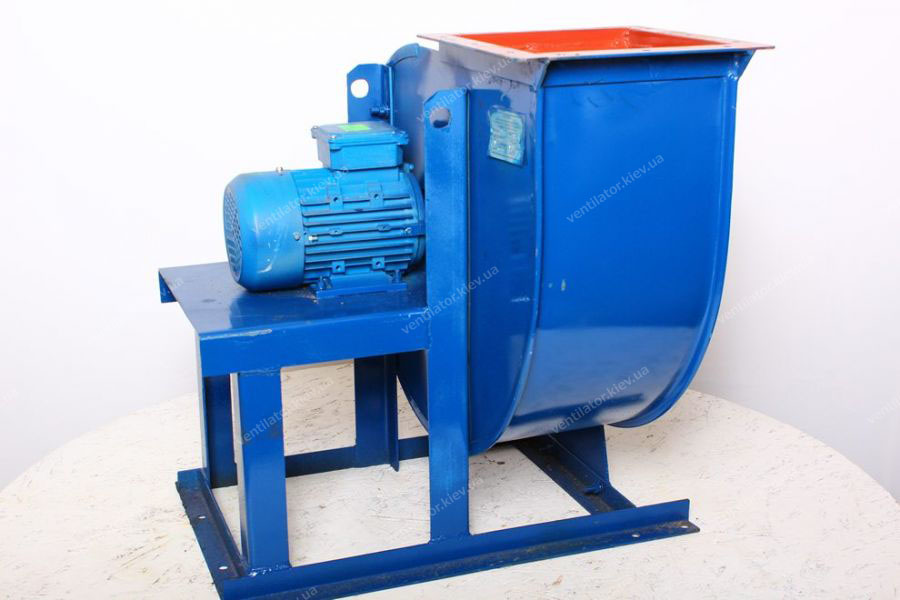

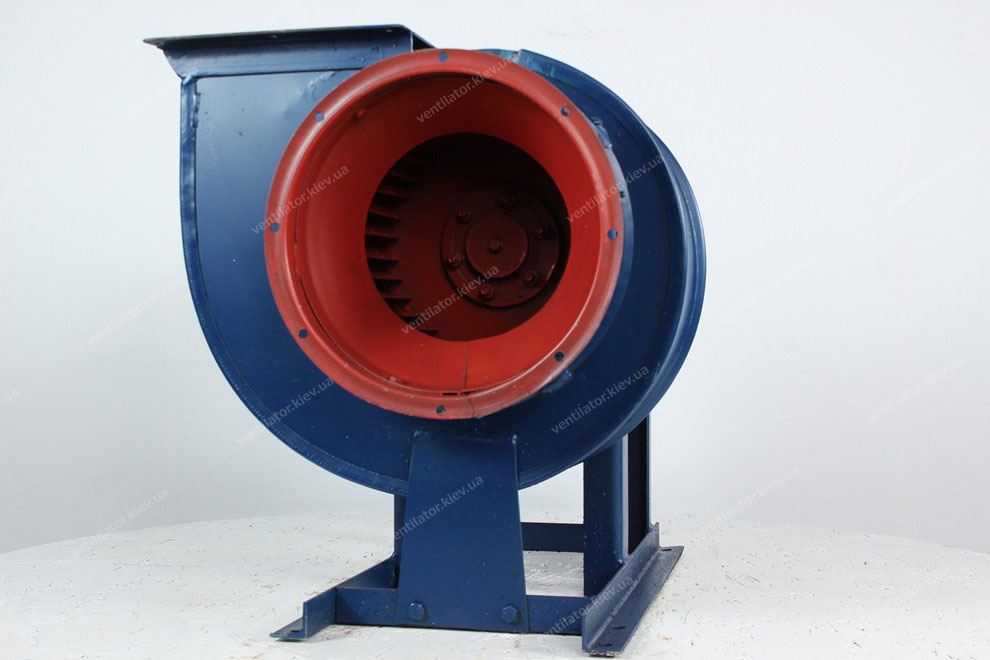

вентилятор радиальный ВЦ 14-46 № 2-8 состоит из таких основных узлов, как: спирального корпуса, рабочего колеса, станины, коллектора, асинхронного электродвигателя. Рабочее колесо состоит из переднего и заднего дисков, 32 листовых лопаток и ступицы. Станина вентилятора – сварная. На станине крепятся электродвигатель и кожух. Коллектор конической формы для подвода воздуха к рабочему колесу закреплен на входном патрубке. Перекрытие между коллектором и передним диском рабочего колеса регулируется осевым перемещением коллектора во входном патрубке.
Положение корпуса радиальных вентиляторов правого (ПР) и левого (ЛЕВ) вращения:
Вид со стороны всасывания
Вид со стороны всасывания
ООО «Электродвигатели» предлагает на рынке следующие разновидности вентиляторов центробежных (радиальных) среднего давления серии ВЦ (ВР):
вентилятор ВЦ (ВР) 14-46; ВЦ (ВР) № 2.0; ВЦ (ВР) № 2.5; ВЦ (ВР) № 3.15; ВЦ (ВР) № 4; ВЦ (ВР) № 5; ВЦ (ВР) № 6.3; ВЦ (ВР) № 8.
вентилятор ВР 287-46 № 2; ВР 287-46 № 2.5; ВР 287-46 № 3.15; ВР 287-46 № 4; ВР 287-46 № 5; ВР 287-46 № 6.3; ВР 287-46 № 8.
вентилятор ВР 288-46 № 2; ВР 288-46 № 2.5; ВР 288-46 № 3.15; ВР 288-46 № 4; ВР 288-46 № 5; ВР 288-46 № 6.3; ВР 288-46 № 8.
Основные технические характеристики вентиляторов ВЦ 14-46
ВЦ 14-46 №2 исполнение №1
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
ВЦ 14-46 №2,5 исполнение №1
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
ВЦ 14-46 №3,15 исполнение №1
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
ВЦ 14-46 №4 исполнение №1
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
ВЦ 14-46 №5 исполнение №1
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
ВЦ 14-46 №6,3 исполнение №1
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
ВЦ 14-46 №8 исполнение №1
|

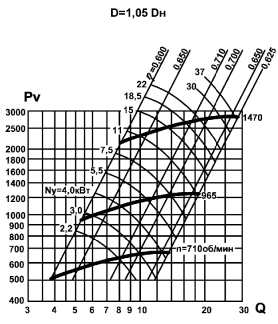

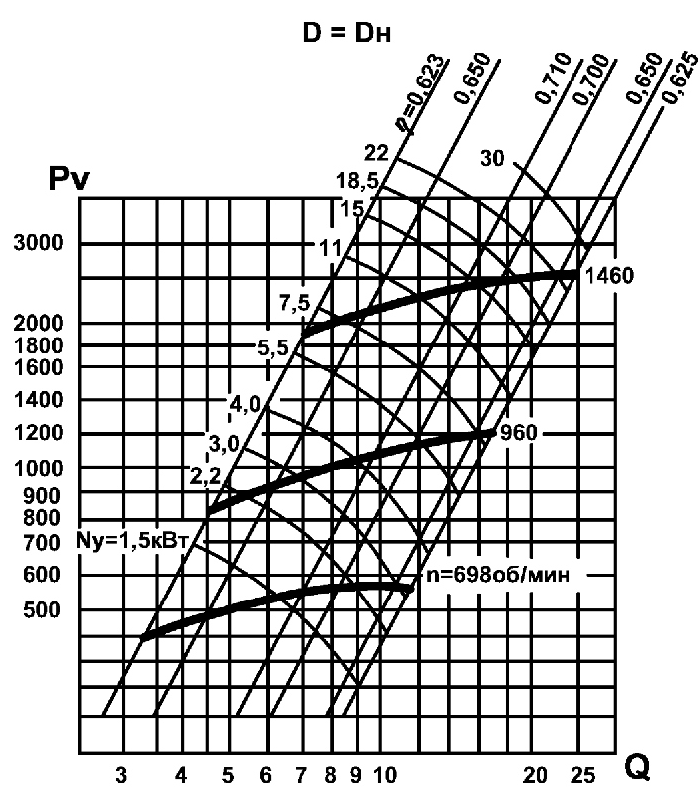

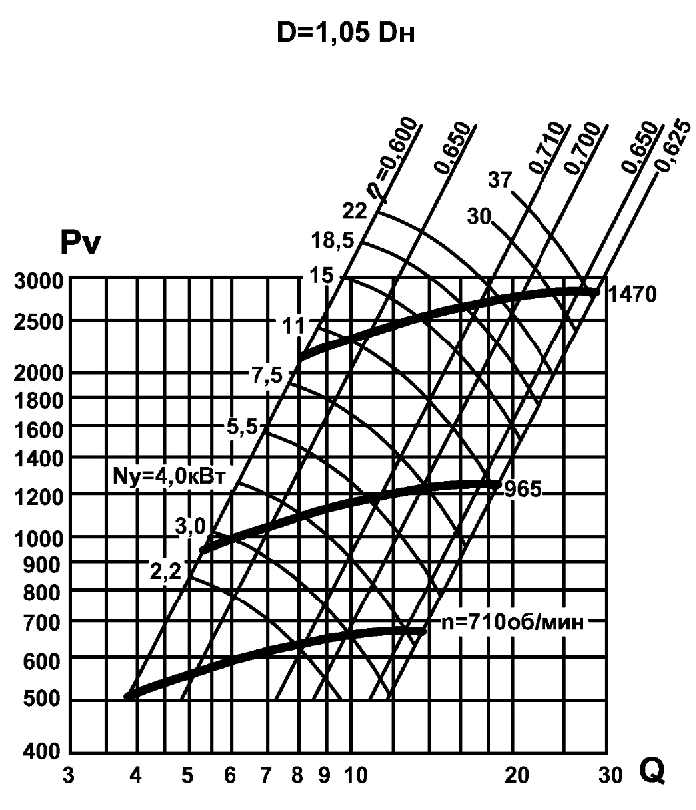

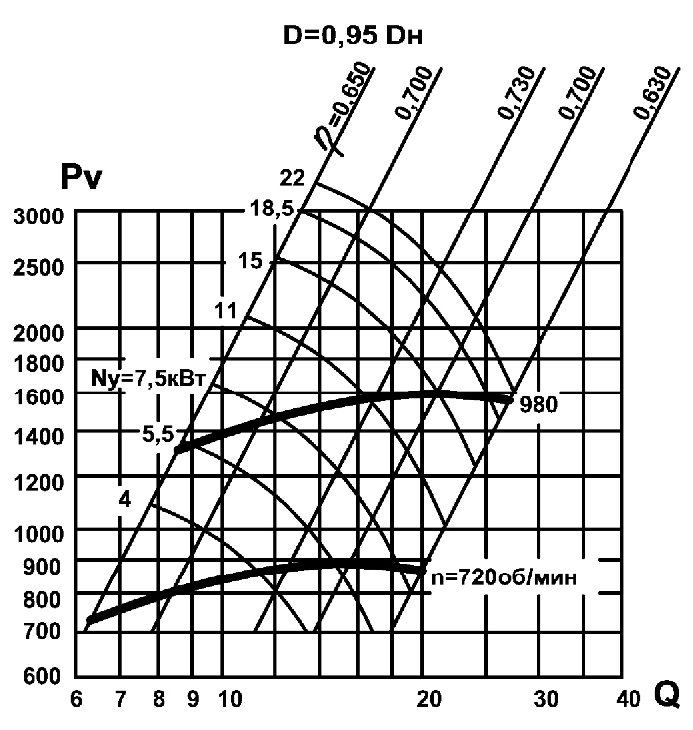

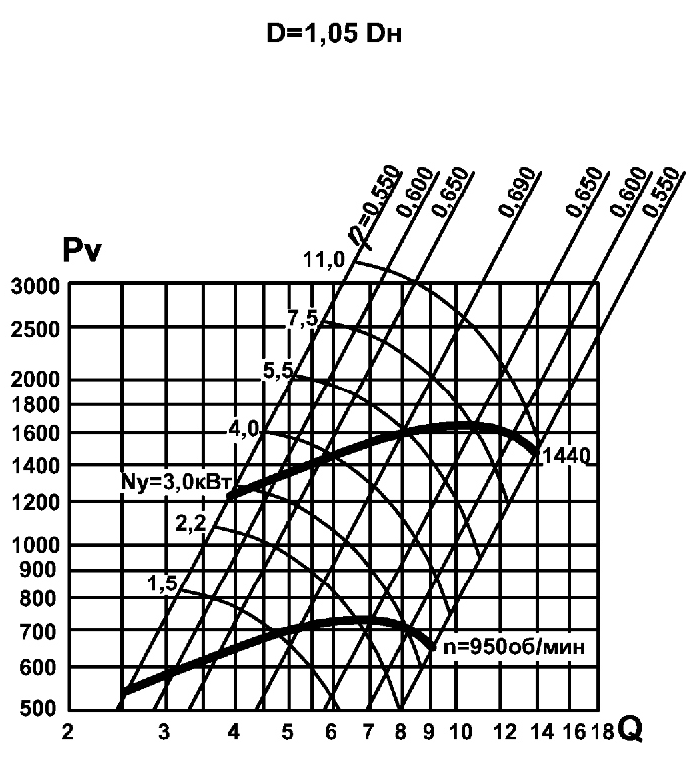

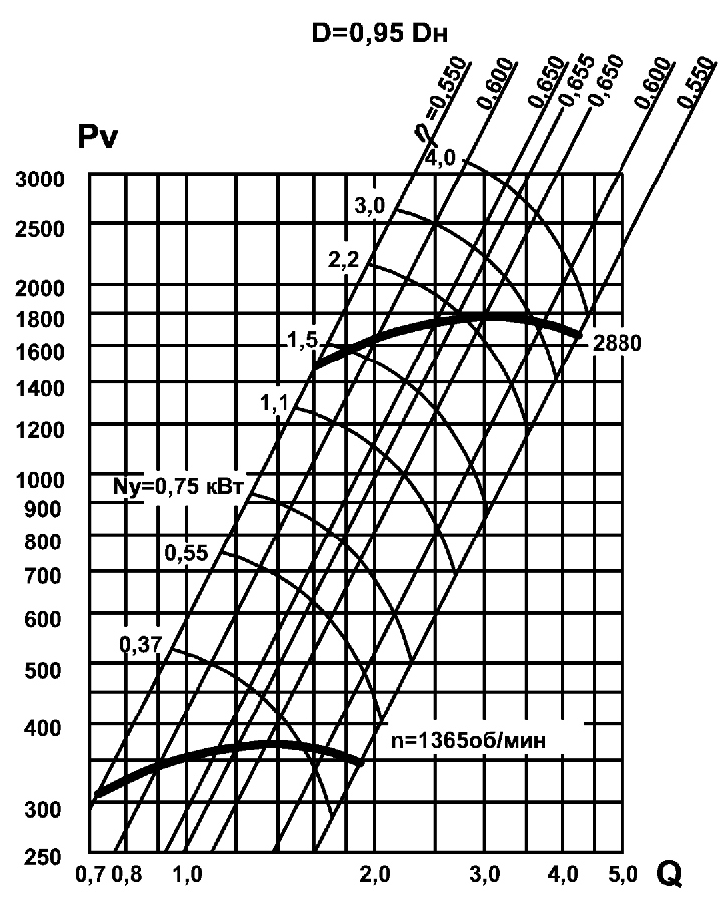

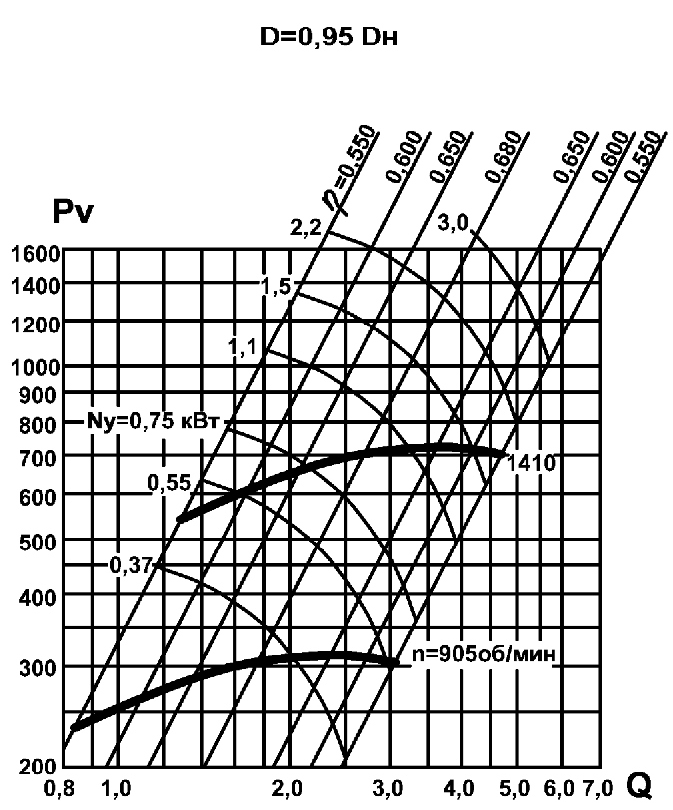

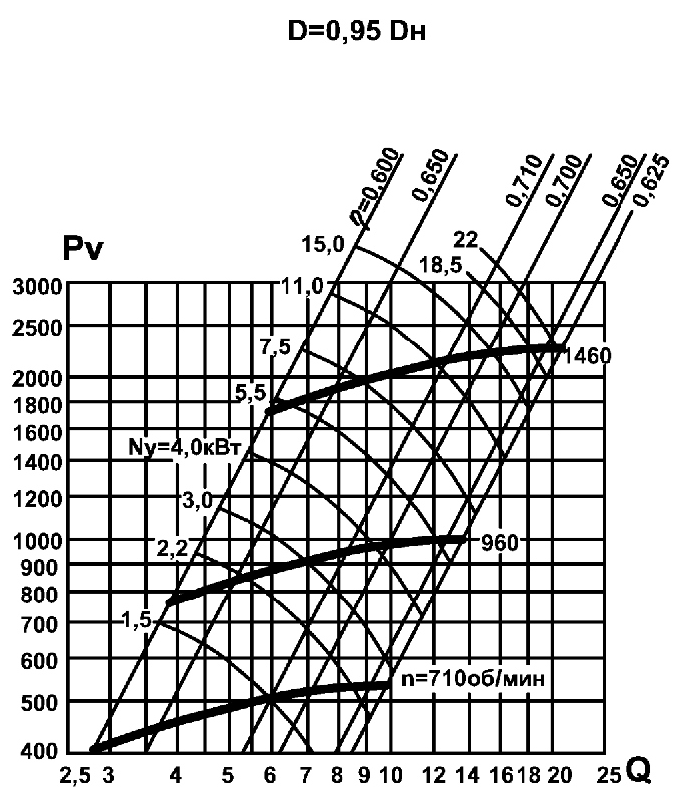

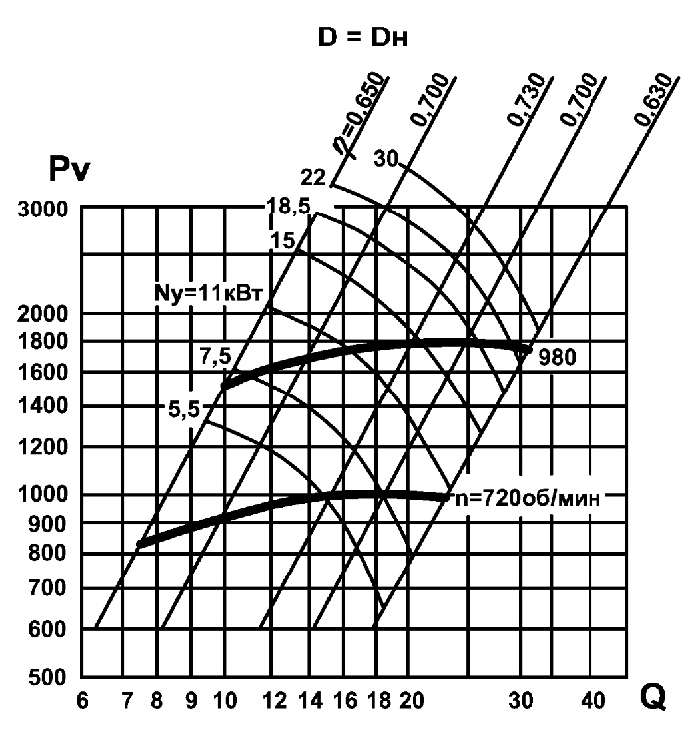

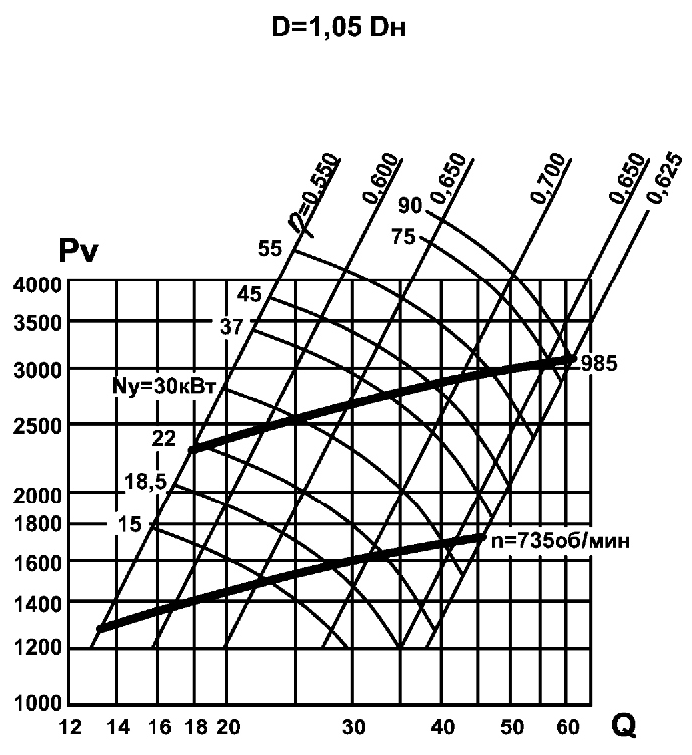

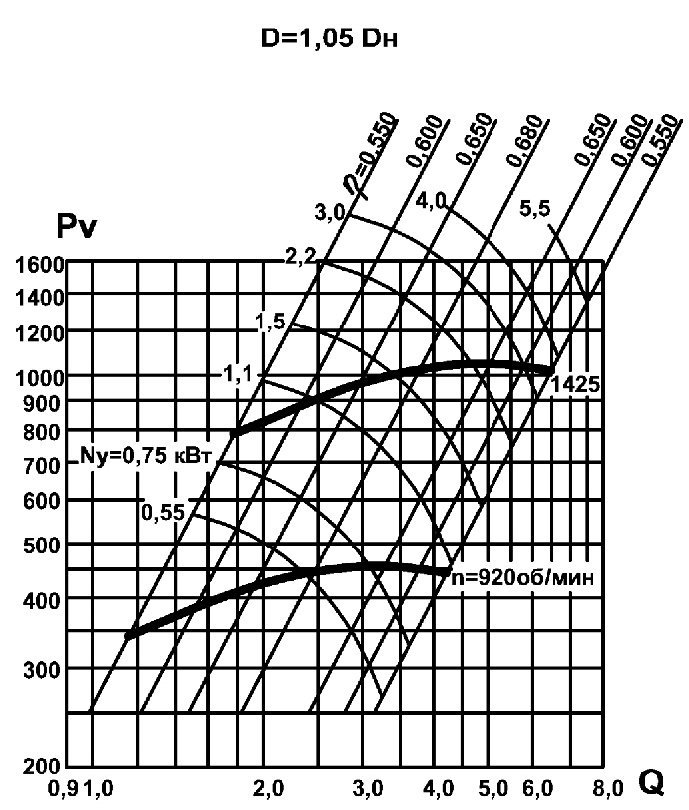

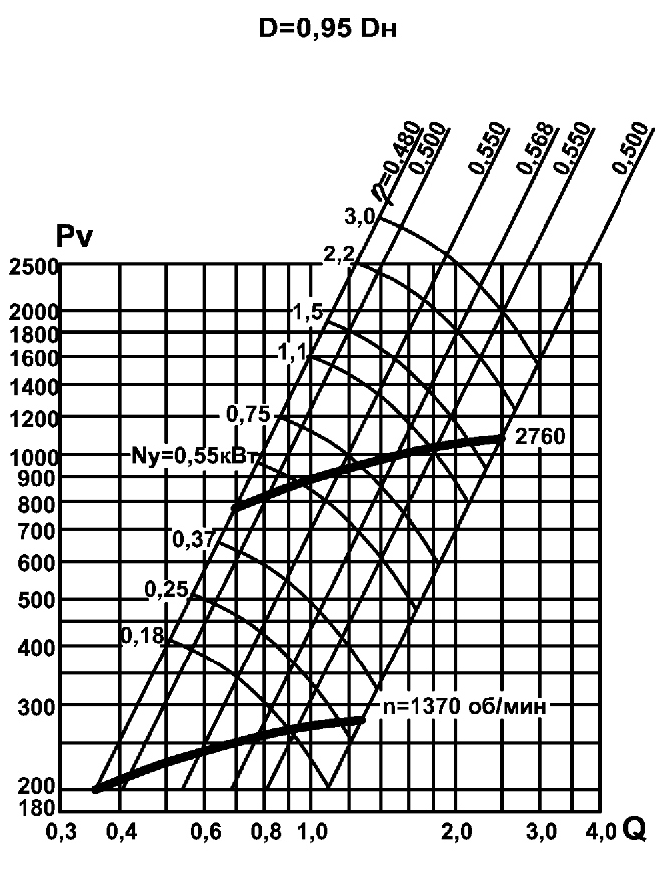

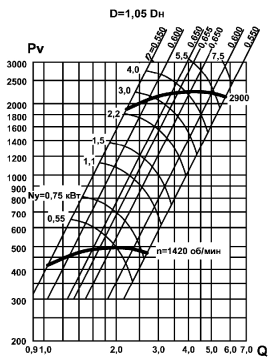

Аэродинамические характеристики вентиляторов ВЦ 14-46

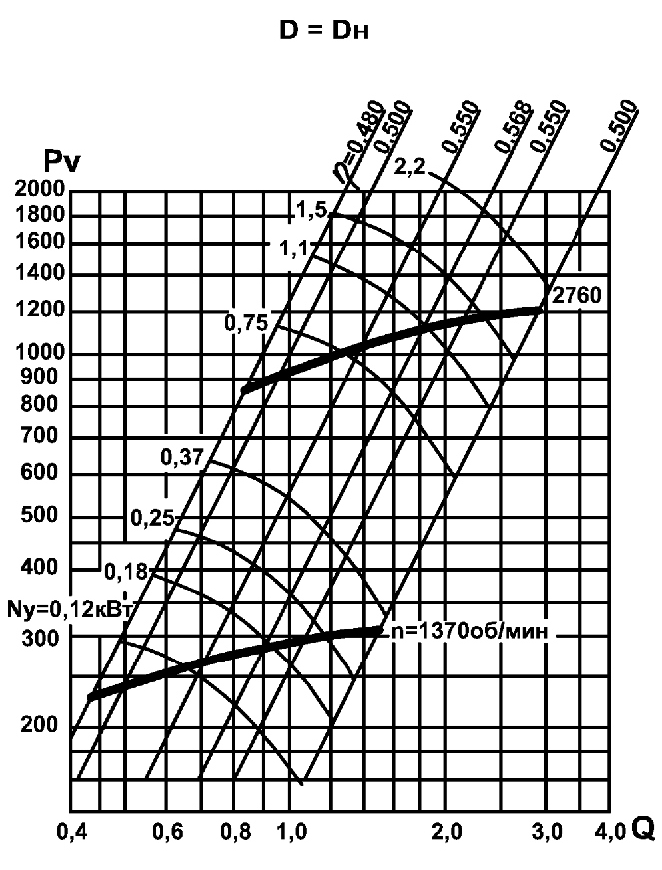

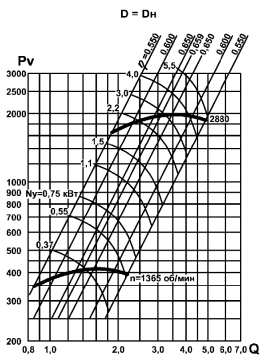

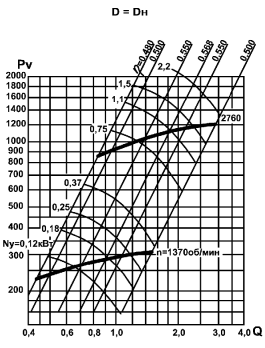

ВЦ 14-46 №2
УСЛОВНЫЕ ОБОЗНАЧЕНИЯ: | |
D | - диаметр рабочего колеса, мм; |
Dн | - номинальный диаметр рабочего колеса, мм; |
Pv | - полное давление, Па; |
Nу | - установочная мощность, кВт; |
n | - частота вращения рабочего колеса, об/мин; |
η | - КПД. |

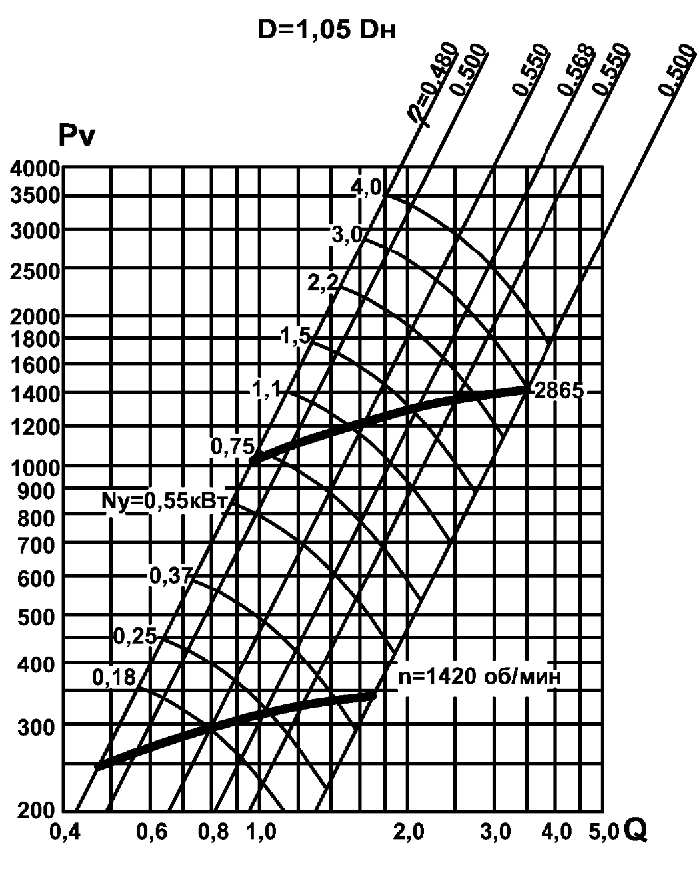

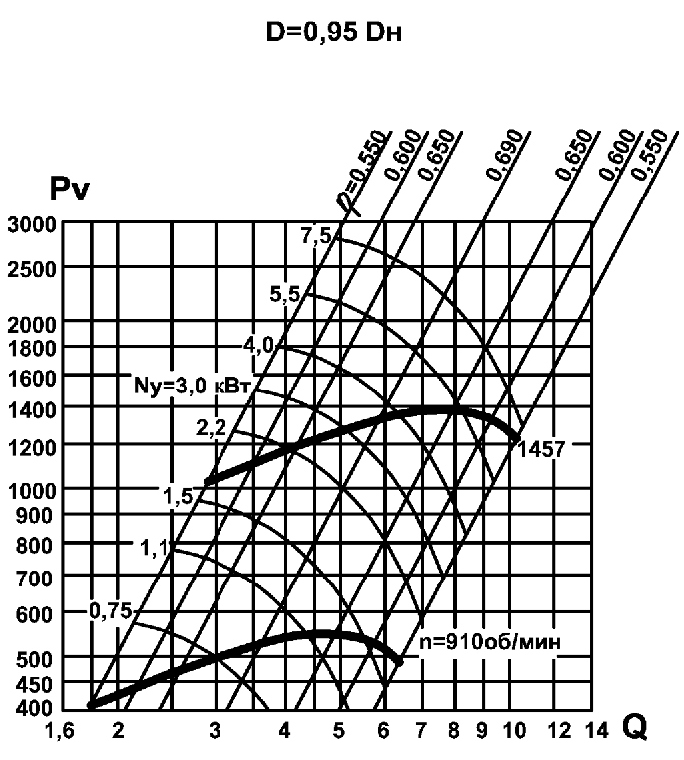

ВЦ 14-46 №2,5
УСЛОВНЫЕ ОБОЗНАЧЕНИЯ: | |
D | - диаметр рабочего колеса, мм; |
Dн | - номинальный диаметр рабочего колеса, мм; |
Pv | - полное давление, Па; |
Nу | - установочная мощность, кВт; |
n | - частота вращения рабочего колеса, об/мин; |
η | - КПД. |

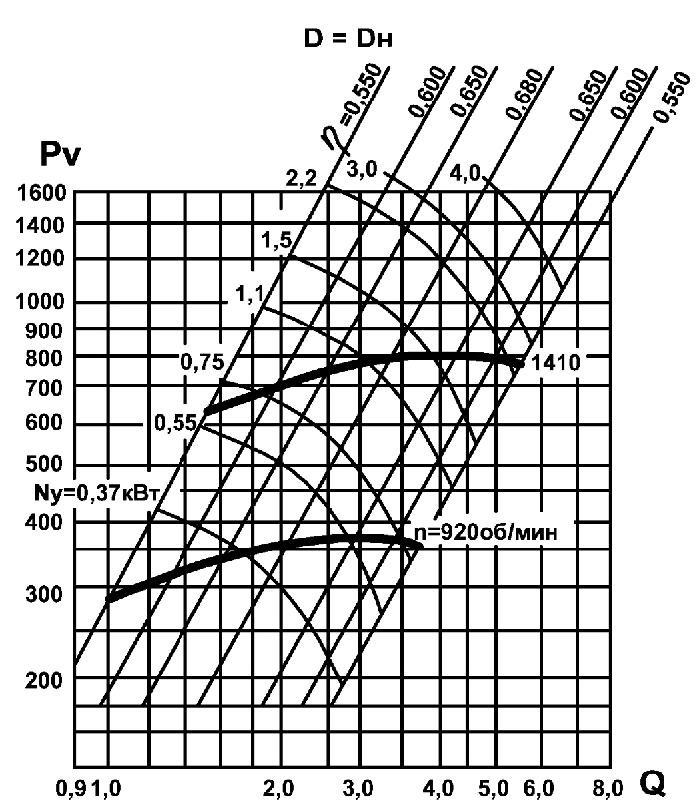

ВЦ 14-46 №3,15
УСЛОВНЫЕ ОБОЗНАЧЕНИЯ: | |
D | - диаметр рабочего колеса, мм; |
Dн | - номинальный диаметр рабочего колеса, мм; |
Pv | - полное давление, Па; |
Nу | - установочная мощность, кВт; |
n | - частота вращения рабочего колеса, об/мин; |
η | - КПД. |

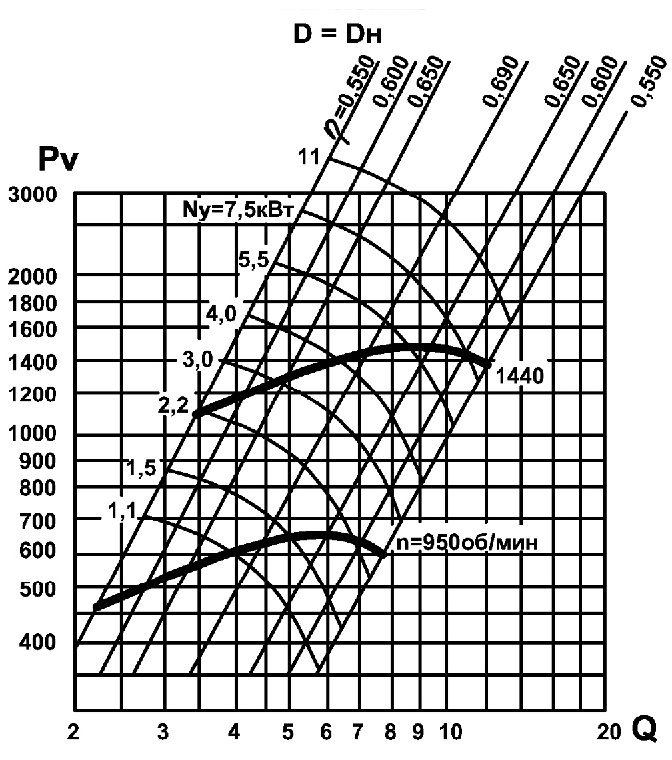

ВЦ 14-46 №4
УСЛОВНЫЕ ОБОЗНАЧЕНИЯ: | |
D | - диаметр рабочего колеса, мм; |
Dн | - номинальный диаметр рабочего колеса, мм; |
Pv | - полное давление, Па; |
Nу | - установочная мощность, кВт; |
n | - частота вращения рабочего колеса, об/мин; |
η | - КПД. |
ВЦ 14-46 №5
колеса, мм;
рабочего колеса, мм;
Па;
кВт;
рабочего колеса, об/мин;

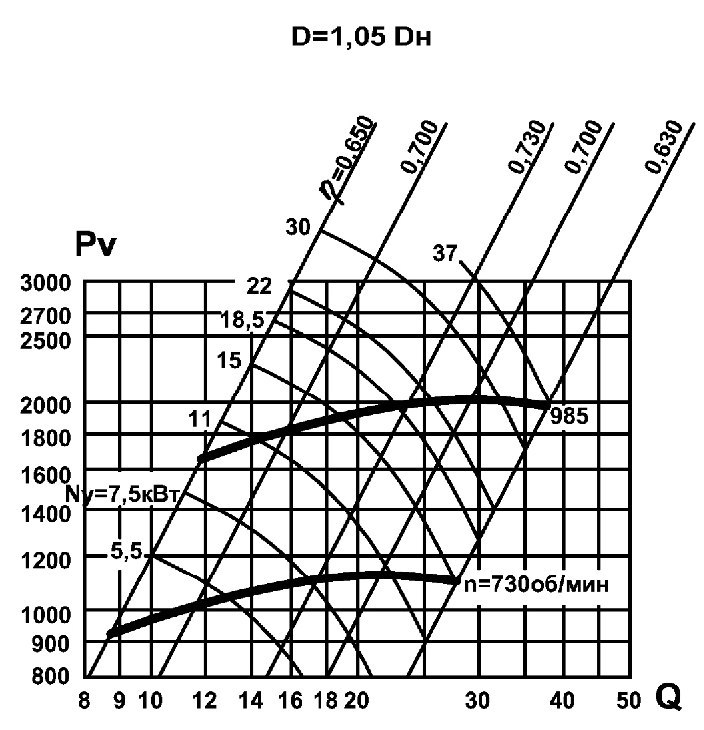

ВЦ 14-46 №6,3
УСЛОВНЫЕ ОБОЗНАЧЕНИЯ: | |
D | - диаметр рабочего колеса, мм; |
Dн | - номинальный диаметр рабочего колеса, мм; |
Pv | - полное давление, Па; |
Nу | - установочная мощность, кВт; |
n | - частота вращения рабочего колеса, об/мин; |
η | - КПД. |

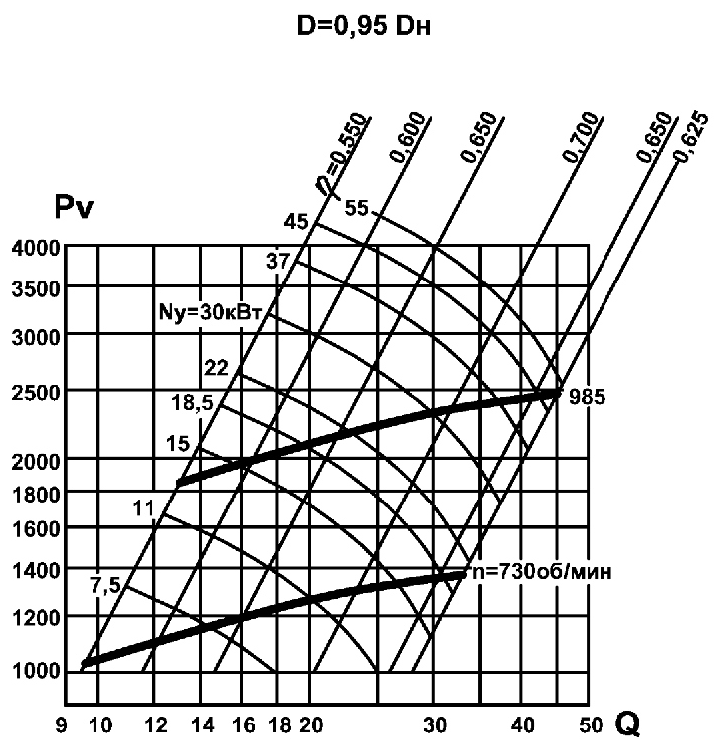

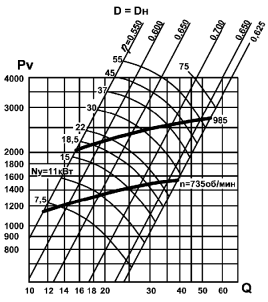

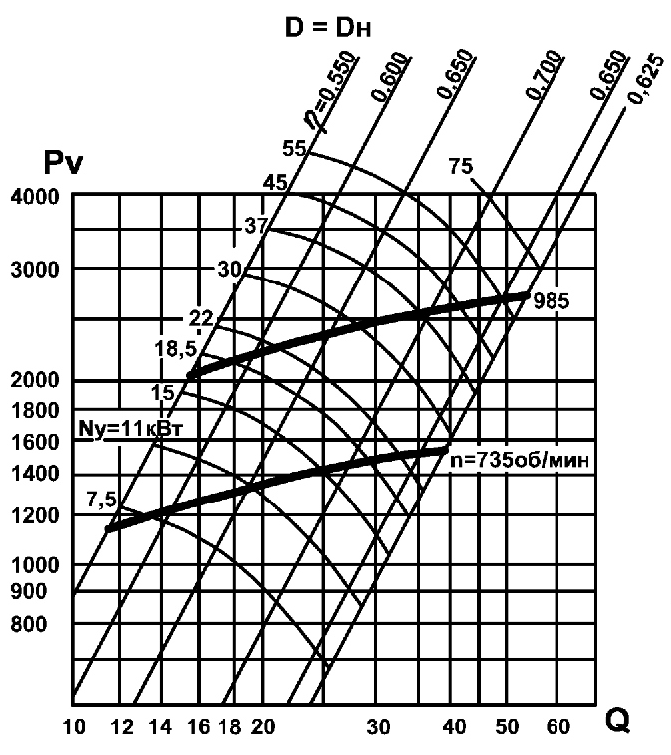

ВЦ 14-46 №8

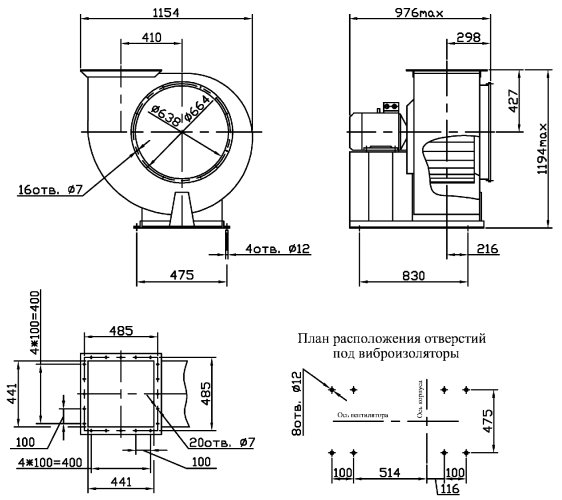

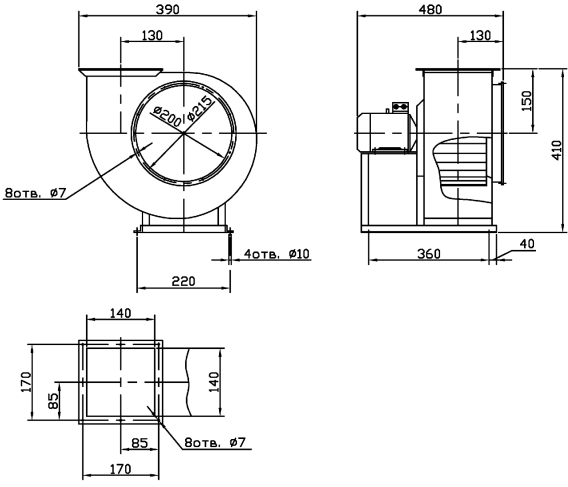

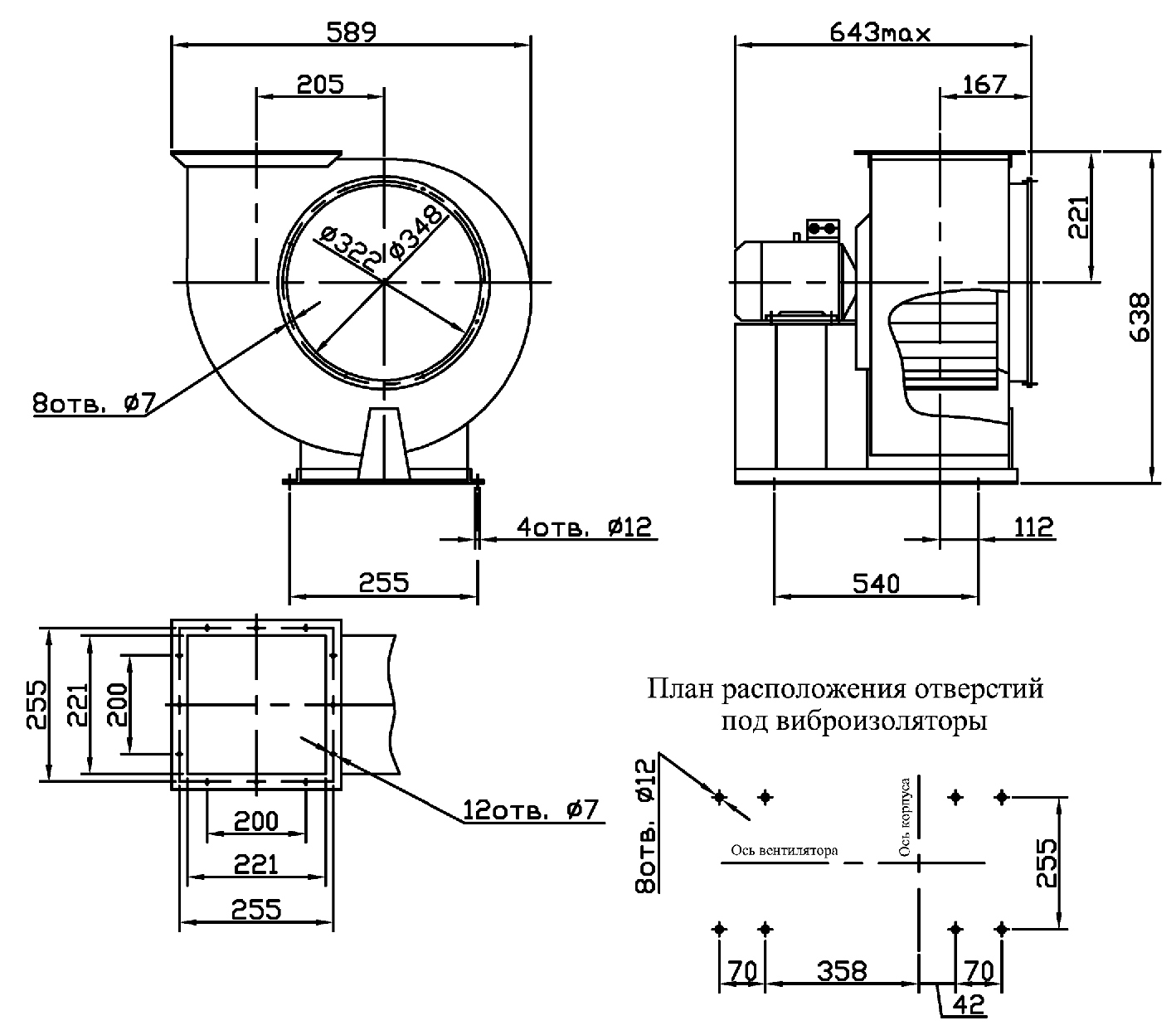

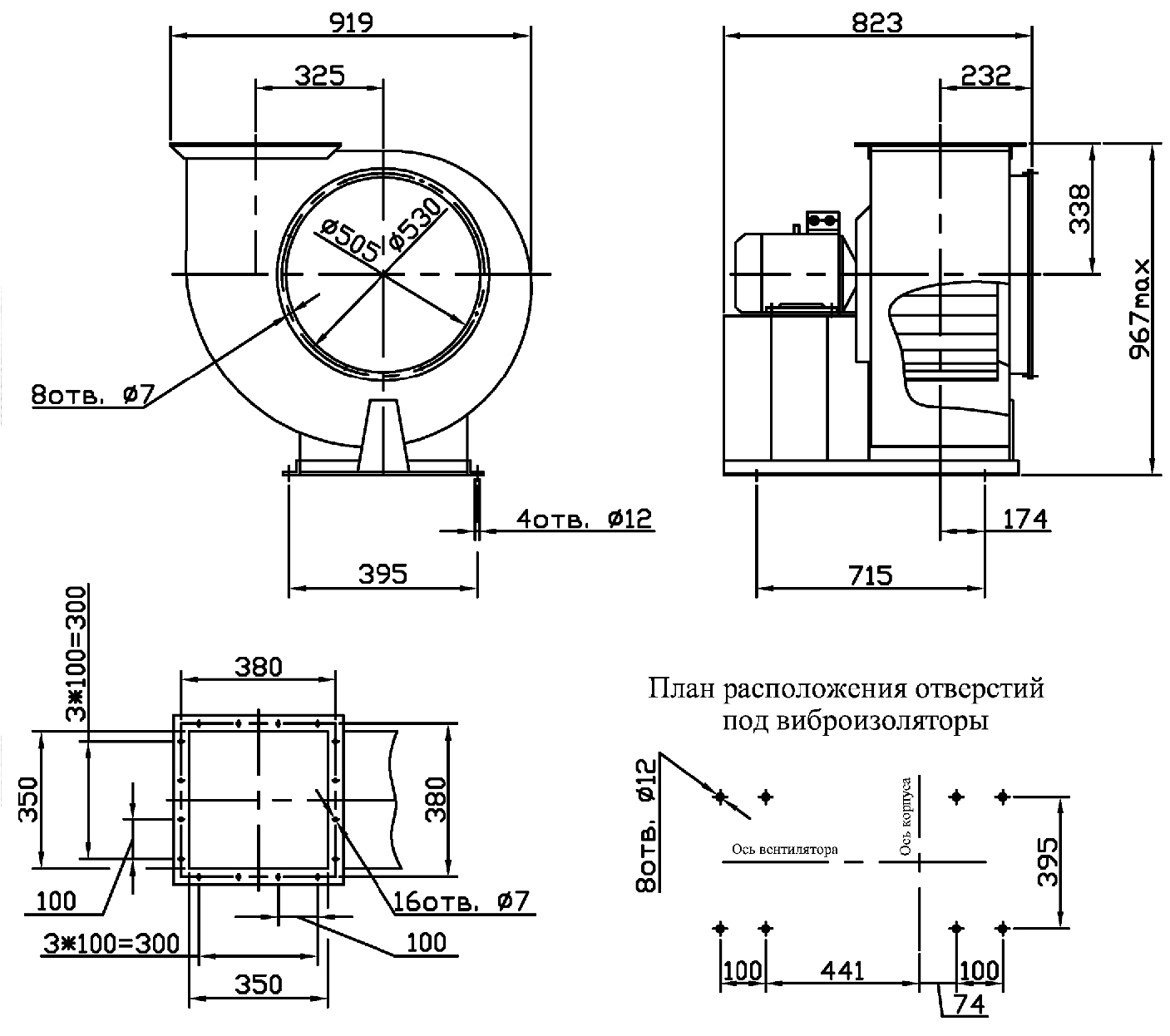

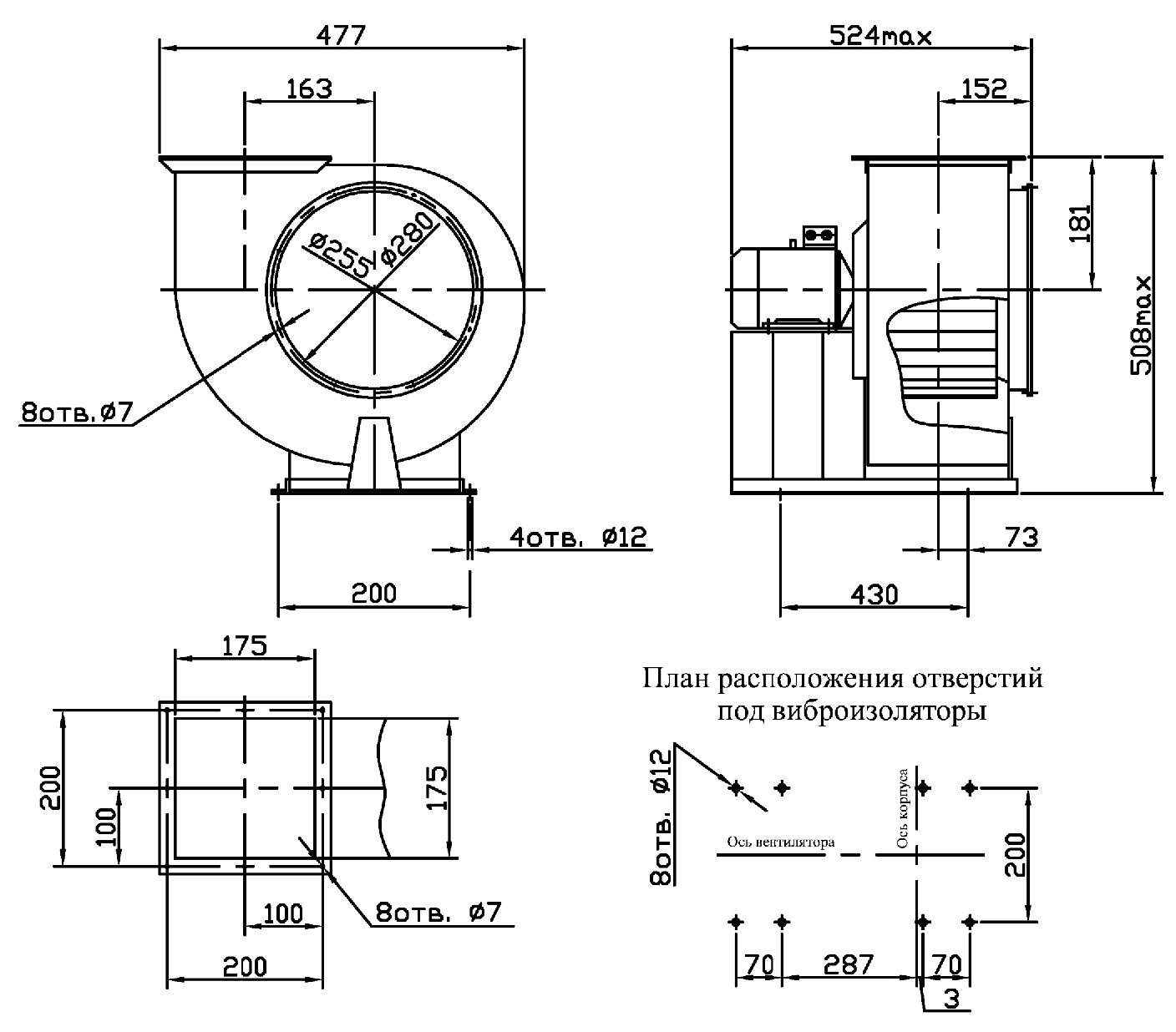

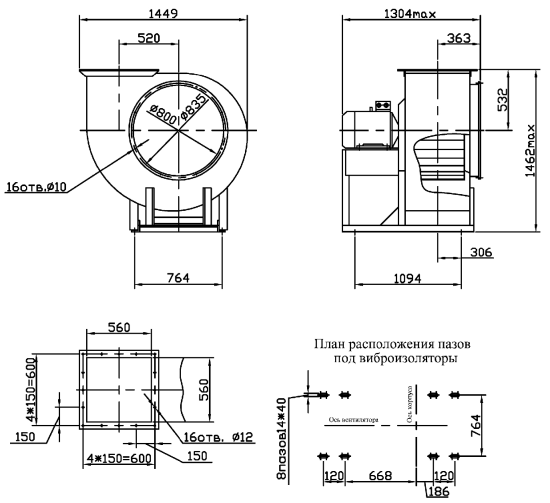

Габаритные и присоединительные размеры центробежных вентиляторов (радиальных вентиляторов) среднего давления ВЦ 14-46
