Центробежные вентиляторы (радиальные вентиляторы) высокого давления АВД-3,5М
вентиляторы АВД-3,5М из углеродистой и нержавающей стали, а также из разнородных металлов по схеме исполнения № 5
Общие сведения о вентиляторах АВД-3,5М
Вентиляторы центробежные (радиальные) высокого давления серии АВД-3,5М применяются для подачи сжатого атмосферного воздуха в форсунку сжигания жидкого топлива в зерносушилках, в системах кондиционирования и вентиляции производственных и общественных зданий, и для других производственных и санитарно-технических целей.
Вентиляторы изготовляются в соответствии с ТУ У 29.2-00909779-002:2009.
Общие сведения о радиальных (центробежных) вентиляторах АВД-3,5М
Центробежные (радиальные) вентиляторы АВД-3,5М:
- высокого давления
- одностороннего всасывания
- корпус спиральный поворотный
- вперед загнутые лопатки
- количество лопаток - 12
- направление вращения - правое
- схема исполнения - № 5 (клиноременное исполнение) – с использованием клиноременной передачи (клиновые ремни, ведущий и ведомый шкивы)
Назначение центробежных (радиальных) вентиляторов АВД-3,5М №2-8
Вентиляторы АВД-3,5М предназначены для перемещения воздуха и других невзрывоопасных газопаровоздушных сред, не вызывающих ускоренной коррозии углеродистой стали, с содержанием пыли и других твердых примесей не более 100 мг/м3, не содержащих липких веществ и волокнистых материалов.
Область применения центробежных вентиляторов АВД-3,5М
Центробежные вентиляторы АВД-3,5М применяются:
- для подачи сжатого атмосферного воздуха в форсунку сжигания жидкого топлива в зерносушилках
- в системах кондиционирования и вентиляции производственных и общественных зданий
- другие производственные и санитарно-технические цели
Основные технические характеристики вентиляторов АВД-3,5М
АВД-3,5М исполнение №5
|

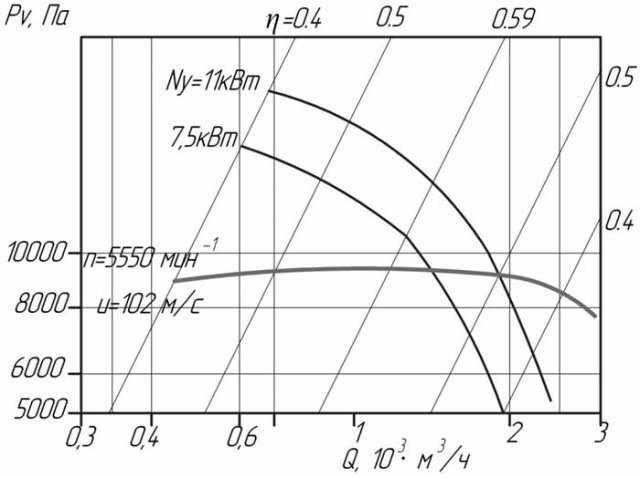

Аэродинамические характеристики вентиляторов АВД-3,5М

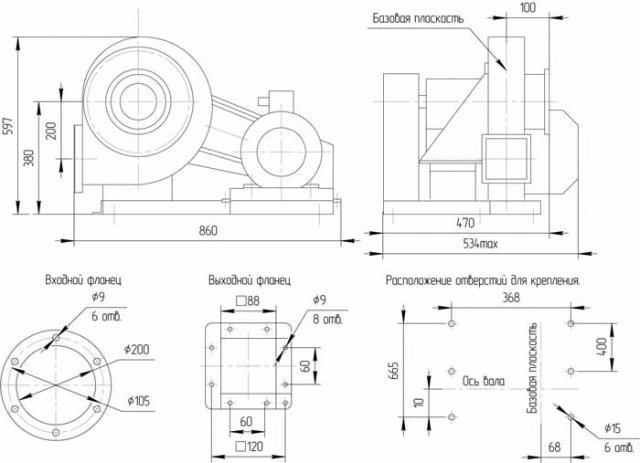

Габаритные и присоединительные размеры центробежных вентиляторов (радиальных вентиляторов) высокого давления АВД-3,5М
