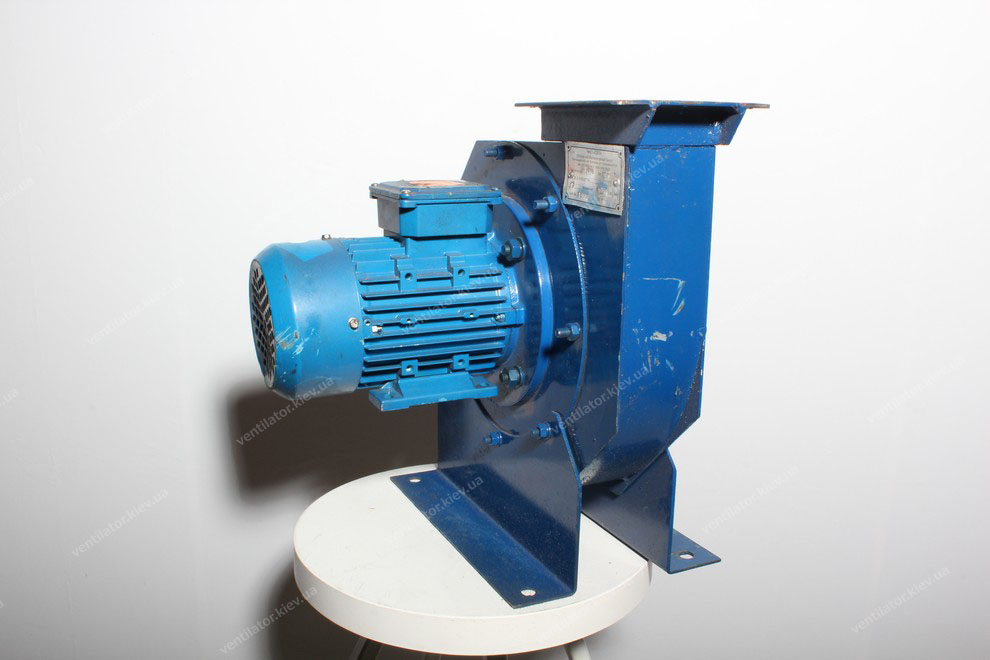

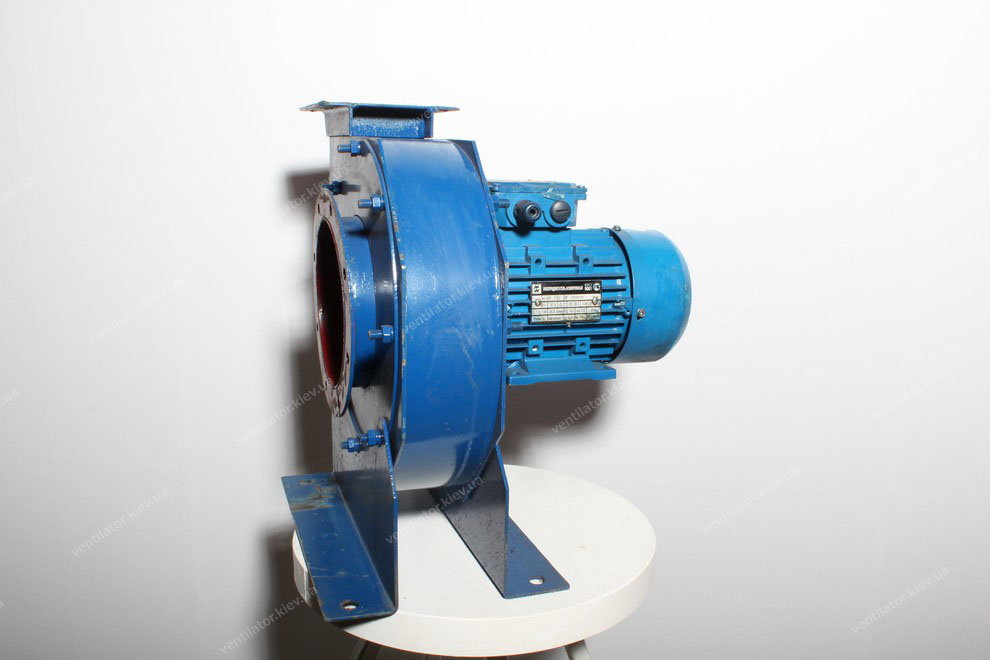

Центробежные вентиляторы (радиальные вентиляторы) среднего давления ВЦ 10-28

вентиляторы ВЦ 10-28 № 2,5 - 5,0 (вентилятор ВР 200-28) из углеродистой и нержавающей стали, а также из сплава алюминия и разнородных металлов по схеме исполнения № 1

Общие сведения о вентиляторах ВЦ 10-28

Вентилятор центробежный (вентилятор радиальный) среднего давления серии ВЦ 10-28 (ВР 200-28) №2,5 – 5 предназначен для перемещения воздуха и других газовых смесей, агрессивность которых по отношению к углеродистым сталям обыкновенного качества не выше агрессивности воздуха, с температурой до +80 С°, не содержащих липких веществ, волокнистых материалов, а также пыли и других твердых примесей не более 100 мг/м3 в условиях умеренного (У) климата, 3-й категории размещения и тропического (Т) климата, 2-й категории размещения по ГОСТ 15150.

При обеспечении зашиты двигателей от атмосферных воздействий допускается использование вентиляторов ВЦ 10-28 (ВР 200-28) в условиях умеренного климата по 1 категории размещения по ГОСТ 15150.Температура окружающей среды – от минус 40 С° до +40 С° (+45 С°– для вентиляторов тропического исполнения).

Центробежный (радиальный) вентилятор ВЦ 10-28 №2,5 – 5 состоит из следующих узлов, которые можно приобрести отдельно:
- вентилятор ВЦ 10-28 №2,5 – 5 без электродвигателя;
- рабочее колесо вентилятора ВЦ 10-28 №2,5 – 5;
- обечайка (корпус) вентилятора ВЦ 10-28 №2,5 – 5;
- электродвигатель серии  АИР, АИММ, 4ВР, 3ВР под вентилятор ВЦ 10-28 №2,5 – 5.

Общие сведения о радиальных (центробежных) вентиляторах ВЦ 10-28 №2,5 – 5

Центробежные (радиальные) вентиляторы ВЦ 10-28:

  • среднего давления;
  • одностороннего всасывания;
  • корпус спиральный поворотный;
  • вперед загнутые лопатки;
  • количество лопаток - 48 шт.;
  • направление вращения – правое и левое;
  • вентиляторы изготавливаются в соответствии с ТУ У 29.2-00909779-002-2007.

Варианты изготовления центробежных вентиляторов ВЦ 10-28 (ВР 200-28) №2,5 – 5:

  • из углеродистой стали;
  • из нержавеющей стали (под заказ);
  • из алюминиевых сплавов (под заказ);
  • из разнородных металлов (под заказ).

Назначение центробежных (радиальных) вентиляторов ВЦ 10-28 №2,5 – 5

Центробежный вентилятор среднего давления ВЦ 10-28 предназначен для перемещения воздуха и других газовых смесей, агрессивность которых по отношению к углеродистым сталям обыкновенного качества не выше агрессивности воздуха, с температурой до +80 С°, не содержащих липких веществ, волокнистых материалов, а также пыли и других твердых примесей не более 100 мг/м3 в условиях умеренного (У) климата, 3-й категории размещения и тропического (Т) климата, 2-й категории размещения по ГОСТ 15150.

Область применения центробежных вентиляторов ВЦ 10-28

Центробежные вентиляторы ВР 200-28 применяются:

  • подачи воздуха в вагранки, печи;
  • подачи воздуха в вентиляционные системы зерновых элеваторов и глубоких шахт;
  • подачи воздуха в установки пневмотранспорта эжекционного типа;
  • подачи воздуха в технологические установки различных отраслей промышленности;
  • применения в системах промышленной вентиляции;
  • других санитарно-производственных целей.

Принцип работы центробежного вентилятора ВЦ 10-28 №2,5 – 5

gеремещение воздуха достигается за счет передачи ему энергии вращения рабочего колеса вентилятора.

Комплектность центробежного вентилятора ВЦ 10-28 №2,5 – 5

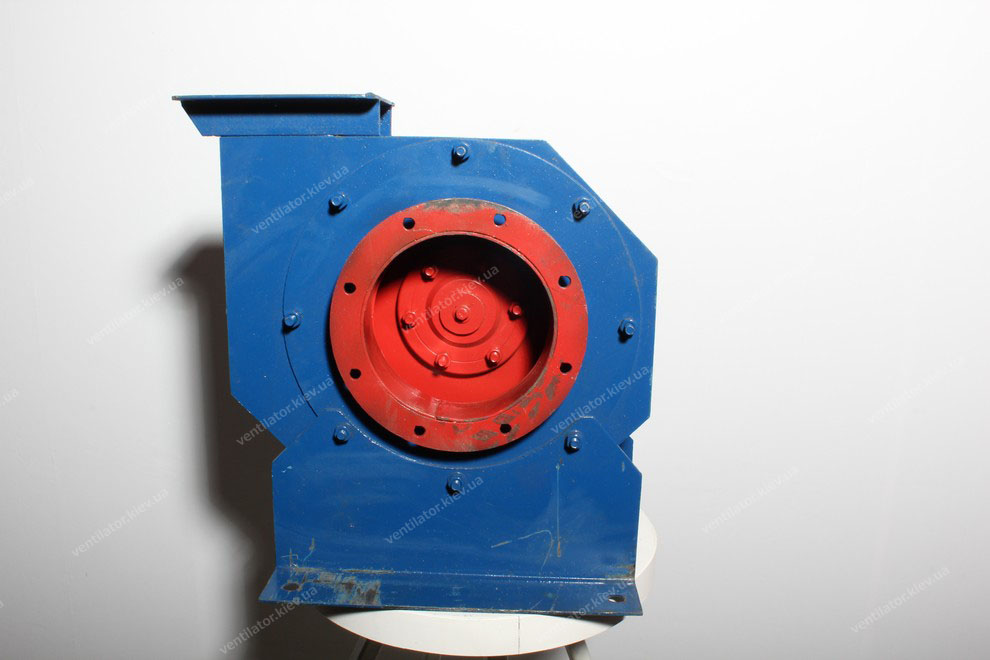

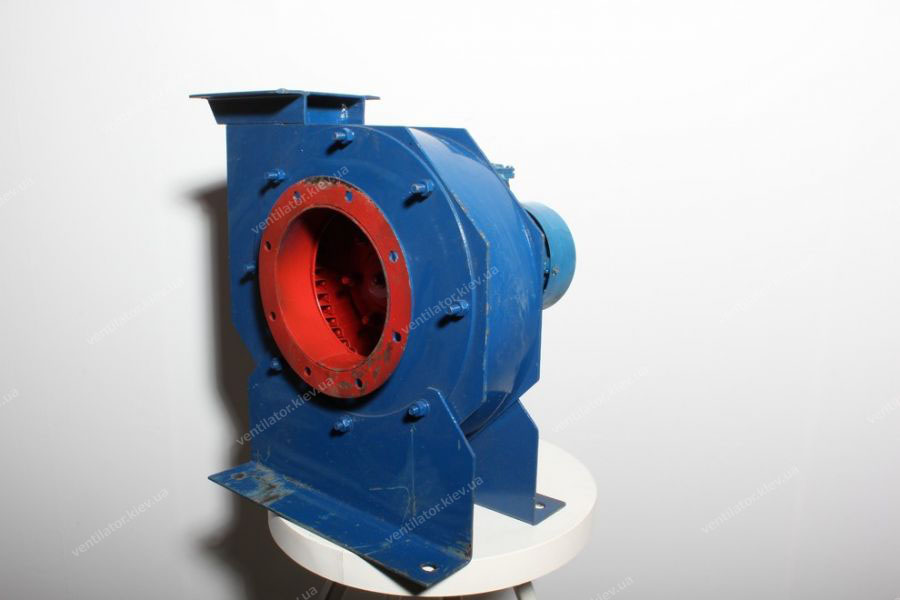

вентилятор радиальный ВЦ 10-28 №2,5 – 5 состоит из таких основных узлов, как: рабочее колесо, корпус спиральный, электродвигатель, патрубок входной, подшипниковый узел (ходовая часть), станина, рама. Рабочее колесо имеет 48 лопаток. Лопатки крепятся электросваркой к переднему и заднему дискам. Задний диск крепится к втулке (ступице) за лепками. Материал дисков и лопаток – листовая сталь, втулки – серый чугун. Назначение колеса – создать разряжение в зоне всасывания и избыточное давление в зоне нагнетания. Рабочее колесо может быть правого и левого вращения. Станина служит для крепления на ней корпуса подшипников и спирального корпуса. Станина имеет коробчатую форму и изготавливается из листовой и сортовой стали.
Рама вентилятора сварена из стального сортового проката, служит для установки всех узлов вентилятора. Для крепления вентилятора к фундаменту в нижней плоскости рамы предусмотрены отверстия.

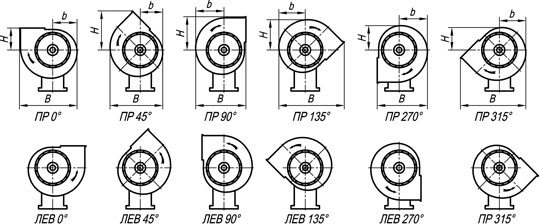

Положение корпуса радиальных вентиляторов правого (ПР) и левого (ЛЕВ) вращения:

Положение корпуса радиальных вентиляторов правого и левого вращения



    Вид со стороны всасывания




    Вид со стороны всасывания


ООО «Электродвигатели» предлагает на рынке следующие разновидности вентиляторов центробежных (радиальных) среднего давления серии ВЦ (ВР):

вентилятор ВЦ (ВР) 10-28; ВЦ (ВР) № 2.5; ВЦ (ВР) № 3.15; ВЦ (ВР) № 4; ВЦ (ВР) № 5.
вентилятор ВР 200-28 № 2.5; ВР 200-28 № 3.15; ВР 200-28 № 4; ВР 200-28 № 5.
вентилятор ВР 200-28 № 2.5; ВР 200-28 № 3.15; ВР 200-28 № 4; ВР 200-28 № 5.

Основные технические характеристики вентиляторов ВЦ 10-28

ВЦ 10-28 №2,5 исполнение №1

Вентилятор / электродвигатель Рабочая точка вентилятора: Производительность, м3/ч Рабочая точка вентилятора: Давление, Па Частота вращения дв., об./мин Цена,
грн. с НДС
ВЦ 10-28 (ВР 200-28) №2,5 / АИР56А4 (0,12 / 1500) 570 470 1500 Договорная
ВЦ 10-28 (ВР 200-28) №2,5 / АИР71А2 (0,75 / 3000) 640 1450 3000 Договорная
ВЦ 10-28 (ВР 200-28) №2,5 / АИР71B2 (1,1 / 3000) 1050 1400 3000 Договорная
ВЦ 10-28 (ВР 200-28) №2,5 / АИР80А2 (1,5 / 3000) 1150 1300 3000 Договорная

ВЦ 10-28 №3,15 исполнение №1

Вентилятор / электродвигатель Рабочая точка вентилятора: Производительность, м3/ч Рабочая точка вентилятора: Давление, Па Частота вращения дв., об./мин Цена,
грн. с НДС
ВЦ 10-28 (ВР 200-28) №3,15 / АИР63B4 (0,37 / 1500) 1400 590 1500 Договорная
ВЦ 10-28 (ВР 200-28) №3,15 / АИР90L2 (3,0 / 3000) 2200 2750 3000 Договорная
ВЦ 10-28 (ВР 200-28) №3,15 / АИР100S2 (4,0 / 3000) 2500 2500 3000 Договорная

ВЦ 10-28 №4 исполнение №1

Вентилятор / электродвигатель Рабочая точка вентилятора: Производительность, м3/ч Рабочая точка вентилятора: Давление, Па Частота вращения дв., об./мин Цена,
грн. с НДС
ВЦ 10-28 (ВР 200-28) №4 / АИР90L4 (2,2 / 1500) 3800 400 1500 Договорная
ВЦ 10-28 (ВР 200-28) №4 / АИР132M2 (11,0 / 3000) 5000 4400 3000 Договорная

ВЦ 10-28 №5 исполнение №1

Вентилятор / электродвигатель Рабочая точка вентилятора: Производительность, м3/ч Рабочая точка вентилятора: Давление, Па Частота вращения дв., об./мин Цена,
грн. с НДС
ВЦ 10-28 (ВР 200-28) №5 / АИР112M4 (5,5 / 1500) 6000 1430 1500 Договорная
ВЦ 10-28 (ВР 200-28) №5 / АИР200M2 (37,0 / 3000) 9900 6800 3000 Договорная

Аэродинамические характеристики вентиляторов ВЦ 10-28

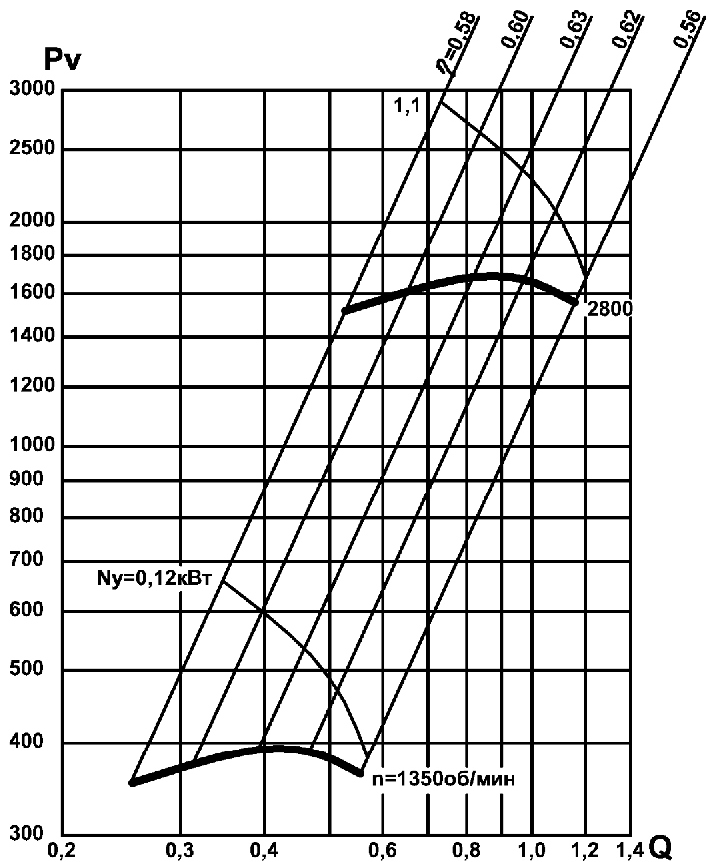

ВЦ 10-28 №2,5

Центробежный вентилятор ВЦ 10-28 (ВР 288-46): габаритные и присоединительные размеры
УСЛОВНЫЕ ОБОЗНАЧЕНИЯ:
Pv - полное давление,
Па;
Q - производительность,
тыс. м3/ч;
- установочная мощность,
кВт;
n - частота вращения
рабочего колеса, об/мин;
? - КПД.

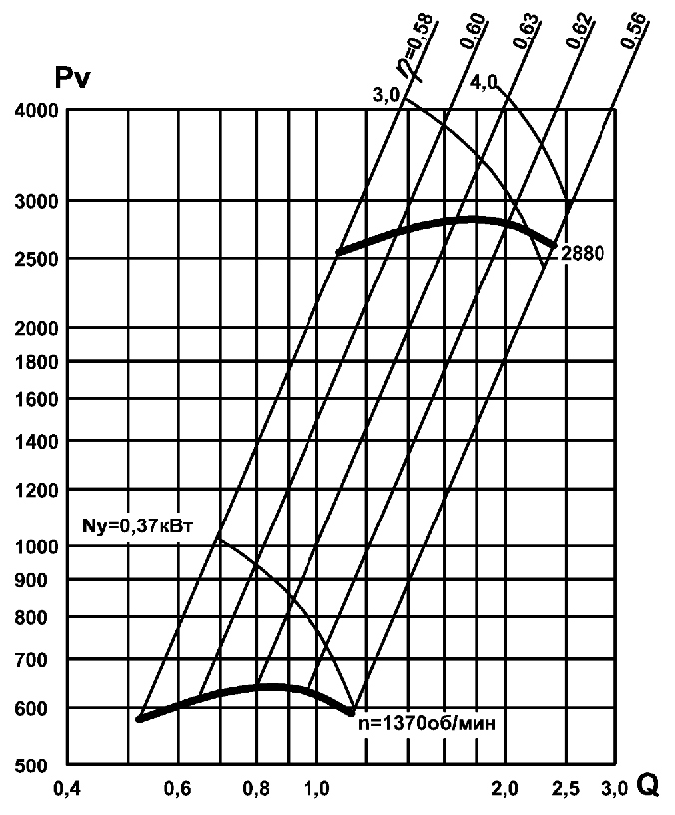

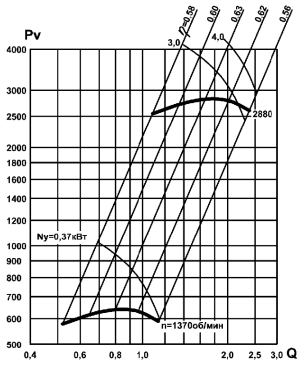

ВЦ 10-28 №3,15

Центробежный вентилятор ВЦ 10-28 (ВР 288-46): габаритные и присоединительные размеры
УСЛОВНЫЕ ОБОЗНАЧЕНИЯ:
Pv - полное давление,
Па;
Q - производительность,
тыс. м3/ч;
- установочная мощность,
кВт;
n - частота вращения
рабочего колеса, об/мин;
? - КПД.

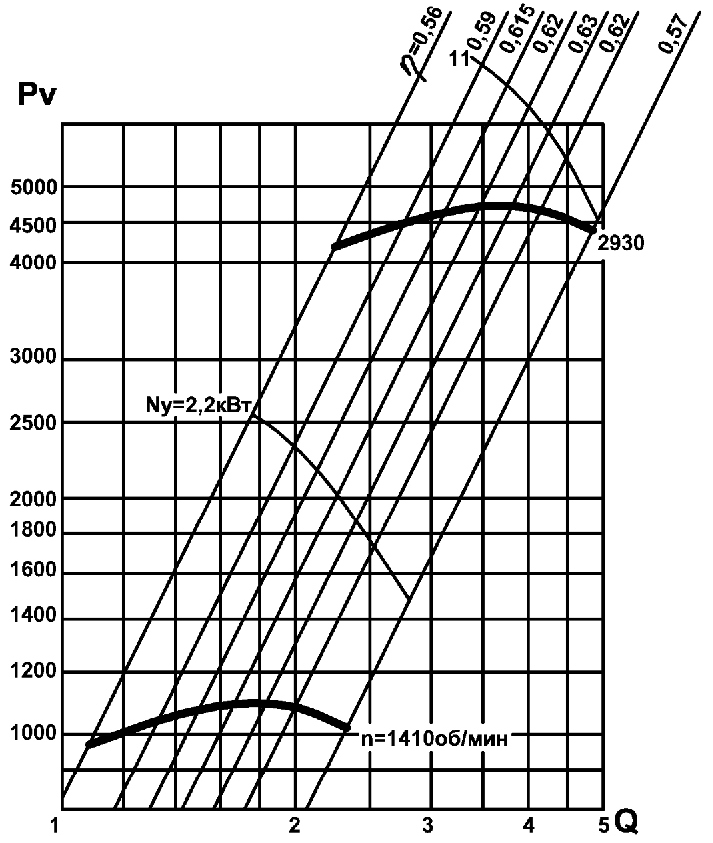

ВЦ 10-28 №4

Центробежный вентилятор ВЦ 10-28 (ВР 288-46): габаритные и присоединительные размеры
УСЛОВНЫЕ ОБОЗНАЧЕНИЯ:
Pv - полное давление,
Па;
Q - производительность,
тыс. м3/ч;
- установочная мощность,
кВт;
n - частота вращения
рабочего колеса, об/мин;
? - КПД.

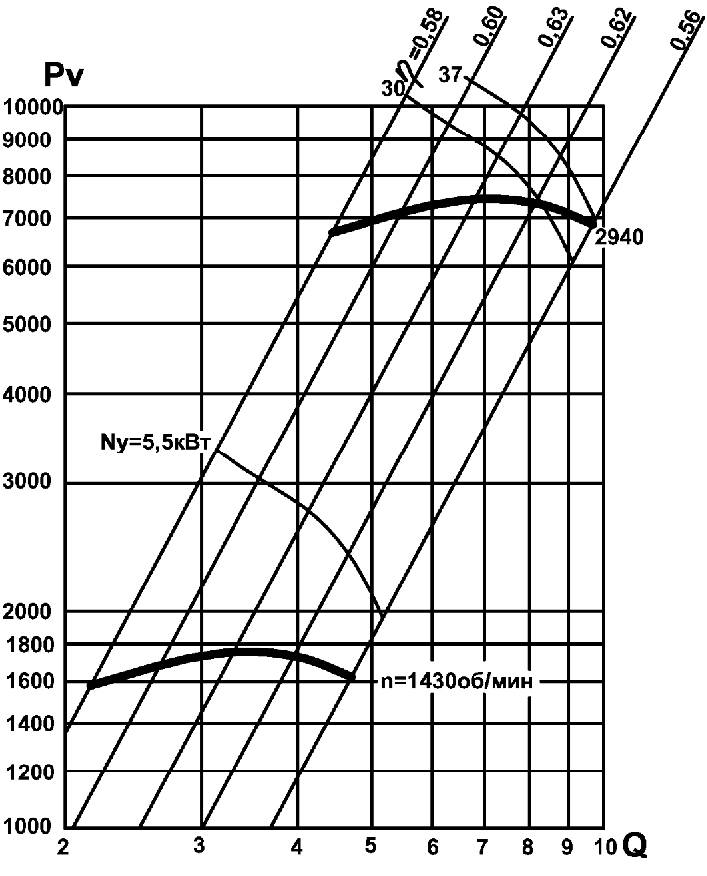

ВЦ 10-28 №5

Центробежный вентилятор ВЦ 10-28 (ВР 288-46): габаритные и присоединительные размеры
УСЛОВНЫЕ ОБОЗНАЧЕНИЯ:
Pv - полное давление,
Па;
Q - производительность,
тыс. м3/ч;
- установочная мощность,
кВт;
n - частота вращения
рабочего колеса, об/мин;
? - КПД.

Габаритные и присоединительные размеры центробежных вентиляторов (радиальных вентиляторов) среднего давления ВЦ 10-28

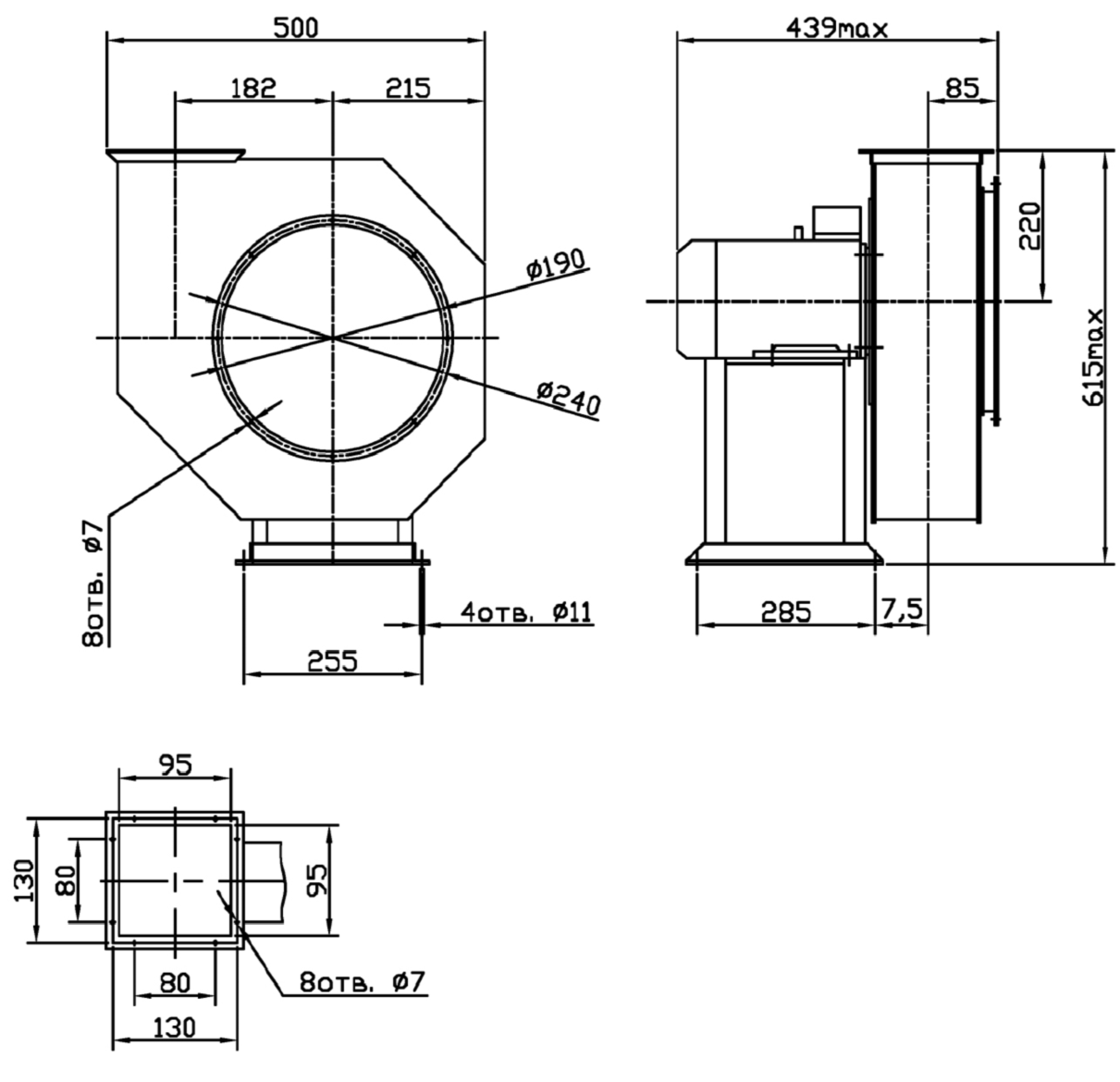

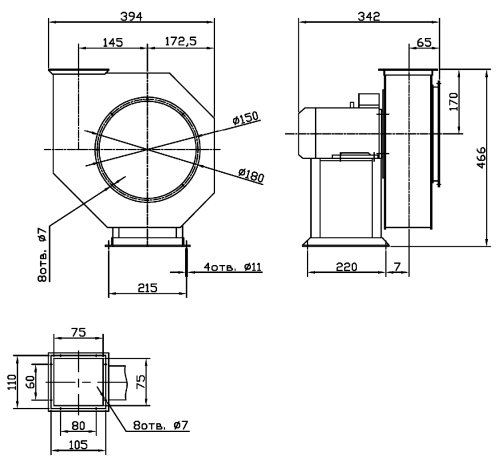

ВЦ 10-28 №2,5

Центробежный вентилятор ВЦ 10-28 (ВР 288-46): габаритные и присоединительные размеры

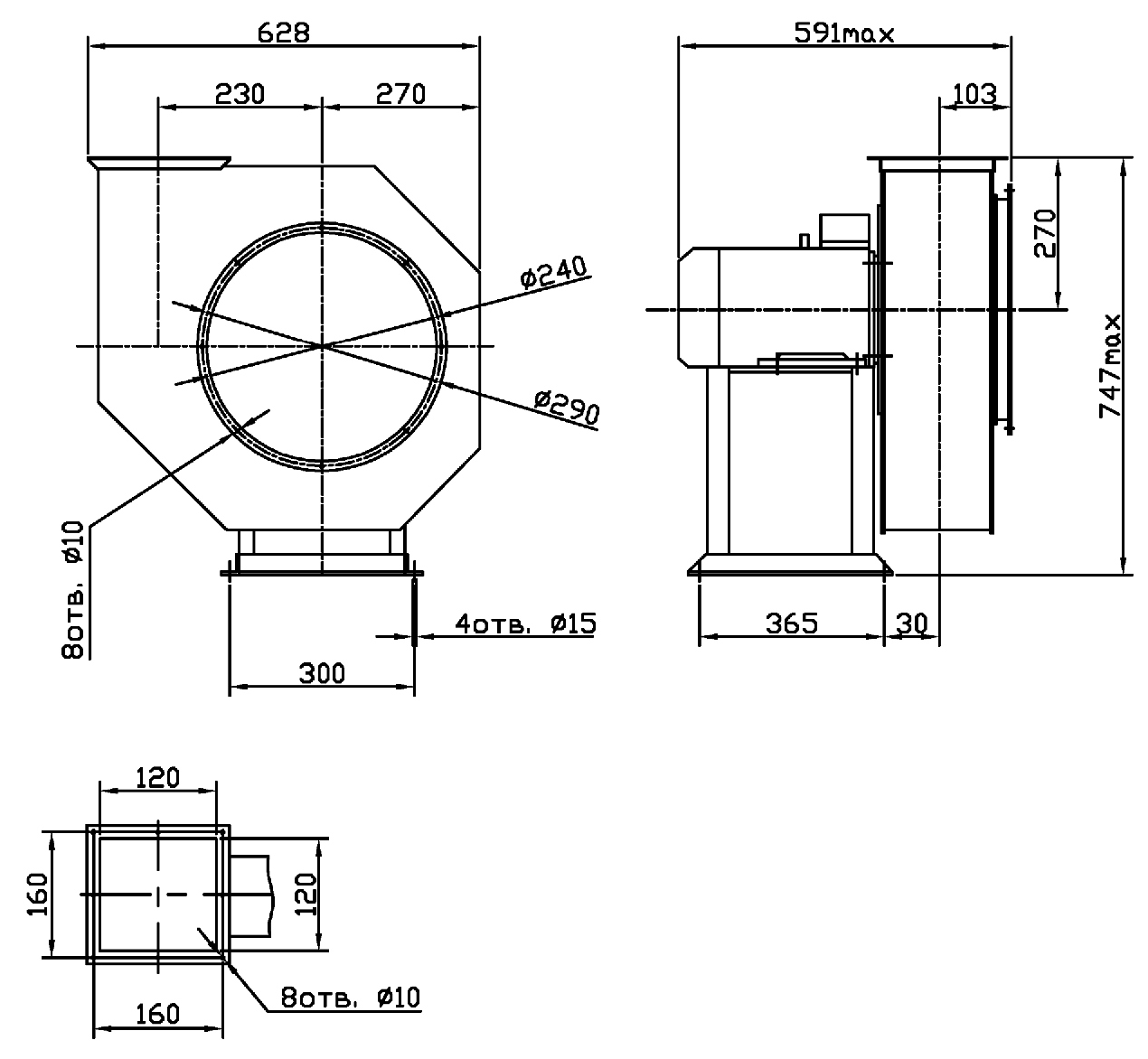

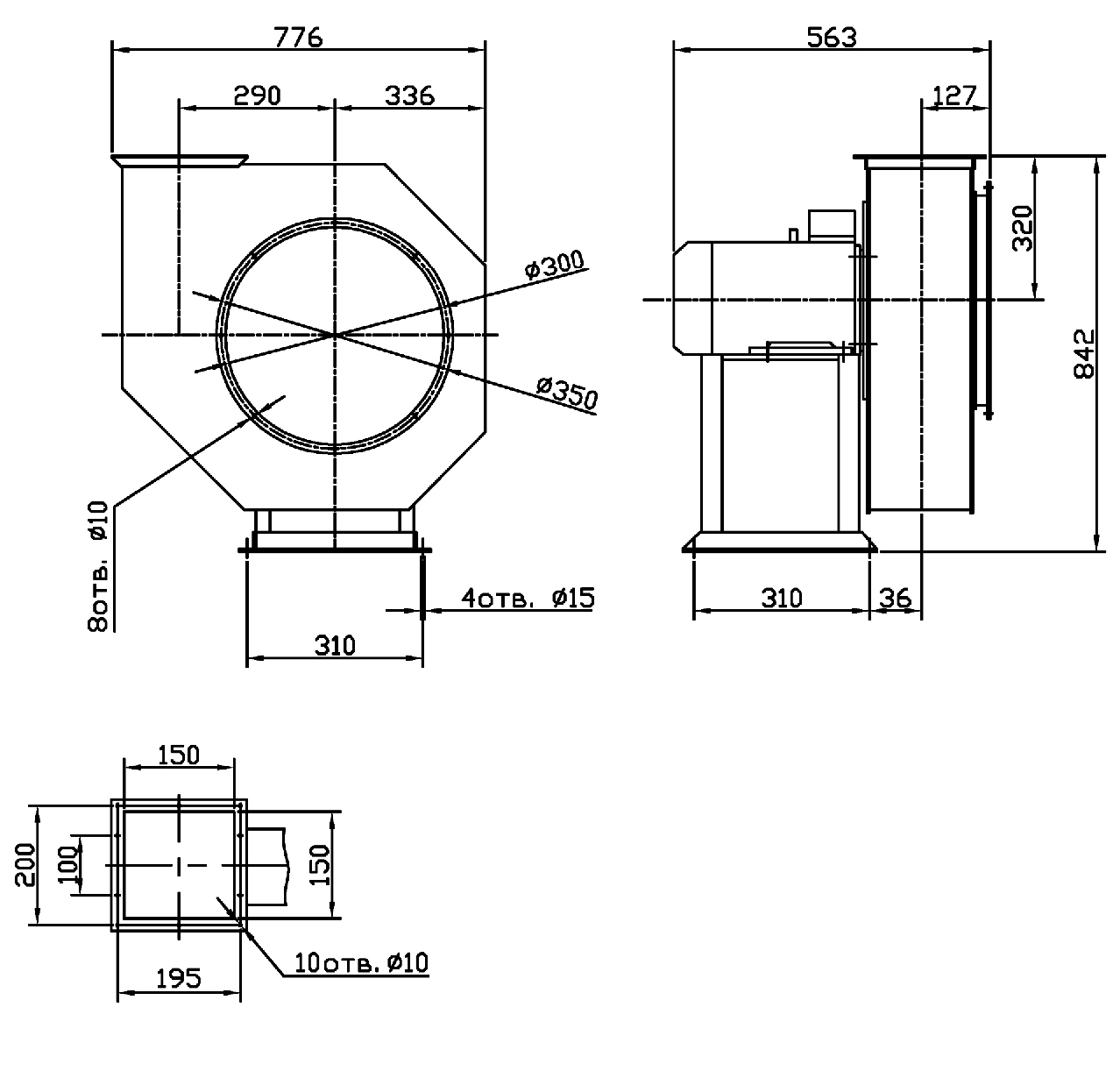

ВЦ 10-28 №3,15

Центробежный вентилятор ВЦ 10-28 (ВР 287-46): габаритные и присоединительные размеры

ВЦ 10-28 №4

ВЦ 10-28 №5
