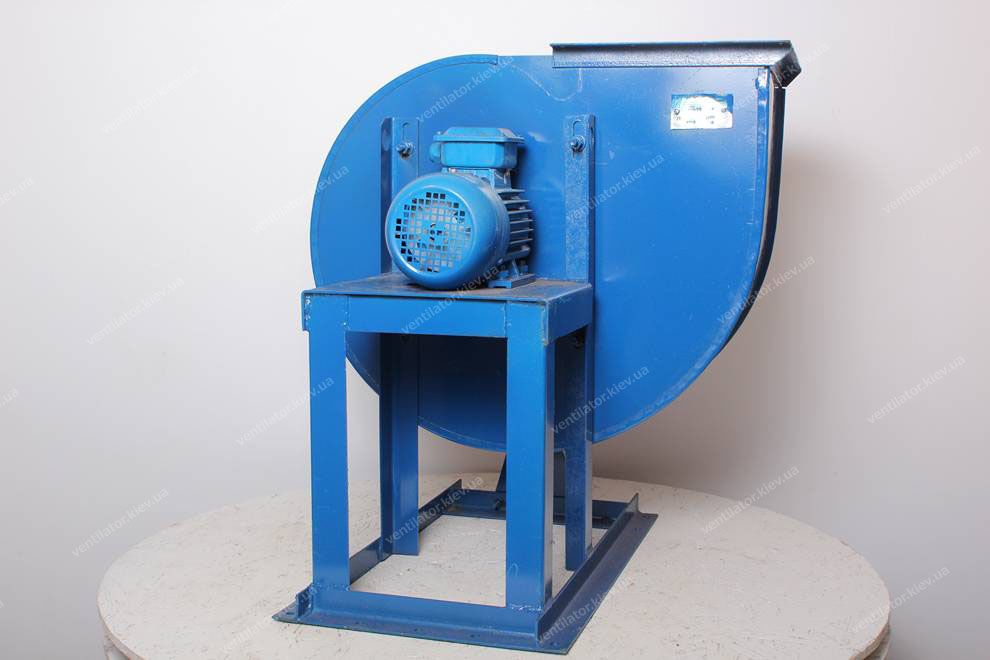

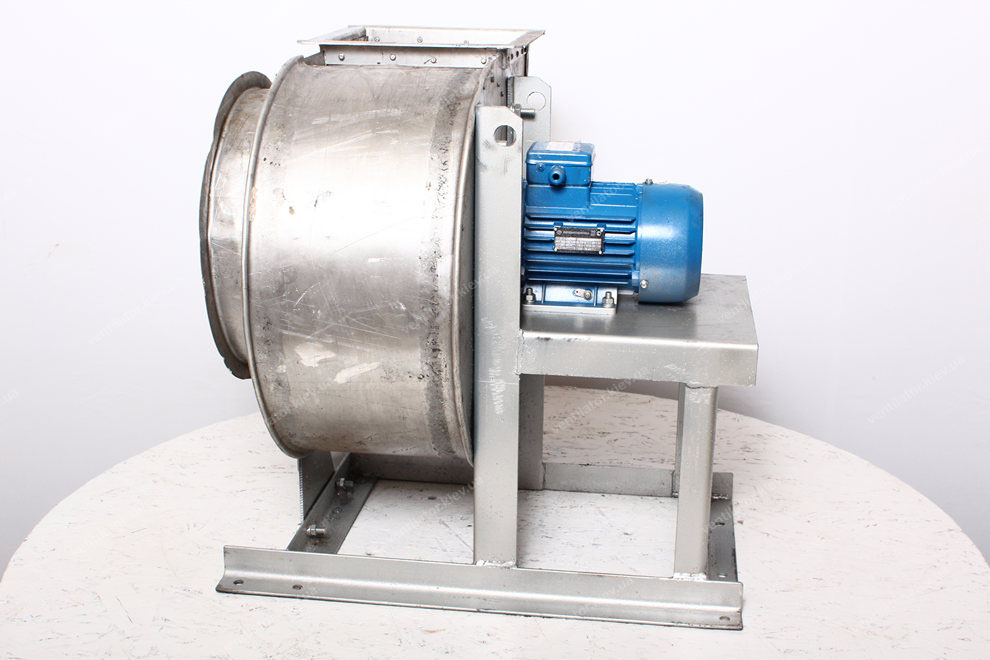

Центробежные вентиляторы (радиальные вентиляторы) низкого давления ВЦ 4-75
вентиляторы ВЦ 4-75 № 2,5 - 16 (вентилятор ВЦ 4-70, ВЦ 4-76, ВР 89-75, ВР 88-72, ВР 80-70, ВР 80-75) из углеродистой и нержавающей стали, а также из сплава алюминия и разнородных металлов по схемам исполнения № 1, № 5, № 6
Общие сведения о вентиляторах ВЦ 4-75
Вентиляторы центробежные (радиальные) низкого давления серии ВЦ 4-75 №2,5 – 16 (ВР 89-75 №2,5 – 16, ВР 88-72 №2,5 – 16, ВР 80-70 №2,5 – 16, ВЦ 4-70 №2,5 – 16, ВЦ 4-76 №2,5 – 16) комплектуются общепромышленными электродвигателями АИР для обычной среды использования и взрывозащищенными электродвигателями АИММ, 4ВР, 3ВР для использования во взрывоопасной среде.

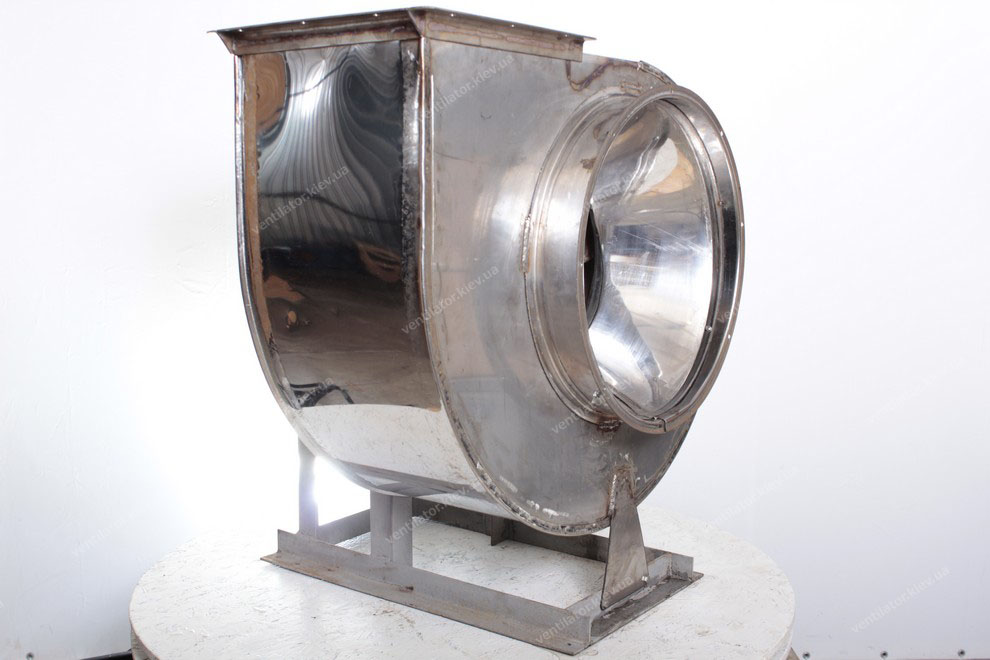

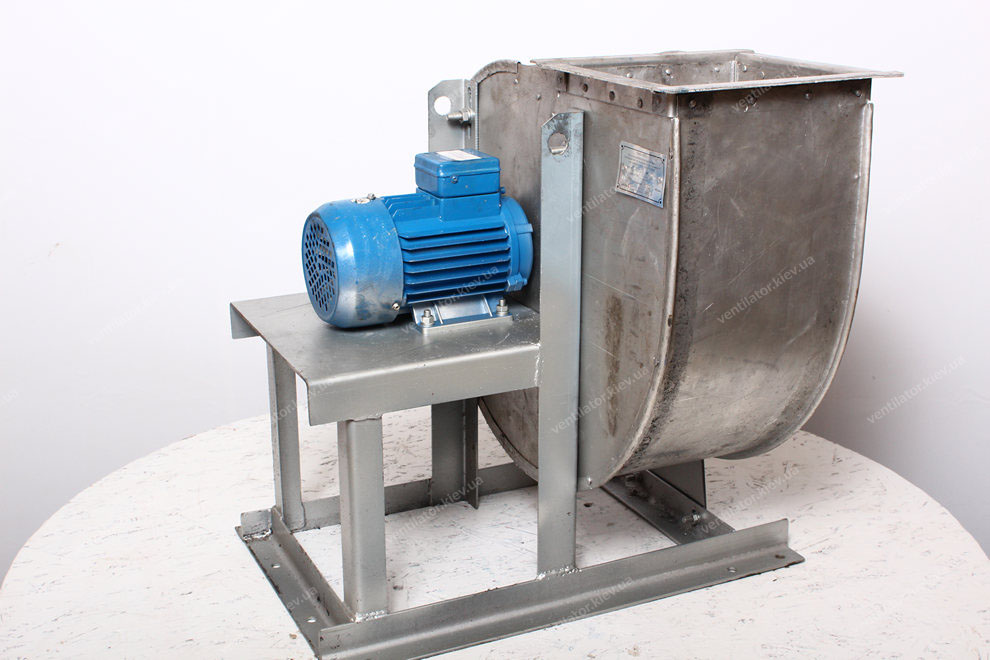

Вентиляторы изготавливаются из разных материалов: углеродистая сталь, нержавеющая сталь, сплав алюминия, а также из разнородных материалов (например, корпус из алюминия, рабочее колесо из углеродистой стали либо наоборот).
Радиальные вентиляторы (центробежные) применяются в системах вентиляции или кондиционировании воздуха, иных газовых смесей, агрессивность которых к углеродистым сталям должна быть не выше агрессивности воздуха с температурой до 80 °С, не содержащих волокнистых материалов, липких веществ, пыли и других твердых примесей не более 100 мг/м3 в условиях умеренного (У) климата (3-я категория размещения) и тропического (Т) климата (2-я категория размещения) в соответствии с ГОСТ 15150.
Центробежный (радиальный) вентилятор ВЦ 4-75 №2,5 - 16 состоит из следующих узлов, которые можно приобрести отдельно:
- вентилятор ВЦ 4-75 №2,5 - 16 без электродвигателя;
- рабочее колесо вентилятора ВЦ 4-75 №2,5 – 16;
- обечайка (корпус) вентилятора ВЦ 4-75 №2,5 – 16;
- электродвигатель серии АИР, АИММ, 4ВР, 3ВР под вентилятор ВЦ 4-75 №2,5 – 16.
Общие сведения о радиальных (центробежных) вентиляторах ВЦ 4-75 №2,5-16
Центробежные (радиальные) вентиляторы ВЦ 4-75:
- Низкого давления;
- Одностороннего всасывания;
- Назад загнутые лопатки;
- Количество лопаток 12;
- Направление вращения - правое и левое;
- Кут поворота улитки 0, 90,180,270 градусов;
- Вентиляторы изготавливаются в соответствии с ТУ У 29.2-00909779-001-2002;
- Вентиляторы соединяются с двигателем с помощью вала (Схема исполнения 1);
- Вентиляторы соединяются с двигателем с помощью клиноременной передачи (Схема исполнения 5).
Назначение центробежных (радиальных) вентиляторов ВЦ 4-75 №2,5-16
вентилятор серии ВЦ 4-75 предназначен для перемещения воздуха и других газовых смесей, агрессивность которых по отношению к углеродистой стали не выше агрессивности воздуха, не содержащих липких веществ, волокнистых материалов, а также пыли и других твердых примесей в количестве не больше 100мг/м3.
Область применения центробежных вентиляторов ВЦ 4-75
Центробежные вентиляторы ВР 4-75 применяются:
- в системах кондиционирования воздуха;
- в системах вентиляции;
- в системах воздушного отопления;
- для других санитарно-производственных целей.
Центробежный вентилятор ВР 4-75 №2,5-16 с общепромышленными и взрывозащищенными двигателями эксплуатируется в условиях умеренного климата, при температуре окружающей среды от -40°C до +40°C. Температура перемещаемой среды не должна превышать 80°C.
Принцип работы центробежного вентилятора ВЦ (ВР) 4-75 № 2,5-16
воздух путем передачи ему энергии лопаток рабочего колеса поступает в вентилятор под воздействием центробежной силы под углом 90 градусов и поступает в радиальном направлении в улитку спирального корпуса; в улитке, перемещаясь по спирально-образному корпусу, под давлением, направляется через выхлоп вентилятора.
Комплектность центробежного вентилятора ВЦ (ВР) 4-75 № 2,5-16

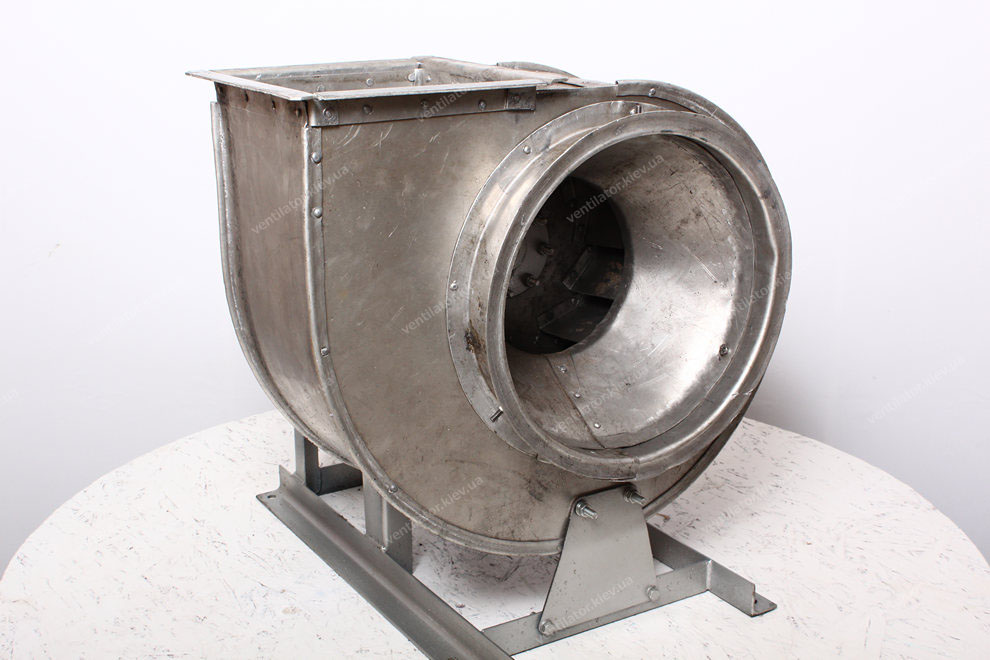

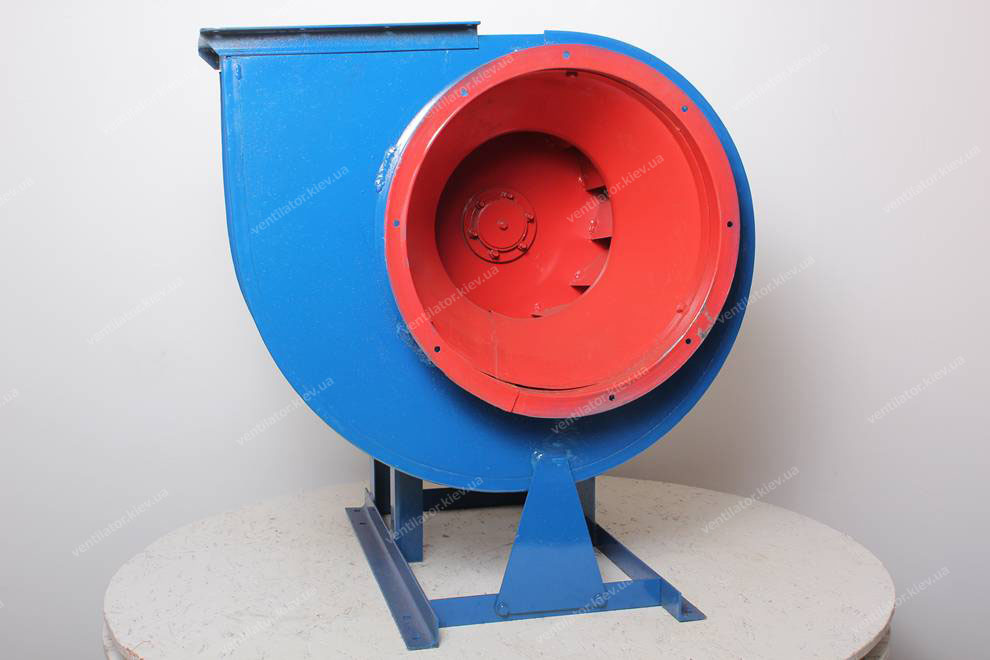

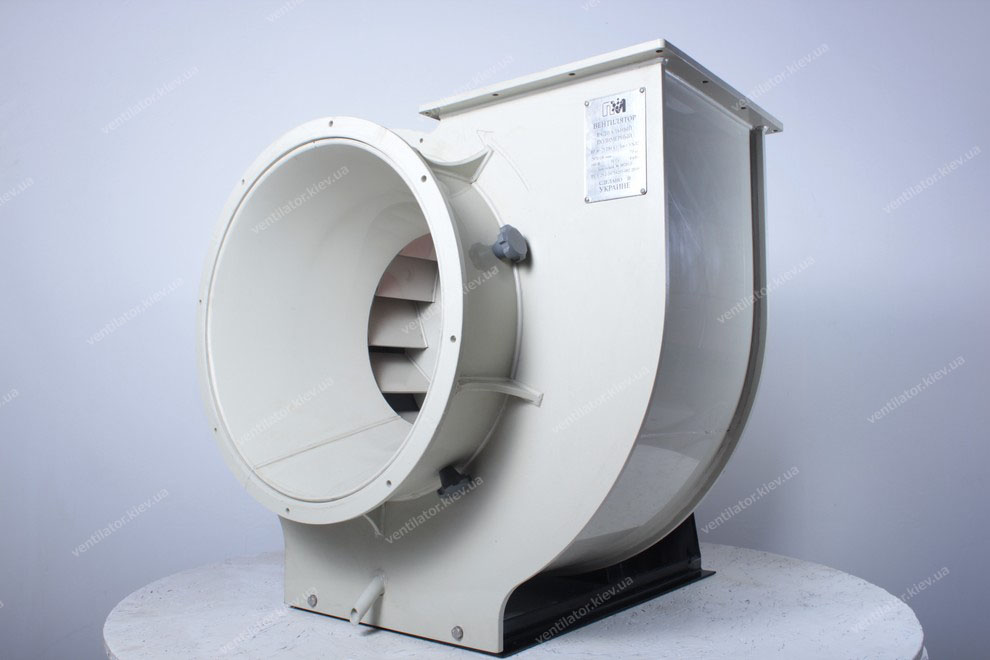

вентилятор радиальный ВЦ 4-75 № 2,5-16 состоит из таких основных узлов, как: спирального корпуса, рабочего колеса, станины, коллектора, асинхронного электродвигателя. Рабочее колесо состоит из переднего и заднего дисков, 12 листовых лопаток и ступицы. Станина вентилятора – сварная. Основание имеет отверствие для установки на виброизоляторы или фундамент. На станине крепятся электродвигатель и кожух. Коллектор конической формы для подвода воздуха к рабочему колесу закреплен на входном патрубке. Перекрытие между коллектором и передним диском рабочего колеса регулируется осевым перемещением коллектора во входном патрубке.
Положение корпуса радиальных вентиляторов правого (ПР) и левого (ЛЕВ) вращения:
Вид со стороны всасывания
Вид со стороны всасывания
ООО «Электродвигатели» предлагает на рынке следующие разновидности вентиляторов центробежных (радиальных) низкого давления серии ВЦ (ВР):
вентилятор ВЦ (ВР) 4-75; ВЦ (ВР) № 2.5; ВЦ (ВР) № 3.15; ВЦ (ВР) № 4; ВЦ (ВР) № 5; ВЦ (ВР) № 6.3; ВЦ (ВР) № 8; ВЦ (ВР) № 10; ВЦ (ВР) № 12.5; ВЦ (ВР) № 16.
вентилятор ВР 89-75 № 2.5; ВР 89-75 № 3.15; ВР 89-75 № 4; ВР 89-75 № 5; ВР 89-75 № 6.3; ВР 89-75 № 8; ВР 89-75 № 10; ВР 89-75 № 12.5; ВР 89-75 № 16.
вентилятор ВР 88-72 № 2.5; ВР 88-72 № 3.15; ВР 88-72 № 4; ВР 88-72 № 5; ВР 88-72 № 6.3; ВР 88-72 № 8; ВР 88-72 № 10; ВР 88-72 № 12.5; ВР 88-72 № 16,
вентилятор ВР 80-70 № 2.5; ВР 80-70 № 3.15; ВР 80-70 № 4; ВР 80-70 № 5; ВР 80-70 № 6.3; ВР 80-70 № 8; ВР 80-70 № 10; ВР 80-70 № 12.5; ВР 80-70 № 16
вентилятор ВЦ 4-70 № 2.5; ВЦ 4-70 № 3.15; ВЦ 4-70 № 4; ВЦ 4-70 № 5; ВЦ 4-70 № 6.3; ВЦ 4-70 № 8; ВЦ 4-70 № 10; ВЦ 4-70 № 12.5; ВЦ 4-70 № 16
вентилятор ВЦ 4-76 № 2.5; ВЦ 4-76 № 3.15; ВЦ 4-76 № 4; ВЦ 4-76 № 5; ВЦ 4-76 № 6.3; ВЦ 4-76 № 8; ВЦ 4-76 № 10; ВЦ 4-76 № 12.5; ВЦ 4-76 № 16
Основные технические характеристики вентиляторов ВЦ 4-75
ВЦ 4-75 №2,5 исполнение №1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
ВЦ 4-75 №3,15 исполнение №1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
ВЦ 4-75 №4 исполнение №1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
ВЦ 4-75 №5 исполнение №1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
ВЦ 4-75 №6,3 исполнение №1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
ВЦ 4-75 №8 исполнение №1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
ВЦ 4-75 №8 исполнение №5
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
ВЦ 4-75 №10 исполнение №1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
ВЦ 4-75 №10 исполнение №5
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
ВЦ 4-75 №12,5 исполнение №1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
ВЦ 4-75 №12,5 исполнение №5
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
ВЦ 4-75 №16 исполнение №5
|

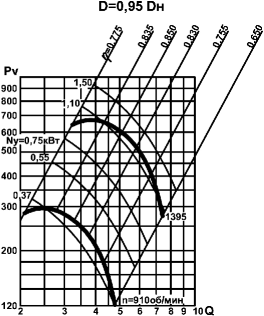

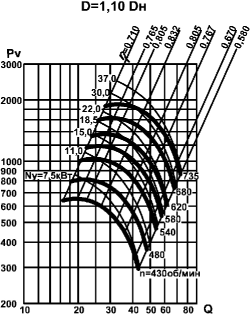

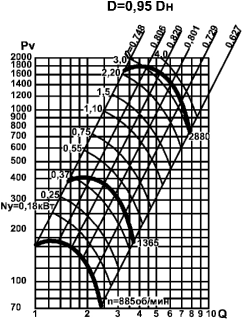

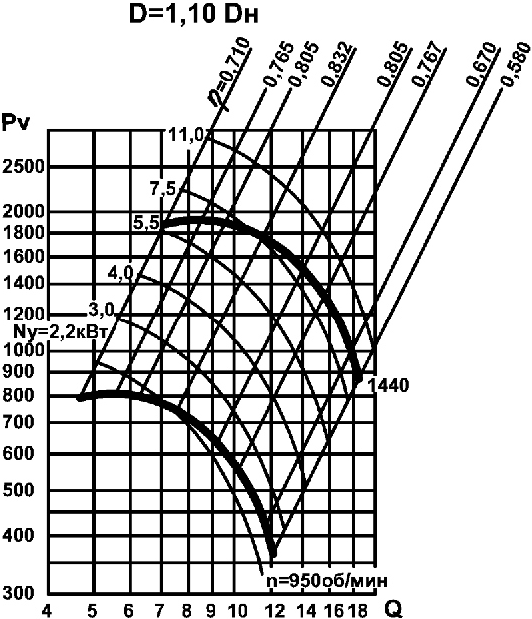

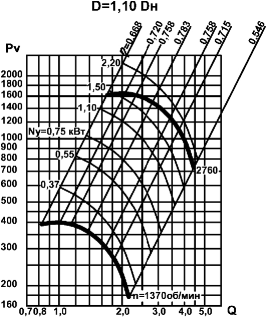

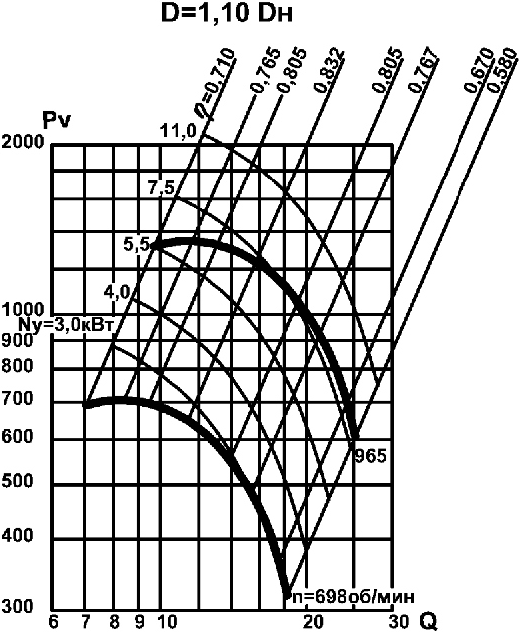

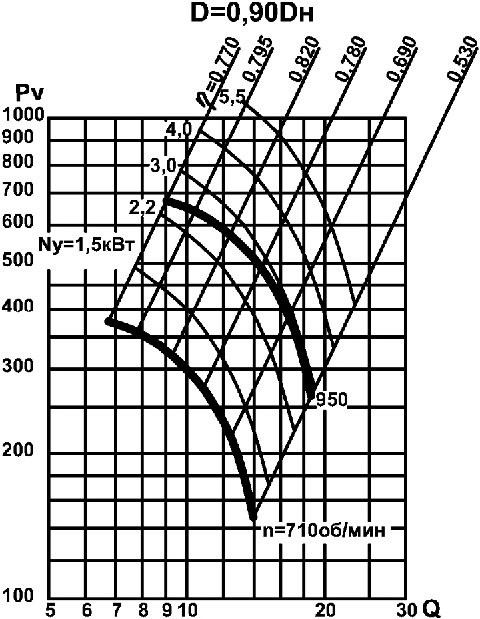

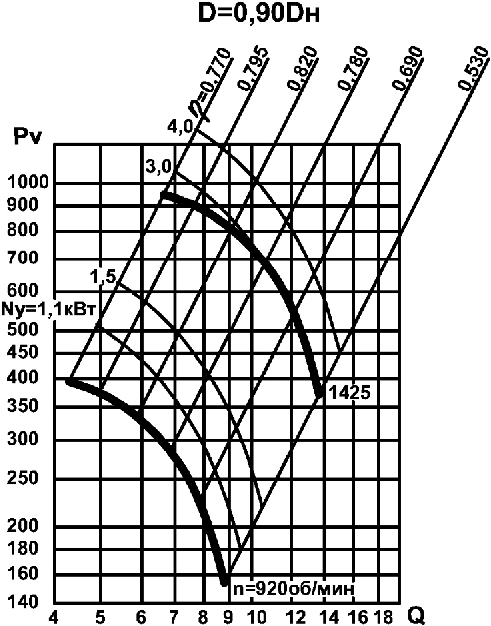

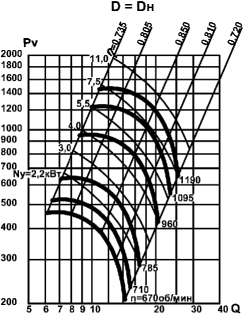

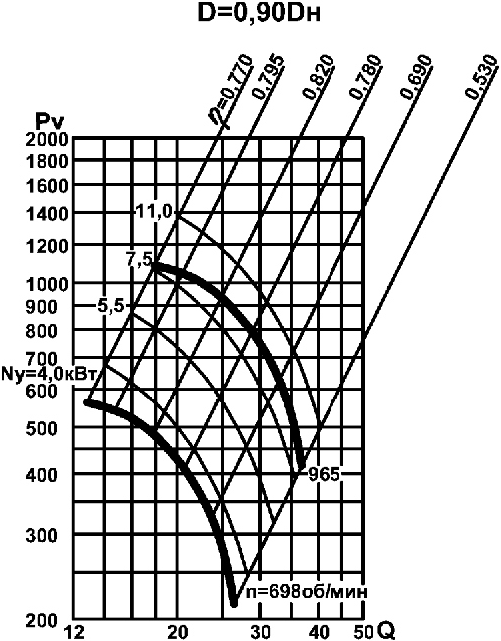

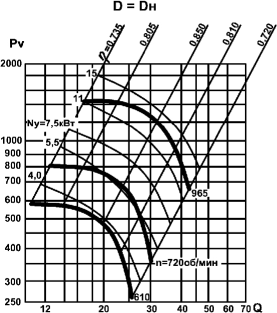

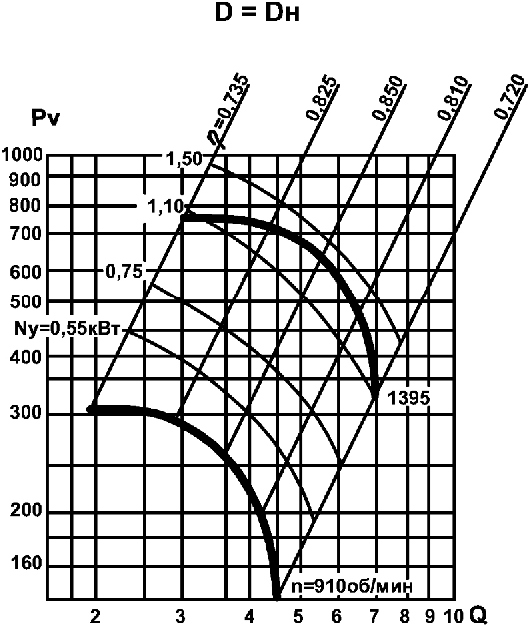

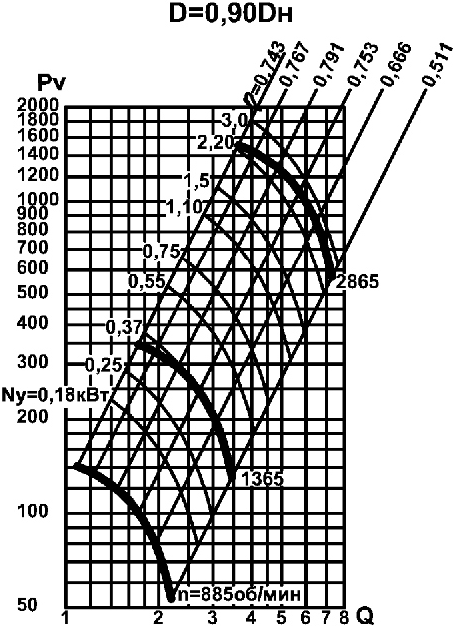

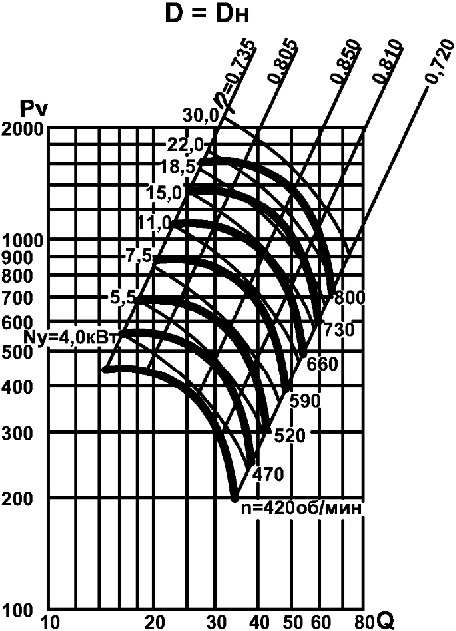

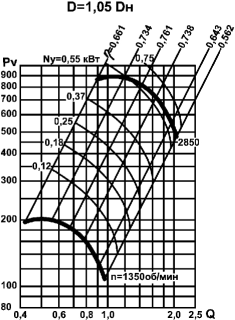

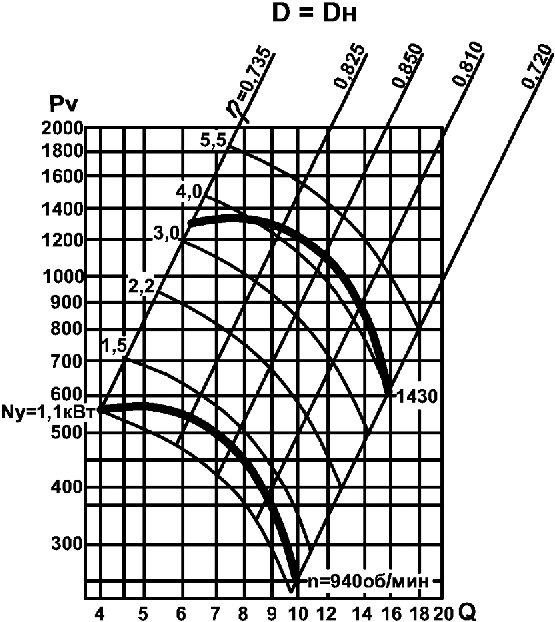

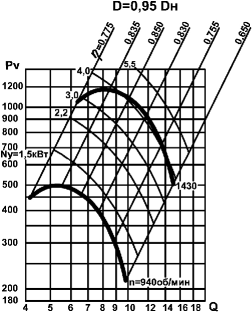

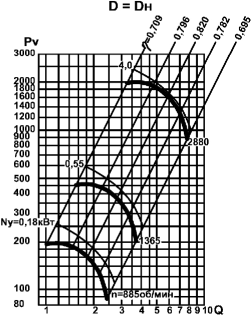

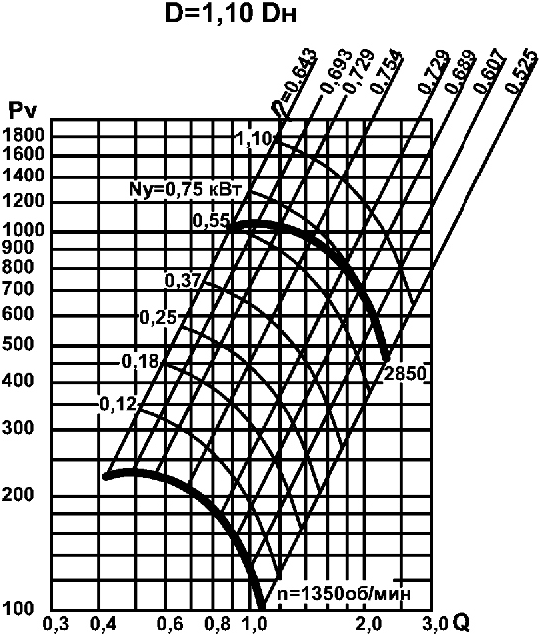

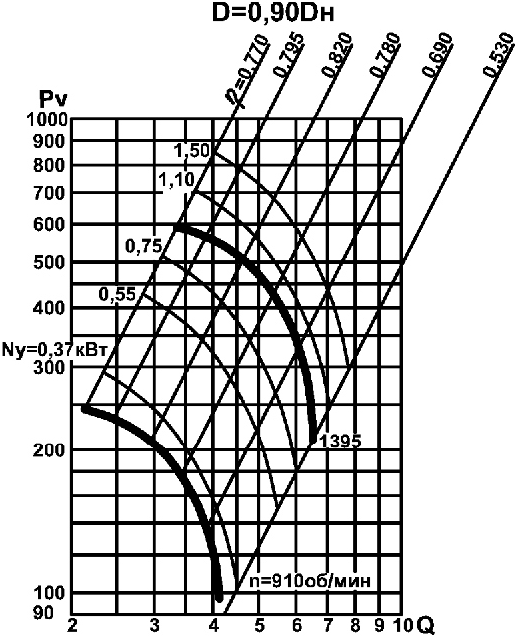

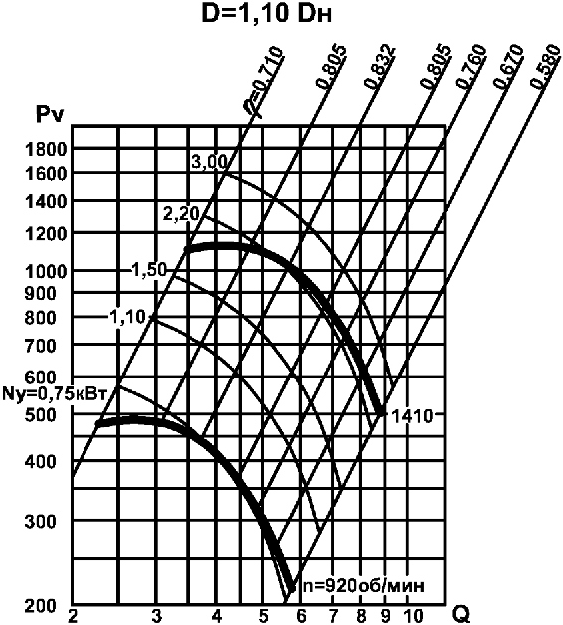

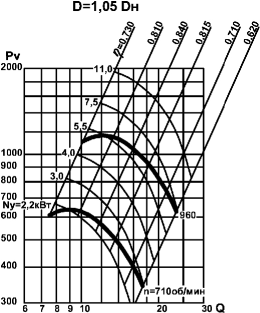

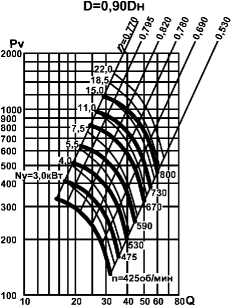

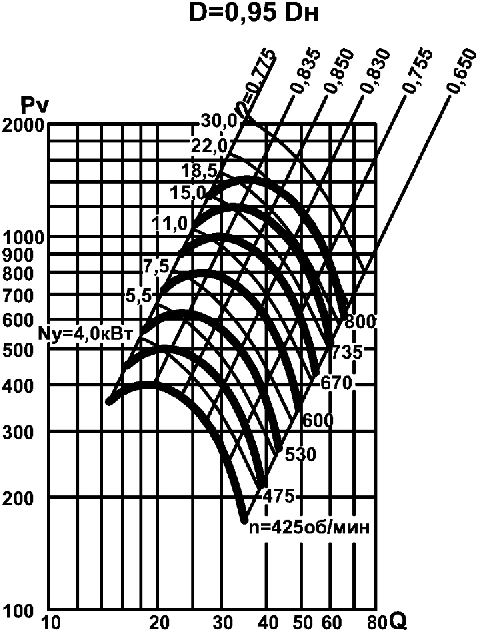

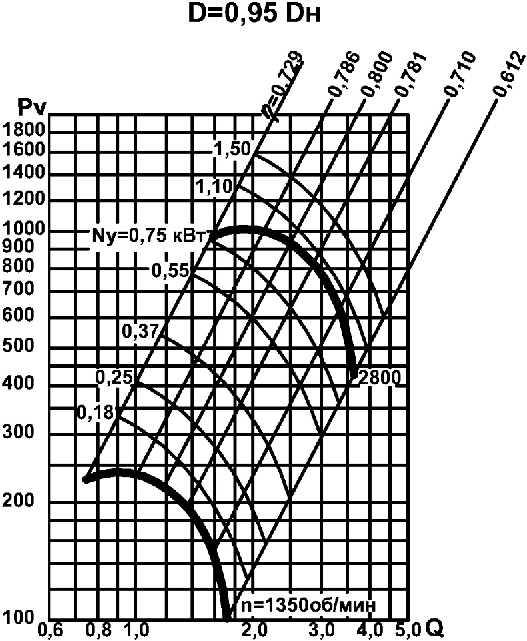

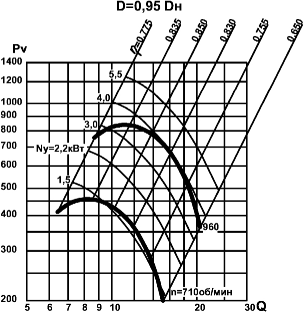

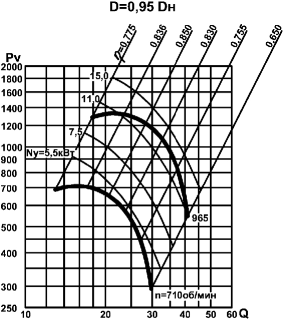

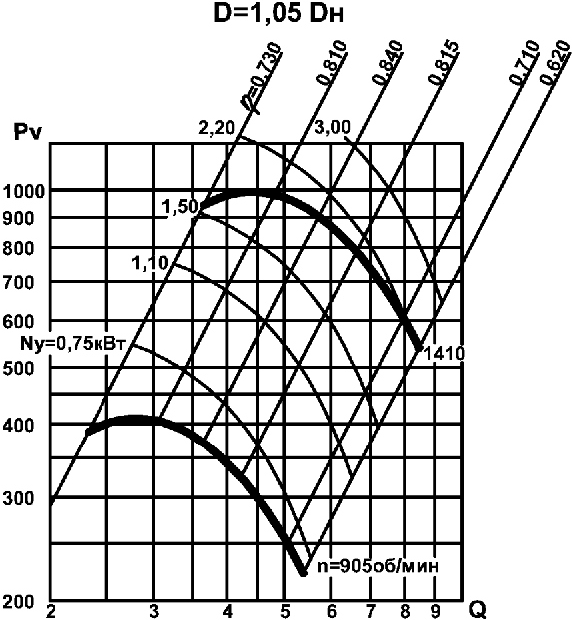

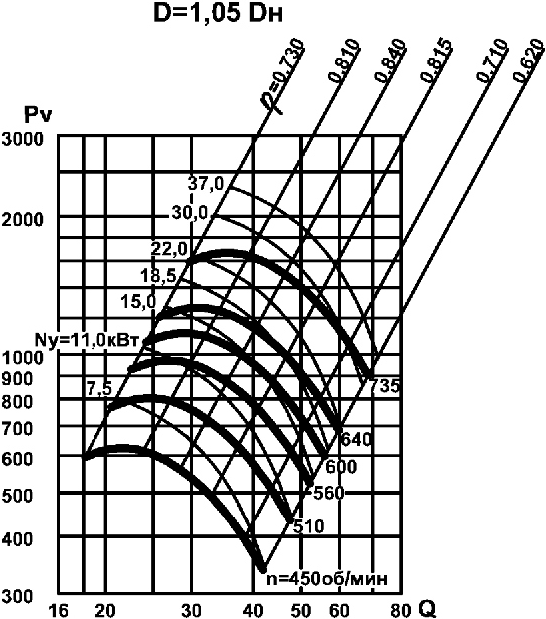

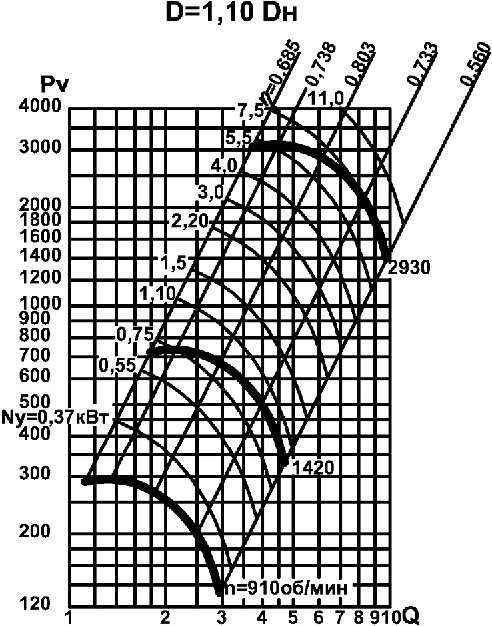

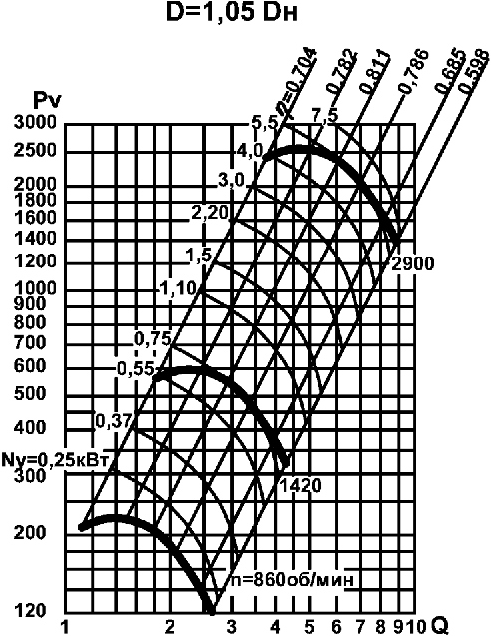

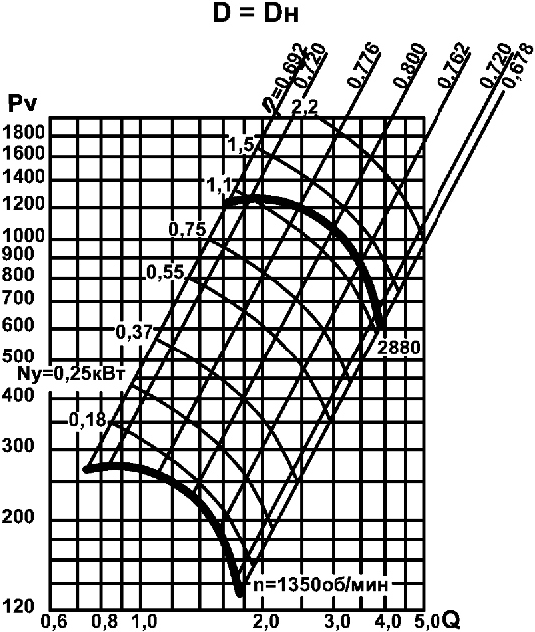

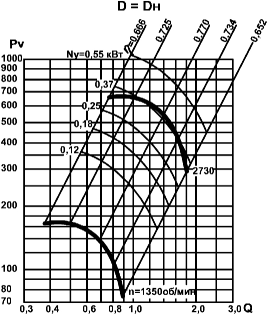

Аэродинамические характеристики вентиляторов ВЦ 4-75

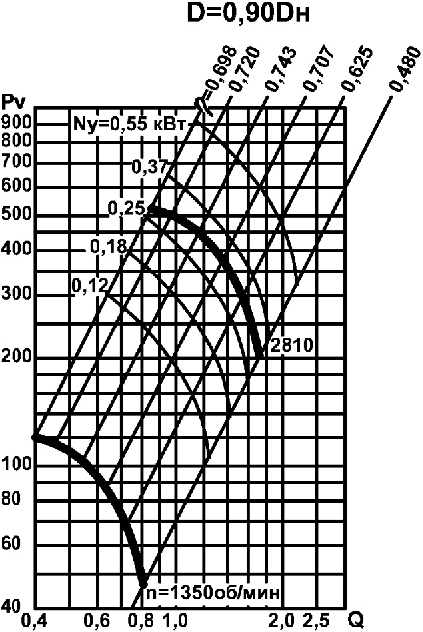

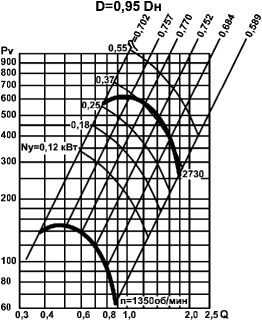

ВЦ 4-75 №2,5
УСЛОВНЫЕ ОБОЗНАЧЕНИЯ: | |
D | - диаметр рабочего колеса, мм; |
Dн | - номинальный диаметр рабочего колеса, мм; |
Pv | - полное давление, Па; |
Nу | - установочная мощность, кВт; |
n | - частота вращения рабочего колеса, об/мин; |
η | - КПД. |

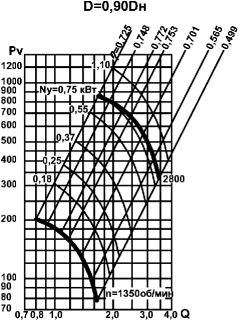

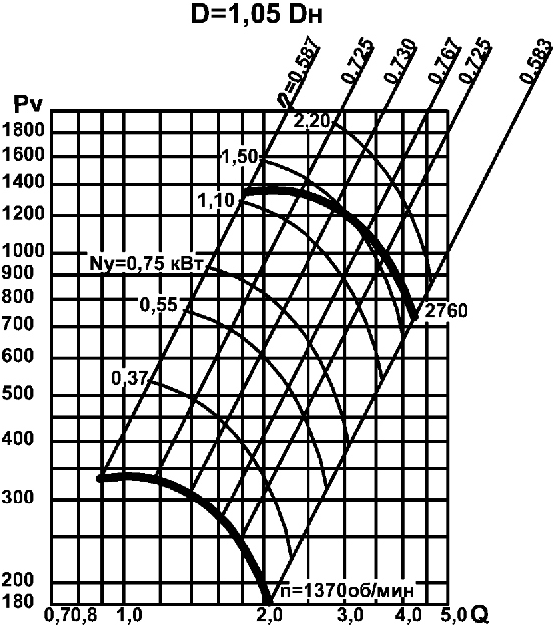

ВЦ 4-75 №3,15
УСЛОВНЫЕ ОБОЗНАЧЕНИЯ: | |
D | - диаметр рабочего колеса, мм; |
Dн | - номинальный диаметр рабочего колеса, мм; |
Pv | - полное давление, Па; |
Nу | - установочная мощность, кВт; |
n | - частота вращения рабочего колеса, об/мин; |
η | - КПД. |
ВЦ 4-75 №4
УСЛОВНЫЕ ОБОЗНАЧЕНИЯ: | |
D | - диаметр рабочего колеса, мм; |
Dн | - номинальный диаметр рабочего колеса, мм; |
Pv | - полное давление, Па; |
Nу | - установочная мощность, кВт; |
n | - частота вращения рабочего колеса, об/мин; |
η | - КПД. |
ВЦ 4-75 №5
УСЛОВНЫЕ ОБОЗНАЧЕНИЯ: | |
D | - диаметр рабочего колеса, мм; |
Dн | - номинальный диаметр рабочего колеса, мм; |
Pv | - полное давление, Па; |
Nу | - установочная мощность, кВт; |
n | - частота вращения рабочего колеса, об/мин; |
η | - КПД. |

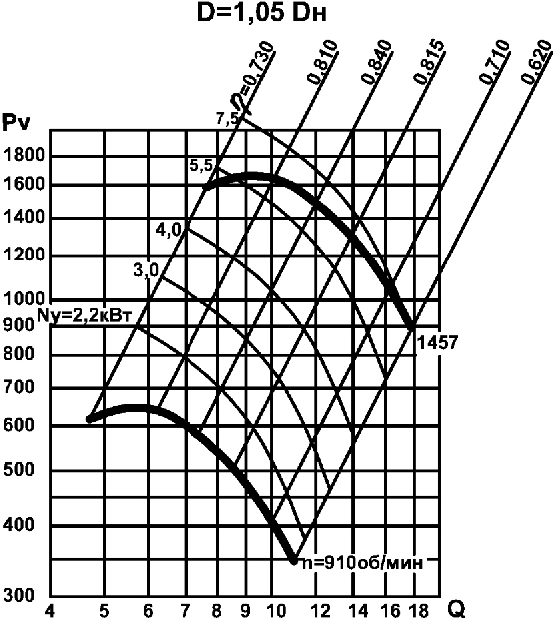

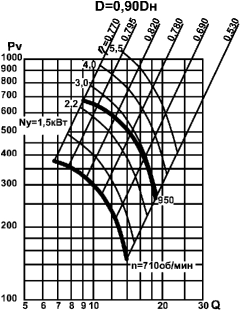

ВЦ 4-75 №6,3
УСЛОВНЫЕ ОБОЗНАЧЕНИЯ: | |
D | - диаметр рабочего колеса, мм; |
Dн | - номинальный диаметр рабочего колеса, мм; |
Pv | - полное давление, Па; |
Nу | - установочная мощность, кВт; |
n | - частота вращения рабочего колеса, об/мин; |
η | - КПД. |
ВЦ 4-75 №8
УСЛОВНЫЕ ОБОЗНАЧЕНИЯ: | |
D | - диаметр рабочего колеса, мм; |
Dн | - номинальный диаметр рабочего колеса, мм; |
Pv | - полное давление, Па; |
Nу | - установочная мощность, кВт; |
n | - частота вращения рабочего колеса, об/мин; |
η | - КПД. |

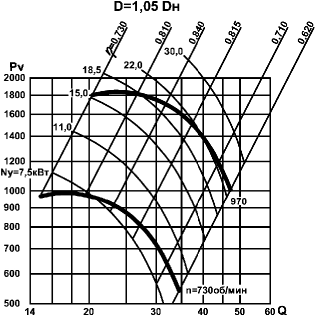

ВЦ 4-75 №10
УСЛОВНЫЕ ОБОЗНАЧЕНИЯ: | |
D | - диаметр рабочего колеса, мм; |
Dн | - номинальный диаметр рабочего колеса, мм; |
Pv | - полное давление, Па; |
Nу | - установочная мощность, кВт; |
n | - частота вращения рабочего колеса, об/мин; |
η | - КПД. |

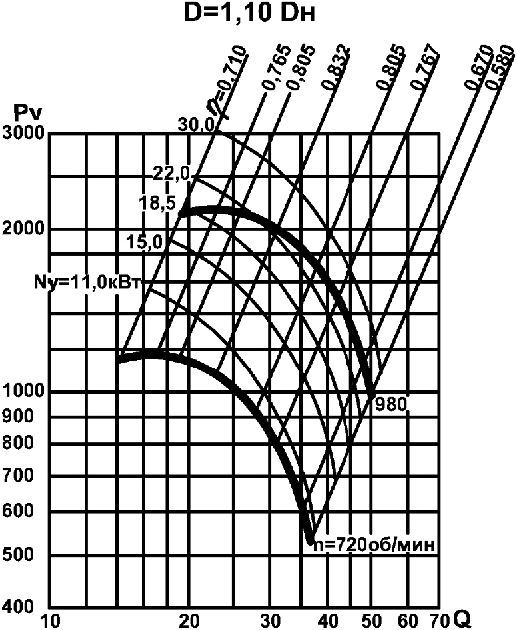

ВЦ 4-75 №12,5
УСЛОВНЫЕ ОБОЗНАЧЕНИЯ: | |
D | - диаметр рабочего колеса, мм; |
Dн | - номинальный диаметр рабочего колеса, мм; |
Pv | - полное давление, Па; |
Nу | - установочная мощность, кВт; |
n | - частота вращения рабочего колеса, об/мин; |
η | - КПД. |

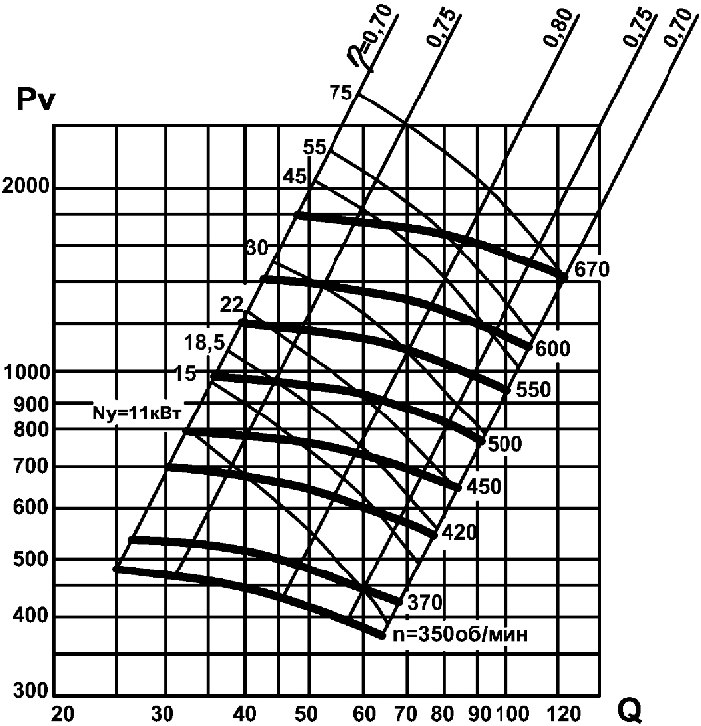

ВЦ 4-75 №16

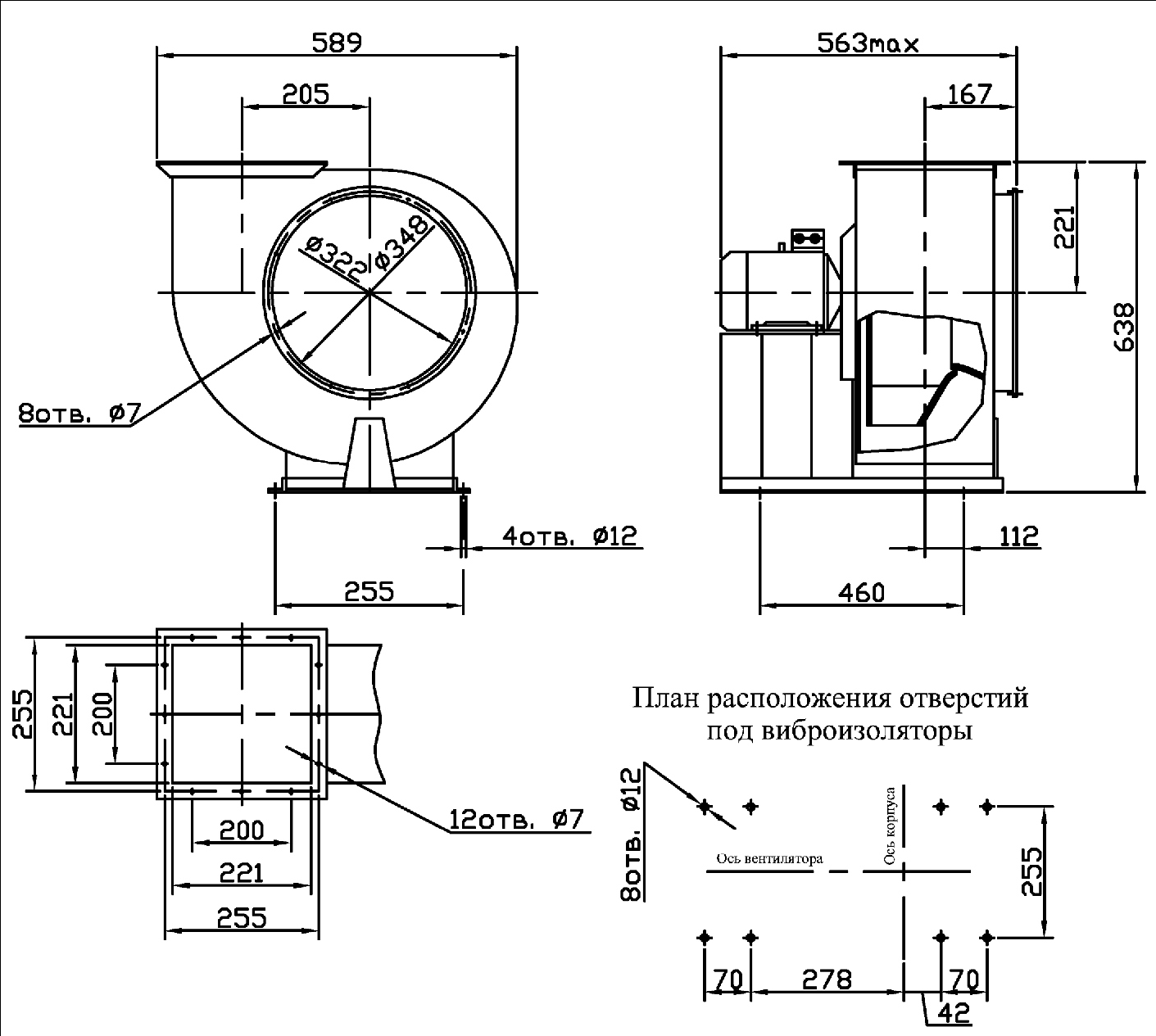

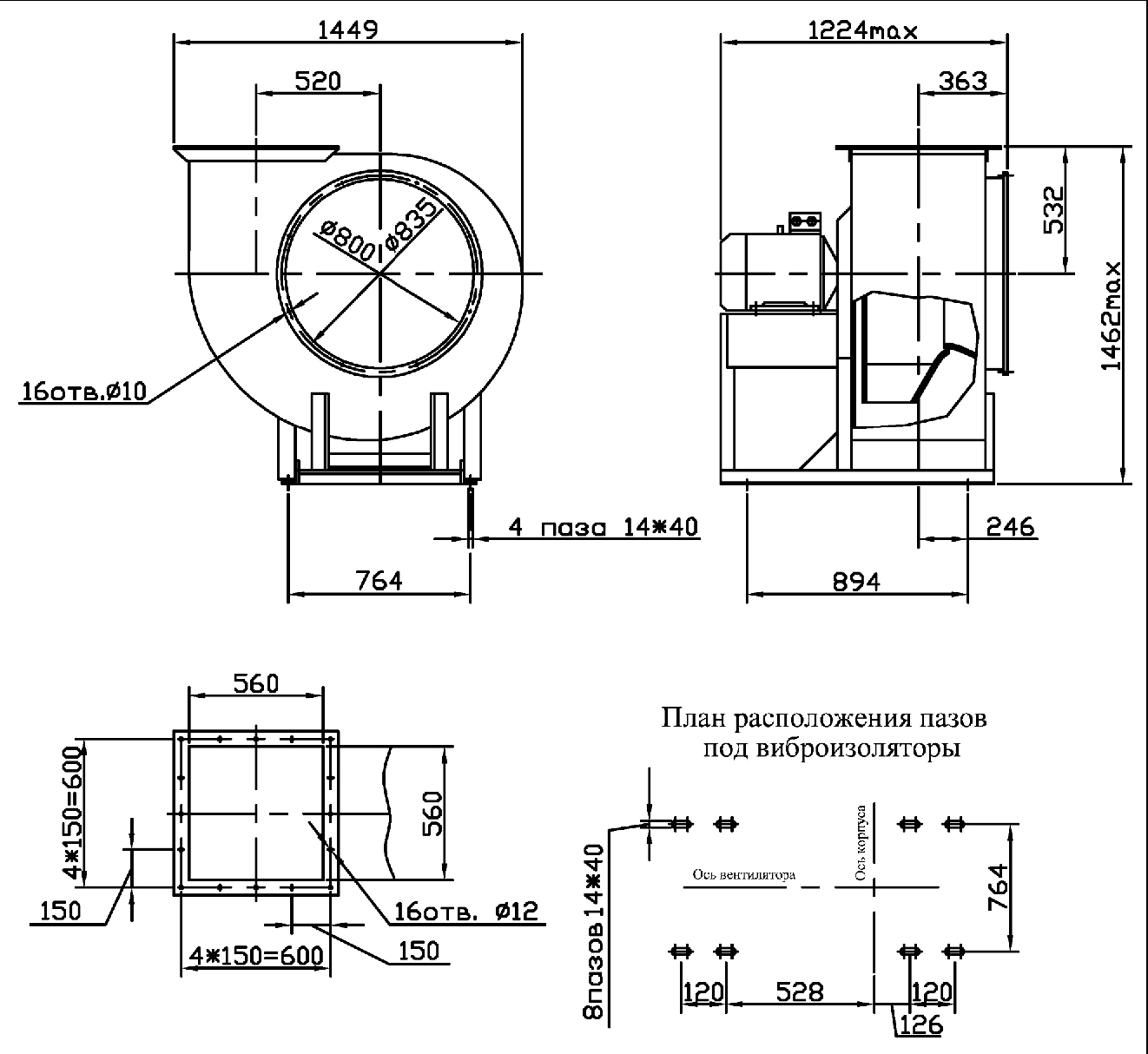

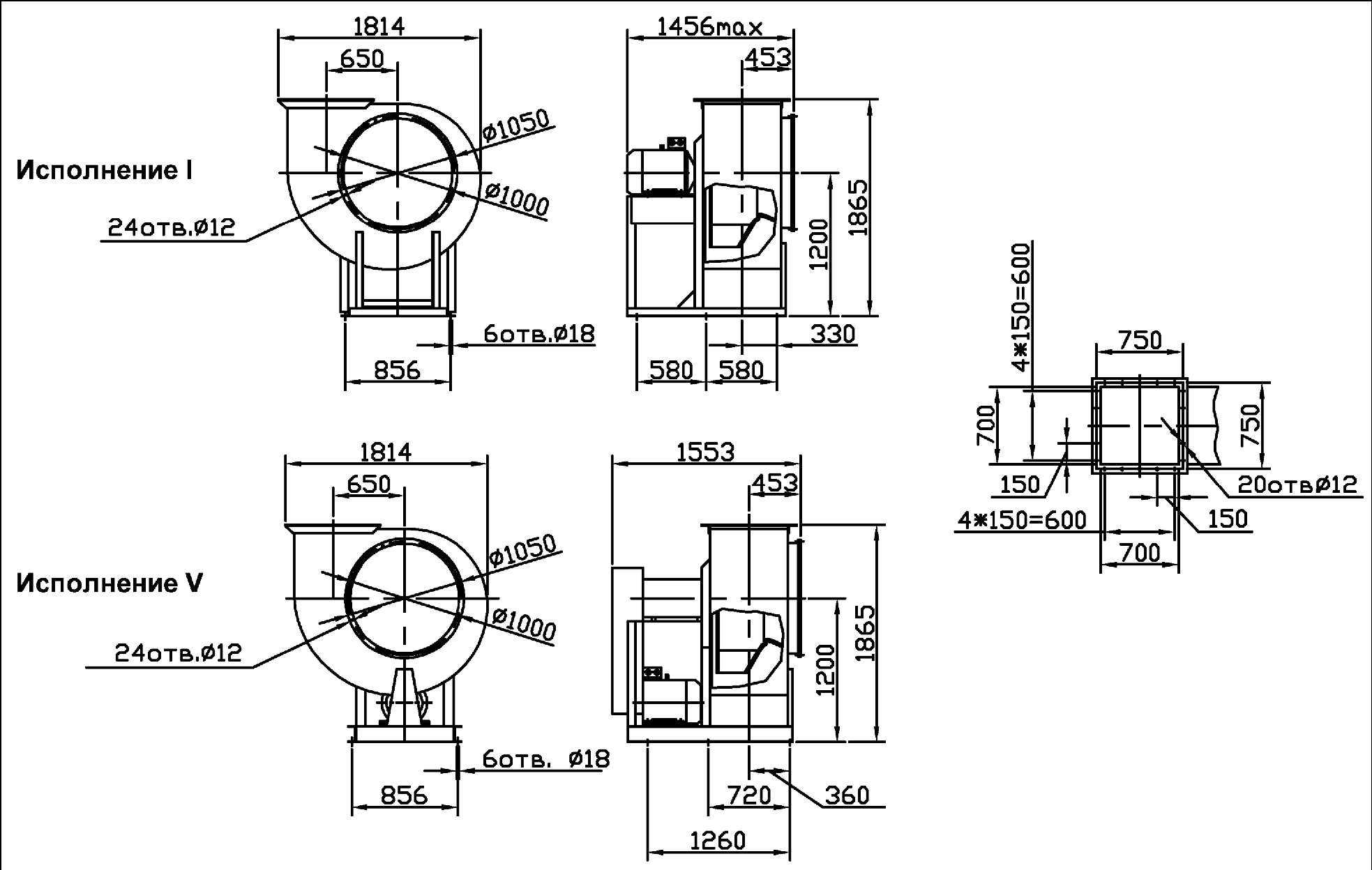

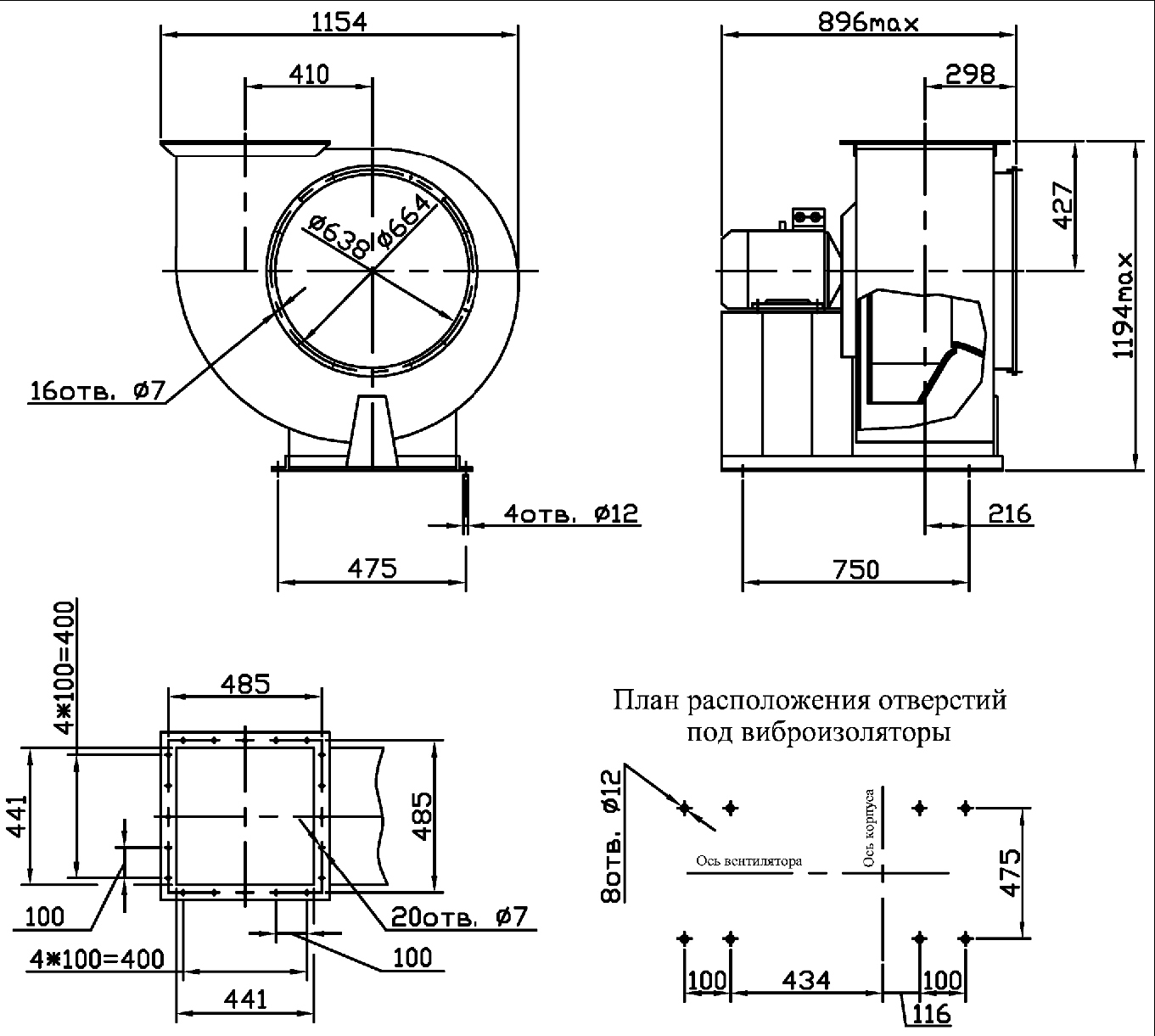

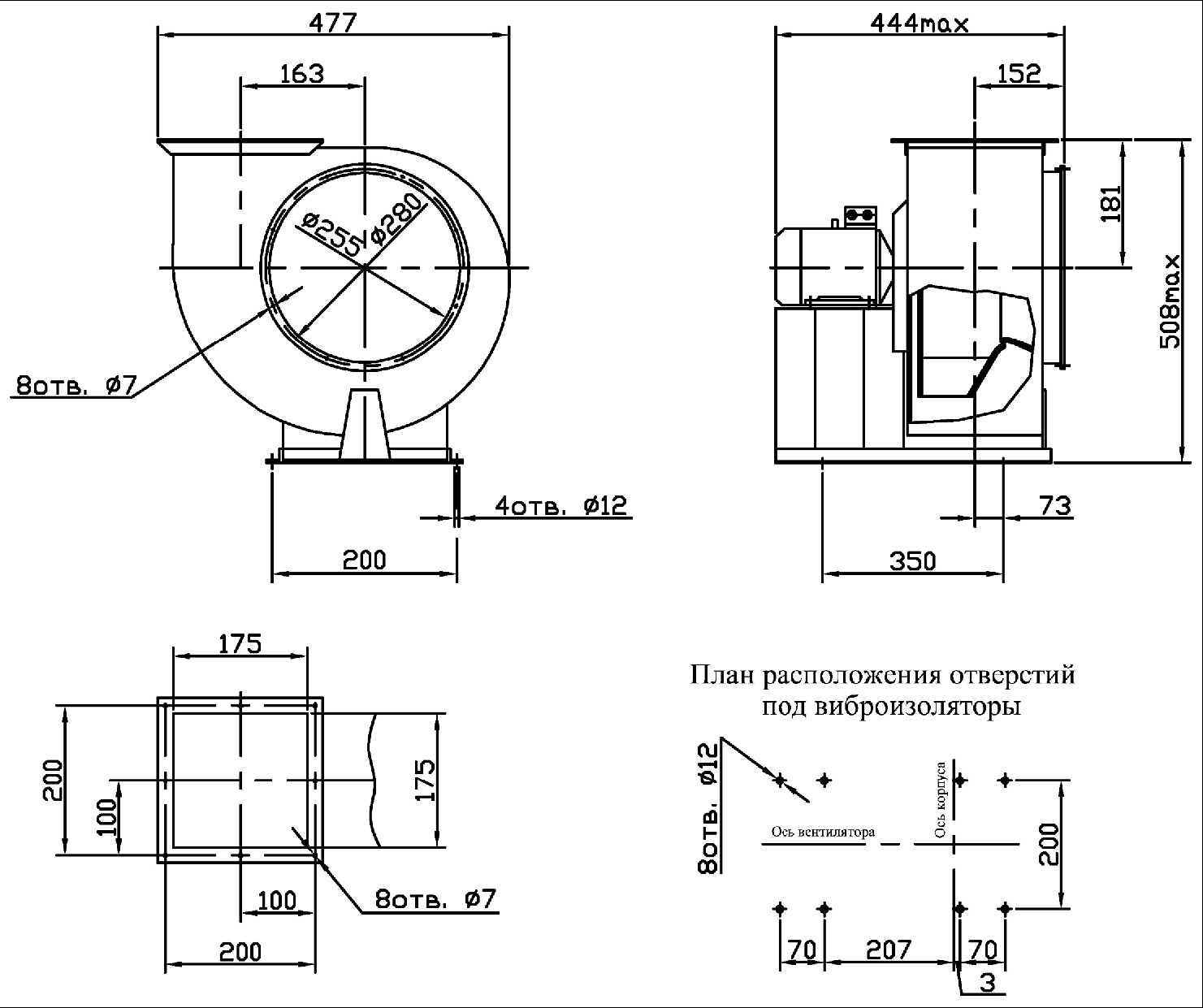

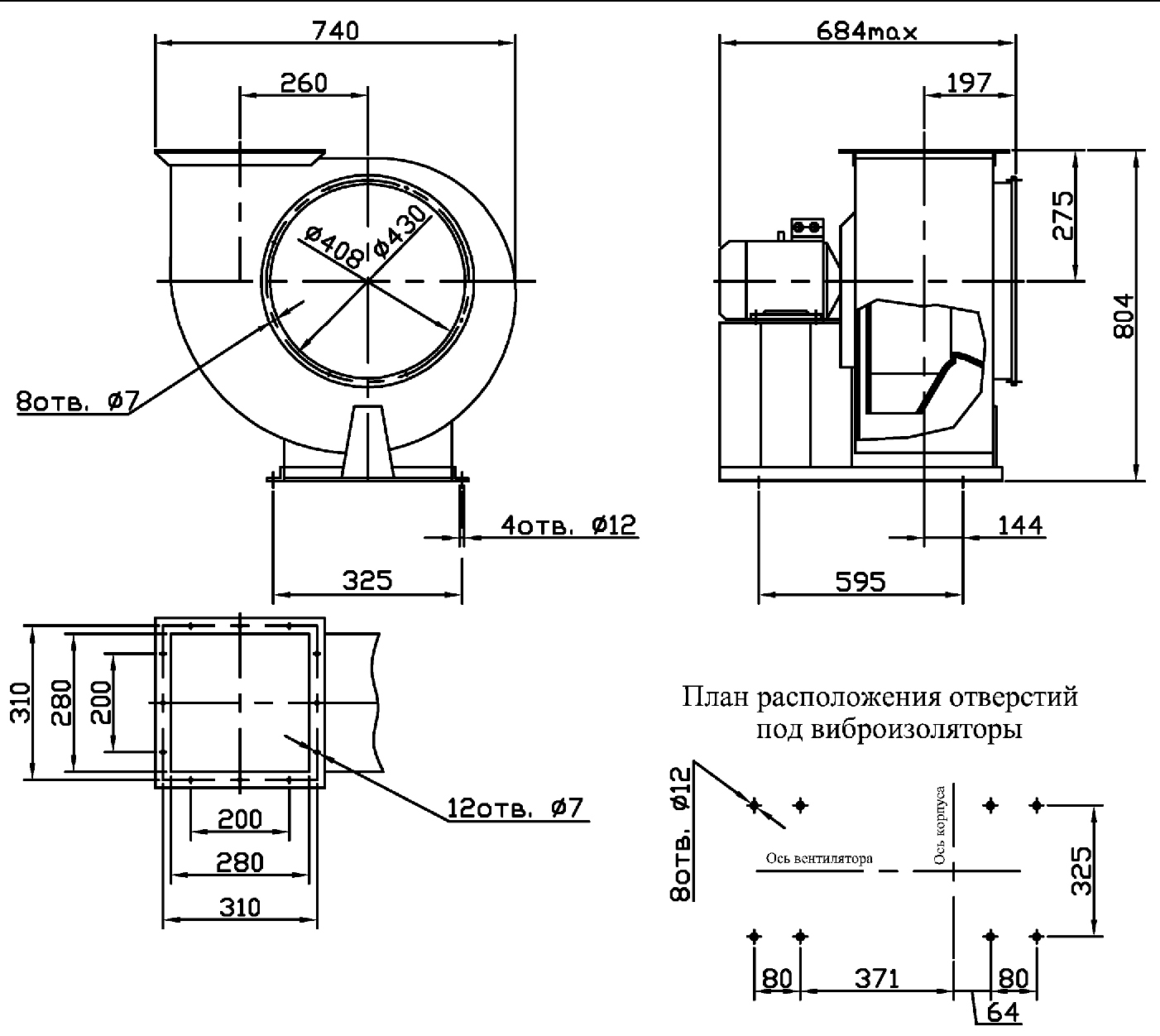

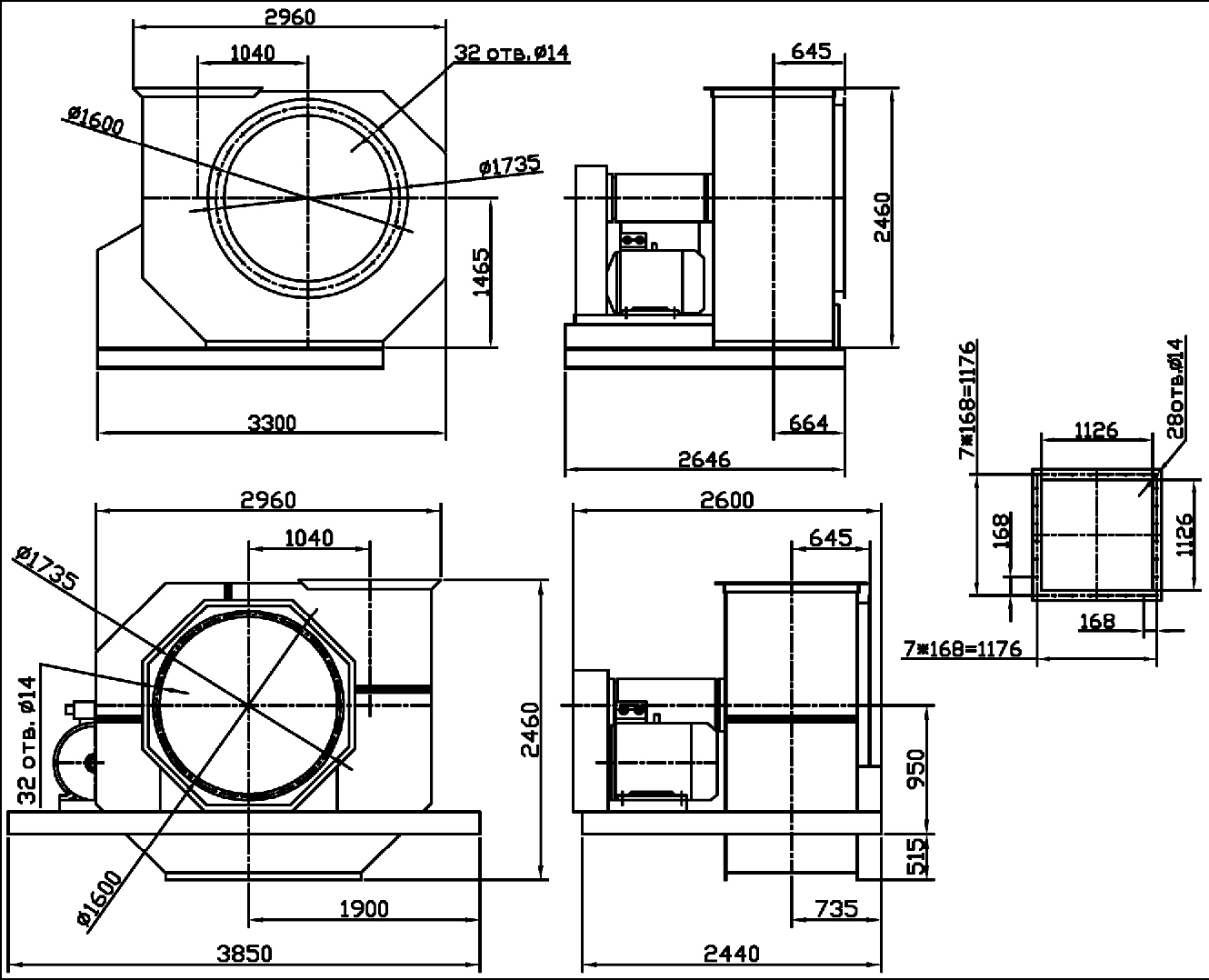

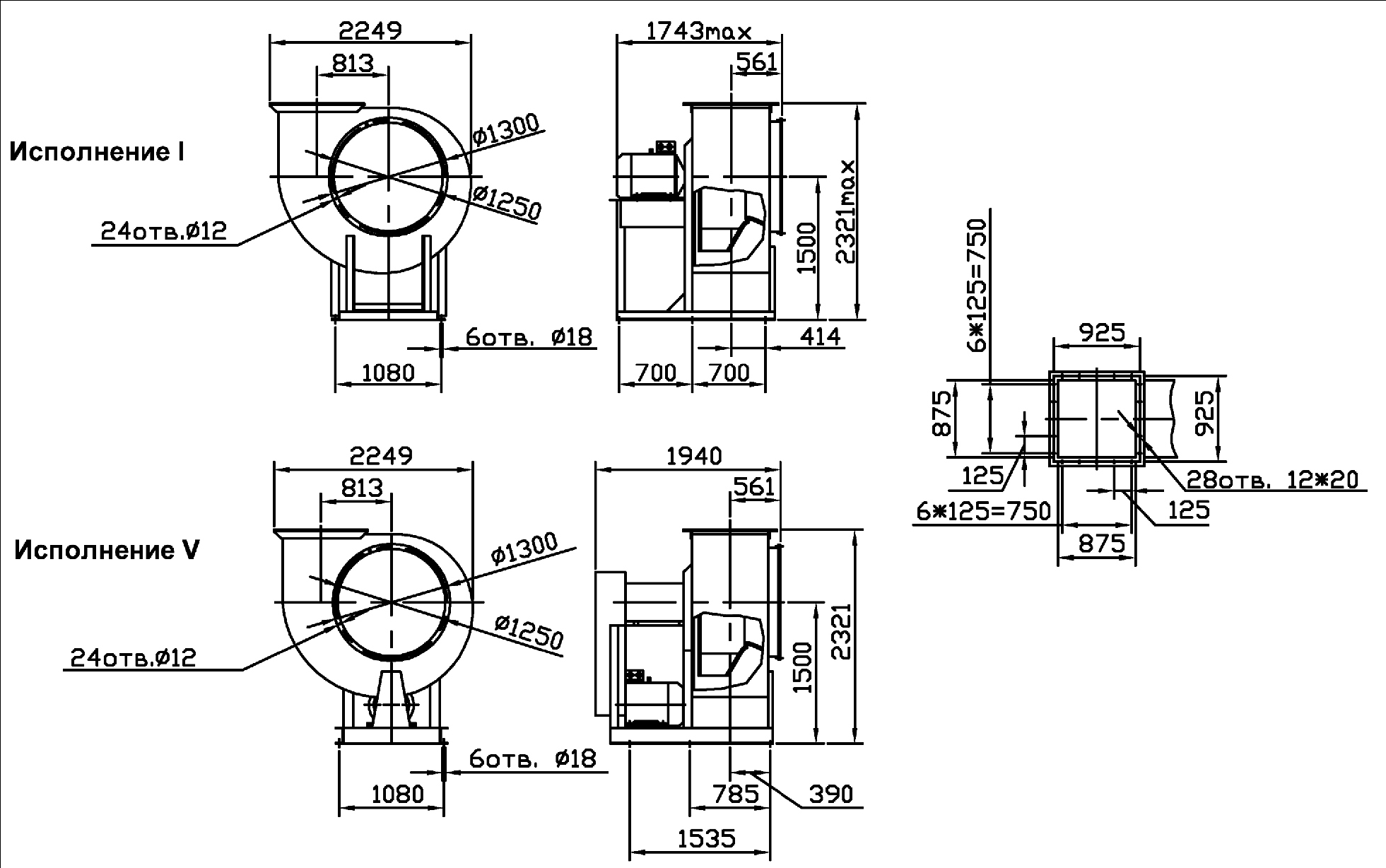

Габаритные и присоединительные размеры центробежных вентиляторов (радиальных вентиляторов) низкого давления ВЦ 4-75
