Дымососы серии ДН
дымососы ДН № 6,3 - 19 из углеродистой стали по схемам исполнения № 1, № 3
Общие сведения о дымососах ДН
Дымососы серии ДН №6,3 – 19,0 предназначены для отсасывания дымовых газов продуктов сгорания топлива и невзрывоопасных пылегазовоздушных смесей в топках котельных агрегатов с целью отсасывания газов топок котлов на твердом топливе с паропроизводительностью в пределах от 2,5 до 25 тонн в час и из топок газомазутных котлов при той же паропроизводительности. Максимальный предел температуры перемещаемых газов составляет +200°С. Дымососы ДН по характеру кривых полного давления применяются как для самостоятельной, так и для параллельной работы и оборудованы эффективной системой золоулавливания, при высокой степени очистки дымовых газов (min 90%).
Дымососы изготавливаются из углеродистой стали.
Дымосос №6,3 – 19,0 состоит из следующих узлов, которые можно приобрести отдельно:
- спиральный поворотный корпус дымососа
- рабочее колесо дымососа
- станина дымососа
- коллектор дымососа
- электродвигатель под дымосос
Общие сведения о дымососах ДН №6,3 – 19,0
Дымососы ДН:
- Одностороннего всасывания
- Корпус спиральный поворотный
- Назад загнутые лопатки
- Количество лопаток 8
- Направление вращения - правое и левое. Определяется со стороны двигателя.
Назначение дымососов ДН №6,3-19,0
Данный дымосос используется для отсасывания дымовых газов продуктов сгорания топлива и невзрывоопасных пылегазовоздушных смесей в топках котельных агрегатов с целью отсасывания газов топок котлов на твердом топливе с паропроизводительностью в пределах от 2,5 до 25 тонн в час и из топок газомазутных котлов при той же паропроизводительности.
Область применения дымососов ДН
Центробежные дымососы ДН применяются:
- в топках котельных агрегатов и газомазутных котельных агрегатов.

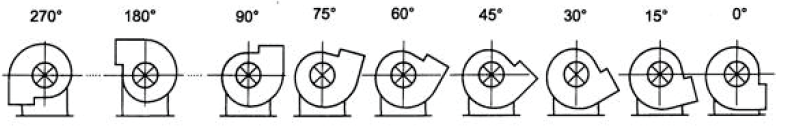

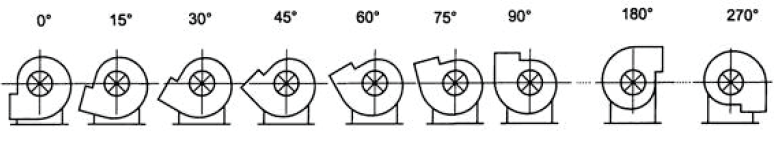

Углы разворота корпуса дымососов ВГД, ВГДН:
Правого вращения (со стороны электродвигателя)Левого вращения (со стороны электродвигателя)
ООО «Электродвигатели» предлагает на рынке следующие разновидности дымососов ДН:
дымосос ДН; ДН № 6.3; ДН № 8; ДН № 9; ДН № 11; ДН № 8; ДН № 13; ДН № 14; ДН № 15; ДН № 17;ДН № 19.
Основные технические характеристики дымососов ДН
ДН №6,3 исполнение №1
|
||||||||||||||||||||||||||||||
ДН №6,3 исполнение №3
|
||||||||||||||||||||||||||||||
ДН №8 исполнение №1
|
||||||||||||||||||||||||||||||
ДН №8 исполнение №3
|
||||||||||||||||||||||||||||||
ДН №9 исполнение №1
|
||||||||||||||||||||||||||||||
ДН №9 исполнение №3
|
||||||||||||||||||||||||||||||
ДН №10 исполнение №1
|
||||||||||||||||||||||||||||||
ДН №10 исполнение №3
|
||||||||||||||||||||||||||||||
ДН №11 исполнение №1
|
||||||||||||||||||||||||||||||
ДН №11 исполнение №3
|
||||||||||||||||||||||||||||||
ДН №12,5 исполнение №1
|
||||||||||||||||||||||||||||||
ДН №12,5 исполнение №3
|
||||||||||||||||||||||||||||||
ДН №13 исполнение №1
|
||||||||||||||||||||||||||||||
ДН №13 исполнение №3
|
||||||||||||||||||||||||||||||
ДН №14 исполнение №1
|
||||||||||||||||||||||||||||||
ДН №14 исполнение №3
|
||||||||||||||||||||||||||||||
ДН №15 исполнение №3
|
||||||||||||||||||||||||||||||
ДН №17 исполнение №3
|
||||||||||||||||||||||||||||||
ДН №19 (на постаменте) исполнение №3
|
||||||||||||||||||||||||||||||
ДН №19 (со швейлерами) исполнение №3
|

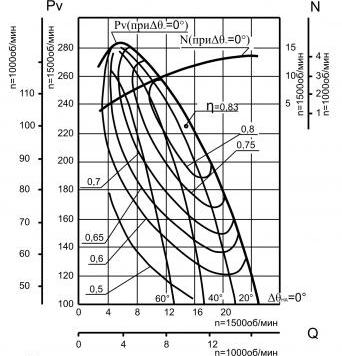

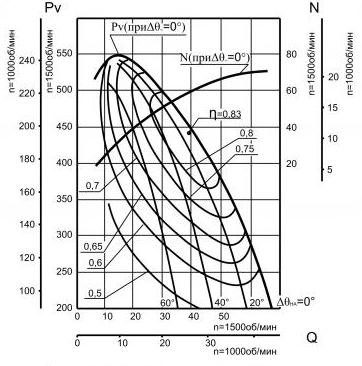

Аэродинамические характеристики дымососов ДН

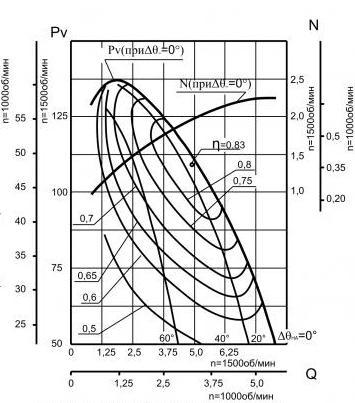

ДН №6,3
УСЛОВНЫЕ ОБОЗНАЧЕНИЯ: | |
Q | - производительность, тыс. м3/ч; |
Pv | - полное давление, Па; |
Nу | - установочная мощность, кВт; |
n | - частота вращения рабочего колеса, об/мин; |
? | - КПД. |

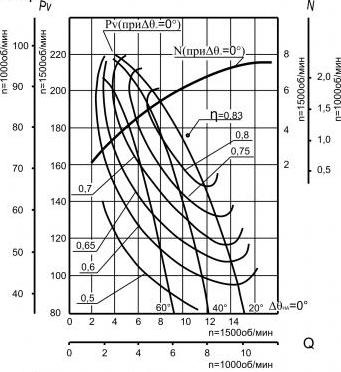

ДН №8
УСЛОВНЫЕ ОБОЗНАЧЕНИЯ: | |
Q | - производительность, тыс. м3/ч; |
Pv | - полное давление, Па; |
Nу | - установочная мощность, кВт; |
n | - частота вращения рабочего колеса, об/мин; |
? | - КПД. |
ДН №9
УСЛОВНЫЕ ОБОЗНАЧЕНИЯ: | |
Q | - производительность, тыс. м3/ч; |
Pv | - полное давление, Па; |
Nу | - установочная мощность, кВт; |
n | - частота вращения рабочего колеса, об/мин; |
? | - КПД. |

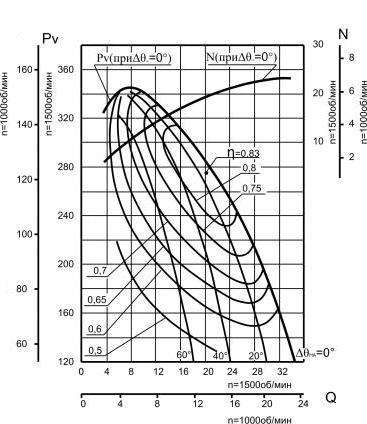

ДН №10
УСЛОВНЫЕ ОБОЗНАЧЕНИЯ: | |
Q | - производительность, тыс. м3/ч; |
Pv | - полное давление, Па; |
Nу | - установочная мощность, кВт; |
n | - частота вращения рабочего колеса, об/мин; |
? | - КПД. |

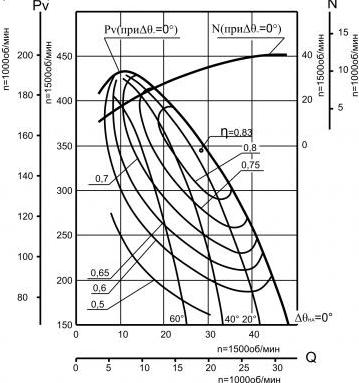

ДН №11
УСЛОВНЫЕ ОБОЗНАЧЕНИЯ: | |
Q | - производительность, тыс. м3/ч; |
Pv | - полное давление, Па; |
Nу | - установочная мощность, кВт; |
n | - частота вращения рабочего колеса, об/мин; |
? | - КПД. |

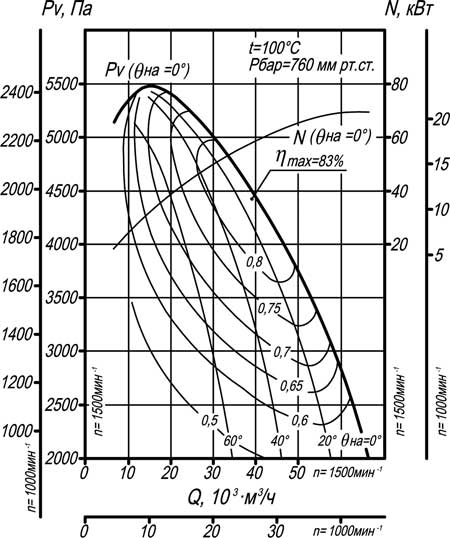

ДН №12,5
УСЛОВНЫЕ ОБОЗНАЧЕНИЯ: | |
Q | - производительность, тыс. м3/ч; |
Pv | - полное давление, Па; |
Nу | - установочная мощность, кВт; |
n | - частота вращения рабочего колеса, об/мин; |
? | - КПД. |
ДН №13
УСЛОВНЫЕ ОБОЗНАЧЕНИЯ: | |
Q | - производительность, тыс. м3/ч; |
Pv | - полное давление, Па; |
Nу | - установочная мощность, кВт; |
n | - частота вращения рабочего колеса, об/мин; |
? | - КПД. |

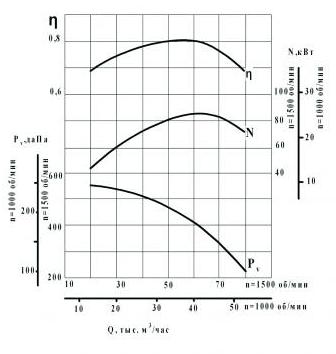

ДН №14
УСЛОВНЫЕ ОБОЗНАЧЕНИЯ: | |
Q | - производительность, тыс. м3/ч; |
Pv | - полное давление, Па; |
Nу | - установочная мощность, кВт; |
n | - частота вращения рабочего колеса, об/мин; |
? | - КПД. |

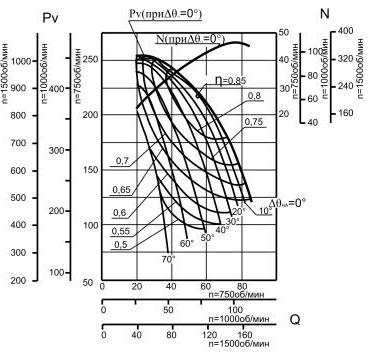

ДН №15
УСЛОВНЫЕ ОБОЗНАЧЕНИЯ: | |
Q | - производительность, тыс. м3/ч; |
Pv | - полное давление, Па; |
Nу | - установочная мощность, кВт; |
n | - частота вращения рабочего колеса, об/мин; |
? | - КПД. |
ДН №17
УСЛОВНЫЕ ОБОЗНАЧЕНИЯ: | |
Q | - производительность, тыс. м3/ч; |
Pv | - полное давление, Па; |
Nу | - установочная мощность, кВт; |
n | - частота вращения рабочего колеса, об/мин; |
? | - КПД. |

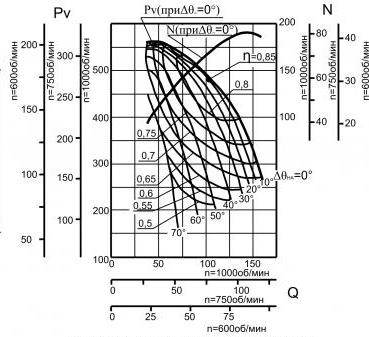

ДН №19

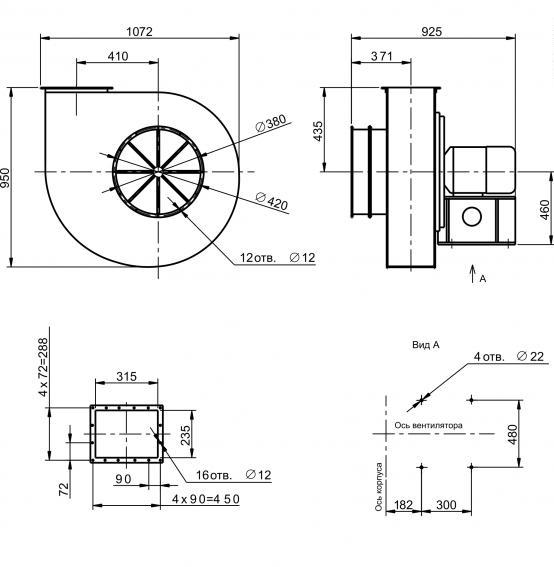

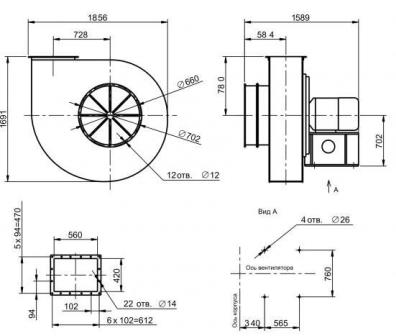

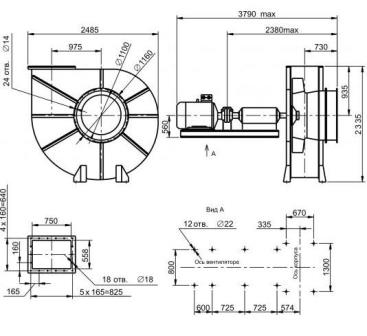

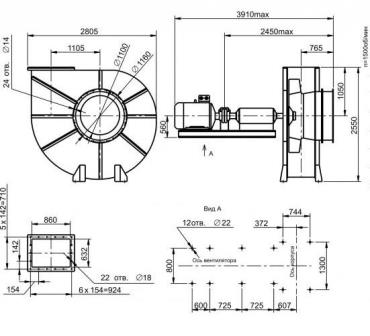

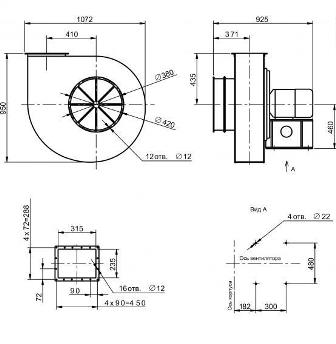

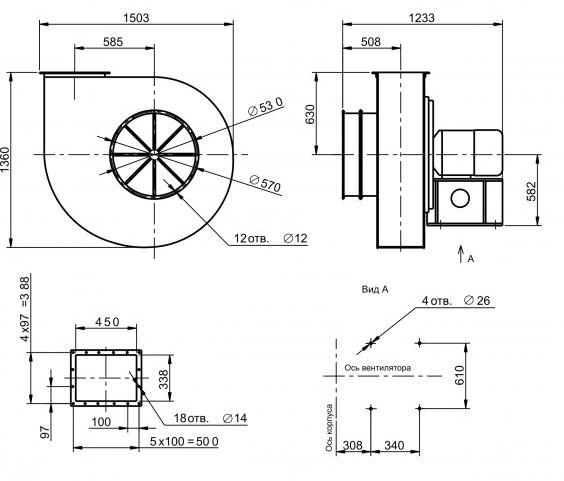

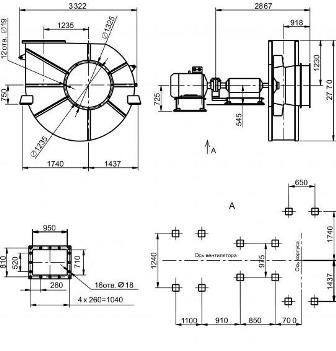

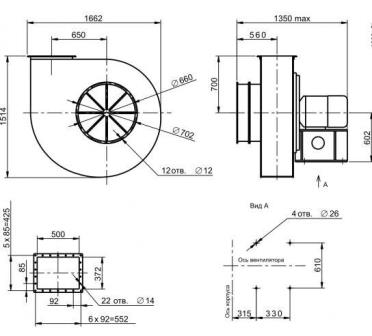

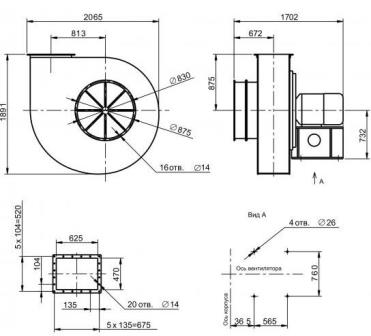

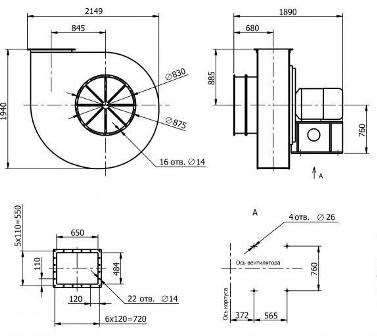

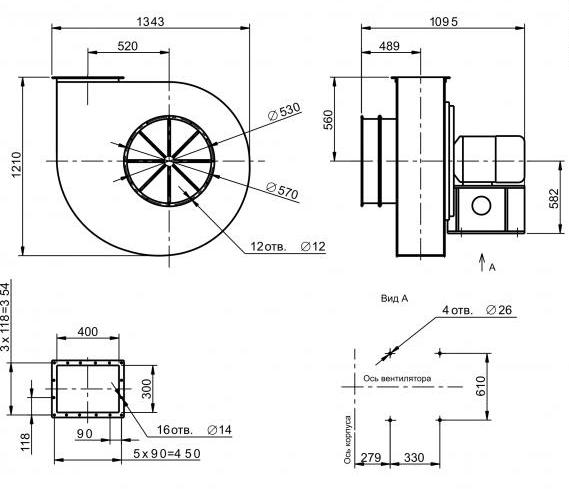

Габаритные и присоединительные размеры дымососов ДН
