Вентиляторы и вентиляционное оборудование  OSTBERG


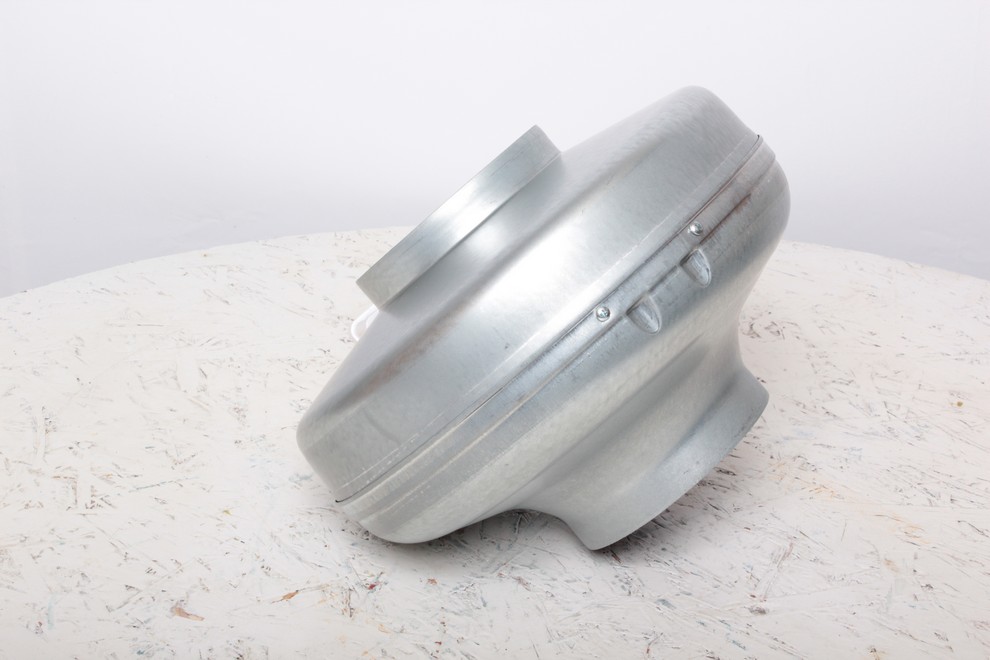

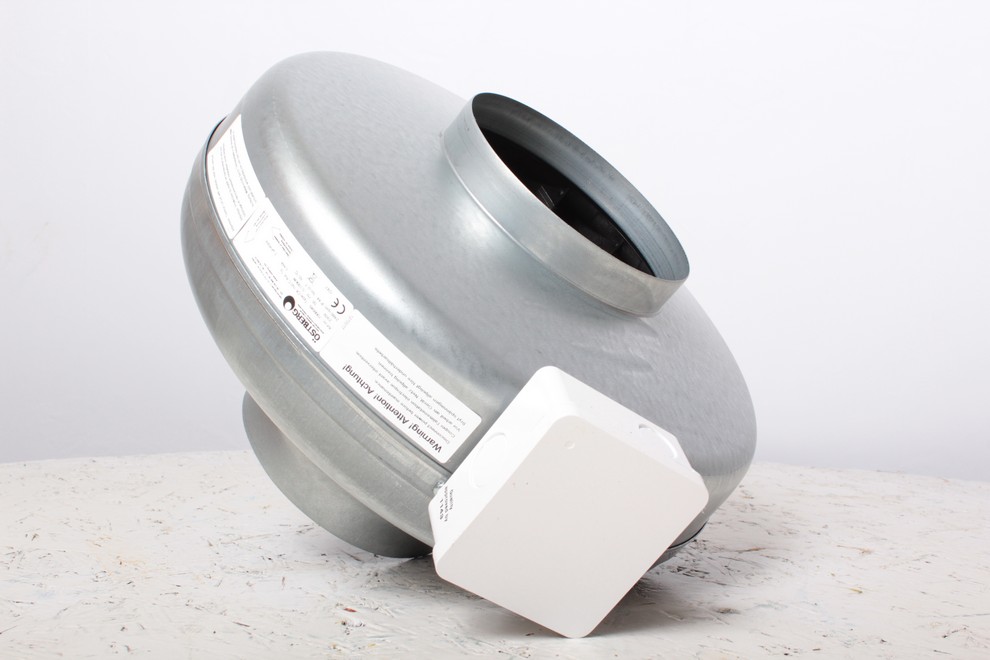

Канальные вентиляторы

CK 100, 125,150, 160, 200, 250, 315

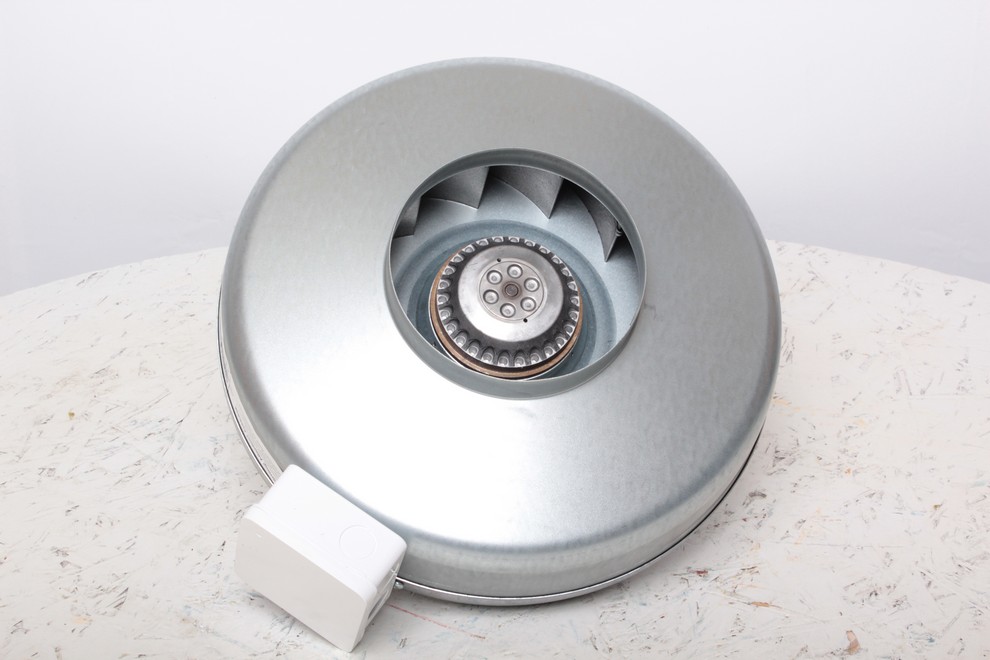

Канальные вентиляторы CK имеют типоразмеры от 100 до 315 мм и предназначены для установки в круглых каналах. Все вентиляторы оборудованы асинхронными двигателями с внешним ротором и уплотнёнными подшипниками, что увеличивает срок их службы. Корпус изготавливается из гальванизированной стали.

Канальный вентилятор для круглых каналов Наименование Термоконтакт Цена евро c НДС
CK 100 A Автоматический 95
CK 100 C Автоматический 99
CK 125 A Автоматический 95
CK 125 C Автоматический 99
CK 150 B Автоматический 109
CK 150 C Автоматический 126
CK 160 B Автоматический 106
CK 160 C Автоматический 122
CK 200 A Автоматический 128
CK 200 B Автоматический 158
CK 250 A Автоматический 136
CK 250 C Автоматический 173
CK 315 B Автоматический 194
CK 315 C Автоматический 228


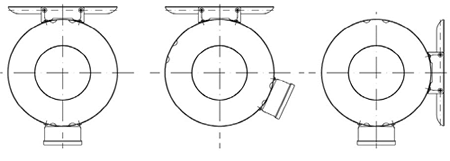

Установка
Вентиляторы могут быть установлены в любом положении.

Регулирование скорости
Регулирование скорости всех вентиляторов осуществляется в диапазоне от 0 до 100% изменением подаваемого напряжения. Это достигается с помощью использования бесшагового тиристора или пятиступенчатого трансформатора. К одному тиристору или трансформатору можно подключить несколько вентиляторов при условии, что общий рабочий ток вентиляторов не превышает номинальный ток тиристора или трансформатора.

Защита двигателя
Все двигатели имеют встроенный термоконтакт с автоматическим перезапуском.

Аксессуары
Кронштейн, быстросъёмные муфты, регуляторы скорости, обратный клапан, воздушный фильтр, глушитель, канальный нагреватель, воздухораспределительные и защитные решётки и т.д.

Технические характеристики канальных вентиляторов серии CK:


Тип вентилятора

Напряжение,
В/Гц
Потр.
мощн.,
Вт

Ток,
А
Частота
вращ.,
об/мин

Макс.,
t, °C
Размеры, мм

Вес,
кг
Схема,
ел.
подкл.
a
b
Ød
ØD
CK 100 A 230/50 41 0,18 1900 85 20 146 100 242 2,9 2
CK 100 C 230/50 70 0,32 2460 70 20 146 100 242 2,9 1
CK 125 A 230/50 42 0,19 1700 85 20 150 125 242 2,9 2
CK 125 C 230/50 72 0,33 2360 70 20 150 125 242 2,9 1
CK 160 B 230/50 71 0,31 2410 70 26 145 160 272 3,2 1
CK 160 C 230/50 100 0,44 2480 65 28 177 160 344 4,3 1
CK 200 A 230/50 115 0,50 2580 60 28 172 200 344 4,6 1
CK 200 B 230/50 158 0,69 2500 60 28 172 200 344 5,1 1
CK 250 A 230/50 115 0,50 2580 60 28 172 250 344 4,6 1
CK 250 C 230/50 185 0,81 2420 55 28 172 250 344 5,3 1
CK 315 B 230/50 190 0,84 2465 50 28 199 315 402 6,1 1
CK 315 C 230/50 284 1,24 2370 50 28 199 315 402 6,5 1



Шумовые характеристики канальных вентиляторов серии CK:


Тип вентилятора
К выходу К окружению
LpA
ΔБ(А)
LwAtot LwA LpA
ΔБ(А)
LwAtot LwA
63 125 250 500 1000 2000 4000 8000 125 250 500 1000 2000 4000 8000
CK 100 A 58 62 47 50 55 57 57 51 44 27 39 43 31 32 32 37 36 34 31
CK 100 C 65 69 52 56 63 64 64 58 52 37 46 50 34 38 38 44 42 43 36
CK 125 A 56 60 44 48 52 55 54 51 44 29 38 42 32 30 31 36 34 33 30
CK 125 C 66 70 50 55 61 66 64 62 65 39 50 54 35 38 38 43 42 44 37
CK 160 B 63 67 47 53 59 61 62 60 57 41 50 50 32 38 39 44 46 42 34
CK 160 C 69 73 47 56 65 69 69 60 61 45 52 57 38 42 46 52 49 50 37
CK 200 A 67 71 51 54 60 65 66 62 62 48 51 55 35 42 45 50 48 46 33
CK 200 B 68 72 51 60 65 68 64 60 58 50 52 56 43 42 44 50 49 49 41
CK 250 A 68 72 50 52 67 67 67 64 62 47 51 55 35 42 46 50 48 46 33
CK 250 C 69 73 51 59 64 68 67 66 63 56 52 56 39 43 46 51 50 49 41
CK 315 B 68 72 49 59 61 65 64 68 64 54 52 56 38 39 44 49 52 47 37
CK 315 C 69 73 49 57 61 66 66 70 62 60 54 58 40 42 48 51 52 48 40

LwAtot   -   общий уровень шума (дБ);
LwA   -   уровень шума в октавном диапазоне (дБ);
LpA   -   уровень звукового давления (дБ) от вентилятора, работающего при максимальной нагрузке в помещении с эквивалентной зоной поглощения 10 m2 на расстоянии 1,4 м, что соответствует помещению объёмом 40 м3 с нормальным звукопоглощением. Для перерасчёта величины  LpA  для условий эквивалентной зоны поглощения в 20 м2 и расстояния 3 м необходимо из табличного значения уровня звукового давления в окружающую среду  LpA  вычесть 17 дБ.



Аэродинамические характеристики канальных вентиляторов серии CK:

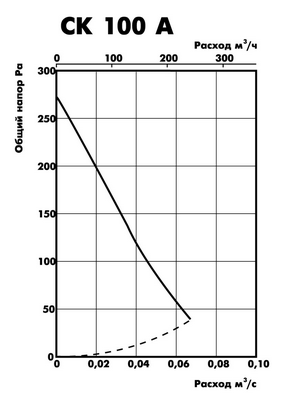

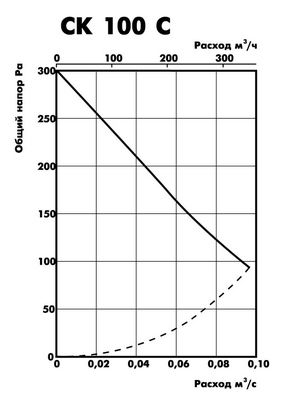

аэродинамическая характеристика CK 100 A аэродинамическая характеристика CK 100 C

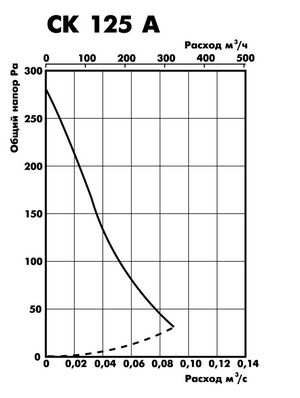

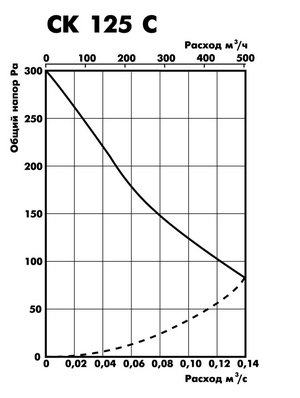

аэродинамическая характеристика CK 125 A аэродинамическая характеристика CK 125 C

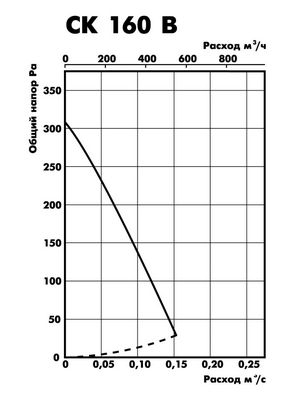

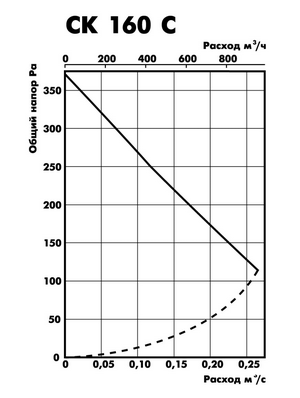

аэродинамическая характеристика CK 160 B аэродинамическая характеристика CK 160 C

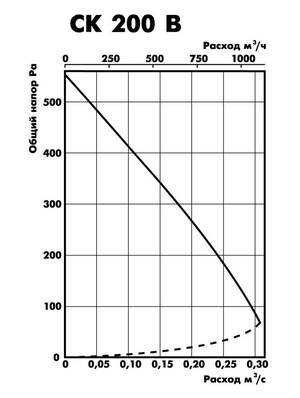

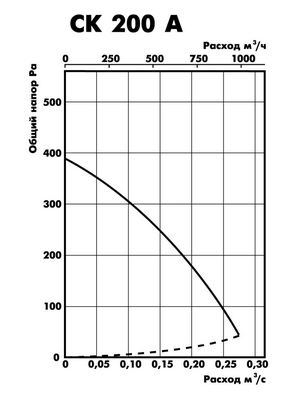

аэродинамическая характеристика CK 200 A аэродинамическая характеристика CK 200 B

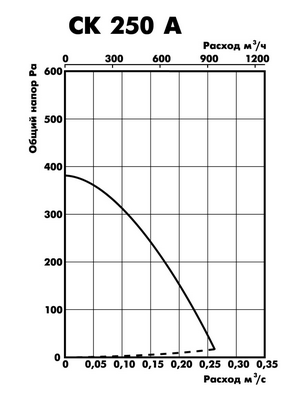

аэродинамическая характеристика CK 250 A аэродинамическая характеристика CK 250 C

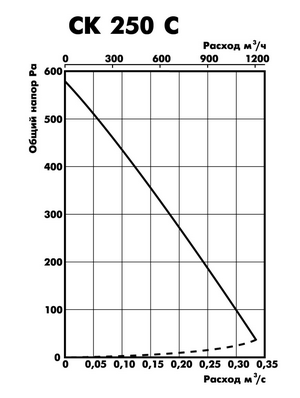

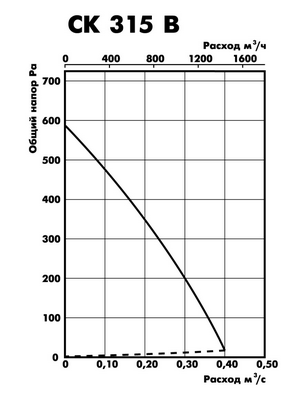

аэродинамическая характеристика CK 315 B аэродинамическая характеристика CK 315 C



Монтаж

  • Все вентиляторы поставляются полностью в собранном виде, готовые к подключению.
  • Электрическое подключение и монтаж должны выполняться только квалифицированным персоналом в соответствии с инструкцией по монтажу.
  • Электрические параметры должны соответствовать спецификации на табличке вентилятора.
  • Вся электропроводка и соединения должны быть выполнены в соответствии c правилами техники безопасности.
  • Электрическое подключение должно выполняться в соответствии со схемой подключения, приведённой на клеммной коробке, согласно маркировке клемм.
  • Вентиляторы должны быть заземлены.
  • Вентилятор должен быть установлен в соответствии с направлением потока воздуха (см. стрелку на вентиляторе).
  • Вентиляторы должны быть смонтированы таким образом, чтобы имелся доступ для безопасного обслуживания.

Условия работы

  • Вентиляторы не должны эксплуатироваться во взрывоопасных помещениях, недопустимо соединение с дымоходами.
  • Вентиляторы не допускается использовать для перемещения взрывчатых газов, пыли, сажи, муки и т. п.
  • Вентиляторы предназначены для непрерывной работы. Не рекомендуется производить частое включение и выключение вентиляторов.

Обслуживание

Единственное требуемое обслуживание — очистка. Рекомендуется производить осмотр и очистку вентилятора каждые шесть месяцев непрерывной эксплуатации для предотвращения дисбаланса или преждевременного выхода из строя.

Перед обслуживанием убедитесь, что

  • Прекращена подача напряжения.
  • Рабочее колесо вентилятора полностью остановилось.
  • Двигатель и рабочее колесо полностью остыли.

При очистке вентилятора

  • Не используйте агрессивные моющие средства, острые предметы и устройства, работающие под высоким давлением.
  • Следите, чтобы не нарушилась балансировка рабочего колеса вентилятора и отсутствовали его перекосы.
  • В случае ненормально высокого шума работы вентилятора проверьте рабочее колесо на перекос.
  • Подшипники, в случае повреждения, подлежат замене.

В случае неисправности

  • Проверить, поступает ли напряжение на вентилятор.
  • Отключить напряжение и убедиться, что рабочее колесо не заблокировано и не сработало устройство защиты двигателя (термоконтакт).
  • Проверить подключение конденсатора. Если после проверки вентилятор не включается или перезапускается термоконтакт, свяжитесь с вашим поставщиком.
  • В случае возврата вентилятора — очистить лопасти; двигатель и соединительные провода не должны иметь повреждений; обязательно наличие письменного описания неисправности — заявления.



Схемы подключения вентиляторов:

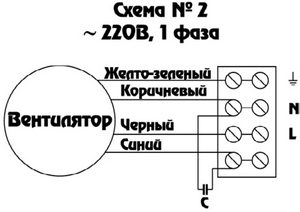

Схема подключения вентилятора Схема подключения вентилятора
