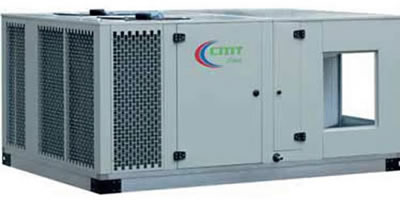

Roof top «COMBI» |
Габаритные размеры и другая техническая информация...
Производитель: CMT
Описание
Данная серия машин являет собой автономный, моноблочный, многофункциональной кондиционер для наружной установки. Предназначен для отопления, вентиляции и кондиционирования помещений значительных объемов. В режиме отопления работает с газовой либо жидкотопливной вентиляторной горелкой. Для режима охлаждения применены герметичные спиральные компрессора. Roof Top COMBI имеет опорную алюминиевую раму и двойную панель типа “сэндвич” из оцинкованного и окрашенного листового металла с изоляцией минераловатой высокой плотности, и внутренней изоляцией в виде теплоизоляционных оцинкованных пластин. В нагревательном отсеке установлена камера сгорания и теплообменник.
В вентиляционном отсеке установлен центробежный вентилятор с двойным всасыванием, работающий от электродвигателя с ременным приводом. Камера сгорания, из термостойкой нержавеющей стали, крепится болтами к раме таким образом, чтобы ее температурные расширения не влияли на срок службы агрегата. Теплообменник, изготовленный из труб из обычной стали, приварен к камере сгорания. Обслуживание производится через большой смотровой люк в камере сгорания. Полностью герметичные спиральные компрессоры SCROLL от ведущих производителей с применением экологически безопасного хладагента R407C, не оказывающего отрицательного воздействия на окружающую среду и соответствующего международным стандартам. Теплообменники медно-алюминиевые. Охлаждение конденсатора производится малошумными осевыми вентиляторами. Испаритель оснащен поддоном для сбора конденсата в процессе охлаждения воздуха. Для разделения нагревательного и охлаждающего отсеков, между ними установлен воздушный клапан с электроприводом.
Управление кондиционера осуществляется с помощью установленного в электрическом шкафу главного процессора, который соединяет агрегат со зданием через электронную систему фирмы CAREL типа “ARIA”, состоящей из:
- панели контактов для подключения различных выключателей по сигналам, поступающим с легкоуправляемого микропроцессора со встроенным терморегулятором, установленным внутри здания
- термостата для измерения наружной температуры воздуха и соответствующей оптимизации работы кондиционера и активизации, например функции «только вентиляция».
Эта централизованная электронная система выполняет следующие функции:
- Включение компрессоров для двухступенчатой работы контура охлаждения;
- Включение горелки на первой и второй ступени;
- Включение приводов воздушных заслонок для рециркуляционного и приточного воздуха;
- Переключения приводов воздушных заслонок для переключения раздельных контуров нагревания и охлаждения.
Обогреватель снабжен тремя терморегуляторами, размещенными на теплообменнике, которые обеспечивают следующие функции в режиме нагревания:
- FAN: нормально разомкнутый терморегулятор для автоматического запуска и остановки вентиляционного устройства во время режима “ОБОГРЕВ”;
- LIMIT(TR2): нормально замкнутый терморегулятор предельной температуры горелки. Служит для выключения горелки, когда температура воздуха на выходе превысит установленное значение. Автоматически включает горелку при снижении температуры воздуха;
- LIMIT2(HONEYWELL): нормально замкнутый терморегулятор аварийного выключения. Предназначен для выключения горелки в случае чрезмерного перегрева воздуха на выходе. Повторное включение горелки возможно после охлаждения воздуха путем нажатия кнопки перезапуска LIMIT2.
- Автономные воздушные многофункциональные установки характеризуются низкой потребляемой мощностью и сниженными затратами на монтаж и обслуживание, чем удовлетворяют текущие потребности современных предприятий.
- Roof Top-ы позволяют производить горячий и холодный воздух автономно — без установки котлов и чиллеров. Централизованная электронная система контролирует воздушные потоки и все температурное управление системой.
- Система “Free-cooling” оснащена датчиком наружной температуры, который посредством двух воздушных клапанов обеспечивает сбережение энергии.
- Все обслуживаемые элементы находятся с одной стороны агрегата, что позволяет Вам выполнять любые действия по обслуживанию в полной безопасности.
- Типоряд состоит из 6 моделей следующих мощностей:
Охлаждение от 25,3 до 141,4 кВт
Нагрев от 40,7 до 232,6 кВт
ОСНОВНЫЕ ПРЕИМУЩЕСТВА ROOF TOP «COMBI»
- Компактные размеры;
- Независимые тракты горячего и холодного воздуха;
- Частичная нагрузка мощностей базируется на запрограммированной температуре;
- Полностью автоматическое управление;
- Низкое потребление электричества установленными двигателями;
- Различные источники топлива для горелки (метан, пропан, жидкое топливо).
- Дополнительно: низкие выбросы NOх;
- Вентиляторы снабжены ременным приводом с регулируемыми шкивами;
- Герметичные компрессоры с безопасными механизмами;
- Эффективная фильтрация благодаря большой поверхности фильтрующего элемента;
- Низкие затраты на обслуживание;
- Установки могут применяться как внутреннего так и наружного исполнения;
- Чрезвычайно низкий уровень шума;
- Идеален для кондиционирования следующих помещений:
- торговых центров
- демонстрационных залов
- выставочных комплексов
- спортивных сооружений
- промышленных предприятий
- зрелищных комплексов
- помещений сферы обслуживания
- театров
- супермаркетов
- ресторанов
