Промышленные и коммерческие канальные центробежные вентиляторы:
cерия VENTS VC / ВЕНТС ВЦ





	Вентс ВЦ
	Вентс ВЦ 100
	Вентс ВЦ 100 Б
	Вентс ВЦ 125 Б
	Вентс ВЦ 150
	Вентс ВЦ 160
	Вентс ВЦ 200
	Вентс ВЦС 200
	Вентс ВЦ 250 Б
	Вентс ВЦ 250
	Вентс ВЦ 315
	Вентс ВЦС 315
	Вентс ВЦ 100 Б (220/60)
	Вентс ВЦ 100 (220/60)
	Вентс ВЦ 125 Б (220/60)
	Вентс ВЦ 125 (220/60)
	Вентс ВЦ 150 (220/60)
	Вентс ВЦ 200 (220/60)
	Вентс ВЦ 250 Б (220/60)
	Вентс ВЦС 200 (220/60)
	Вентс ВЦ 250 (220/60)
	Вентс ВЦ 315 (220/60)

Технические характеристики

Диаграммы

Модификации

Габаритные размеры

Применение

Приточно-вытяжные системы вентиляции помещений различного назначения. Возможна установка вентиляторов на наружные стены. Для помещений с повышенными требованиями к уровню шума предлагаются малошумные варианты (ВЦ…Б).

Конструкция

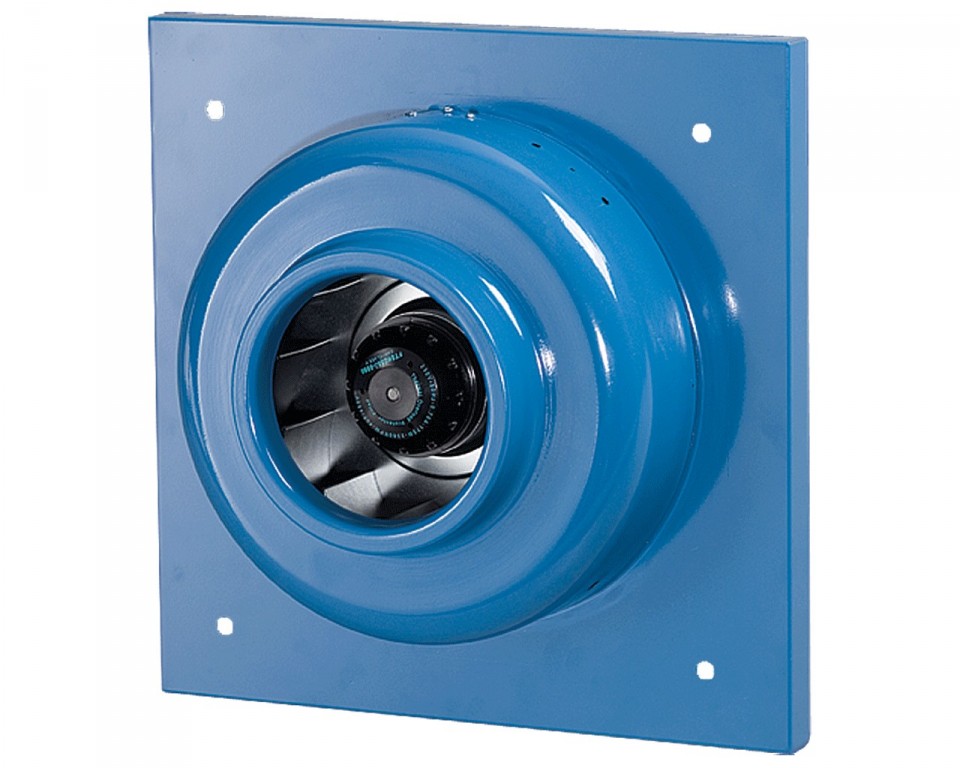

Корпус вентилятора изготовлен из стали с полимерным покрытием. Возможны различные варианты исполнения вентиляторов для настенного или внутристенного монтажа.

Двигатель

Однофазный двигатель с внешним ротором оснащен центробежным рабочим колесом с назад загнутыми лопатками. Двигатель оснащен встроенной тепловой защитой с автоматическим перезапуском. Для некоторых типоразмеров доступна версия двигателя с более мощными характеристиками (ВЦ…С). Применение в двигателе подшипников качения обеспечивает большой срок эксплуатации (40 000 часов). Для достижения точных характеристик, низкого уровня шума и безопасной работы вентилятора каждая турбина при сборке проходит динамическую балансировку. Двигатель в вентиляторе имеет класс защиты IP 44.

Регулировка скорости

Плавная или ступенчатая регулировка осуществляется с помощью тиристора или автотрансформатора. К одному регулирующему устройству могут подключаться одновременно по несколько вентиляторов, при условии что общая мощность и рабочий ток не будут превышать номинальные параметры регулятора.

Монтаж

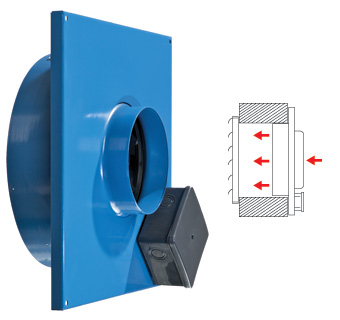

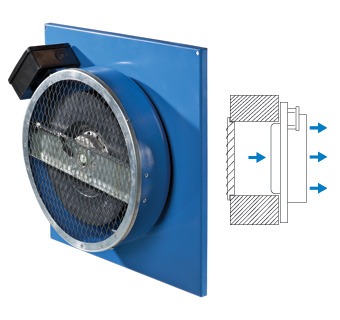

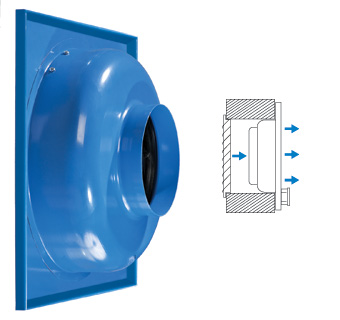

Вентилятор предназначен для настенного (модели ВЦ..ПН и ВЦ..ВН) или внутристенного монтажа (модели ВЦ..ПК и ВЦ..ВК) в зависимости от варианта исполнения. Присоединение к стене осуществляется при помощи монтажной пластины. Подача питания на вентилятор осуществляется через наружную клеммную коробку.

Электрическое подключение и установка должны выполняться согласно инструкции и электрической схеме, указанной на клеммной коробке.
