Воздухощбрабатывающие установки:

cерия VENTS PA-V/ ВЕНТС ПА-В



	Вентс ПА-В
	Вентс ПА 01 В2
	Вентс ПА 01 В2 LCD
	Вентс ПА 01 В4
	Вентс ПА 01 В4 LCD
	Вентс ПА 02 В2
	Вентс ПА 02 В2 LCD
	Вентс ПА 02 В4
	Вентс ПА 02 В4 LCD
	Вентс ПА 03 В2
	Вентс ПА 03 В2 LCD
	Вентс ПА 03 В4
	Вентс ПА 03 В4 LCD
	Вентс ПА 04 В2
	Вентс ПА 04 В2 LCD
	Вентс ПА 04 В3
	Вентс ПА 04 В3 LCD

Технические характеристики

Диаграммы

Габаритные размеры

Корпус

Корпус изготовлен из алюмоцинковых стальных листов, наполненных звукоизоляцией в виде слоя минеральной ваты толщиной 50 мм.

Фильтр

Для фильтрации приточного воздуха в установке есть встроенный фильтр со степенью очистки G4 (в качестве опции - F7).

Нагреватель

Установки ПА укомплектованы электрическими (ПА...Е) и водяными (ПА...В) нагревателями. В зависимости от требуемой мощности устанавливаются двух-, трех- или четырехрядные водяные нагреватели.

Вентилятор

Установки оборудованы высоконапорным бескорпусным радиальным вентилятором с непосредственным приводом от электродвигателя с внешним ротором. Лопатки рабочего колеса загнуты назад. Вентилятор обеспечивает оптимальные рабочие характеристики: расход воздуха, уровень шума и КПД. Вентилятор легко извлекается из корпуса для осмотра и чистки.

Монтаж

Приточная установка монтируется на полу, подвешивается к потолку при помощи монтажного уголка с вибровставкой или крепится на стене при помощи кронштейнов. Установку можно разместить как во вспомогательных помещениях, так и в основных (над подвесным потолком, в нише или открытым способом). Все электрические подключения выполняются через клеммную колодку, расположенную в соединительной коробке. Приточные установки ПА оснащены кронштейнами для облегчения монтажа агрегата. Установку можно монтировать в любом положении, кроме вертикального, когда поток воздуха направлен вниз (ТЭНы не должны находиться под вентилятором). Необходимо предусмотреть возможность доступа к установке в случаях сервисного обслуживания и чистки фильтра.

Управление и автоматика

Возможны два варианта исполнения установок:
1. Без управления, когда потребитель самостоятельно определяет и подбирает необходимую систему автоматики.
2. Со встроенной системой управления и автоматики, которая позволяет регулировать производительность вентилятора (3 скорости), устанавливать температуру приточного воздуха, контролировать состояние (степень загрязнения) фильтра. Кроме того, система автоматики обеспечивает активную защиту от перегрева ТЭНов калорифера (для ПА...Е). Управлять установкой можно на расстоянии при помощи дистанционного пульта управления.

Дистанционный пульт управления обеспечивает

• включение/выключение вентиляционной установки;
• возможность задать необходимый расхода воздуха;
• возможность задать желаемую температуру приточного воздуха;
• отображение комнатной температуры;
• отображение неисправности (аварийной ситуации).

Функции управления и защиты ПА...В

Для систем с охладителем щиты автоматики дополнительно комплектуются комнатным датчиком-задатчиком температуры. В комплектацию щита заложен электрический привод воздушного клапана LF230. Компоненты узла обвязки нагревателя (насос, вентиль, трехходовой привод и т.д.) в комплектацию не входят.

Функциональные возможности

1. Автоматическое управление приточным воздушным клапаном РРВА.
2. Контроль и индикация загрязненности фильтра.
3. Плавное регулирование оборотов вентилятора 3~380В (50Hz).
4. Поддержание заданной температуры приточного воздуха или температуры в помещении.
5. Управление жидкостным воздухонагревателем и контроль за его работой.
6. Управление компресорно-конденсаторным блоком (ККБ) для систем с охладителем.
7. Сигнал запуска вытяжного вентилятора.
8. Возможность индивидуальной настройки всех параметров вентиляционной системы.
9. Остановка системы по сигналу от щита пожарной сигнализации.

Опции к установкам

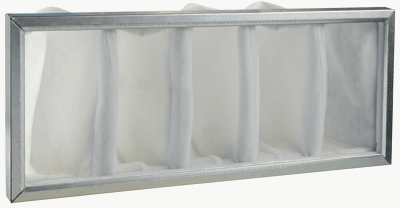

СФК

Тип	Сменный фильтр G4	Сменный фильтр F7	Тип фильтра
ПА 01 В2	СФК ПА 01 В G4	СФК ПА 01 В F7	карманный
ПА 01 В4
ПА 02 В2	СФК ПА 02 В G4	СФК ПА 02 В F7	карманный
ПА 02 В4
ПА 03 В2	СФК ПА 03 В G4	СФК ПА 03 В F7	карманный
ПА 03 В4
ПА 04 В2	СФК ПА 04 В G4	СФК ПА 04 В F7	карманный
ПА 04 В3

Дополнительная комплектация

Агрегат может комплектоваться воздушным клапаном, гибкими вставками (или хомутами) и смесительным узлом для моделей с водяным нагревателем. Так же в комплекте можно получить секцию канального охладителя, которая устанавливается в воздуховоде после агрегата ПА.
