Технические характеристики

Диаграммы

Габаритные размеры

Конструкция

Корпус вентилятора изготовлен из высококачественного и высокопрочного ABС-пластика. Герметичная монтажная коробка. Для более удобного подключения и использования, вентилятор может оснащаться шнуром питания со штекером (ВК…Р).

Двигатель

Однофазные двигатели с внешним ротором оснащены центробежным рабочим колесом с назад загнутыми лопатками. Двигатели имеют встроенную тепловую защиту с автоматическим перезапуском. Для некоторых типоразмеров доступна версия двигателя с более мощными характеристиками (ВКС). Двигатели снабжены подшипниками качения для обеспечения большего срока эксплуатации (40 000 часов). Для достижения точных характеристик, безопасной работы и низкого уровня шума при сборке каждая турбина проходит динамическую балансировку. Класс защиты двигателя – IP X4.

Регулировка скорости

Плавная или ступенчатая регулировка осуществляется с помощью тиристора или автотрансформаторного регулятора. К одному регулирующему устройству могут подключаться по несколько вентиляторов, при условии что суммарная мощность и рабочий ток не будут превышать номинальные параметры регулятора.

Монтаж

Допускается монтаж под любым углом относительно оси вентилятора. Присоединение к стене или потолку осуществляется при помощи крепежных кронштейнов (входят в комплект поставки) или дополнительной крепёжной подставки ПВК (приобретается отдельно). Электрическое подключение и установка должны выполняться согласно инструкции и электрической схеме, указанной на клеммной коробке.

Вентилятор ВК с электронным модулем температуры и скорости

Идеальное решение для вентиляционных систем помещений, где необходим контроль температуры воздуха (например, для теплиц). Вентиляторы ВК…У с электронным модулем TSC (Temperature and speed controller) позволяют автоматически изменять скорость вращения крыльчатки (расход воздуха) в зависимости от температуры воздуха в канале. На передней панели расположены регуляторы:

• предварительной установки скорости вращения крыльчатки;
• порога срабатывания электронного термостата.

Существует исполнение вентилятора со встроенным в канал вентилятора датчиком температуры или выносным датчиком температуры (длина кабеля 4м, датчик защищен от механических повреждений). На переднюю панель вентилятора вынесен светодиод индикации срабатывания термостата.

Алгоритм работы ВК электронным модулем температуры и скорости

При помощи ручки регулятора термостата устанавливаем желаемую температуру воздуха (порог срабатывания термостата). При помощи ручки регулятора скорости вращения крыльчатки устанавливаем необходимую скорость вращения (расход воздуха). При повышении температуры воздуха с дальнейшим превышением установленного порога срабатывания термостата автоматика переключает двигатель вентилятора на максимальную скорость вращения (максимальный расход). При понижении температуры воздуха ниже установленного порога срабатывания термостата автоматика переключает двигатель вентилятора на установленную ранее скорость вращения.

Для исключения возможности частого переключения двигателя (при установившейся температуре в канале равной пороговой) введена задержка переключения. Существуют два алгоритма задержки, которые могут быть использованы в различных случаях:

1. Задержка по датчику температуры (ВК…У): при превышении температуры воздуха на 2°С более установленного порога срабатывания термостата, происходит переключение на повышенную скорость. Возврат на ранее установленную (пониженную) скорость произойдет при уменьшении температуры ниже установленного порога срабатывания термостата. Данный алгоритм может быть использован при необходимости поддержания температуры воздуха с точностью менее 2°С. При этом переключения вентилятора будут редкими.
2. Задержка по таймеру (ВК…У1): при превышении температуры воздуха сверх установленного порога срабатывания термостата, происходит переключение на повышенную скорость и включается таймер задержки на 5мин. Возврат на ранее установленную (пониженную) скорость произойдет при падении температуры ниже порога срабатывания термостата и только после отработки таймера задержки.

Данный алгоритм может быть использован при необходимости точного поддержания температуры воздуха. При этом вентилятор будет переключаться чаще, чем в случае задержки по датчику температуры, но с интервалами не более 5минут.

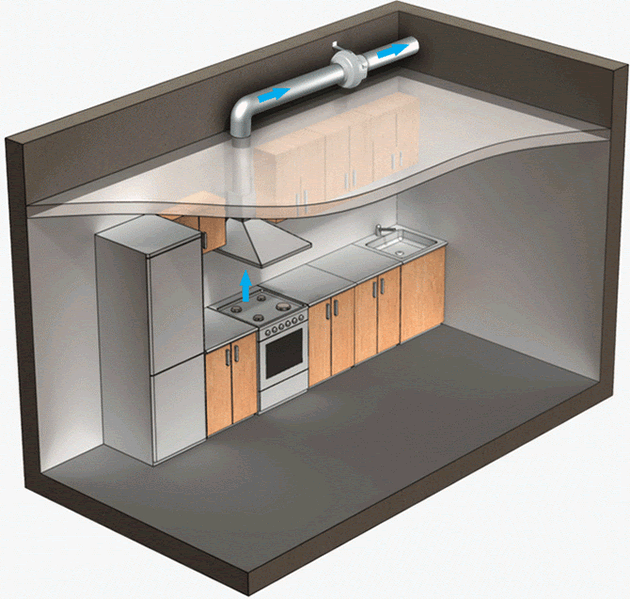

Вариант применения вентилятора Вентс ВК на кухне.

Пример для задержки по датчику температуры:	Пример для задержки по таймеру:
Начальные условия: скорость вращения установлена =60% от максимальной порог срабатывания установлен =25°С температура воздуха в канале =20°С	Начальные условия: скорость вращения установлена =60% от максимальной порог срабатывания установлен =25°С температура воздуха в канале =20°С
вентилятор работает со скоростью вращения крыльчатки =60%	вентилятор работает со скоростью вращения крыльчатки =60%
v	v
температура в канале повышается вентилятор работает со скоростью вращения крыльчатки =60%	температура в канале повышается, достигла 25°С и продолжает повышаться
v	v
температура в канале достигла 27°С вентилятор переключается на скорость вращения крыльчатки =100%	вентилятор переключается на скорость вращения крыльчатки =100%, при этом включается таймер задержки на 5 минут
v	v
температура в канале начинает понижаться вентилятор работает со скоростью вращения крыльчатки =100%	температура в канале начинает понижаться вентилятор работает со скоростью вращения крыльчатки =100%
v	v
температура в канале снова 25°С вентилятор переключается на установленную ранее скорость вращения (=60%)	температура в канале достигла 25°С и продолжает понижаться
	v
	вентилятор ожидает завершения отсчета таймера и после этого переключается на установленную ранее скорость вращения (=60%). После переключения на установленную скорость (=60%), снова включится таймер задержки на 5 минут.
	v
	температура в канале повышается, достигла 25°С и продолжает повышаться
	v
	вентилятор ожидает завершения отсчета таймера и после этого переключается на скорость вращения крыльчатки =100% (при этом включается таймер задержки на 5 минут)
	Т.е. для алгоритма с «задержкой по таймеру» - таймер задержки будет включаться при каждом переключении скорости вентилятора.

Что такое канальный вентилятор

Канальные вентиляторы - это такой тип вентиляторов, который устанавливается внутрь воздуховода или в разрыв между воздуховодами для создания в них направленного потока воздуха под нужным давлением. По форме воздуховода принято делить канальные вентиляторы на два вида: для круглых каналов и для прямоугольных каналов. Непременное требование к канальным вентиляторам, которому придерживаются производители, - это точность балансировки и низкий уровень шума и вибраций, а следовательно – длительный срок службы.

Канальный вентилятор – самый распространенный вариант аппарата, применяемый для воздухообмена.

Техническое устройство канального вентилятора. Отличительной особенностью канального вентилятора есть постоянно охлаждаемое рабочее колесо, что безусловно позитивно влияет на срок эксплуатации вентилятора.

Канальные вентиляторы классифицируют на осевые; многополостные и радиальные. Лопасти канальных вентиляторов могут быть загнутыми назад или вперед, двухстороннего или одностороннего всасывания. Некоторые «канальники» исполняются из антикоррозийных материалов для помещений с высоким уровнем влажности, а также в взрывоустойчивом исполнении для помещений с температурой воздуха выше +40.

Для изготовления канальных вентиляторов, как правило, используют пластик или же гальванизированную сталь, также допустима комбинация этих материалов.

Вопреки бытующему мнению канальный вентилятор часто используют не только в сфере промышленной вентиляции, но и даже в домах и квартирах. Что же касается сферы промышленной вентиляции: производственных помещений, складов, торговых залов, различных туннелей и объектов коммуникации, то тут решить задачу вентиляции без канальных вентиляторов просто зачастую просто невозможно.

Канальные вентиляторы имеют целый ряд преимуществ:

• бесшумность;
• вентилятор может быть установлен непосредственно в воздуховод прямоугольной или круглой формы;
• не требует особенного сервиса и дополнительных эксплуатационных затрат;
• компактные размеры позволяют вмонтировать канальный вентилятор в труднодоступные места (под натяжной потолок, нестандартной формы вентиляционные шахты…);
• возможность установки канального вентилятора в разных положениях;
• простота монтажа и подключения к электрической сети;
• прямолинейность потока воздуха;
• постоянством давления;
• высоким коэффициентом полезного действия.
