Промышленные и коммерческие вентиляторы:
cерия VENTS KSK/ ВЕНТС КСК

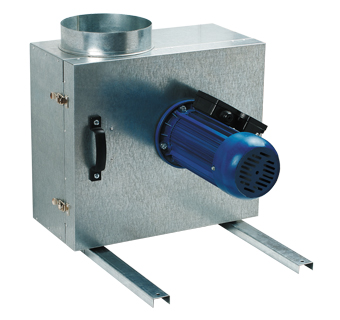

	Вентс КСК
	Вентс КСК 150 4Е
	Вентс КСК 160 4Е
	Вентс КСК 150 4Д
	Вентс КСК 160 4Д
	Вентс КСК 200 4Е
	Вентс КСК 200 4Д
	Вентс КСК 250 4Е
	Вентс КСК 250 4Д

Технические характеристики

Диаграммы

Габаритные размеры

Предназначен для вытяжки загрязненного горя­чего воздуха (до 100°С), содержащего жир, в условиях высокого сопротивления. Идеально функционирует в различных системах вентиляции для:

• ­кухонных вытяжных систем;
• ­вентиляция промышленных хлебопекарен и т.д.
• удаления газов, образующихся при проведении сварочных работ.

Маркировка:

• Е- однофазный;
• Д - трехфазный

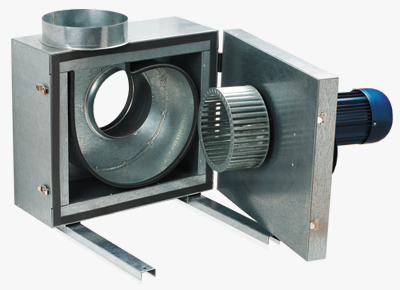

Конструкция

Корпус вентилятора изготовлен из оцинкованной стали со звуко­ и теплоизоляцией из минеральной ваты толщиной 50 мм. Откидывающийся на шар­нирах блок двигатель­крыльчатка обеспечивает легкий доступ во внутреннее пространство венти­лятора для быстрой и удобной чистки.

Диаметр патрубков на входе и выходе соответ­ствует стандартным размерам вентиляционных каналов. Патрубки имеют резиновое уплотнение для герметизации соединения с воздуховодами. Вентилятор устанавливается на монтажной несу­щей раме со встроенными виброгасителями.

Двигатель

Применяется высоконадежный однофазный или трехфазный двигатель с короткозамкнутым ротором и стальная высокопроизводительная центробежная крыльчатка с вперед загнутыми лопатками. Двигатель не требует обслуживания и оснащён встроенными термоконтактами с вы­водами для подключения к внешнему устройству защиты от перегрева. Класс обмотки изоляции двигателя F. Тип защиты IP 54.

Регулировка скорости

Регулировка скорости может быть как плавной так, и ступенчатой и осуществляется посредством автотрансформаторного или частотного регуля­тора. К одному регулирующему устройству могут подключаться сразу несколько вентиляторов, при условии что общая мощность и рабочий ток не будут превышать номинальные параметры регу­лятора.

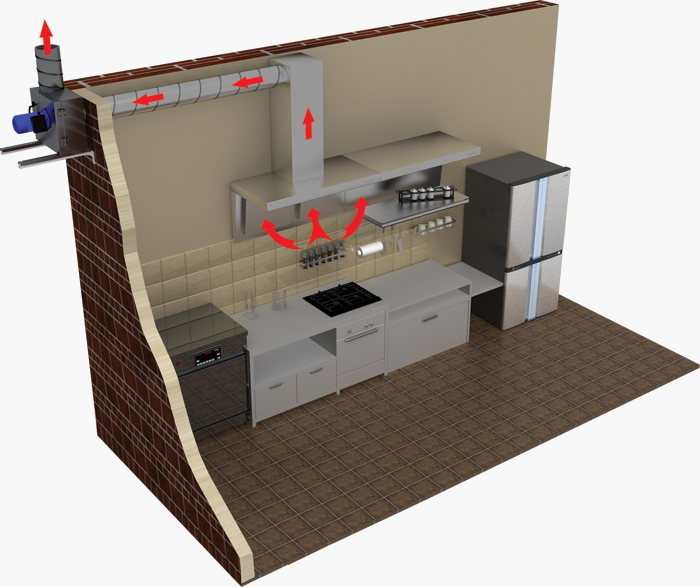

Монтаж

Вентилятор предназначен для соединения с круг­лыми воздуховодами. Крепление вентилятора на стену осуществляется при помощи монтажно­го кронштейна уголка КМ­КСК (приобретается отдельно). Подключение к электрической сети осуществляется с помощью клеммной коробки, установленной на электродвигателе. Длину электрического кабеля необходимо выбирать с запасом, с учетом откидывания блока двигатель­ крыльчатка.
