Конструкция

Корпус вентилятора изготовлен из оцинкованной стали с использованием тепло- и звукоизоляционного материала из негорючей минеральной ваты. Корпус оснащен перфорацией для внутренней циркуляции воздуха и охлаждения двигателя. Вентилятор оснащен терморегулятором, с помощью которого можно задавать уровень температуры, при которой он будет включаться и выключаться. Включение вентилятора возможно в диапазоне от 0 °С до +90°С в зависимости от температуры воздуха, которая создается в теплообменном кожухе камина.

Двигатель

При изготовлении вентилятора используются однофазные двигатели для работы в сети 230/50Гц. Класс изоляции – F. Двигатели имеют встроенную тепловую защиту с автоматическим перезапуском. Двигатель вынесен из потока воздуха и оснащен рабочим колесом с вперед загнутыми лопатками. Для достижения большего срока эксплуатации применяются подшипники качения.

• Вентилятор серии КАМ оборудован асинхронным двигателем с дополнительной крыльчаткой для обдува и охлаждения.
• Вентилятор серии КАМ Эко оборудован двигателем с внешним ротором.
• Вентилятор серии КАМ ЭкоДуо - оборудован двухскоростным двигателем с внешним ротором.

Регулировка скорости

Регулировка вентилятора может быть как плавной, так и ступенчатой; осуществляется с помощью тиристора или автотрансформатора (модели КАМ, КАМ Эко). Скорость вращения регулируется в диапазоне от 0 до 100%. Для регулировки скоростей вентилятора КАМ ЭкоДуо достаточно применить переключатель скоростей.

Монтаж

Каминные вентиляторы предназначены для соединения с круглыми воздуховодами. Вентилятор может устанавливаться в любом положении, но необходимо учитывать направление потока воздуха (обозначено на корпусе вентилятора). Также нужно предусмотреть доступ для обслуживания вентилятора. От вентилятора в каждую отапливаемую комнату монтируется воздуховод для подачи теплого воздуха. Скрытая система воздуховодов с принудительным распределением теплого воздуха по помещениям позволит сэкономить полезное пространство Вашего дома и не нарушит его стилистическую гармонию.

Опции к вентиляторам

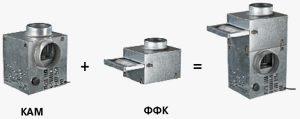

ФФК - съемный металлический фильтр для очистки перекачиваемого воздуха (класс G3). Крепление фильтра к корпусу вентилятора при помощи замков-защелок обеспечивает легкий съем фильтра для очистки.

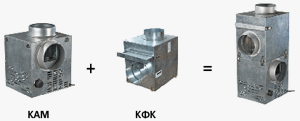

КФК - съемная металлическая смесительная камера со встроенным терморегулирующим клапаном и фильтром для очистки перекачиваемого воздуха (класс G3). Крепление смесительной камеры к корпусу вентилятора при помощи замков-защелок обеспечивает легкий съем камеры для очистки. Комплектация вентилятора смесительной камерой КФК обеспечивает подвод холодного воздуха в смесительную камеру при повышении температуры перекачиваемого воздуха свыше 90°С и отвод горячего воздуха при неработающем двигателе вентилятора.

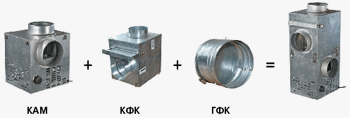

ГФК - гравитационный клапан. Предотвращает обратный поток воздуха в системе. Комплектация вентилятора смесительной камерой КФК и гравитационным клапаном ГФК обеспечивает защиту двигателя вентилятора от перегрева (когда мотор не работает, например, из-за отсутствия электричества) по системе BY-PASS. В вентиляторах с этой системой при неработающем двигателе обеспечивается закрытие гравитационного клапана и выброс горячего воздуха по вентиляционным каналам в другие помещения.

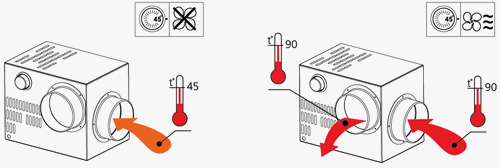

Принцип работы вентилятора КАМ, КАМ Эко и КАМ ЭкоДуо

	Когда температура воздуха в около каминном пространстве достигает заданного уровня, вентилятор включается автоматически распределяя теплый воздух от камина по другим помещениям и выключается, когда температура падает ниже заданного значения.

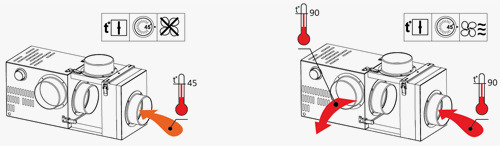

Принцип работы вентилятора КАМ с фильтр боксом ФФК

Когда температура воздуха в около каминном пространстве достигает заданного уровня, вентилятор включается автоматически распределяя очищенный фильтром ФФК теплый воздух от камина по другим помещениям и выключается, когда температура падает ниже заданного значения.

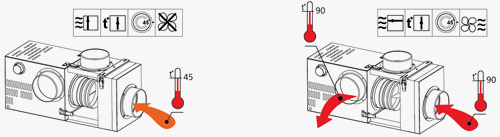

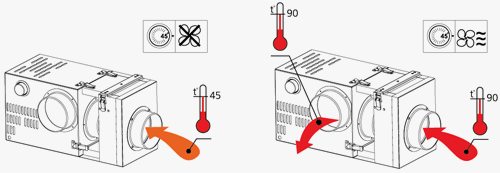

Принцип работы вентилятор КАМ с клапаном КФК

	Когда температура воздуха в около каминном пространстве достигает заданного уровня, вентилятор включается автоматически распределяя теплый воздух от камина по другим помещениям и выключается, когда температура падает ниже заданного значения. Комплектация вентилятора смесительной камерой КФК обеспечивает подвод холодного воздуха в смесительную камеру при повышении температуры перекачиваемого воздуха свыше 90°С и отвод горячего воздуха при неработающем двигателе вентилятора.

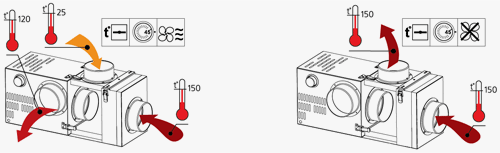

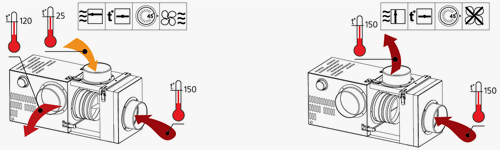

Принцип работы вентиляторов КАМ с клапаном КФК и ГФК (система "BY-PASS")

Когда температура воздуха в около каминном пространстве достигает заданного уровня, вентилятор включается автоматически распределяя теплый воздух от камина по другим помещениям и выключается, когда температура падает ниже заданного значения. Система BY-PASS защищает вентилятор от перегрева (когда мотор не работает, например из-за отсутствия электричества) закрывая заслонку и выбрасывая воздух через заглушку в другую комнату. Когда в вентилятор поступает слишком горячий воздух система BY-PASS стабилизирует температуру открытием заслонки смесительной камеры и подачей холодного воздуха.

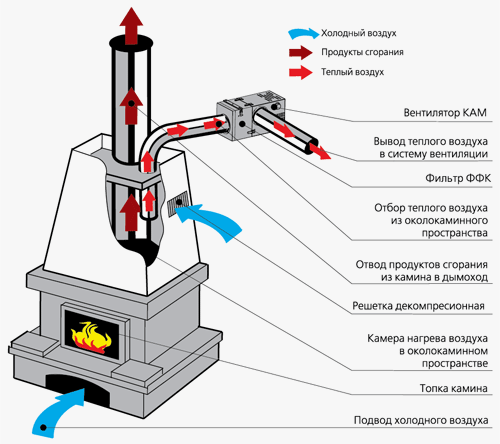

Пример установки и работы вентиляторов КАМ, КАМ с фильтром ФФК в системе камина.

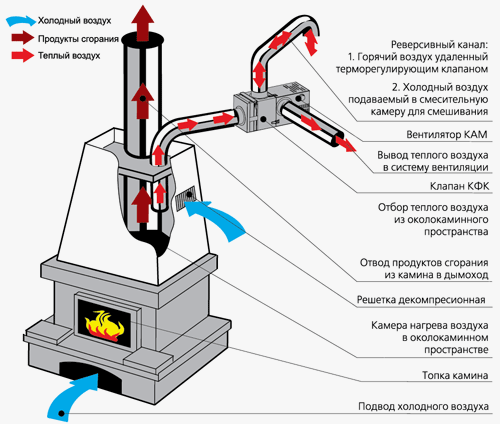

Пример установки и работы вентиляторов КАМ с клапаном КФК, КАМ с клапаном КФК и ГФК ("BY-PASS") в системе камина.
