Принадлежности для систем вентиляциии :
cерия VENTS ОKF/ ВЕНТС ОKФ





	Вентс ОKФ
	ОКФ 1000*500-3
	ОКФ 400*200-3
	ОКФ 500*250-3
	ОКФ 500*300-3
	ОКФ 600*300-3
	ОКФ 600*350-3
	ОКФ 700*400-3
	ОКФ 800*500-3

Технические характеристики

Диаграммы

Габаритные размеры

Конструкция

Корпус охладителя выполнен из оцинкованной листовой стали, трубные коллекторы изготовлены из медных труб, поверхность теплообмена изготовлена из алюминиевых пластин. Охладители выпускаются в 3-х рядном исполнении и предназначены для эксплуатации с хладагентами R123, R134а, R152а, R404а, R407с, R410а, R507, R12, R22. Охладители оборудованы поддоном для сбора и отвода конденсата.

Монтаж

• Монтаж охладителя осуществляется при помощи фланцевого соединения. Охладители прямого испарения могут устанавливаться только в горизонтальном положении, позволяющем произвести отвод конденсата.
• Рекомендуется устанавливаться так, чтобы воздушный поток был равномерно распределен по всему сечению.
• Перед охладителем должен быть установлен воздушный фильтр, защищающий от загрязнения.
• Охладитель может устанавливаться перед или за вентилятором. Если охладитель находится за вентилятором, рекомендуется предусмотреть между ними воздуховод не менее 1-1,5 м для стабилизации воздушного потока.
• Охладитель необходимо подключать по принципу противотока для достижения максимальной холодопроизводительности. Все расчетные номограммы в каталоге действительны для такого подключения.
• При скоростях воздуха более чем 2,5 м/сек. рекомендуется устанавливать капеотделитель (заказывается отдельно) со стороны выхода воздуха из охладителя. Это будет препятствовать проникновению капель конденсата в систему воздуховодов.
• Отвод конденсата из охладителя необходимо осуществлять через сифон. Высота сифона напрямую зависит от общего давления вентилятора.

H (mm) K (mm) P (Pa) 100 55 600 200 105 1100 260 140 1400 Н - высота сифона К - высота отвода Р - общее давление вентилятора

• Для правильной и безопасной работы охладителей рекомендуется применять систему автоматики, обеспечивающую комплексное управление и автоматическую регулировку холодопроизводительности и температуры охлаждения воздуха.

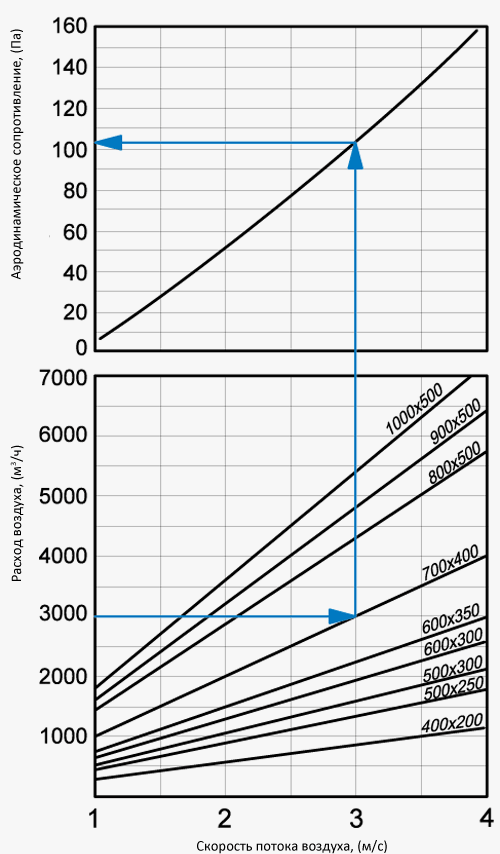

Потери давления воздуха фреоновых охладителей ОКФ

ОКФ прямоугольные
