Диаграммы: VENTS ОKF/ ВЕНТС ОKF

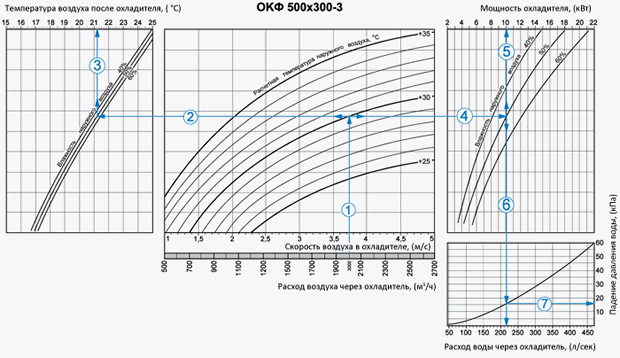

VENTS ОKФ 500Х300-3:

Пример расчета параметров фреонового охладителя:
При расходе воздуха 2000 м^З/ч скорость в сечении охладителя будет составлять 3,75 м/с ¹.

• Чтобы найти температуру, до которой возможно охлаждение воздуха, необходимо от точки пересечения расхода воздуха ¹ с линией расчетной летней температуры (например,+30°С) провести влево линию ² до пересечения с влажностью наружного воздуха (напр. 50%) и поднять перпендикуляр на ось температуры воздуха после охладителя (21,2°С)³.
• Для того чтобы определить мощность охладителя, необходимо от точки пересечения расхода воздуха ¹ с линией расчетной летней температуры (напр. +30°С) провести вправо линию ⁴ до пересечения с влажностью наружного воздуха (напр. 50%) и поднять перпендикуляр на ось мощности охладителя (10 кВт) ⁵.
• Для определения расхода хладагента через охладитель необходимо опустить перпендикуляр ⁶ на ось расхода хладагента через охладитель (215 кг/час).
• Для определения падения давления хладагента в охладителе необходимо найти точку пересечения линии ⁶ с графиком потери давления и провести вправо перпендикуляр ⁷, на ось падения давления хладагента (16,0 кПа).

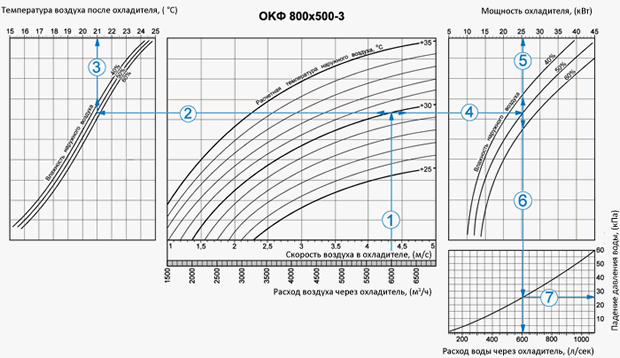

VENTS ОKФ 800Х500-3:

Пример расчета параметров фреонового охладителя:
При расходе воздуха 6000 м^З/ч скорость в сечении охладителя будет составлять 4,35 м/с ¹.

• Чтобы найти температуру, до которой возможно охлаждение воздуха, необходимо от точки пересечения расхода воздуха ¹ с линией расчетной летней температуры (например,+30°С) провести влево линию ² до пересечения с влажностью наружного воздуха (напр. 50%) и поднять перпендикуляр на ось температуры воздуха после охладителя (21,0°С)³.
• Для того чтобы определить мощность охладителя, необходимо от точки пересечения расхода воздуха ¹ с линией расчетной летней температуры (напр. +30°С) провести вправо линию ⁴ до пересечения с влажностью наружного воздуха (напр. 50%) и поднять перпендикуляр на ось мощности охладителя (25,5 кВт) ⁵.
• Для определения расхода хладагента через охладитель необходимо опустить перпендикуляр ⁶ на ось расхода хладагента через охладитель (605 кг/час).
• Для определения падения давления хладагента в охладителе необходимо найти точку пересечения линии ⁶ с графиком потери давления и провести вправо перпендикуляр ⁷, на ось падениядавления хладагента (26,0 кПа).

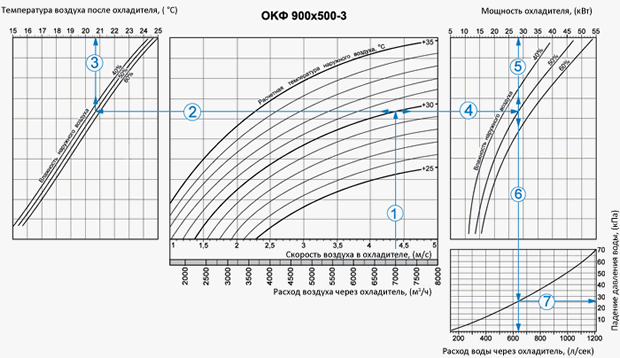

VENTS ОKB 900Х500-3:

Пример расчета параметров фреонового охладителя:
При расходе воздуха 7000 м^З/ч скорость в сечении охладителя будет составлять 4,4 м/с ¹.

• Чтобы найти температуру, до которой возможно охлаждение воздуха, необходимо от точки пересечения расхода воздуха ¹ с линией расчетной летней температуры (например,+30°С) провести влево линию ² до пересечения с влажностью наружного воздуха (напр. 50%) и поднять перпендикуляр на ось температуры воздуха после охладителя (20,7°С)³.
• Для того чтобы определить мощность охладителя, необходимо от точки пересечения расхода воздуха ¹ с линией расчетной летней температуры (напр. +30°С) провести вправо линию ⁴ до пересечения с влажностью наружного воздуха (напр. 50%) и поднять перпендикуляр на ось мощности охладителя (28,0 кВт) ⁵.
• Для определения расхода хладагента через охладитель необходимо опустить перпендикуляр ⁶ на ось расхода хладагента через охладитель (640 кг/час).
• Для определения падения давления хладагента в охладителе необходимо найти точку пересечения линии ⁶ с графиком потери давления и провести вправо перпендикуляр  ⁷, на ось падения давления хладагента (26,0 кПа).
