Осевые центробежные вентиляторы:
cерия VENTS BHB-1 80 KB / ВЕНТС ВНВ-1 80 КВ

BHB-1 80 KB Вентс ВНВ-1 80 КВ   Применение   В зданиях с однотрубной системой вентиляции. Монтаж в кухнях, ванных комнатах, санузлах, кладовых и других бытовых помещениях.

Технические характеристики

Диаграммы

Габаритные размеры

Применение

• В зданиях с однотрубной системой вентиляции.
• Монтаж в кухнях, ванных комнатах, санузлах, кладовых и других бытовых помещениях.

Конструкция

• Поставляется в пластиковом корпусе для скрытого монтажа в стену КВ 80.
• Лицевая панель изготовлена из высококачественного и высокопрочного AБС пластика.
• Оборудован пластиковым гравитационным обратным клапаном.
• Проворачивающаяся передняя крышка скрывает неровности установки корпуса вентилятора.
• Соединяется с главным вентиляционным стояком посредством гибкого воздуховода.
• Диаметр присоединительного патрубка 80 мм.
• Двигатель
• Экономичный 2-х или 3-х скоростной двигатель на подшипниках качения с минимальным энергопотреблением.
• Самостоятельное поддержание давления и расхода воздуха в канале.
• Крепление в корпус при помощи фиксаторов без использования дополнительных инструментов.
• Для достижения точных характеристик, низкого уровня шума и безопасной работы вентилятора каждая турбина проходит динамическую балансировку.

Модификации и опции

ВНВ-1 80 КВ T — вентилятор оборудован таймером.
ВНВ-1 80 КВ TР — вентилятор оборудован регулируевым таймером.
ВНВ-1 80 КВ И — вентилятор оборудован интервальным переключателем.
ВНВ-1 80 КВ Ф — вентилятор оборудован фотодатчиком.
ВНВ-1 80 КВ Н — вентилятор оборудован датчиком влажности.
ВНВ-2 80 КВ — вентилятор с лицевой панелью из шлифованого алюминия.
ВНВ-2 80 КВ Хром — вентилятор с лицевой панелью из зеркального алюминия.
ВНВ-2 80 КВ Голд — вентилятор с лицевой панелью из алюминия под золото.

• Для вентиляции двух помещений одновременно возможна установка дополнительных патрубков при помощи перфорированных мест в корпусе. В этом случае применяется набор для вытяжной вентиляции второго помещения. Для подключения дополнительного патрубка необходимо удалить заглушку в корпусе.

Управление

• Переключение скоростей происходит при помощи внешнего ручного переключателя. Например, П3-1-300 для 3-х скоростного и П2-1-300 для 2-х скоростного вентилятора (переключатели поставляются отдельно).

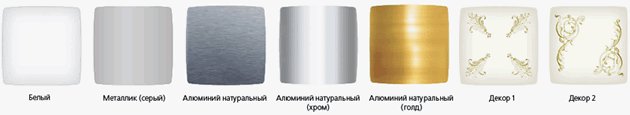

Варианты исполнения лицевых панелей

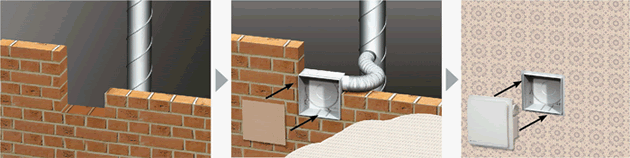

Примеры монтажа

Корпус вентилятора устанавливается на стадии общестроительных работ и подключается к главному вентиляционному стояку. Электрическая проводка для подключения вентиляторного узла (ВНВ-1 80) выводится через специальное отверстие в корпусе. Для защиты корпуса от пыли и грязи его лицевая часть закрывается предохранительной крышкой, поставляемой в комплекте. После окончания ремонтных работ предохранительная крышка удаляется и в корпус устанавливается вентиляторный узел (ВНВ-1 80), который подключается к выведенной проводке.

Сертификаты:

	Изделие с маркировкой CE означает, что продукция произведена в соответствии со стандартами качества и безопасности, предусмотренными Директивами Европейского Союза для данного вида продукции (наносится производителем).
	Знак соответствия продукции словацким стандартам качества и электрической безопасности, выданный сертификационным органом EVPU (Словакия).
	Класс защиты устройства IP 34.
	Знак соответствия продукции стандартам качества и электрической безопасности, принятым в Польше, выданный сертификационным органом РСВС (Польша).
	Знак соответствия продукции европейским стандартам качества и электрической безопасности, выданный Обществом технического надзора TUV (Германия).
	Класс изоляции: двойная изоляция.
	Знак соответствия продукции, подлежащей обязательной сертификации в системе ДСТ Р, техническим стандартам и нормам, принятым на территории Российской Федерации. Подтверждается сертификатами, выданными сертификационным центром РосТЕСТ (Москва).
	Знак соответствия продукции требованиям технических норм Украины, подтверждается сертификатами соответствия УкрТЕСТ.
