Квадратные потолочные диффузоры VVKR-A-S

---

версия для печати в pdf

	диффузоры VVKR-A-S	Розница евро	Ваша цена евро со скидкой 20%
	VVKR-A-S-300x8-B Diffuser	27,0	21,6
	VVKR-A-S-400x16-B Diffuser	41,0	32,8
	VVKR-A-S-500x16-B Diffuser	46,0	36,8
	VVKR-A-S-500x24-B Diffuser	56,0	44,8
	VVKR-A-S-600x16-B Diffuser	54,0	43,2
	VVKR-A-S-600x24A-B Diffuser	64,0	51,2
	VVKR-A-S-600x32-B Diffuser	72,0	57,6
	VVKR-A-S-600x40-B Diffuser	81,0	64,8
	VVKR-A-S-600x48-B Diffuser	89,0	71,2
	VVKR-A-S-625x32-B Diffuser	77,0	61,6

Описание
VVKR представляет собой потолочный вихревой диффузор с квадратной лицевой панелью и радиально расположенными поворотными направляющими лопатками.

Назначение
Диффузор может использоваться для теплого и холодного воздуха, в приточных и вытяжных системах, в помещениях с высотой потолка до 4 метров. При необходимости, форму воздушной струи можно регулировать.

Конструкция
Лицевая панель диффузора VVKR выполнена из стали с порошковым покрытием (RAL 9010). Поворотные лопатки изготовлены из черного пластика.

Монтаж
Диффузор крепится к вентиляционной камере (дополнительная принадлежность) при помощи одного центрального винта на фронтальной панели.

Технические характеристики

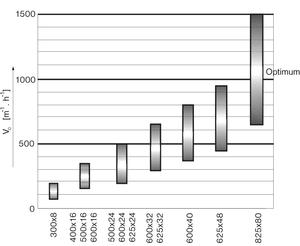

Диаграмма быстрого подбора

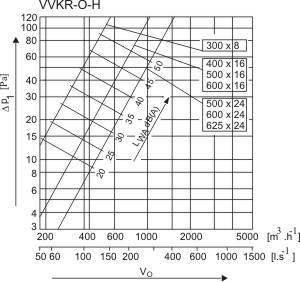

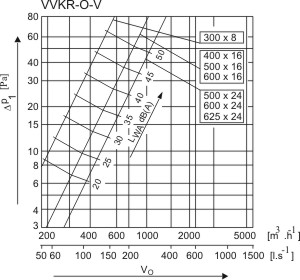

	Уровень шума и сопротивление - приток

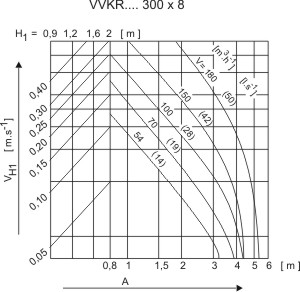

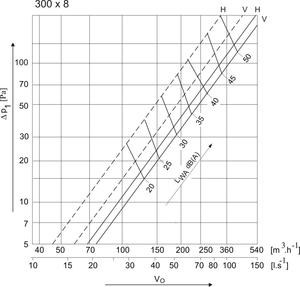

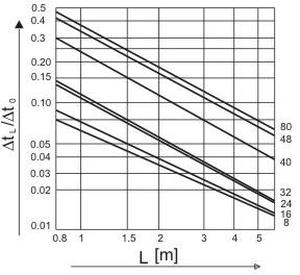

Корректировка в зависимости от положения клапана V - вертикальное подключение к вент. камере H - горизонтальное подключение к вент. камере сплошная линия - клапан открыт пунктирная линия - клапан закрыт     0° 45° 90° 300x8 Δpt x1,0 x1,5 x3,0   LWA - +7 +9	Разность температур в зависимости от расстояния L
