Круглые потолочные диффузоры TST
версия для печати в pdf
|
| диффузоры TST |
Розница евро |
Ваша цена евро со
скидкой 20% |
| TST-100 Supply/exhst Diff 30G |
40,0 |
32,0 |
| TST-125 Supply/exhst.Diff 30G |
43,0 |
34,4 |
| TST-160 Supply/exhst.Diff 30G |
58,0 |
46,4 |
| TST-200 Supply/exhst.Diff 30G |
67,0 |
53,6 |
| TST-250 Supply/exhst.Diff 30G |
75,0 |
60,0 |
| TST-315 Supply/exhst.Diff 30G |
101,0 |
80,8 |
|
|
Описание: круглый приточный диффузор Systemair TST. Распределительная модель может изменяться, а ширина зазора регулируется.
Назначение: TSТ-это круглый диффузор для потолочного крепления. Диффузор состоит из двух частей и может быть отрегулирован так, чтобы производить необходимый поток. Экранирующее устройство входит в комплект и может использоваться для изменения картины распределения воздуха (180°).
Конструкция: TST изготовлен из оцинкованной листовой стали и покрыт белой порошковой краской (RAL 9010-80). TST поставляется в следующих типоразмерах: ø100, ø125, ø160, ø200, ø250 и ø315.
Установка: диффузор устанавливается непосредственно на спиральный воздуховод и крепится заклепками. Если диффузор устанавливается на камеру статического давления , то длина прямого воздуховода до камеры статического давления должна составлять 4 диаметра воздуховода.
Технические характеристики
На графиках:

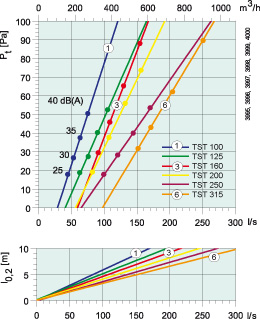

На графиках показаны расход воздуха (м3/ч и л/с), общее
давление (Па), дальнобойность струи (l0,2) и уровень зву-
кового давления (дБ(А)). Данные получены для воздушных
зазоров 30 мм.
|
|
| Снижение уровня шума, ?L (дБ) |
| Октавные полосы частот, Гц |
|
|
|
63 |
125 |
250 |
500 |
1k |
2k |
4k |
8k |
| TST 100 |
22 |
18 |
13 |
8 |
0 |
2 |
3 |
6 |
| TST 125 |
20 |
16 |
11 |
8 |
4 |
2 |
4 |
9 |
| TST 160 |
18 |
15 |
11 |
9 |
5 |
4 |
5 |
9 |
| TST 200 |
17 |
14 |
9 |
9 |
7 |
3 |
6 |
8 |
| TST 250 |
16 |
12 |
9 |
10 |
7 |
4 |
6 |
9 |
| TST 315 |
17 |
12 |
9 |
10 |
10 |
7 |
7 |
12 |
| TST 125 + PER |
22 |
17 |
14 |
16 |
8 |
8 |
10 |
13 |
| TST 160 + PER |
20 |
16 |
12 |
15 |
9 |
11 |
11 |
13 |
| TST 200 + PER |
20 |
15 |
13 |
16 |
11 |
11 |
12 |
12 |
| TST 250 + PER |
18 |
12 |
14 |
15 |
12 |
10 |
12 |
12 |
| TST 315 + PER |
18 |
12 |
14 |
15 |
12 |
10 |
11 |
12 |
|
|
|
|
|
|
|
|
|
|
|
| Уровень звуковой мощности, Lw |
| Lw(dB) = LpA + Kok (LpA = из графика Kok = из таблицы) |
| Корректирующий коэффициент Kok |
| Октавные полосы частот, Гц |
|
|
|
63 |
125 |
250 |
500 |
1k |
2k |
4k |
8k |
| TST 100 |
14 |
6 |
4 |
1 |
-2 |
-9 |
-15 |
-21 |
| TST 125 |
14 |
6 |
4 |
2 |
-3 |
-10 |
-16 |
-22 |
| TST 160 |
17 |
6 |
4 |
1 |
-1 |
-8 |
-16 |
-22 |
| TST 200 |
19 |
6 |
3 |
0 |
-4 |
-9 |
-16 |
-23 |
| TST 250 |
15 |
5 |
4 |
1 |
-3 |
-9 |
-18 |
-23 |
| TST 315 |
18 |
9 |
4 |
-2 |
-3 |
-9 |
-18 |
-24 |
| TST 125 + PER |
14 |
9 |
8 |
-2 |
-3 |
-9 |
-14 |
-17 |
| TST 160 + PER |
15 |
7 |
8 |
-1 |
-3 |
-11 |
-15 |
-18 |
| TST 200 + PER |
16 |
8 |
6 |
-2 |
-3 |
-9 |
-11 |
-16 |
| TST 250 + PER |
20 |
10 |
2 |
-1 |
-4 |
-7 |
-13 |
-14 |
| TST 315 + PER |
18 |
9 |
2 |
-1 |
-2 |
-8 |
-14 |
-17 |
| Tolerance |
±6 |
±5 |
±2 |
±2 |
±2 |
±2 |
±2 |
±3 |
|

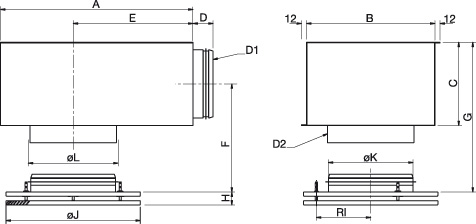

габаритные размеры
|
|
|
|
|
|
|
|
|
| G |
H |
RI |
oJ |
oK |
D1 |
D2 |
oL |
| - |
30-50 |
80 |
199 |
99 |
- |
- |
107 |
| 191 |
30-50 |
105 |
249 |
124 |
99 |
127 |
132 |
| 201 |
30-50 |
105 |
249 |
159 |
124 |
162 |
167 |
| 237 |
30-50 |
127 |
314 |
199 |
159 |
202 |
207 |
| 308 |
30-50 |
169,5 |
399 |
249 |
199 |
252 |
257 |
| 358 |
30-50 |
169,5 |
399 |
314 |
249 |
317 |
322 |
|
|
|
|
|
|
|
|
|
|
|
A |
B |
C |
D |
E |
F |
| TST 100 |
- |
- |
- |
- |
- |
- |
| TST 125 + PER 100-125 |
320 |
250 |
150 |
47 |
185 |
116 |
| TST 160 + PER 125-160 |
360 |
250 |
160 |
47 |
210 |
121 |
| TST 200 + PER 160-200 |
450 |
300 |
195 |
47 |
280 |
139 |
| TST 250 + PER 200-250 |
500 |
350 |
250 |
54 |
305 |
183 |
| TST 315 + PER 250-315 |
565 |
450 |
300 |
54 |
330 |
208 |
|
|
|
|
|
|
|
|
|
