Квадратные потолочные диффузоры Systemair TSO

Квадратные потолочные диффузоры TSO


диффузоры TSO	Розница евро	Ваша цена евро со скидкой 20%
TSO-100 Perf Diff RAL9010 Gl30	48,0	38,4
TSO-125 Perf Diff RAL9010 Gl30	53,0	42,4
TSO-160 Perf Diff RAL9010 Gl30	57,0	45,6
TSO-200 Perf Diff RAL9010 Gl30	66,0	52,8
TSO-250 Perf Diff RAL9010 Gl30	83,0	66,4
TSO-315 Perf Diff RAL9010 Gl30	94,0	75,2
TSO-400 Perf Diff RAL9010 Gl30	103,0	82,4

Описание: перфорированный потолочный диффузор Systemair TSO с камерой статического давления в качестве дополнительного приспособления. TSO может быть снабжен экранирующим устройством SSO в качестве дополнительного устройства.

Назначение: TSO-приточно-вытяжной диффузор, разработанный для потолочного крепления. TSO имеет переднюю перфорированную пластину и соединительную муфту с резиновым уплотнением, проверенным на герметичность. TSO имеет очень высокую эжекцию, что позволяет получить максимально допустимую разницу температур dТ 10 °C. Картина воздухораспределения может быть изменена при использовании экранирующего устройства SSO на одно-, двух и трех стороннее распределение. Распределительное устройство регулируется.

Конструкция: TSO изготовлен из стали и покрашен белой порошковой краской (RAL 9010<80) и поставляется в следующих типоразмерах: ø100, ø125, ø160, ø200, ø250, ø315 и ø400 мм.

Установка: диффузор устанавливается непосредственно на спиральный воздуховод и крепится при помощи заклепок. Или крепится к камере статического давления, причем длина прямого воздуховода до камеры статического давления должна составлять 4 диаметра воздуховода.

Технические характеристики

На графиках:

Объем воздуха (л/сек и м3/час), общее давление (Па), длина потока (l0,2) и уровень звукового давления (дБ(А)) с воздушным зазором 30 мм. При установке экранирующего устройства для расчета отклонения воздушного потока используются следующие корректировочные коэффициенты:

З-х стороннее = х 1,2

2-х стороннее = х 1,5

1-но стороннее = х 1,8

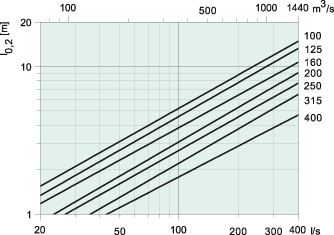

Дальность выброса струи TSO

Приточный воздух

Уровень звуковой мощности, Lw
Lw(dB) = LpA + Kok (LpA = из графика Kok = из таблицы)
Корректирующий коэффициент Kok
Октавные полосы частот, Гц

	63	125	250	500	1k	2k	4k	8k
TSO 100	14	-3	-5	-2	3	-1	-11	-18
TSO 125	14	-3	-4	-1	2	-2	-12	-19
TSO 160	11	-4	-4	-1	2	-2	-16	-20
TSO 200	9	-4	-6	1	2	-5	-18	-21
TSO 250	8	-4	-6	-1	2	-5	-18	-21
TSO 315	8	-4	-5	-1	3	-6	-18	-21
TSO 400	7	-3	-6	-1	4	-6	-18	-23
TSO 125 + PER	17	6	8	-2	-3	-10	-16	-16
TSO 160 + PER	16	6	8	0	-3	-10	-17	-18
TSO 200 + PER	16	6	4	0	-2	-7	-13	-16
TSO 250 + PER	17	8	2	1	-3	-10	-14	-16
TSO 315 + PER	14	7	2	1	-2	-7	-16	-14
TSO 400 + PER	18	9	3	1	-4	-8	-13	-15
Tolerance	±6	±3	±2	±2	±2	±2	±3	±4

Выбросной воздух

Уровень звуковой мощности, Lw

Lw(dB) = LpA + Kok (LpA = из графика Kok = из таблицы)

Корректирующий коэффициент Kok

Октавные полосы частот, Гц

	63	125	250	500	1k	2k	4k	8k
TSO 100	7	3	5	-1	-5	-10	-11	-16
TSO 125	7	2	5	0	-4	-10	-13	-16
TSO 160	7	3	4	-1	-4	-12	-15	-18
TSO 200	7	5	5	-2	-5	-12	-15	-12
TSO 250	8	5	6	-2	-6	-12	-14	-12
TSO 315	7	6	7	-3	-7	-14	-13	-10
TSO 400	7	6	9	-3	-6	-15	-14	-13
TSO 125 + PER	13	3	8	-4	-7	-10	-11	-13
TSO 160 + PER	17	5	8	-3	-5	-11	-13	-13
TSO 200 + PER	15	9	5	-3	-3	-10	-12	-10
TSO 250 + PER	16	8	1	-2	-4	-8	-11	-13
TSO 315 + PER	13	6	0	-1	-4	-7	-11	-11
TSO 400 + PER	17	5	-2	1	-3	-6	-12	-14
Tolerance	±6	±3	±2	±2	±2	±2	±3	±4

Приточный и вытяжной воздух

Снижение уровня шума, ?L (дБ)

Октавные полосы частот, Гц

	63	125	250	500	1k	2k	4k	8k
TSO 100	18	15	11	5	2	1	-	-
TSO 125	16	14	9	4	1	-	-	-
TSO 160	15	13	7	3	-	-	-	-
TSO 200	13	9	6	2	-	-	-	-
TSO 250	12	8	4	1	-	-	-	-
TSO 315	10	6	4	1	-	-	-	-
TSO 400	9	6	4	1	-	-	-	-
TSO 125 + PER	23	17	12	15	7	9	9	11
TSO 160 + PER	18	16	11	15	9	12	11	11
TSO 200 + PER	20	14	12	16	10	10	10	10
TSO 250 + PER	17	12	12	14	11	9	10	10
TSO 315 + PER	17	12	13	13	11	7	10	10
TSO 400 + PER	17	11	13	13	7	7	10	13
