Клапаны вытяжные металлические TFF
версия для печати в pdf
|
| Клапаны TFF |
Розница евро |
Ваша цена евро со
скидкой 20% |
| TFF 080 Suppl Valve RAL9010 |
13,0 |
10,4 |
| TFF 100 Suppl Valve RAL9010 |
14,0 |
11,2 |
| TFF 125 Suppl Valve RAL9010 |
15,0 |
12,0 |
| TFF 150 Suppl Valve RAL9010 |
21,0 |
16,8 |
| TFF 160 Suppl Valve RAL9010 |
22,0 |
17,6 |
| TFF 200 Suppl Valve RAL9010 |
26,0 |
20,8 |
|
|
Описание: круглый приточный диффузор Systemair TFF. Данный диффузор имеет экранирующее устройство для получения направленного (180°) распределения и возможность регулировки зазора.
Назначение: TFF - это приточный клапан для потолочной установки. TFF состоит из впускного конуса и центрального диска со звукоизоляционной вставкой. Техническая спецификация диффузора обеспечивает широкий спектр применения. Расход воздуха и перепад давления могут быть плавно настроены, путем вращения центрального диска. При использовании экранирующего устройства может быть выбрана как концентрическая, так и эксцентрическая распределительная модель.
Конструкция: TFF изготовлен из стали и покрыт белой порошковой краской (RAL 9010-80). Поставляется в следующих диаметрах: ø80, ø100, ø125, ø160 и ø200.
Монтаж: TFF легко устанавливается либо в монтажную раму, либо непосредственно в воздуховод с фиксацией распорными пружинами. Если TFF крепится к камере статического давления, то длина прямого воздуховода до камеры статического давления должна составлять не менее 4-х диаметров воздуховода.
Технические характеристики

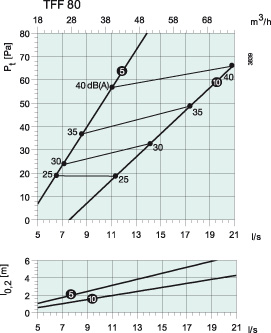

На графиках: Объем воздуха (л/сек и м?/час), общее давление (Па), длина потока (l0,2) и уровень звукового давления (дБ(А)) для воздушных зазоров 10, 20 и 30 мм. При использовании заслонки для распределения на 180°, и зазора щели 15 мм, используйте данные для щели 10 мм, расдача на 360°. А значение длины струи должно быть умножено на 1,2.
Графики для TFF + PER показаны с воздушным зазо-ром для TFF 30 мм.
|
|
| Снижение уровня шума, ?L (дБ) |
| Октавные полосы частот, Гц |
|
|
|
63 |
125 |
250 |
500 |
1k |
2k |
4k |
8k |
| TFF 080 |
24 |
19 |
15 |
11 |
2 |
3 |
6 |
7 |
| TFF 100 |
22 |
17 |
13 |
10 |
2 |
2 |
7 |
8 |
| TFF 125 |
18 |
16 |
12 |
8 |
3 |
3 |
7 |
8 |
| TFF 150 |
18 |
15 |
11 |
9 |
4 |
5 |
7 |
9 |
| TFF 160 |
18 |
15 |
11 |
9 |
4 |
5 |
7 |
9 |
| TFF 200 |
16 |
13 |
9 |
7 |
5 |
5 |
8 |
8 |
| TFF 125 + PER |
22 |
17 |
13 |
16 |
8 |
9 |
11 |
13 |
| TFF 160 + PER |
20 |
17 |
12 |
15 |
9 |
11 |
12 |
13 |
| TFF 200 + PER |
19 |
16 |
12 |
16 |
11 |
12 |
11 |
12 |
|
|
|
|
|
|
|
|
|
|
|
| Уровень звуковой мощности, Lw |
| Lw(dB) = LpA + Kok (LpA = из графика Kok = из таблицы) |
| Корректирующий коэффициент Kok |
| Октавные полосы частот, Гц |
|
|
|
63 |
125 |
250 |
500 |
1k |
2k |
4k |
8k |
| TFF 080 |
16 |
9 |
6 |
0 |
-3 |
-11 |
-16 |
-20 |
| TFF 100 |
19 |
8 |
6 |
1 |
-7 |
-15 |
-19 |
-21 |
| TFF 125 |
24 |
10 |
4 |
-2 |
-8 |
-15 |
-20 |
-19 |
| TFF 150 |
23 |
11 |
5 |
-2 |
-9 |
-14 |
-18 |
-23 |
| TFF 160 |
23 |
11 |
5 |
-2 |
-9 |
-14 |
-18 |
-23 |
| TFF 200 |
19 |
9 |
8 |
0 |
-7 |
-13 |
-17 |
-21 |
| TFF 125 + PER |
14 |
8 |
9 |
-1 |
-5 |
-11 |
-15 |
-17 |
| TFF 160 + PER |
15 |
7 |
10 |
-1 |
-7 |
-15 |
-18 |
-21 |
| TFF 200 + PER |
18 |
8 |
7 |
-1 |
-4 |
-11 |
-13 |
-15 |
| Tolerance |
±6 |
±5 |
±2 |
±2 |
±2 |
±2 |
±2 |
±3 |
|
|
|
|
|
|
|
|
|

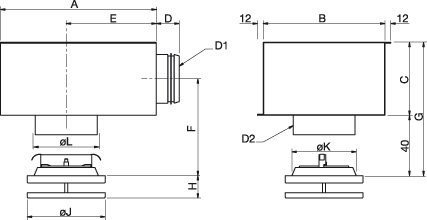

| G |
H |
?J |
oK |
D1 |
D2 |
oL |
| - |
26-56 |
106 |
80 |
- |
- |
87 |
| - |
26-56 |
135 |
100 |
- |
- |
107 |
| 190 |
26-56 |
160 |
125 |
99 |
127 |
132 |
| 200 |
26-56 |
191 |
150 |
124 |
162 |
157 |
| 200 |
26-56 |
195 |
160 |
124 |
162 |
167 |
| 235 |
29-59 |
238 |
200 |
159 |
202 |
207 |
|
|
|
|
|
|
|
|
|
|
|
A |
B |
C |
D |
E |
F |
| TFF 080 |
- |
- |
- |
- |
- |
- |
| TFF 100 |
- |
- |
- |
- |
- |
- |
| TFF 125 + PER 100-125 |
320 |
250 |
150 |
47 |
185 |
115 |
| TFF 150 |
360 |
250 |
160 |
47 |
210 |
120 |
| TFF 160 + PER 125-160 |
360 |
250 |
160 |
47 |
210 |
120 |
| TFF 200 + PER 160-200 |
450 |
300 |
195 |
47 |
280 |
138 |
|
|
|
|
|
|
|
|
|
