Регуляторы постоянного расхода RDA

---

версия для печати в pdf

	RDA	Цена
	RDA-80-15/30/45m?/h CAV	32,0
	RDA-80-50m?/h CAV	32,0
	RDA-80/60m?/h Cons.vol. reg	32,0
	RDA-100-15/30/45m?/h CAV	39,0
	RDA-100-50m?/h CAV	39,0
	RDA-100-60/75/90m?/h CAV	39,0
	RDA-100-100m?/h CAV	39,0
	RDA-125-15/30/45m?/h CAV	48,0
	RDA-125-50m?/h CAV	48,0
	RDA-125-60/75/90m?/h CAV	48,0
	RDA-125-100m?/h CAV	48,0
	RDA-125-120/150/180m?/h CAV	48,0
	RDA-150-60/75/90m?/h CAV	70,0
	RDA-150-120/150/180m?/h CAV	70,0
	RDA-150-210/240/270/300m?/hCAV	70,0
	RDA-160-60/75/90m?/h CAV	70,0
	RDA-160-120/150/180m?/h CAV	70,0
	RDA-160-210/240/270/300m?/hCAV	70,0
	RDA-200-120/150/180m?/h CAV	110,0
	RDA-200-210/240/270/300m?/hCAV	110,0
	RDA-200-350/500m?/h CAV	110,0
	RDA-200-400/500m?/h CAV	110,0
	RDA-200-450/500m?/h CAV	110,0
	RDA-250-120/150/180m?/h	140,0
	RDA-250-210/240/270/300m?/hCAV	140,0
	RDA-250-350/500m?/h CAV	140,0
	RDA-250-550/600/650/700m?/hCAV	140,0
	RDA-250-400/500m?/h CAV	140,0
	RDA-250-450/500m?/h CAV	140,0

Описание

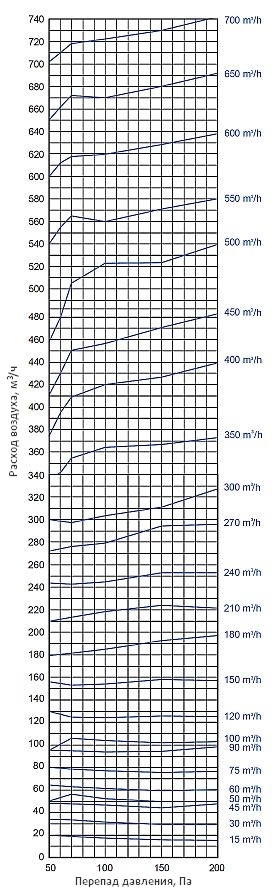

Регулятор расхода воздуха RDA - это элемент, который размещается внутри воздуховода для получения постоянного расхода воздуха в пределах перепадов давления от 50 до 200 Па. Он используется в системах вентиляции и кондиционирования для приточного и вытяжного воздуха.

Код заказа

RDA-80-15/30/45
80 - размер
15/30/45 - расход воздуха

Назначение

Воздух вынужден проходить через заранее заданное пространство, в котором клапан может изменять положение в соответствии с точно заданным расходом воздуха. Клапан прикреплен к откалиброванной пружине и поэтому дополнительное питание клапана не требуется. Уставка поддержания расхода воздуха может изменяться путем извлечения ограничительного кольца и ограничительных вставок. При полной комплектации поддерживается минимальный расход воздуха. Увеличение уставки до следующего типоразмера осуществяется путем извлечения одного из ограничительных элементов (вставка, ограничительное кольцо).

Конструкция

RDA выполнен из полистирола черного цвета, классифицированного М1. Рабочая температура от 5 до 60°C.

Монтаж

RDA вставляется непосредственно в горизонтальный или вертикальный круглый воздуховод. Благодаря манжетному уплотнению он закрепляется и сохраняется герметичность. Стрелка указывает направление движения воздуха. Если регулятор устанавливается в приточный воздуховод, расстояние между диффузором и регулятором не должно быть меньше 3х диаметров воздуховода. Если используется для вытяжного воздуха, расстояние должно быть равно одному диаметру воздуховода.

габаритные размеры

	DN		80	100	125	150	160	200	250
	L	(мм)	55	60	90	89	89	90	87
	D1		76	96	120	148	156	196	244
	D2		73	93	117	147	147	192	244
