В 2.3-130 №10 с эл.двигателем АИР 132 M8 5,5 кВт 750 об./мин

Осевой вентилятор среднего давления из углеродистой стали

Вентилятор осевой среднего давления серии В 2.3-130 №10 с электродвигателем АИР 132 M8 5,5 кВт 750 об./мин общепромышленного назначения из углеродистой стали.

Рабочая точка вентилятора: 30000 м3/час при давлении 300 Па.

Цена с НДС
Договорная

Общие сведения

Вентилятор осевой среднего давления серии В 2.3-130 №10 с электродвигателем АИР 132 M8 5,5 кВт 750 об./мин общепромышленного назначения, изготовленный из углеродистой стали.

Данный осевой вентилятор, как и иные осевые вентиляторы серии ВО, перемещает воздух или газ в плоскости оси рабочего колеса, которое приводится в движение электродвигателем. Осевой вентилятор серии ВО предназначен для систем вентиляции или отопления воздуха и иных газовых смесей, агрессивность которых по отношению к углеродистым сталям обыкновенного качества не выше агрессивности воздуха с температурой от минус 40°С до плюс 40°С (45 °С – для вентиляторов тропического исполнения), не содержащих пыли и других твердых примесей не более 10 мг/м3, а также волокнистых материалов и липких веществ.

Вентилятор предназначен для эксплуатации в условиях умеренного (У) климата (2-й категории размещения) и тропического (Т) климата (2-й категории размещения) в соответствии с ГОСТ 15150-69.

Вентилятор устанавливается в местах, защищенных от воздействия атмосферных осадков.

осевой вентилятор В 2.3-130 №10 состоит из следующих узлов, которые можно приобрести отдельно:

  • вентилятор В 2.3-130 №10 без электродвигателя
  • рабочее колесо вентилятора В 2.3-130 №10
  • обечайка (корпус) вентилятора В 2.3-130 №10
  • электродвигатель АИР 132 M8 5,5 кВт 750 об./мин под вентилятор В 2.3-130 №10

Общие сведения осевых вентиляторах В 2.3-130:

  • среднего давления;
  • одностороннего всасывания;
  • корпус с крыльчаткой;
  • количество лопаток - 12 шт.;
  • материал изготовления: углеродистая сталь;

Назначение осевых вентиляторов В 2.3-130:

осевой вентилятор В 2.3-130 предназначен для систем вентиляции или отопления воздуха и иных газовых смесей, агрессивность которых по отношению к углеродистым сталям обыкновенного качества не выше агрессивности воздуха с температурой от минус 40°С до плюс 40°С (45°С – для вентиляторов тропического исполнения), не содержащих пыли и других твердых примесей не более 10 мг/м3, а также волокнистых материалов и липких веществ. Вентилятор предназначен для эксплуатации в условиях умеренного (У) климата (2-й категории размещения) и тропического (Т) климата (2-й категории размещения) в соответствии с ГОСТ 15150-69.

Осевые вентиляторы В 2.3-130 применяются:

Вентилятор применяется в системах воздушного отопления, приточной и вытяжной вентиляции, в различных технологических установках, если требования, предъявляемые к вентиляторам, соответствуют требованиям действующих стандартов.

Осевые вентиляторы применяются:

  • в системах приточной и вытяжной;
  • в системах воздушного отопления;
  • в различных технологичных установках.

Принцип работы осевого вентилятора В 2.3-130:

заключается в перемещении воздуха за счет передачи рабочему колесу вентилятора энергии вращения валом электродвигателя.



ООО «Электродвигатели» предлагает на рынке следующие разновидности вентиляторов осевых среднего давления серии В:

вентилятор В 2.3-130; В № 6.3; В № 8; В № 10; В № 12.5.
вентилятор В 2.3-130 № 6.3; В 2.3-130 № 8; В 2.3-130 № 10; В 2.3-130 № 12.5.

Основные технические характеристики

В 2.3-130 №10 : технические характеристики

Параметр Величина
Модель: В 2,3-130 №10
Рабочая точка вентилятора: Производительность, м3/ч: 30000
Рабочая точка вентилятора: Давление, Па: 300
Предел загрязненности, мг/м3: 10


Электродвигатель АИР 132 M8: технические характеристики

Параметр Величина
Скорость вращения, об./мин: 750
Напряжение, В: 220/380
Фазность: 3-фазный
Класс защиты устройства, IP: 54
кВт: 5,5
Модель: АИР 132 M8
Тип электродвигателя: асинхронный
Вид: общепромышленный
Серия двигателя: АИР
Габарит (высота оси вращения), мм: 132
Диаметр вала, мм: 38
Частота тока, Гц: 50
n, об./мин: 715
Климатическое исполнение: У3
КПД, %: 80,9
Коэффициент мощности, cos?: 0,74
Потребляемый номинальный ток, Iн (А): 15
Отношение пускового тока к номинальному, Iпуск/ Iн: 5,6
Отнош. макс. вращ-го момента силы к ном., Мmах/Мн: 2,1
Отнош. пуск. вращ-го момента силы к ном., Мпуск/Мн: 2,1
Масса, кг: 90

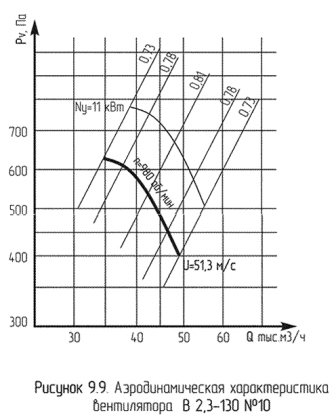

Аэродинамические характеристики

В 2.3-130 №10

осевой вентилятор В 2.3-130: габаритные и присоединительные размеры
УСЛОВНЫЕ ОБОЗНАЧЕНИЯ:
Q - производительность,
тыс. м3/ч;
Pv - полное давление,
Па;
- установочная мощность,
кВт;
n - частота вращения
рабочего колеса, об/мин;
? - КПД.

Габаритные и присоединительные размеры

В 2.3-130 №10

Модель Габаритные размеры, мм
B C C1 D D1 D2 D3 n H H1 K e L L1 M n1, шт.
В 2,3-130 960 900 408 1000 1006 1045 1060 160 595 1155 3+2,4 33,5 475 720/760 3±1 32

Другие вентиляторы В 2.3-130 №10:

Вентилятор / электродвигатель Рабочая точка вентилятора: Производительность, м3/ч Рабочая точка вентилятора: Давление, Па Частота вращения дв., об./мин Цена,
грн. с НДС
В 2,3-130 №10 / АИР132M8 (5,5 / 750) 30000 300 750 Договорная
В 2,3-130 №10 / АИР160S6 (11,0 / 1000) 41000 520 1000 Договорная
