ВКР №12,5 с эл.двигателем АИР 132 S8 4,0 кВт 750 об./мин

Вентилятор крышный низкого давления серии ВКР №12,5 с электродвигателем АИР 132 S8 4,0 кВт 750 об./мин общепромышленного назначения, изготовленный из углеродистой стали.

Данный вентилятор предназначен для перемещения воздуха и других газовых смесей, агрессивность которых по отношению к углеродистым сталям обыкновенного качества не выше агрессивности воздуха, температурой до 50°С, не содержащих пыли и других твердых примесей в количестве более 100 мг/м3, а также липких веществ и волокнистой пыли в условиях умеренного климата (У) 1-й категории размещения по ГОСТ 15150.

Крышный вентилятор ВКР №12,5 состоит из следующих узлов, которые можно приобрести отдельно:

• вентилятор ВКР №12,5 без электродвигателя
• рабочее колесо вентилятора ВКР №12,5
• обечайка (корпус) вентилятора ВКР №12,5
• электродвигатель АИР 132 S8 4,0 кВт 750 об./мин под вентилятор ВКР №12,5

Общие сведения крышных (радиальных) вентиляторах ВКР:

• низкого давления;
• одностороннего всасывания;
• назад загнутые лопатки;
• количество лопаток 12;
• укомплектован электродвигателем АИР 132 S8 4,0 кВт 750 об./мин ;
• вентиляторы изготавливаются в соответствии с ГОСТ 30122-94.

Назначение крышных (радиальных) вентиляторов ВКР:

вентилятор ВКР представляет собой радиальный (центробежный) вентилятор низкого давления, одностороннего всасывания, с загнутыми назад рабочими лопатками. Корпус вентилятора может быть изготовлен из углеродистой, нержавеющей стали и разнородных металлов. Дефлектор вокруг корпуса вентилятора защищает от попадания осадков в вентиляционный канал. Привод рабочего колеса осуществляется трехфазным асинхронным электродвигателем серии АИР 132 S8 4,0 кВт 750 об./мин общепромышленного предназначения (АИМ или 4ВР - для вентиляторов ВКР взрывозащищенного исполнения). Крышные вентиляторы ВКР №12,5 устанавливаются на крышах промышленных и общественных зданий и могут работать как без сети так и с сетью воздуховодов.

Крышные вентиляторы ВКР применяются:

Вентилятор применяется применяется в системах вытяжной вентиляции промышленных и общественных зданий и устанавливается на кровлев.

Указания мер безопасности при эксплуатации вентилятора крышного радиального ВКР №12,5

К монтажу и эксплуатации вентиляторов ВКР допускаются лица, изучившие устройство, правила эксплуатации и прошедшие инструктаж по соблюдению Правил техники безопасности. Монтаж вентилятора должен обеспечивать свободный доступ к местам обслуживания его во время эксплуатации. Вентиляционная система должна быть предохранена от попадания в вентилятор посторонних предметов. Монтаж электрооборудования, заземления вентилятора двигателя должны производиться в соответствии с требованиям "Правил устройства электроустановок" (ПОУ). Ремонт и обслуживание вентилятора производить только при отключении его от электросети и полной остановке вращающихся частей.

Подготовка вентилятора ВКР №12,5 к работе и правила эксплуатации

Монтаж

Перед монтажом вентилятора необходимо произвести осмотр и устранить замеченные повреждения. При монтаже вентилятора необходимо произвести следующие работы:

• провести затяжку болтовых соединений;
• заземлить корпус вентилятора и двигатель;
• подключить двигатель к электросети;
• проверить плавность вращения (без касаний и заеданий) рабочего колеса;
• произвести пробный пуск и проверить работу вентилятора крышного ВКР в течение одного часа.

При наличии посторонних стуков и шумов, а также повышенной вибрации немедленно остановить вентилятор, выяснить причину неполадок и устранить их. После этого вентилятор можно включить в нормальную работу.

Пуск

Перед пуском вентилятора необходимо:

• осмотреть вентилятор, воздуховоды, убрать посторонние предметы;
• оповестить персонал о запуске;
• выключить вентилятор.

Техническое обслуживание вентилятора крышного радиального ВКР №12,5

Во время эксплуатации вентилятора необходимо периодически проверять техническое состояние вентилятора. Периодически прослушивать вентилятор, следить за уровнем вибрации. Не реже 2 раза в год производить тщательный осмотр рабочего колеса, проверять его соединения с валом электродвигателя.

Гарантийные обязательства к вентилятору крышному радиальному ВКР №12,5

Гарантийный срок эксплуатации вентиляторов ВКР, включая комплектующие изделия, при соблюдении потребителем правил транспортирования, хранения, монтажа и эксплуатации, составляет 12 месяцев со дня продажи вентилятора, но не более 18 месяцев со дня изготовления.

Основанием для рассмотрения гарантийного случая является направление покупателем продавцу или заводу-изготовителю Рекламационного акта.

Гарантийный и послегарантийный ремонт вентилятора ВКР осуществляется на заводе-изготовителе по предъявлению гарантийного талона со штампом торговой организации и паспорта на изделие в соответствии с разделом договора поставки (купли-продажи) регламентирующего гарантийные обязательства сторон.

ООО «Электродвигатели» предлагает на рынке следующие разновидности вентиляторов крышных (радиальных) низкого давления серии В:

вентилятор ВКР; В № 6.3; В № 8; В № 10; В № 12.5.
вентилятор ВКР № 6.3; ВКР № 8; ВКР № 10; ВКР № 12.5.

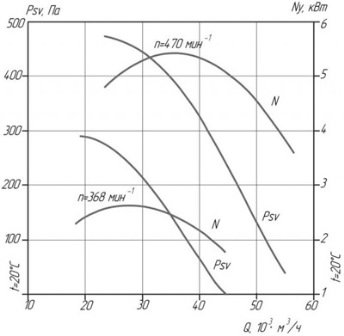

ВКР №12,5 : технические характеристики

Электродвигатель АИР 132 S8: технические характеристики

Параметр	Величина
Скорость вращения, об./мин:	750
кВт:	4,0
Класс защиты устройства, IP:	54
Фазность:	3-фазный
Напряжение, В:	220/380
Модель:	АИР 132 S8
Тип электродвигателя:	асинхронный
Вид:	общепромышленный
Серия двигателя:	АИР
Габарит (высота оси вращения), мм:	132
Диаметр вала, мм:	38
Частота тока, Гц:	50
n, об./мин:	715
Климатическое исполнение:	У3
КПД, %:	81,9
Коэффициент мощности, cos?:	0,78
Потребляемый номинальный ток, Iн (А):	11
Отношение пускового тока к номинальному, Iпуск/ Iн:	5,6
Отнош. макс. вращ-го момента силы к ном., Мmах/Мн:	2,1
Отнош. пуск. вращ-го момента силы к ном., Мпуск/Мн:	2,1
Масса, кг:	82

ВКР №12,5
