Центробежный вентилятор горячего дутья ВГД-20
Центробежный вентилятор горячего дутья
Вентилятор центробежный горячего дутья ВГД-20. Мощность двигателя: 75 кВт; Частота вращения двигателя: 750 об./мин; Производительность: 154000 м3/час; Полное давление: 2906 Па.
Договорная
Общие сведения
Вентилятор центробежный горячего дутья одностороннего всасывания ВГД-20
Центробежные вентиляторы горячего дутья одностороннего всасывания ВГД-20 применяются для подачи воздуха, нагретого в воздухоподагревателях, в топки паровых стационарных котлов (вентиляторы первичного воздуха). Допускается применение вентиляторов в различных технологических установках для перемещения чистого воздуха и неагрессивных незапыленных газов с температурой 400°С.
Общие сведения о центробежных вентиляторах ВГД-20:
- Одностороннего всасывания
- Корпус спиральный поворотный
- Вперёд загнутые лопатки
- Количество лопаток -16
- Направление вращения - правое и левое.
Сфера применения пылевых вентиляторов ВГД-20:
- для подачи воздуха, нагретого в воздухоподагревателях, в топки паровых стационарных котлов (вентиляторы первичного воздуха);
- в пылеугольные и газомазутные котлах с уравновешенной тягой различной паропроизводительности;
- в технологических установках различных отраслей народного хозяйства для перемещения чистого воздуха и неагрессивных незапыленных сред с температурой 200...400° С.
Применение вентиляторов в системах аспирации, вентиляции, сушки, обдувки, охлаждения и других не допускаются.
Конструкция вентиляторов горячего дутья ВГД, ВГДН
Конструкция вентиляторов горячего дутья выполнена по типу дутьевых вентиляторов типа ВД.
Вентилятор состоит из следующих основных узлов: рабочего колеса, спирального корпуса, ходовой части, осевого направляющего аппарата, рам под ходовую часть и приводного электродвигателя с рамой.
Принимая во внимание повышенную температуру перекачиваемого газа воздушной смеси, крыльчатка рабочего колеса, входной патрубок и направляющий аппарат производится из низкоуглеродистой молибденовой стали типа 12 Х18 Н9Т или 12Х М.
Предусмотрена система охлаждения вала ходовой части.
Условия эксплуатации вентиляторов горячего дутья ВГД-20:
Вентиляторы горячего дутья ВГД-20 предназначены для долговременной работы на открытом воздухе и в помещении (вне здания под защитой от атмосферных осадков) в условиях умеренного климата (исполнение У, категория размещения 2). Разрешается температура окружающей среды не ниже -30°С. Предельная температура воздуха перед вентагрегатом не должна превышать 400°С.

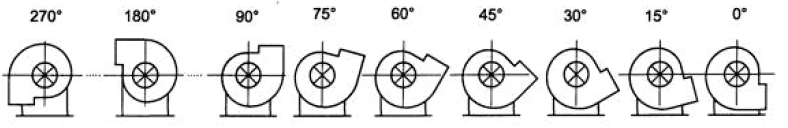

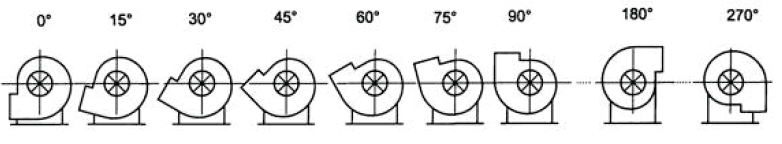

Углы разворота корпуса вентиляторов ВГД-20
Правого вращения (со стороны электродвигателя)Левого вращения (со стороны электродвигателя)
Основные технические характеристики
ВГД-20: технические характеристики
Параметр | Величина |
---|---|
Модель: | ВГД-20 |
Напряжение, В: | 380/660 |
Полное давление, Па: | 2906 |
Производительность, м3/час: | 154000 |
Мощность двигателя, кВт: | 75 |
Частота вращения двигателя, об./мин: | 750 |
Климатическое исполнение: | У2 |
Макс. температура перемещаемой среды, °С: | 400 |
Максимальный КПД, ?max (%): | 72 |
Масса, кг: | 4800 |
Аэродинамические характеристики

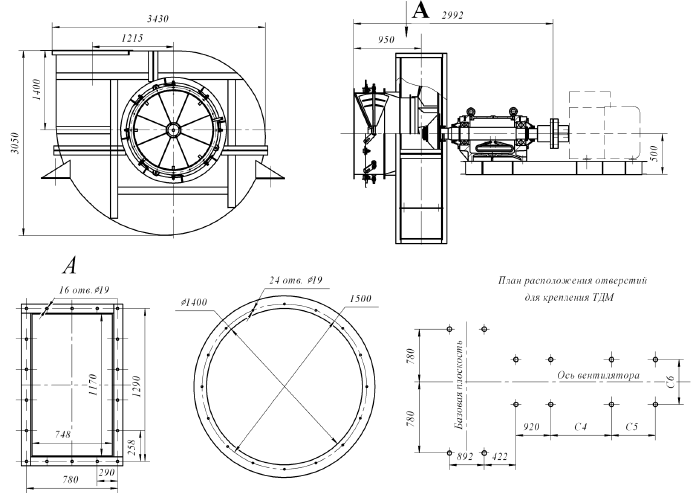

Габаритные и присоединительные размеры
Другие вентиляторы ВГД, ВГДН:
Вентилятор | Полное давление, Па | Производительность, м3/час | Мощность двигателя, кВт | Частота вращения двигателя, об./мин | Цена, грн. с НДС |
---|---|---|---|---|---|
ВГД-15,5 | 2940 | 90000 | 37-200 | 1000 | Договорная |
ВГД-20 | 2906 | 154000 | 75 | 750 | Договорная |
ВГДН-15 | 1755-3950 | 51700-77600 | 75-315 | 1000-1500 | Договорная |
ВГД-15 | 3950 | 78000 | 75-315 | 1000-1500 | Договорная |
ВГД-13,5 | 2250 | 59800 | 110-200 | 1000 | Договорная |
ВГДН-17 | 2227-5010 | 75300-113000 | 132-400 | 1000-1500 | Договорная |
ВГДН-19 | 2628 | 105000 | 200-250 | 1000 | Договорная |
ВГДН-21 | 3217 | 142000 | 400 | 1000 | Договорная |
