Центробежный вентилятор горячего дутья ВДН-17
Центробежный вентилятор горячего дутья
Вентилятор центробежный горячего дутья ВДН-17. Мощность двигателя: 90-630 кВт; Частота вращения двигателя: 750-1500 об./мин; Производительность: 20740-168800 м3/час; Полное давление: 1510-12580 Па.
Договорная
Общие сведения
Вентилятор центробежный горячего дутья одностороннего всасывания ВДН-17
Центробежные вентиляторы горячего дутья одностороннего всасывания ВДН-17 применяются предназначены для подачи воздуха в топочные камеры котлоагрегатов котельных цехов тепловых электростанций или крупных промышленных котельных установок. Такими вентиляторами комплектуются котлы с уравновешенной тягой паропроизводительностью 1-25 т/ч, а также газомазутные водогрейные котлы теплопроизводительностью 0,5-16 Гкал/ч. Допускается применение вентиляторов в технологических установках различных отраслей народного хозяйства для перемещения чистого воздуха, а также в качестве дымососов на газомазутных котлах с уравновешенной тягой.
Общие сведения о центробежных вентиляторах ВДН-17:
- Среднего и высокого давления
- Одностороннего всасывания
- Корпус спиральный поворотный
- Вперёд загнутые лопатки
- Количество лопаток - 32
- Направление вращения - правое и левое.
Сфера применения пылевых вентиляторов ВДН-17:
Центробежные дутьевые вентиляторы ВДН предназначены для перемещения у воздуха и невзрывоопасных неагрессивных газовоздушных смесей с температурой от -30°С до +200°С, запыленностью до 0,1 г/м3, не содержащих липких, волокнистых и абразивных включений. Рассчитаны на продолжительный режим работы в помещении и на открытом воздухе (вне помещения под навесом) в условиях умеренного климата (климатическое исполнение У, категория размещения 1,2,3,4 ГОСТ 15150-69).
Конструкция вентиляторов горячего дутья ВДН
Основными узлами вентиляторов ВД являются: рабочее колесо, корпус (улитка), всасывающий патрубок, электродвигатель, привод, рама (опора). Корпус двигателя с насаженным на его вал рабочим колесом установлены на П-образной раме. Рама притягивается к общему фундаменту болтами. Сварной спиральный корпус собран из двух боковых стенок и обечайки. К передней стенке корпуса с помощью болтового соединения крепится всасывающий патрубок цилиндрической формы.
По отдельному договору с заказчиком с вентилятором может поставляться всасывающий карман с лопастным направляющим аппаратом. Всасывающий карман устанавливается на входе потока воздуха в корпус (крепится к патрубку сваркой) и позволяет, изменяя направление потока на 90°, стабилизировать его и повысить КПД тягодутьевой машины. Регулирование производительности и полного давления вентилятора осуществляется лопастным направляющим аппаратом. Управление направляющим аппаратом может осуществляться вручную или исполнительным механизмом.
Варианты изготовления дутьевых вентиляторов ВДН-17
Тягодутьевые машины ВДН-17 выпускаются правого и левого вращения. При правом вращении рабочее колесо вращается по часовой стрелке, если смотреть на колесо со стороны электродвигателя, при левом вращении - против часовой стрелки. Улитка ВДН-17 изготавливается с углом разворота от 0° до 270° через каждые 15°, при этом ребра улитки, мешающие установке, подрезаются.
Углы разворота корпуса вентиляторов ВДН:
Правого вращения (со стороны электродвигателя)Левого вращения (со стороны электродвигателя)
Основные технические характеристики
ВДН-17: технические характеристики
Параметр | Величина |
---|---|
Модель: | ВДН-17 |
Тип электродвигателя: | 5АМ, А, ДАЗО |
Полное давление, Па: | 1510-12580 |
Производительность, м3/час: | 20740-168800 |
Мощность двигателя, кВт: | 90-630 |
Частота вращения двигателя, об./мин: | 750-1500 |
n, об./мин: | 740-1485 |
Макс. температура перемещаемой среды, °С: | 200 |
Масса, не более, кг: | 6240 |
Аэродинамические характеристики
ВДН-17

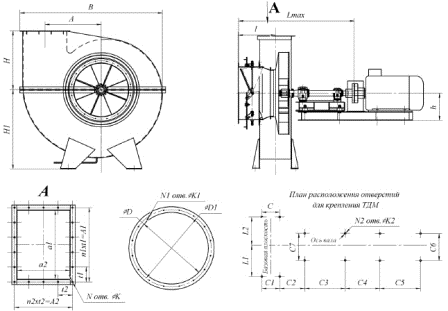

Габаритные и присоединительные размеры
ВДН-17
С4, С5, С6 – размеры уточняются при выборе электродвигателя
Модель | Габаритные размеры, мм | ||||||
h | H | H1 | B | I | Lmax | A | |
ВДН-17 | 626 | 1050 | 2550 | 2950 | 817 | 2498 | 1105 |
Модель | Присоединительные размеры, мм | |||||||||||||
A1 | A2 | a1 | a2 | t1 | t2 | N | N1 | n1 | n2 | K | K1 | D | D1 | |
ВДН-17 | 942 | 720 | 850 | 630 | 157 | 240 | 18 | 16 | 5 | 4 | 14 | 19 | 1100 | 1200 |
Модель | Крепёжные размеры, мм | |||||||||
N2 | K2 | C | C1 | C2 | C3 | C7 | L1 | L2 | ||
ВДН-17 | 8 | 24 | 842 | 842 | 309 | 670 | 890 | 650 | 650 |
Другие вентиляторы ВДН:
Вентилятор | Полное давление, Па | Производительность, м3/час | Мощность двигателя, кВт | Частота вращения двигателя, об./мин | Цена, грн. с НДС |
---|---|---|---|---|---|
ВДН-6,3 | 625-1380 | 3400-5100 | 3-7,5 | 1000-1500 | Договорная |
ВДН-8 | 640-2730 | 2400-15360 | 11-15 | 1000-1500 | Договорная |
ВДН-9 | 780-3430 | 3960-22420 | 11-22 | 1000-1500 | Договорная |
ВДН-10 | 1030-4290 | 4790-30490 | 11-37 | 1000-1500 | Договорная |
ВДН-11,2 | 1290-5400 | 6020-42680 | 22-55 | 1000-1500 | Договорная |
ВДН-12,5 | 1570-6600 | 4690-59470 | 37-90 | 1000-1500 | Договорная |
ВДН-15 | 1170-9700 | 14510-116200 | 55-315 | 750-1500 | Договорная |
ВДН-18 | 1317-4210 | 82980-214500 | 90-200 | 750-1000 | Договорная |
ВДН-17 | 1510-12580 | 20740-168800 | 90-630 | 750-1500 | Договорная |
ВДН-13 | 1260 | 80000 | 132 | 1500 | Договорная |
ВДН-20 | 1600-5198 | 115000-309000 | 160-400 | 750-1000 | Договорная |
ВДН-22 | 3330 | 210000 | 250 | 750 | Договорная |
ВДН-21 | 3800 | 143000 | 315 | 1000 | Договорная |
ВДН-26 | 4610 | 350000 | 315-800 | 600-750 | Договорная |
ВДН-24 | 3950 | 275000 | 400 | 750 | Договорная |
ВДН-19 | 6550 | 130000 | 400 | 1000 | Договорная |
ВДН-24х2 | 4380 | 500000 | 400-630 | 600-750 | Договорная |
ВДН-28 | 5050 | 430000 | 400-800 | 600-750 | Договорная |
ВДН-31,5 | 9415 | 367000 | 800-1250 | 600-750 | Договорная |
ВДН-32 | 6030 | 475000 | 1000-1600 | 750-1000 | Договорная |
ВДН-36х2 | 12300 | 730000 | 2000-4000 | 600-750 | Договорная |
ВДН-25х2 | 8750 | 500000 | 2500 | 1000 | Договорная |
ВДН-25х2-І | 9540 | 504000 | 2500 | 750-1000 | Договорная |
ВДН-25х2-ІІ | 10175 | 500000 | 2500 | 1000 | Договорная |
ВДН-28х2-І | 12300 | 730000 | 3150 | 1000 | Договорная |
