Консольные насосы для чистой воды

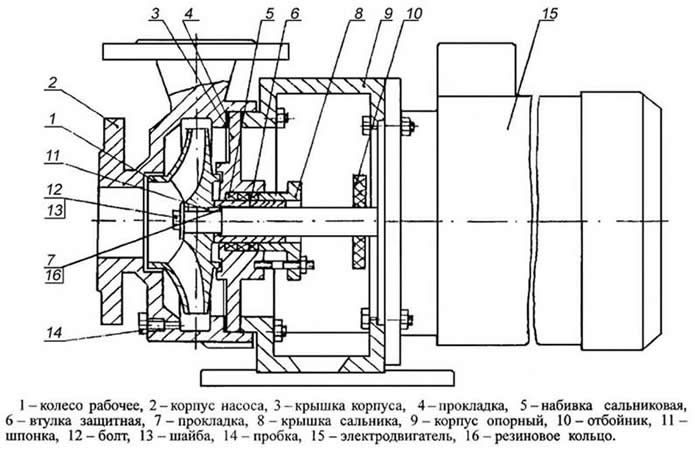

Насос консольный моноблочный типа КМ - моноблочный насос с односторонним подводом жидкости к рабочему колесу закрытого типа. Насос консольный моноблочный имеет рабочее колесо, которое насажено непосредственно на удлиненный конец вала специального асинхронного электродвигателя. Моноблочный насос типа КМ имеет широкую область применения.
Насос КМ повсюду используется на насосных станциях водоснабжения. Промышленная и городская насосная станция использует насос КМ для перекачивания воды и нейтральных жидкостей, сельская насосная станция оснащается насосом для осушения, орошения и ирригации земельных угодий. Также используется в топливораздаточных системах автозаправочных станций (АЗС).
Консольные насосы для чистой воды | |||||||
Модель Насоса | Подача насоса м.куб./мин. | Напор насоса м.в.ст. | Мощность насоса (кВт) |
Обороты в минуту | Масса насоса (кг) | Габариты насоса (мм) | Цена с НДС |
Насос КМ 80-50-200 КМ 45/55 | 50 |
50 |
15 |
3000 |
195 |
825х358х430 |
* |
Насос КМ 80-65-160 КМ 45/30 | 50 |
32 |
7,5 |
3000 |
162 |
725х320х350 |
* |
Насос КМ 80-80-160 КМ 90/35 | 100 |
32 |
15 |
3000 |
197 |
824х350х430 |
* |
Насос КМ 100-65-200 КМ 90/55 | 100 |
50 |
30 |
3000 |
260 |
850х400х470 |
* |
Насос КМ 150-125-250 КМ 160/20 | 200 |
20 |
18,5 |
1500 |
195 |
895х430х705 |
* |
Насос КМ 50-32-125 КМ 8/18 | 12,5 |
20 |
2,2 |
3000комб. |
47 |
491х200х265 |
* |
Насос КМ 65-50-160 КМ 20/30 | 25 |
32 |
5,5 |
3000 |
76 |
570х250х310 |
* |
Насос КМП 65-50-160 | 25 |
32 |
5,5 |
3000 |
80 |
1335х250х960 |
* |
* Цены уточняйте у менеджеров
Климатическое исполнение и категория размещения - У3.
Перекачиваемые среды - пресная вода (техническая и питьевая) и невзрывоопасные жидкости, сходные с водой по вязкости (до 36 сСт), плотности и химической активности; с pН от 6 до 9%.
Температура перекачиваемых сред:
- при одинарном сальниковом уплотнении вала - от 273К до 358К (от 0°С до + 85°С).
- при торцовом уплотнении вала - от 273К до 388К (от 0°С до + 105°С);
Допускаемое давление на входе в насос:
- для насосов с сальниковым уплотнением - 3,5 атм.
- для насосов с торцовым уплотнением - 6 атм.
Содержание механических примесей:
размер частиц - не более 0,2 мм.
по массе - не более 0,15%;
Жидкость не должна содержать золы, волокнистых материалов, песка, шлака и других наполнителей.
Допускаемая вакуумметрическая высота всасывания насоса консольного моноблочного - до 5:7 м.
Материалы исполнения узлов проточной части насоса КМ:
корпус, рабочее колесо - чугун марки СЧ20 или чугун марки СЧ25,
вал - Сталь 35-3ГП.
Уплотнение вала насоса - одинарное торцовое уплотнение или сальник с мягкой набивкой.
Условия эксплуатации консольного насоса КМ:
условия перекачивания среды - стационарные; может работать как с подпором так и с разрежением на входе.
Насосы КМ в соответствии с общепринятыми классификациями относятся:
- по принципу действия - центробежные, динамические, лопастные, с выходным потоком на выходе из рабочего колеса радиального типа (рабочее колесо - закрытотго типа).
- по конструктивному признаку - консольные (в отличие от насосов типа К, рабочее колесо находится непосредственно на валу приводящего электродвигателя специальной конструкции или на промежуточном валу, который также крепится на валу обычного электродвиигателя фланцевого или комбинированного монтажного исполнения).
Также выпускаются моноблочные насосы КМ специального назначения:
- пищевых продуктов
- легких нефтепродуктов (насос КМН),
- для перекачивания химически активных сред (насос ХМ),
- другие моноблочные насосы для различных сред. Большая часть бытовых насосов производится в моноблочном исполнении.
Преимущества и недостатки насоса моноблочного КМ по сравнению с консольным насосом типа К.
Недостатки:
- рабочее колесо крепится непосредственно на вал электродвигателя. В случае некачественного изготовления, может выйти из строя дорогостоящий электродвигатель.
Преимущества:
- меньшее количество запасных частей (отсутствует муфта, кронштейн);
- насосный агрегат КМ гораздо меньше по размеру аналогичного насоса типа К;
- более низкое потребление электроэнергии из-за отсутствия потерь в муфте и подшипниках насоса;
- нет небходимости производить центровку насоса и электродвигателя.
Насосы КМ вместе с насосами типа К находят применение практически во всех областях промышленности, в жилищно-коммунальной отрасли, в сельском хозяйстве и многих других областях.
