Габаритные и присоединительные размеры агрегатов К-КМ

Агрегаты типов К и КМ предназначенные для работы в стационарных условиях по перекачиванию чистой воды (кроме морской ) с pH 6…9, температурой от О°С до плюс 85°С и других жидкостей сходных с чистой водой по плотности, вязкости и химической активности, содержащих твердые включения размером до 0,2 мм, объемная концентрация которых не превышает 0,1%.

Уплотнение вала насосов – одинарный сальник.
Материал деталей проточной части – серый чугун.

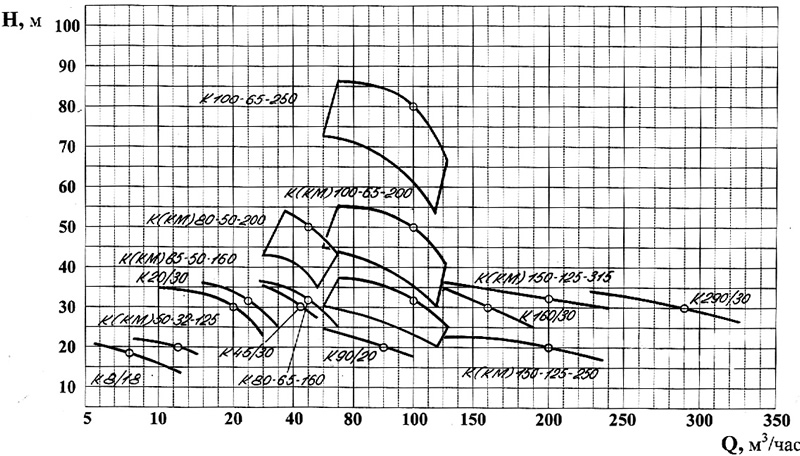

Сводные поля расхода Q и напора H агрегатов типа К, КМ

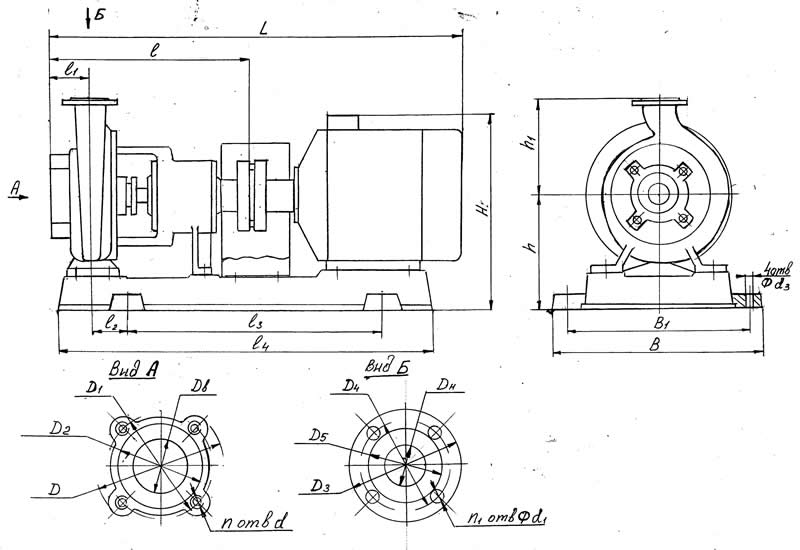

Габаритные и присоединительные размеры агрегатов
К 50-32-125, К 65-50-160, К80-65-160, К 80-50-200 (исполнение рамы – чугунная, литая)

Габаритные и присоединительные размеры агрегатов в миллиметрах

Типоразмер агрегата	Марка эл.двигателя	L	l	l1	l2	l3	l4	B	B1	H	h	h1	d3
К50-32-125	2А80B2	800	465	80	50	450	710	348	270	312	172	110	14
К65-50-160	4АМА100L2	860	465	80	65	480	750	340	280	350	187	168	18
К80-65-160	А112М2	940	485	100	65	500	785	390	330	385	187	180	18
К80-50-200	АИР160S2	1115	485	100	85	560	925	420	350	500	230	200	22



Продолжение таблицы

Типоразмер агрегата	Всасывающий патрубок						Напорный патрубок						Масса насоса, кг	Масса агрегата, кг
	Dв	D	D1	D2	d	n	Dн	D3	D4	D5	d1	n1
К50-32-125	50	140	110	90	М12	4	32	135	100	78	18	4	31	56
К65-50-160	65	180	145	122	М16	4	50	160	125	102	18	4	48	110
К80-65-160	80	190	160	133	М16	4	65	180	145	122	18	4	56	119
К80-50-200	80	190	160	138	М16	4	50	160	125	102	18	4	65	226
