Цепи тяговые пластинчатые

---

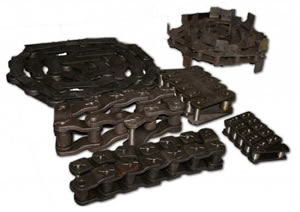

Цепи тяговые пластинчатые описание

Цепи тяговые пластинчатые, втулочные, роликовые и катковые разных типов, изготовляются в соответствии с ГОСТ 588-81. Получили широкое применение  в подъемно-транспортных машинах, скребковых конвейерах и многих отраслях народного хозяйства. Цепи изготовляются отрезками. Длина отрезка по заказу потребителя. Основные технические характеристики согласно ГОСТ 588-81.

– ковшовые (а, б, в),

– полочные (г)

– люлечные (д).

    Ковшовые – для транспортировки насыпных грузов: порошкообразних, зернистых (цемент, мука, зерно, песок, торф, уголь, разные химикаты) и кусковых, реже жидкостей.



ТИПЫ, ВЫПОЛНЕНИЯ, ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ ЦЕПЕЙ

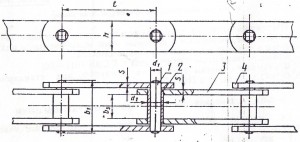

Тип 1. Исполнение 1

Стандарт устанавливает следующие типы тяговых пластинчатых цепей :

1 – втулочные;

2 – роликовые;

3 – катковые с гладкими катками;

4 – катковые с ребордами на катках.

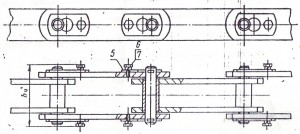

Исполнение 2

 По конструкции цепи каждого типа  изготовливаются следующих исполнений:

1 – неразборная цепь со сплошными осями (индекс М);

2 – разборная цепь со сплошными осями (индекс М);

3 – неразборная цепь с полыми осями (индекс ТС).

3. Для соединения отрезков неразборной цепи исполнений 1 и 3 должны применяться соединительные звенья.

4. Допускается в звеньях разборных цепей неразборное соединение осей с одной пластиной (например, расклепыванием).

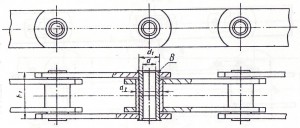

 Исполнение 3

ТИПЫ ВЫПОЛНЕНИЯ И ОСНОВНЫЕ РАЗМЕРЫ ПРИСОЕДИНИТЕЛЬНЫХ ЭЛЕМЕНТОВ

1 – валик; 2 – втулка; 3 – внутренняя пластина;
4 – внешняя пластина; 5 – ригель; 6 – болт;
7 – шайба; 8 – полый валик.


Для тяговых пластинчатых цепей устанавливаются следующие типы присоединительных элементов:

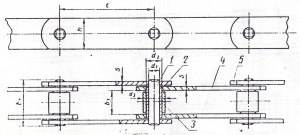

Тип 2. Исполнение 1

1.1 – специальные пластины с одним отверстием в полке;

1.2 – специальные пластины с двумя отверстиями в полке;

1.3 – специальные пластины с тремя отверстиями в полке;

2.3 – специальные пластины без полки с тремя отверстиями;

3 – удлиненные оси.

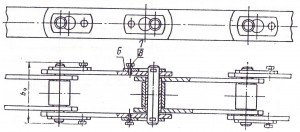

Исполнение 2

Примечание. В цепях неразборной конструкции исполнения 1 с присоединительными элементами типа 3 допускается их установка на звеньях разборной конструкции.

 Устанавливаются четыре исполнения специальных пластин с межцентровым расстоянием отверстий:
0 – отсутствует (одно отверстие);

1 – минимальное;

2 – среднее;

3 – максимальное.

Для присоединительных элементов устанавливается следующее их расположение в цепи:

1 – одностороннее;

2 – двустороннее.

1 – валик; 2 – втулка; 3 – ролик; 4 – внутренняя пластина; 5 – внешняя пластина; 6 – ригель; 7 – болт; 8 – шайба; 9 – полый валик.

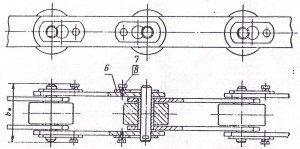

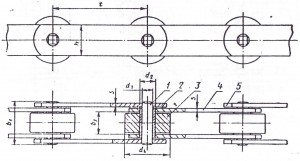

Тип 3. 1

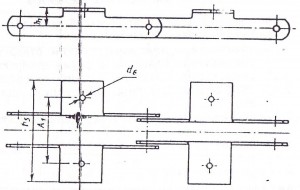

Исполнение 1	Тип 1.1

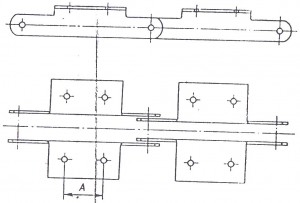

Исполнение 2	Тип 1.2

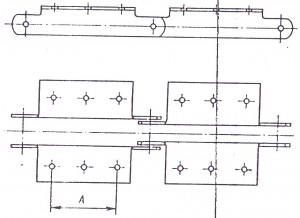

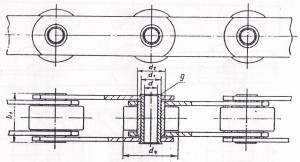

Исполнение 3	Тип 1.3

1 – валик; 2 – втулка; 3 – каток; 4 – внутренняя пластина; 5 – внешняя пластина; 6 – ригель; 7 – болт; 8 – шайба; 9 – полый валик.

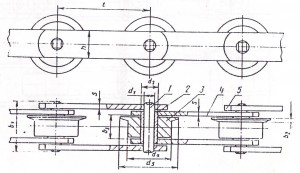

Тип 4 Исполнение 1	Тип 2.1

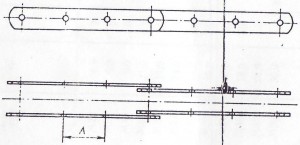

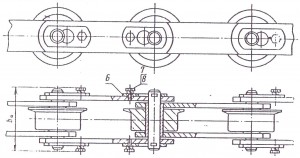

Исполнение 2	Тип 2.2

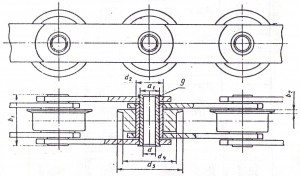

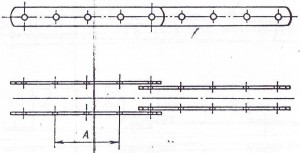

Исполнение 3	Тип 2.3

1 – валик; 2 – втулка; 3 – каток из ребордой; 4 – внутренняя пластина; 5 – внешняя пластина; 6 – ригель; 7 – болт; 8 – шайба; 9 – полый валик.

ПРИМЕР УСЛОВНОГО ОБОЗНАЧЕНИЯ ЦЕПИ

Цепь М – 112 – 2 – 200 – 1-1.3-3-1-3:

М – цепь тяговая пластинчатая;

112 – разрушительная нагрузка, кН (11200 кгс);

2 – тип (1 – втулочные ; 2 – роликовые; 3 – катковые; 4 – катковые с ребордой);

200 – шаг цепи, мм;

1 – исполнение;

1.3 – тип присоединительного элемента;

3 – исполнение присоединительного элемента;

1 – расположение присоединительного элемента ( 1 – одностороннее, 2 – двустороннее);

3 – последовательность присоединительных элементов через n шагов.
