Осушитель воздуха ля бассейнов DAESY-DRESY-DTESY-DEESY 108-2140

---

Описание

• R410A
• Встроенная настройка
• Двойные панели
• Профили с тепловой резкой

ОСУШИТЕЛИ ВОЗДУХА ДЛЯ ПЛАВАТЕЛЬНЫХ БАССЕЙНОВ с конденсацией воздуха и/или воды и центробежные вентиляторы.
Серия спиральных герметичных компрессоров с охладительным газом R410A.

Габаритные размеры и другая техническая информация...

Конструктивные характеристики

• Рама с несущей структурой: экструдированные профили с алюминиевого сплава с сечением 40 х 40 мм с тепловой резкой с потайными болтами. Уплотнитель шарового типа встроенный в профиль. Основание из алюминия.
• Комплект панелей: толщиной 25 мм из двойного листового металла (внутренняя поверхность из оцинкованной стали, внешняя поверхность окрашена RAL 9002). Изоляция из нагнетённого в горячей среде полиуретана (средняя плотность 40 кг/м³).
• Компрессор: герметичный ротационный, спирального типа и с тепловой защитой и сопротивлением картера.
• Испарительная батарея: трубы и оребрение из меди с лотком для сбора конденсата.
• Конденсатная батарея: медные трубы, алюминиевое оребрение.
• Теплообменник со стороны воды (DRESY-DTESY-DEESY): пластины соединены пайкой-сваркой из специальной нержавеющей сталидля хлорированной воды, или трубчатый Cu/Ni для воды, обработанной солевым хлорированием. В моделях DEESY пластины теплообменника соединены пайкой-сваркой из нержавеющей стали, не подходят для хлорированной воды. Дифференциальное реле давления потока воды.
• Вентилятор: центробежный с двойным всасыванием с внешним двигателем с ременной передачей о шкивом с переменным ходом.
• Стандартное оснащения с вертикальной подачей воздуха.
• Полезное статическое давление 100 Па.
• Фильтры: класс G3 установлены во внутренней конструкции всасывания.
• Холодильная система: разделена от вентиляционной система оснащена влагопоглащающим фильтром, показателем влажности, манометром высокого и низкого давления, креплением нагрузки, защитным реле низкого и высокого давления, получателем жидкости (версия DRESY-DTESY-DEESY), предохранительным клапаном высокого давления, хладагентом R410A.
• Электрощит: в исполнении для питания 230 Вольт-1 фаза+Нейтраль-50Гц (мод. 108 одна фаза) и 400 Вольт-3 фазы+Нейтраль-50 Гц (мод. 108 ÷2140 три фазы). В комплект входит главный выключатель с устройством блокирования двери, магнитотермические выключатели, счётчики мощности, защитные плавке предохранители, электронная плата с микропроцессором.

Варианты исполнения

• DAESY: осушитель с 100% воздушным теплообменом для бассейна.
• DRESY: осушитель с рекуператором 45% со стороны воды для бассейнов.
• DTESY: осушитель с рекуператором 100% со стороны воды для бассейнов.
• DEESY: осушитель с регенератором 100% со стороны воды для бассейна и возможностью теплообмена 100% на внешнем сухом воздухоохладителе.

Оснащения

• EXT - Для наружной установки.
• USCO-A - Горизонтальная подача воздуха со стороны всасывания.
• USCO-В - Горизонтальная подача воздуха с обратной стороны всасывания.

Комплектующие заводской установки

• Вспомогательная батарея горячей воды (BA) с медными трубами и алюминиевым оребрением с настройкой и трёхходовым клапаном.
• Вспомогательная батарея горячей воды (BA) с медными трубами и окрашенным алюминиевым оребрением с настройкой и трёхходовым клапаном.
• Вспомогательная батарея горячей воды (BA) с медными трубами и оребрением с настройкой и трёхходовым клапаном.
• Технический отсек для внешней установки гидравлического оснащения и настройки вспомогательной батареи горячей воды.
• Конденсационная батарея с медными трубами и окрашенным алюминиевым оребрением.
• Конденсационная батарея с медными трубами и оребрением.
• Вспомогательная электрическая батарея в альтернативу батареи горячей воды с пошаговой настройкой.
• Вентилятор подачи с полезным статическим давлением 150 Па.
• Вентилятор подачи с полезным статическим давлением 200 Па.
• Тарированный вентилятор подачи с эпоксидной окраской.

Комплектующие, поставляемые отдельно

• Гидравлический фильтр.

Комплектующие детали предоставленные отдельно для базового контроля

• Серийный интерфейс RS485.
• Последовательный преобразователь RS485/USB.

Комплектующие детали предоставленные отдельно для расширенного контроля

• Удаленный кнопочный пульт с дисплеем.
• Серийный интерфейс RS485.
• Серийный интерфейс FTT10.
• Последовательный преобразователь RS485/USB.

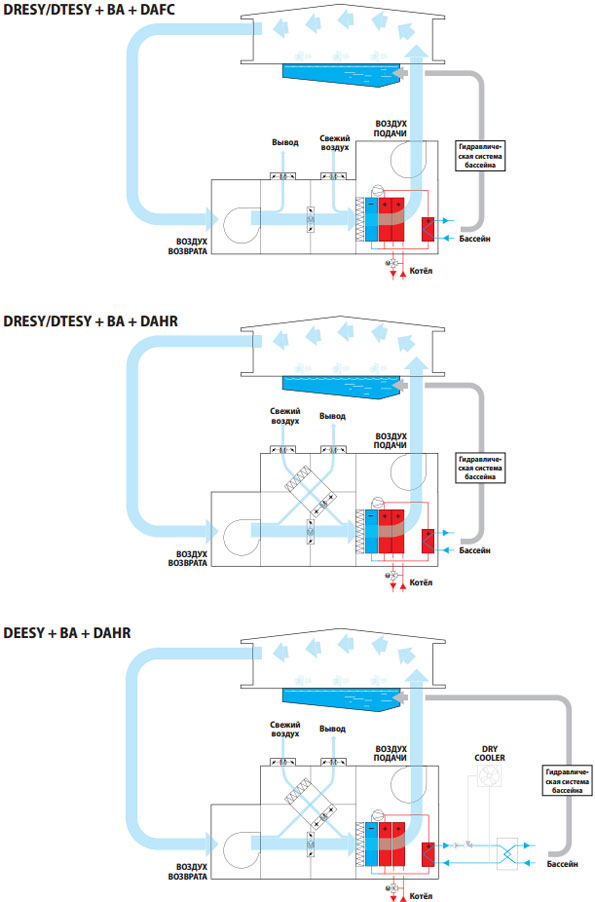

ДОПОЛНИТЕЛЬНЫЕ МОДУЛИ

• DAFC - Модуль "свободного охлаждения".
• DAHR - Модуль регенератора статического тепла с перекрёстными потоками.

Конструктивные характеристики

• Рама с несущей структурой: экструдированные профили с алюминиевого сплава с сечением 40 х 40 мм с тепловой резкой с потайными болтами. Уплотнитель шарового типа встроенный в профиль. Основание из алюминия.
• Комплект панелей: из двойной листовой стали толщиной 25 мм из двойного листового металла (внутренняя поверхность из оцинкованной стали, внешняя поверхность окрашена RAL 9002).
• Изоляция из нагнетённого в горячей среде полиуретана (средняя плотность 45 кг/м³).
• Вентилятор: центробежный с двойным всасыванием с внешним двигателем с ременной передачей о шкивом с переменным ходом.
• Стандартное оснащения с горизонтальным возвратом воздуха.
• Полезное статическое давление 100 Па.
• Заслонки: моторизированные из алюминия и оснащённые исполнительными механизмами.
• Контроль: электронный с микропроцессором, для управления осушителя с дополнительным модулем с помощью логических систем управления энергосбережения.

Оснащения

• EXT - Для наружной установки.

Комплектующие заводской установки

• Вентилятор возврата с полезным статическим давлением 150 Па.
• Вентилятор возврата с полезным статическим давлением 200 Па.
• Тарированный вентилятор возврата с эпоксидной окраской.
