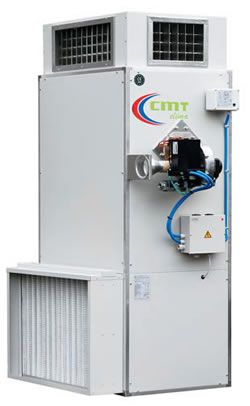

Стационарный конденсационный генератор с герметичным контуром сгорания «серия Х и версии ХО-ХЕ-ХЕО»

---



Описание

Серия «Х» сочетает в себе высокую эффективность с инновационной технологией продуктов сгорания с выделением теплоты от конденсации.

Серия «Х» выпускается в 7 моделях в зависимости от мощности и 4 вариантах исполнения, как для внутренней, так и для наружной установки.

• Х вертикальная установка внутреннего исполнения
• ХЕ вертикальная установка наружного исполнения
• ХО горизонтальная установка внутреннего исполнения
• ХЕО горизонтальная установка наружного исполнения

ХАРАКТЕРИСТИКИ

Каркас: из алюминиевого профиля, корпус (стандартно) из 20-мм сэндвич-панелей из окрашенной листовой стали снаружи и оцинкованной стали внутри. Термоакустическая изоляционная панель устанавливается между двумя
листами.

Установки наружного исполнения комплектуются защитой от осадков и техническим отсеком для защиты горелки, щита и панели управления.

Габаритные размеры и другая техническая информация...

Камера сгорания: из высокотемпературной нержавеющей стали AISI 430. Специальная цилиндрическая форма и доступный объем камеры делают возможным достичь полного сгорания, большая поверхность теплообмена с
равномерным распределением тепловой нагрузки.

Теплообменник из стали AISI 316 состоит из пучка труб, который благодаря специальному расположению труб и гофрированной поверхности, создает значительный турбулентный эффект во внутреннем потоке продуктов горения и в наружном воздушном потоке для получения отличного теплообмена.

Дымовой отсек из нержавеющей стали AISI 304, оснащен смотровыми окнами и трубкой для отвода конденсата (AISI 304).

Модулируемая газовая горелка или горелка на сжиженном газе комплектуется газовой рампой, модулятором и температурным датчиком.

Вентиляторная секция: состоит из одного или двух динамически и статически сбалансированных центробежных вентиляторов, приводимых в движение однофазными или трехфазными электродвигателями (в зависимости от модели) на ременной передаче, размещенных на салазках.
