Воздуховоды и монтажные элементы:
Гибкие воздуховоды для систем вентиляции и кондиционирования



Гибкие неизолированные воздуховоды на проволочном каркасе из полиуретана (75 мк, 150 мк).

Поливент 615 Поливент 6150

Поливент 615 Полівент 615/102/1 Полівент 615/102/1 т/п Полівент 615/102/6 Полівент 615/102/6 т/п Полівент 615/127/6 Полівент 615/127/6 т/п Полівент 615/152/6 Полівент 615/152/6 т/п Полівент 615/182/6 Полівент 615/182/6 т/п Полівент 615/82/6 Полівент 615/82/6 т/п 6150 Полівент 6150/110х54/6 Полівент 6150/110х54/6 т/п Полівент 6150/150х70/6 Полівент 6150/150х70/6 т/п Полівент 6150/150х80/6 Полівент 6150/150х80/6 т/п Полівент 6150/222х54/6 Полівент 6150/222х54/6 т/п

Технические характеристики

Описание

• Гибкий воздуховод из полиэтилена на стальном каркасе из высокоуглеродистой стальной проволоки.

Особенности

• Экологически чистый гибкий воздуховод, не выделяющий никаких вредных веществ в процессе эксплуатации.
• Не содержит хлора и кадмия.

Рекомендации к применению

• Применяется в системах бытовой вентиляции.
• Рекомендован для вентиляции дошкольных и школьных учреждений, лечебных учреждений, предприятий санаторно-курортного комплекса.

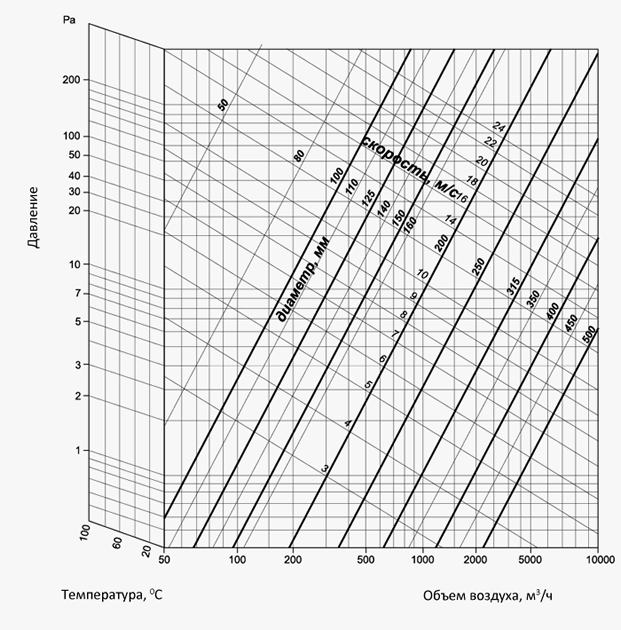

Диаграмма потерь давления на 1 м растянутого воздуховода

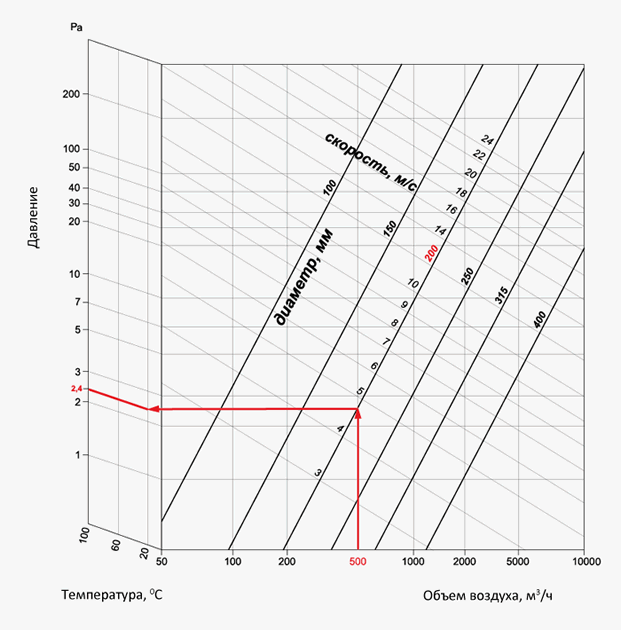

Пример расчета:

1. Выбрать диагональ, соответствующую диаметру воздуховода в мм (в данном случае 200 мм)
2. Найти точку пересечения этой линии с вертикальной линией требуемого объема воздуха в м³/ч (в данном случае 500 м³/ч).
3. Через точку пересечения этих двух линий проходит горизонтальная линия, показывающая величину потери давления в паскалях (Па) на один метр воздуховода (полагая, что воздуховод не имеет изгибов).
4. Умножением найденной величины потери давления (в данном случае 2,4 Па/м при температуре воздуха 20 ⁰С) на полную длину данного участка воздуховода, получаем общую величину потери давления. Для расчета потери давления при наличии изгибов, каждый изгиб приравнивается к одному метру воздуховода.
