Воздуховоды и монтажные элементы:
Гибкие воздуховоды для систем вентиляции и кондиционирования



Гибкие неизолированные воздуховоды на проволочном каркасе из ПВХ пленки (250 мк).

Поливент 620

Поливент 620 Полівент 620/102/6 Полівент 620/102/6 т/п Полівент 620/110х54/6 Полівент 620/110х54/6 т/п Полівент 620/121/6 Полівент 620/121/6 т/п Полівент 620/127/6 (сітка) Полівент 620/127/6 т/п Полівент 620/152/6 Полівент 620/152/6 т/п Полівент 620/182/6 Полівент 620/182/6 т/п Полівент 620/203/6 Полівент 620/203/6 т/п Полівент 620/228/6 Полівент 620/228/6 т/п Полівент 620/254/6 Полівент 620/254/6 т/п Полівент 620/304/6 Полівент 620/304/6 т/п Полівент 620/406/6 Полівент 620/406/6 т/п Полівент 620/508/6 Полівент 620/508/6 т/п Полівент 620/51/6 Полівент 620/51/6 т/п Полівент 620/61/6 Полівент 620/61/6 т/п Полівент 620/635/6 Полівент 620/635/6 т/п Полівент 620/71/6 Полівент 620/71/6 т/п Полівент 620/711/6 Полівент 620/711/6 т/п Полівент 620/82/6 Полівент 620/82/6 т/п Полівент 620/89/6 Полівент 620/89/6 т/п

Технические характеристики

Описание

• Гибкий воздуховод из полиуретана на стальном каркасе из высокоуглеродистой стальной проволоки.

Особенности

• Очень высокая износостойкость, прочность, герметичность, чрезвычайно низкие потери давления.
• Трудновоспламеняемый. Высокая стойкость к парам растворителей, бензина и масел обуславливает применение.
• Стойкость к воздействию ультрафиолета и озона. Возможна транспортировка горячих (до +120 С) газов.

Рекомендации к применению

• Применяется в системах промышленной вентиляции, идеален для предприятий деревообрабатывающей промышленности и удаления газовых смесей с высоким содержанием абразивной пыли. А также на СТО, автозаправках, предприятиях нефтеперерабатывающего комплекса. Возможно использование вне помещений.

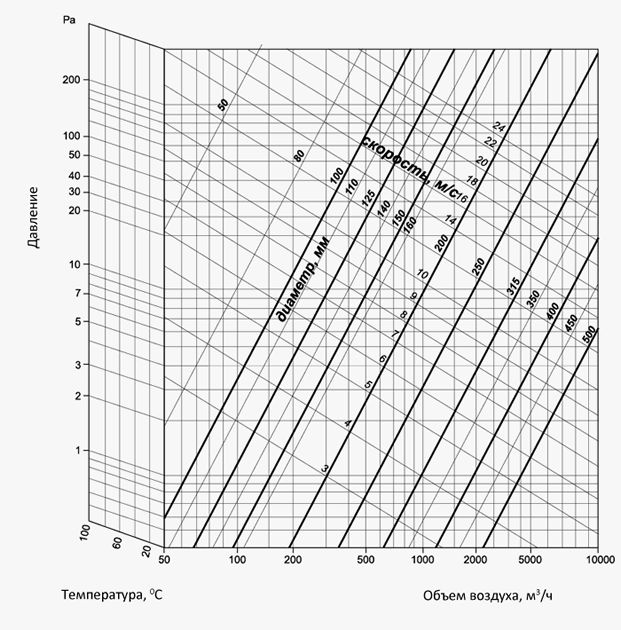

Диаграмма потерь давления на 1 м растянутого воздуховода

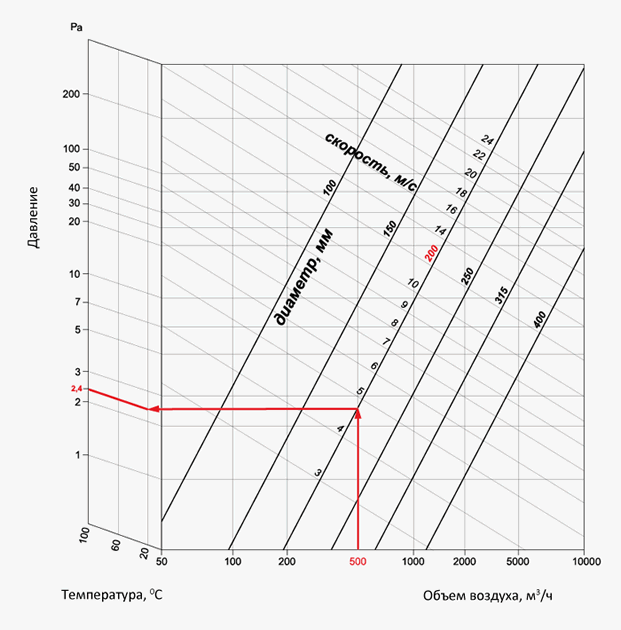

Пример расчета:

1. Выбрать диагональ, соответствующую диаметру воздуховода в мм (в данном случае 200 мм)
2. Найти точку пересечения этой линии с вертикальной линией требуемого объема воздуха в м³/ч (в данном случае 500 м³/ч).
3. Через точку пересечения этих двух линий проходит горизонтальная линия, показывающая величину потери давления в паскалях (Па) на один метр воздуховода (полагая, что воздуховод не имеет изгибов).
4. Умножением найденной величины потери давления (в данном случае 2,4 Па/м при температуре воздуха 20 ⁰С) на полную длину данного участка воздуховода, получаем общую величину потери давления. Для расчета потери давления при наличии изгибов, каждый изгиб приравнивается к одному метру воздуховода.
