Воздуховоды и монтажные элементы:
Гибкие воздуховоды для систем вентиляции и кондиционирования



Гибкие неизолированные воздуховоды на проволочном каркасе из ПВХ пленки (250 мк).

Поливент 600

Поливент 600 Полівент 600/102/6 сірий Полівент 600/102/6 чорний (сетка) Полівент 600/127/10 Полівент 600/127/10 т/п Полівент 600/127/6 коричневий Полівент 600/127/6 чорний Полівент 600/152/3 (сітка) Полівент 600/152/3 (сітка) сірий Полівент 600/152/6 (сітка) чорний Полівент 600/152/6 коричневий Полівент 600/165/6 т/п Полівент 600/165/6 чорний (сітка) Полівент 600/203/6 коричневий Полівент 600/203/6 чорний (сетка) Полівент 600/254/6 коричневий Полівент 600/254/6 чорний (сетка) Полівент 600/304/6 коричневий Полівент 600/304/6 чорний Полівент 600/330/6 Полівент 600/330/6 т/п Полівент 600/355/6 коричневий Полівент 600/355/6 чорний Полівент 600/404/6 коричневий Полівент 600/404/6 чорний Полівент 600/457/6 т/п Полівент 600/457/6 чорний Полівент 600/508/6 Полівент 600/508/6 чорний Полівент 600/51/6 Полівент 600/51/6 т/п Полівент 600/54/6 Полівент 600/54/6 т/п Полівент 600/559/6 Полівент 600/559/6 т/п Полівент 600/61/6 Полівент 600/61/6 т/п Полівент 600/610/6 Полівент 600/610/6 т/п Полівент 600/71/6 Полівент 600/71/6 т/п Полівент 600/76/6 Полівент 600/76/6 т/п Полівент 600/82/6 Полівент 600/82/6 т/п Полівент 600/89/6 Полівент 600/89/6 т/п

Технические характеристики

Описание

• Гибкий воздуховод из полиэстровой ткани с пропиткой из ПВХ на спиральном каркасе из высокоуглеродистой стальной проволоки.

Особенности

• Низкие потери давления за счёт высокой жёсткости стенки.
• Высокая механическая прочность и абразивная устойчивость.
• Высокая химическая стабильность, устойчив к воздействию повышенных температур (до +110 °С).

Рекомендации к применению

• Применяется в системах промышленной вентиляции, работающих с высокими нагрузками, в т.ч. в сельскохозяйственной и фармацевтической областях.
• Для транспортировки сыпучих материалов, отвода химических паров, а также дыма, газов сварочного оборудования, порошкообразных твердых материалов, стружки, гранулята, волокон, пыли абразивных материалов, а также для применения в области с особыми требованиями к температуре (до +110 °С).

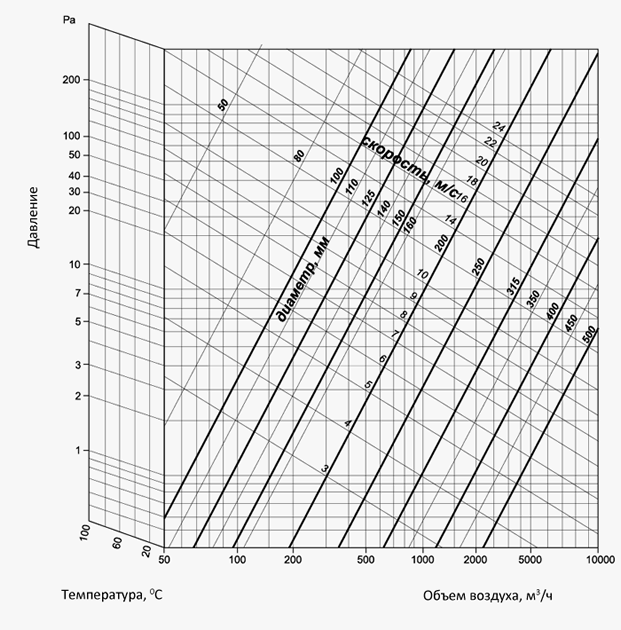

Диаграмма потерь давления на 1 м растянутого воздуховода

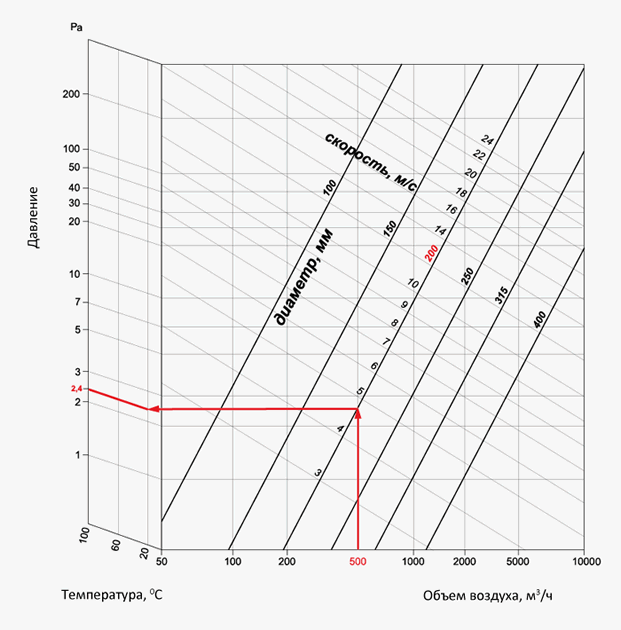

Пример расчета:

1. Выбрать диагональ, соответствующую диаметру воздуховода в мм (в данном случае 200 мм)
2. Найти точку пересечения этой линии с вертикальной линией требуемого объема воздуха в м³/ч (в данном случае 500 м³/ч).
3. Через точку пересечения этих двух линий проходит горизонтальная линия, показывающая величину потери давления в паскалях (Па) на один метр воздуховода (полагая, что воздуховод не имеет изгибов).
4. Умножением найденной величины потери давления (в данном случае 2,4 Па/м при температуре воздуха 20 ⁰С) на полную длину данного участка воздуховода, получаем общую величину потери давления. Для расчета потери давления при наличии изгибов, каждый изгиб приравнивается к одному метру воздуховода.
