Воздуховоды и монтажные элементы:
Гибкие воздуховоды для систем вентиляции и кондиционирования





Гибкие неизолированные воздуховоды на проволочном каркасе из ПВХ пленки (700 мк).

Поливент 607

Поливент 607 Полівент 607/102/1 сірий Полівент 607/102/1 сірий т/п Полівент 607/102/6 сірий Полівент 607/102/6 сірий т/п Полівент 607/120/6 сірий Полівент 607/120/6 сірий т/п Полівент 607/127/6 сірий Полівент 607/127/6 сірий т/п Полівент 607/152/6 сірий Полівент 607/152/6 сірий т/п Полівент 607/160/6 сірий Полівент 607/160/6 сірий т/п Полівент 607/182/6 сірий Полівент 607/182/6 сірий т/п Полівент 607/203/6 сірий Полівент 607/203/6 сірий т/п Полівент 607/254/6 сірий Полівент 607/254/6 сірий т/п Полівент 607/82/6 сірий Полівент 607/82/6 сірий т/п

Технические характеристики

Описание

• Гибкий воздуховод из ПВХ на спиральном каркасе из высокоуглеродистой стальной проволоки

Особенности

• Низкие потери давления за счет очень высокой жесткости стенки.
• Срок службы сопоставим с оцинкованными воздуховодами.
• Высокая абразивоустойчивость.
• Трудно воспламеняем, не поддерживает горение, эффект самозатухания.

Рекомендации к применению

• Применяется в системах промышленной вентиляции, работающих с высокими нагрузками.
• Для отвода воздуха с повышенным содержанием влаги, а также дыма, газов сварочного оборудования, порошкообразных твердых материалов, стружки, гранулята, волокон, паров, пыли абразивных материалов.

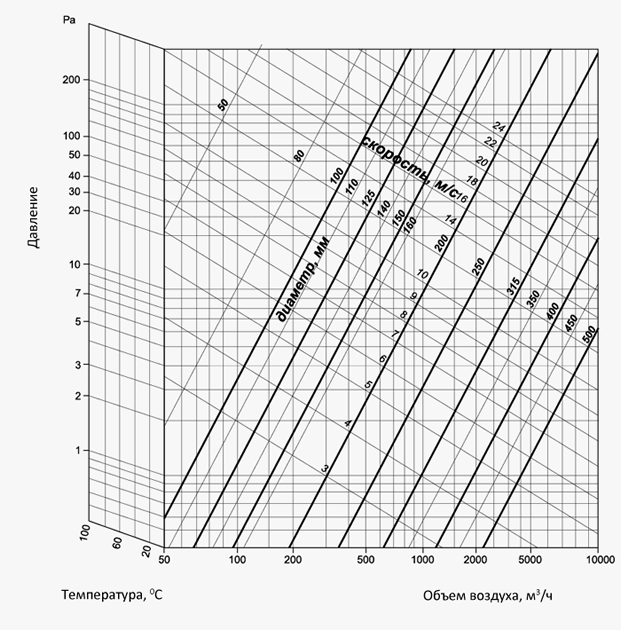

Диаграмма потерь давления на 1 м растянутого воздуховода

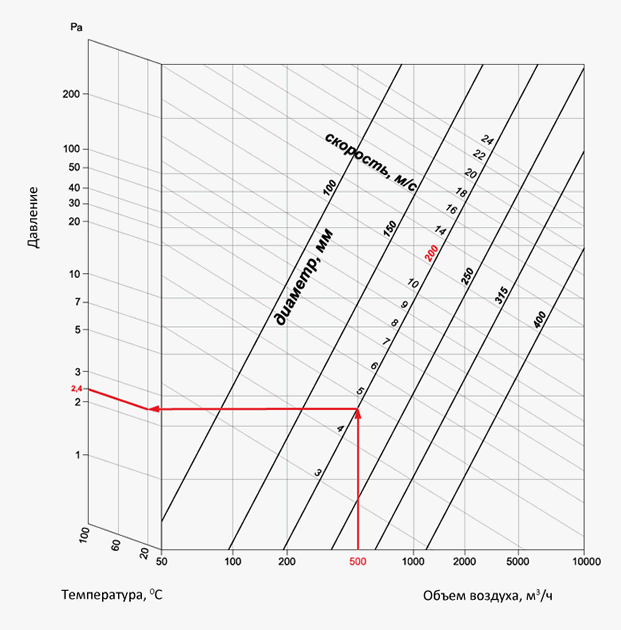

Пример расчета:

1. Выбрать диагональ, соответствующую диаметру воздуховода в мм (в данном случае 200 мм)
2. Найти точку пересечения этой линии с вертикальной линией требуемого объема воздуха в м³/ч (в данном случае 500 м³/ч).
3. Через точку пересечения этих двух линий проходит горизонтальная линия, показывающая величину потери давления в паскалях (Па) на один метр воздуховода (полагая, что воздуховод не имеет изгибов).
4. Умножением найденной величины потери давления (в данном случае 2,4 Па/м при температуре воздуха 20 ⁰С) на полную длину данного участка воздуховода, получаем общую величину потери давления. Для расчета потери давления при наличии изгибов, каждый изгиб приравнивается к одному метру воздуховода.
