Воздуховоды и монтажные элементы:
Гибкие воздуховоды для систем вентиляции и кондиционирования



Гибкие неизолированные воздуховоды на проволочном каркасе из ПВХ пленки (250 мк).

Поливент 606 Поливент 6061

Поливент 606 Полівент 606/102/6 Полівент 606/102/6 сірий (т/п) Полівент 606/127/6 (сітка) Полівент 606/127/6 сірий (сітка) Полівент 606/152/6 Полівент 606/152/6 (сітка) Полівент 606/152/6 т/п Полівент 606/182/6 Полівент 606/182/6 т/п Полівент 606/203/6 Полівент 606/203/6 т/п Полівент 606/254/6 Полівент 606/254/6 сірий Полівент 606/355/6 Полівент 606/355/6 т/п Полівент 606/404/6 Полівент 606/404/6 сірий Полівент 606/457/6 Полівент 606/457/6 т/п Полівент 606/508/6 Полівент 606/508/6 т/п Полівент 606/76/6 Полівент 606/76/6 т/п Полівент 606/82/6 Полівент 606/82/6 т/п

Технические характеристики

Описание

• Гибкий воздуховод из ПВХ на спиральном каркасе из высокоуглеродистой стальной проволоки.

Особенности

• Низкие потери давления за счет очень высокой жесткости стенки.
• Срок службы сопоставим с оцинкованными воздуховодами.
• Высокая абразивоустойчивость.
• Устойчив к механическим повреждениям, кислотнощелочным средам, химическим веществам, трудно воспламеняем, не поддерживает горение, эффект самозатухания.

Рекомендации к применению

• Применяется в системах бытовой, коммерческой и промышленной вентиляции и кондиционирования, работающих с высокими нагрузками.
• Для отвода воздуха с повышенным содержанием влаги, а также для отвода дыма, газов сврочного оборудования, порошкообразных твердых материалов, стружки, воокон, паров, пыли слабоабразивных материалов.

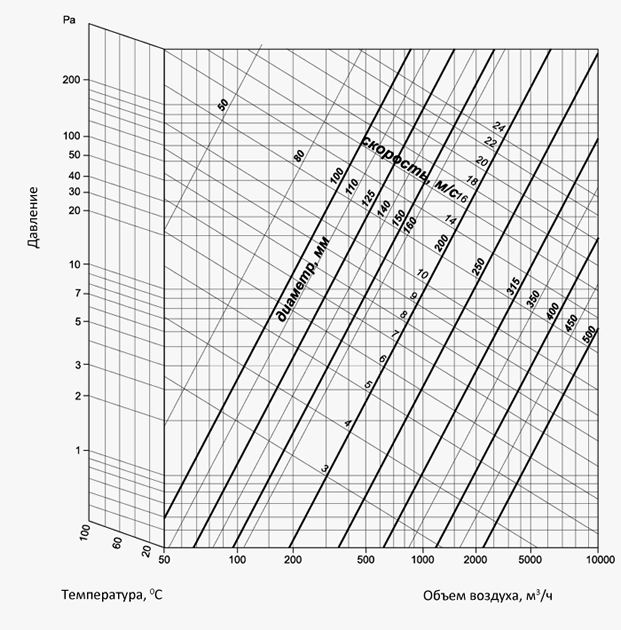

Диаграмма потерь давления на 1 м растянутого воздуховода

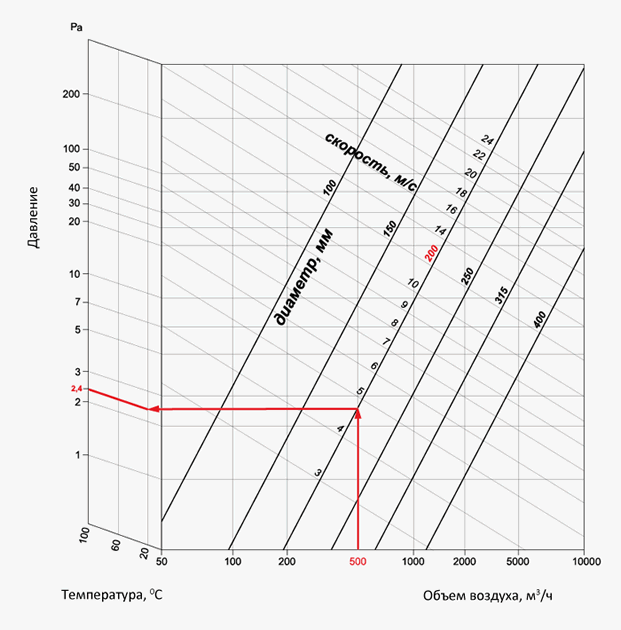

Пример расчета:

1. Выбрать диагональ, соответствующую диаметру воздуховода в мм (в данном случае 200 мм)
2. Найти точку пересечения этой линии с вертикальной линией требуемого объема воздуха в м³/ч (в данном случае 500 м³/ч).
3. Через точку пересечения этих двух линий проходит горизонтальная линия, показывающая величину потери давления в паскалях (Па) на один метр воздуховода (полагая, что воздуховод не имеет изгибов).
4. Умножением найденной величины потери давления (в данном случае 2,4 Па/м при температуре воздуха 20 ⁰С) на полную длину данного участка воздуховода, получаем общую величину потери давления. Для расчета потери давления при наличии изгибов, каждый изгиб приравнивается к одному метру воздуховода.
