Воздуховоды и монтажные элементы:
Гибкие воздуховоды для систем вентиляции и кондиционирования



	Поливент 602
	Полівент 602/102/6
	Полівент 602/102/6 т/п
	Полівент 602/127/6
	Полівент 602/127/6 т/п
	Полівент 602/152/6
	Полівент 602/152/6 т/п

Технические характеристики

Описание

• Гибкий воздуховод из ПВХ на спиральном каркасе из высокоуглеродистой стальной проволоки

Особенности

• Низкие потери давления за счет очень высокой жесткости стенки.
• Длительный срок службы.
• Трудно воспламеняем, не поддерживает горение, с эффектом самозатухания.

Рекомендации к применению

• Применяется в системах коммерческой и промышленной вентиляции, работающих с повышенными нагрузками

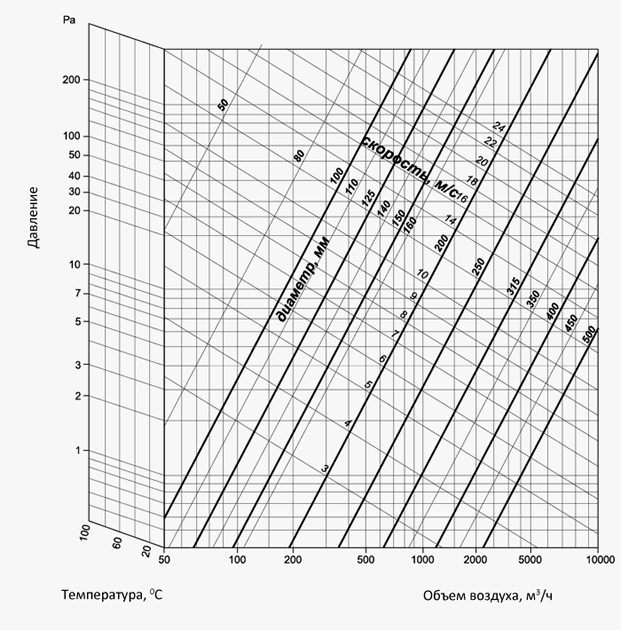

Диаграмма потерь давления на 1 м растянутого воздуховода

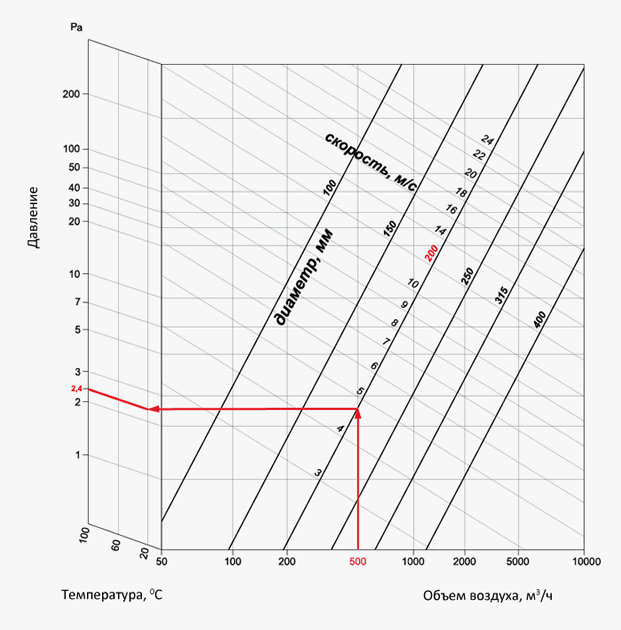

Пример расчета:

1. Выбрать диагональ, соответствующую диаметру воздуховода в мм (в данном случае 200 мм)
2. Найти точку пересечения этой линии с вертикальной линией требуемого объема воздуха в м³/ч (в данном случае 500 м³/ч).
3. Через точку пересечения этих двух линий проходит горизонтальная линия, показывающая величину потери давления в паскалях (Па) на один метр воздуховода (полагая, что воздуховод не имеет изгибов).
4. Умножением найденной величины потери давления (в данном случае 2,4 Па/м при температуре воздуха 20 ⁰С) на полную длину данного участка воздуховода, получаем общую величину потери давления. Для расчета потери давления при наличии изгибов, каждый изгиб приравнивается к одному метру воздуховода.
