Воздуховоды и монтажные элементы:
Гибкие воздуховоды для систем вентиляции и кондиционирования



Гибкие неизолированные воздуховоды на проволочном каркасе из ПВХ пленки (65 мк).

Поливент 660 Поливент 6601

Поливент 660 Полівент 660/102/1 Полівент 660/102/1 (сітка) Полівент 660/102/1 (ярлик) Полівент 660/102/1 т/п Полівент 660/102/1,5 (сітка) Полівент 660/102/1,5 (ярлик) Полівент 660/102/1,5 т/п Полівент 660/102/10 (сітка) Полівент 660/102/15 Полівент 660/102/15 (сітка) Полівент 660/102/15 т/п Полівент 660/102/3 Полівент 660/102/3 (сітка) Полівент 660/102/3 (ярлик) Полівент 660/102/3 т/п Полівент 660/102/45 Полівент 660/102/45 т/п Полівент 660/102/6 Полівент 660/102/6 (сітка) Полівент 660/102/6 т/п Полівент 660/127/1 Полівент 660/127/1 (сітка) Полівент 660/127/1 (ярлик) Полівент 660/127/1 т/п Полівент 660/127/1,5 Полівент 660/127/1,5 (ярлик) Полівент 660/127/1,5 т/п Полівент 660/127/10 (сітка) Полівент 660/127/15 (сітка) Полівент 660/127/3 Полівент 660/127/3 (сітка) Полівент 660/127/3 (ярлик) Полівент 660/127/3 т/п Полівент 660/127/6 Полівент 660/127/6 (сітка) Полівент 660/127/6 т/п Полівент 660/152/1 Полівент 660/152/1 (сітка) Полівент 660/152/1 (ярлик) Полівент 660/152/1 т/п Полівент 660/152/1,5 Полівент 660/152/1,5 (ярлик) Полівент 660/152/1,5 т/п Полівент 660/152/15 (сітка) Полівент 660/152/3 Полівент 660/152/3 (сітка) Полівент 660/152/3 (ярлик) Полівент 660/152/3 т/п Полівент 660/152/6 Полівент 660/152/6 (сітка) Полівент 660/152/6 т/п Полівент 6601/55х110/1 Полівент 6601/55х110/1 (сітка) Полівент 6601/55х110/1,5 (сітка) Полівент 6601/55х110/1,5 т/п Полівент 6601/55х110/3 Полівент 6601/55х110/3 т/п Полівент 6601/55х110/6 Полівент 6601/55х110/6 т/п Полівент 6601/60х204/1 т/п Полівент 6601/60х204/1,5 Полівент 6601/60х204/1,5 т/п Полівент 6601/60х204/3 (сітка) Полівент 6601/60х204/3 т/п Полівент 6601/60х204/6 Полівент 6601/60х204/6 т/п

Технические характеристики

Описание

• Гибкий изолированный воздуховод из металлизированной полиэстровой пленки.
• Спиральный каркас из высокоуглеродистой стальной проволоки.

Особенности

• Экологически чистый гибкий воздуховод изолированный слоем минеральной ваты.
• Не выделяет никаких вредных веществ в процессе эксплуатации.
• Не содержит хлора и кадмия.
• Повышенная пластичность и температурная стойкость (кратковременно до +120°С).

Описание

• Гибкий воздуховод из ПВХ на спиральном каркасе из высокоуглеродистой стальной проволоки.

Особенности

• Высокий коэффициент сжатия.
• Трудно воспламеняем, не поддерживает горения, с эффектом самозатухания.

Рекомендации к применению

• Применяется в системах бытовой и коммерческой вентиляции.
• Идеальное решение для использования в системах вентиляции жилых и офисных помещений.

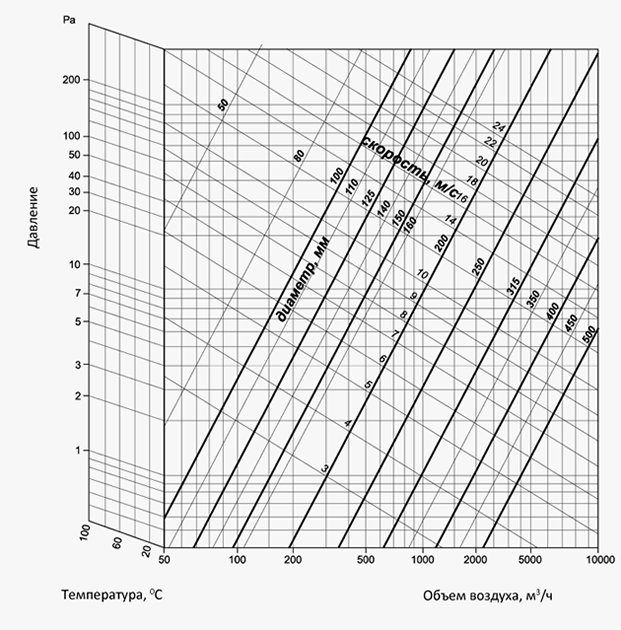

Диаграмма потерь давления на 1 м растянутого воздуховода

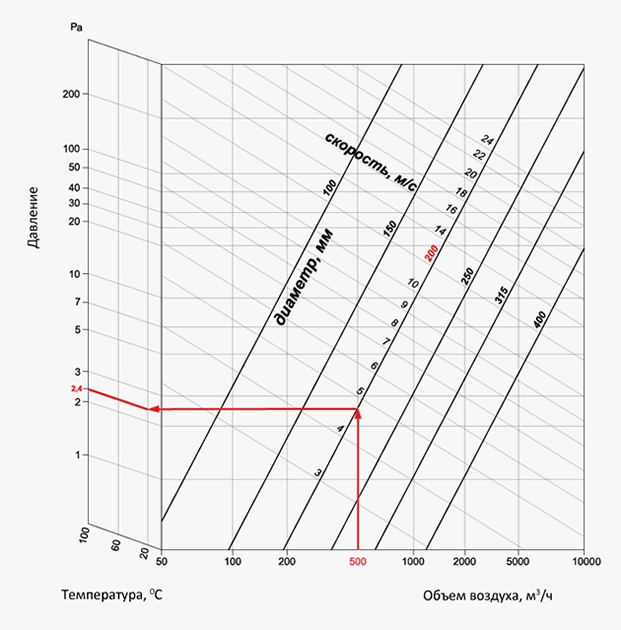

Пример расчета:

1. Выбрать диагональ, соответствующую диаметру воздуховода в мм (в данном случае 200 мм)
2. Найти точку пересечения этой линии с вертикальной линией требуемого объема воздуха в м³/ч (в данном случае 500 м³/ч).
3. Через точку пересечения этих двух линий проходит горизонтальная линия, показывающая величину потери давления в паскалях (Па) на один метр воздуховода (полагая, что воздуховод не имеет изгибов).
4. Умножением найденной величины потери давления (в данном случае 2,4 Па/м при температуре воздуха 20 ⁰С) на полную длину данного участка воздуховода, получаем общую величину потери давления. Для расчета потери давления при наличии изгибов, каждый изгиб приравнивается к одному метру воздуховода.
