Гибкие воздуховоды для систем вентиляции и кондиционирования



	изолированные воздуховоды серии Изовент Н
Изовент H Цветовые решения Алюминиевый	Изовентт Н Ізовент Н100/10 Ізовент Н100/7,5 Ізовент Н100/7,6 Ізовент Н125/10 Ізовент Н125/7,5 Ізовент Н125/7,6 Ізовент Н150/7,5 Ізовент Н150/7,6 Ізовент Н160/10 Ізовент Н200/7,5 Ізовент Н200/7,6 Ізовент Н250/7,5 Ізовент Н250/7,6 Ізовент Н315/7,5 Ізовент Н315/7,6 Ізовент Н350/10 Ізовент Н350/7,5 Ізовент Н400/10 Ізовент Н450/10 Ізовент Н500/10

Технические характеристики

Описание

• Гибкий изолированный воздуховод из металлизированной полиэстровой пленки.
• Спиральный каркас из высокоуглеродистой стальной проволоки.

Особенности

• Экологически чистый гибкий воздуховод изолированный слоем минеральной ваты.
• Не выделяет никаких вредных веществ в процессе эксплуатации.
• Не содержит хлора и кадмия.
• Повышенная пластичность и температурная стойкость (кратковременно до +120°С).

Рекомендации к применению

• Применяется в системах бытовой и промышленной вентиляции, отопления и кондиционирования с особыми требованиями к горючести и температуре, там где необходима теплоизоляция в сочетании с гибкостьювоздуховода для предотвращения образования конденсата и потерь тепла и холода, а также в теплосберегающих узлах и периферийныхсекциях больших центральных систем с давлением не выше 3000 Па.
• Рекомендован для вентиляции образовательных (в т.д. детские сады) и учебных заведений, лечебных учреждений, предприятий санаторно-курортного комплекса.

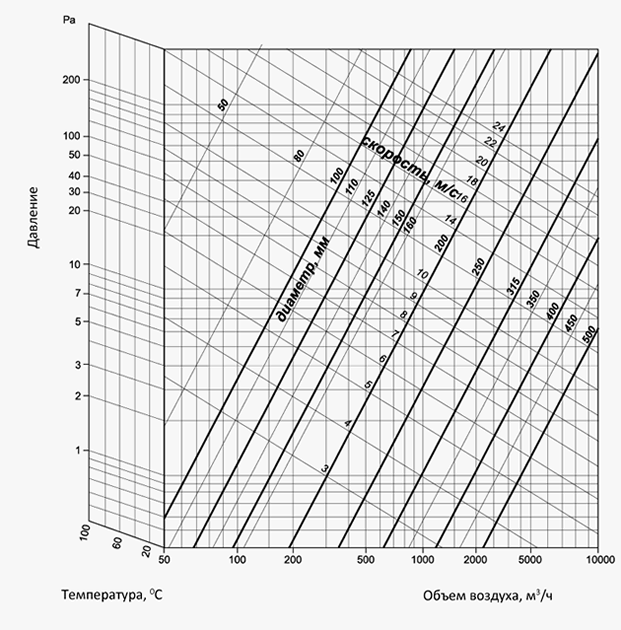

Диаграмма потерь давления на 1 м растянутого воздуховода

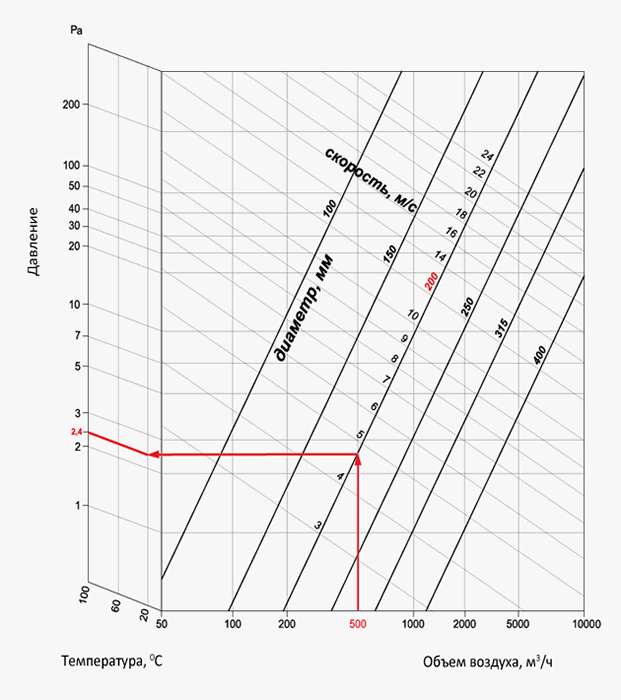

Пример расчета:

1. Выбрать диагональ, соответствующую диаметру воздуховода в мм (в данном случае 200 мм)
2. Найти точку пересечения этой линии с вертикальной линией требуемого объема воздуха в м³/ч (в данном случае 500 м³/ч).
3. Через точку пересечения этих двух линий проходит горизонтальная линия, показывающая величину потери давления в паскалях (Па) на один метр воздуховода (полагая, что воздуховод не имеет изгибов).
4. Умножением найденной величины потери давления (в данном случае 2,4 Па/м при температуре воздуха 20 ⁰С) на полную длину данного участка воздуховода, получаем общую величину потери давления. Для расчета потери давления при наличии изгибов, каждый изгиб приравнивается к одному метру воздуховода.
