Гибкие воздуховоды для систем вентиляции и кондиционирования



	Неизолированные воздуховоды серии Поливент Н
Поливент H Цветовые решения Алюминиевый	Поливент Н Полівент Н100/1 Полівент Н100/2,5 Полівент Н100/6 Полівент Н125/0,5 Полівент Н125/1 Полівент Н125/6 Полівент Н125/7,6 Полівент Н150/3 Полівент Н150/7,6 Полівент Н200/10 Полівент Н200/7,6 Полівент Н250/10 Полівент Н250/3 Полівент Н250/3 Полівент Н250/7,6 Полівент Н315/7,6 Полівент Н350/10 Полівент Н350/3 Полівент Н400/10 Полівент Н400/3 Полівент Н450/10 Полівент Н450/3

Технические характеристики

Описание

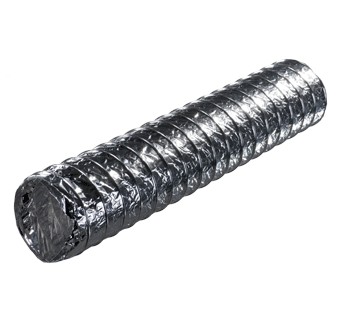

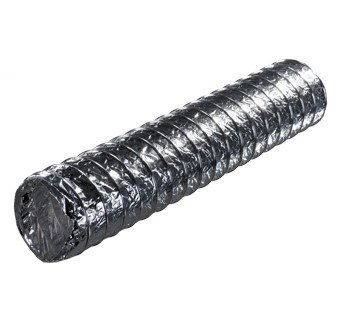

• Гибкий воздуховод из металлизированной полиэстровой пленки.
• Спиральный каркас из высокоуглеродистой стальной проволоки.

Особенности

• Экологически чистый гибкий неизолированный воздуховод. Не выделяет никаких вредных веществ в процессе эксплуатации.
• Повышенная пластичность и температурная стойкость (кратковременно до +120°С).

Рекомендации к применению

• Применяется в системах бытовой и промышленной вентиляции, отопления и кондиционирования без особых требованиями к горючести и температуре, в теплосберегающих узлах и периферийных секциях больших центральных систем с давлением не выше 3000 Па.
• Рекомендован для вентиляции образовательных (в т.д. детские сады) и учебных заведений, лечебных учреждений, предприятий санаторно-курортного комплекса.

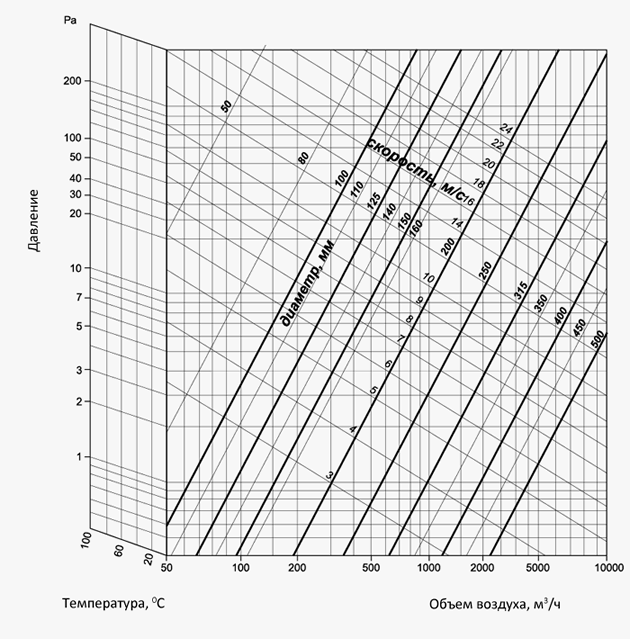

Диаграмма потерь давления на 1 м растянутого воздуховода

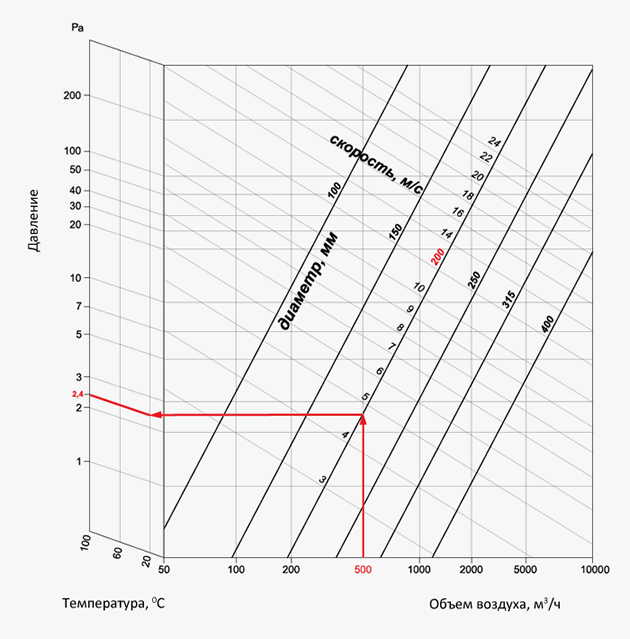

Пример расчета:

1. Выбрать диагональ, соответствующую диаметру воздуховода в мм (в данном случае 200 мм)
2. Найти точку пересечения этой линии с вертикальной линией требуемого объема воздуха в м³/ч (в данном случае 500 м³/ч).
3. Через точку пересечения этих двух линий проходит горизонтальная линия, показывающая величину потери давления в паскалях (Па) на один метр воздуховода (полагая, что воздуховод не имеет изгибов).
4. Умножением найденной величины потери давления (в данном случае 2,4 Па/м при температуре воздуха 20 ⁰С) на полную длину данного участка воздуховода, получаем общую величину потери давления. Для расчета потери давления при наличии изгибов, каждый изгиб приравнивается к одному метру воздуховода.
