Описание

• Полугибкие спирально-навивные воздуховоды из нержавеющей или оцинкованой стали с высокими аэродинамическими и прочностными характеристиками.

Особенности

• Изготавливаются из негорючей, стойкой к коррозии ленты из нержавеющей или оцинкованной стали.
• Обладают повышенной термостойкостью (до 700°С)
• Сверхплотный тройной замок обеспечивает высокую плотность шва и полную герметичность воздуховода.
• Низкий коэффициент динамических потерь.
• Малый вес и легкость монтажа.
• Соответствует нормам СНИП 04.05-91 (1998 г.), герметичность – класс «П» (плотные)

Рекомендации к применению

• Применяются в системах бытовой и промышленной вентиляции, отопления с давлением до 10 000 Па.
• Для приточной или вытяжной вентиляции.
• Используются в системах отвода горячего воздуха из котельных, в системах дымоудаления и вытяжках.

Технические характеристики:

Артикул	Термовент Н, Ц	Термовент Н	Термовент C
Диапазон диаметров, мм	80/100/110/120/125/130/140/150/160/180/200/250/315
Материал	Оцинкованая сталь	Нержавеющая сталь	Нержавеющая сталь
Состав, слой	1	1	1
Общая толщина, микрон	80	80	100
Температурный диапазон, °С	-30 +700	-30 +700	-30 +700
Максимальная скорость потока, м/с	30	30	30
Максимальное рабочее давление, Па	10000	10000	10000
Минимальный радиус изгиба	3хD	3хD	3хD
Длина, м	1; 2; 3; 6	1; 2; 3; 6	1; 2; 3; 6

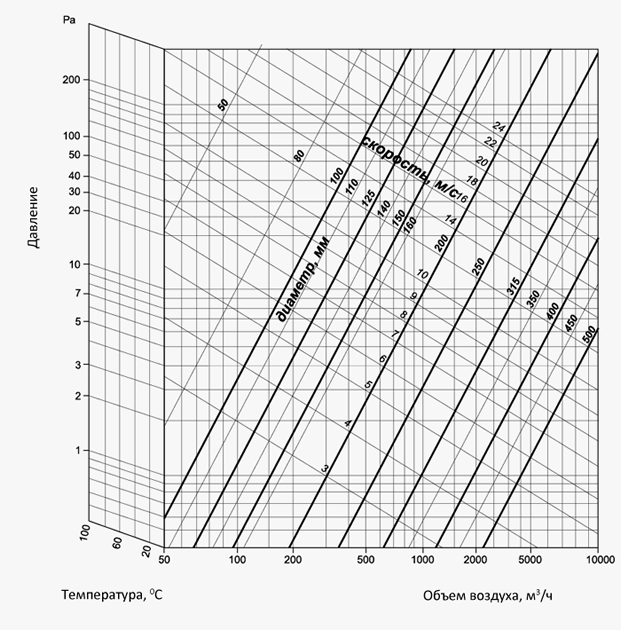

Диаграмма потерь давления на 1 м растянутого воздуховода

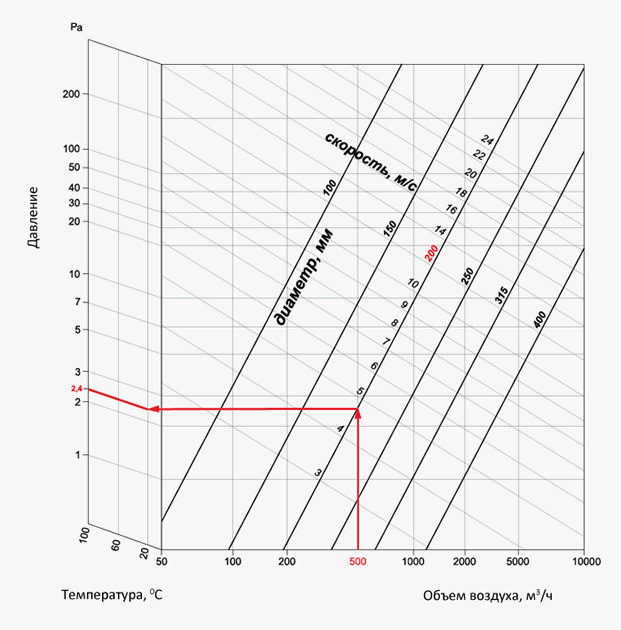

Пример расчета:

1. Выбрать диагональ, соответствующую диаметру воздуховода в мм (в данном случае 200 мм)
2. Найти точку пересечения этой линии с вертикальной линией требуемого объема воздуха в м³/ч (в данном случае 500 м³/ч).
3. Через точку пересечения этих двух линий проходит горизонтальная линия, показывающая величину потери давления в паскалях (Па) на один метр воздуховода (полагая, что воздуховод не имеет изгибов).
4. Умножением найденной величины потери давления (в данном случае 2,4 Па/м при температуре воздуха 20 ⁰С) на полную длину данного участка воздуховода, получаем общую величину потери давления. Для расчета потери давления при наличии изгибов, каждый изгиб приравнивается к одному метру воздуховода.
